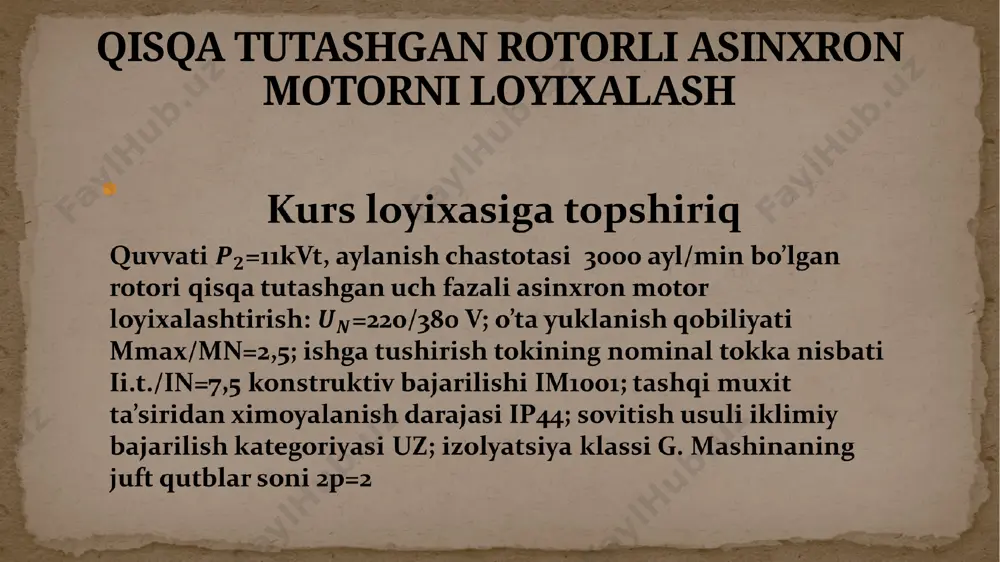

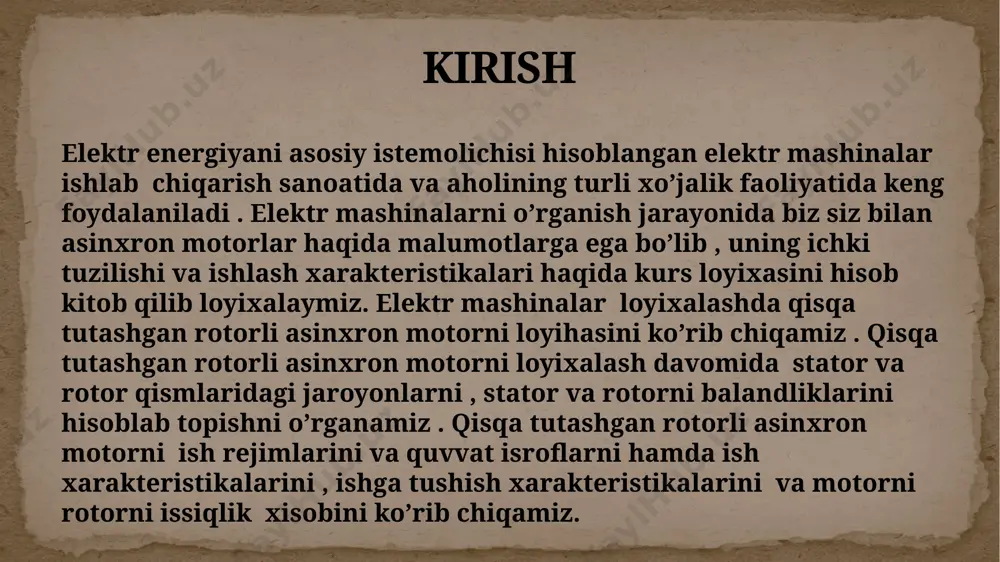

prezentatsiya powerpoint andijon mashinasozlik instituti eee-yoʻnalishi 3-kurs k-91-21 guruh talabasi baxtiyarov o`tkirbekning elektr mashinalar fanidan kurs loyihasi bo‘yicha taqdimoti elektr energiyani asosiy istemolichisi hisoblangan elektr mashinalar ishlab chiqarish sanoatida va aholining turli xo’jalik faoliyatida keng foydalaniladi . elektr mashinalarni o’rganish jarayonida biz siz bilan asinxron motorlar haqida malumotlarga ega bo’lib , uning ichki tuzilishi va ishlash xarakteristikalari haqida kurs loyixasini hisob kitob qilib loyixalaymiz. elektr mashinalar loyixalashda qisqa tutashgan rotorli asinxron motorni loyihasini ko’rib chiqamiz . qisqa tutashgan rotorli asinxron motorni loyixalash davomida stator va rotor qismlaridagi jaroyonlarni , stator va rotorni balandliklarini hisoblab topishni o’rganamiz . qisqa tutashgan rotorli asinxron motorni ish rejimlarini va quvvat isroflarni hamda ish xarakteristikalarini , ishga tushish xarakteristikalarini va motorni rotorni issiqlik xisobini ko’rib chiqamiz. kirish kurs loyixasiga topshiriq quvvati =11kvt, aylanish chastotasi 3000 ayl/min bo’lgan rotori qisqa tutashgan uch fazali asinxron motor loyixalashtirish: =220/380 v; o’ta yuklanish qobiliyati mmax/mn=2,5; ishga tushirish tokining nominal …

2 / 14

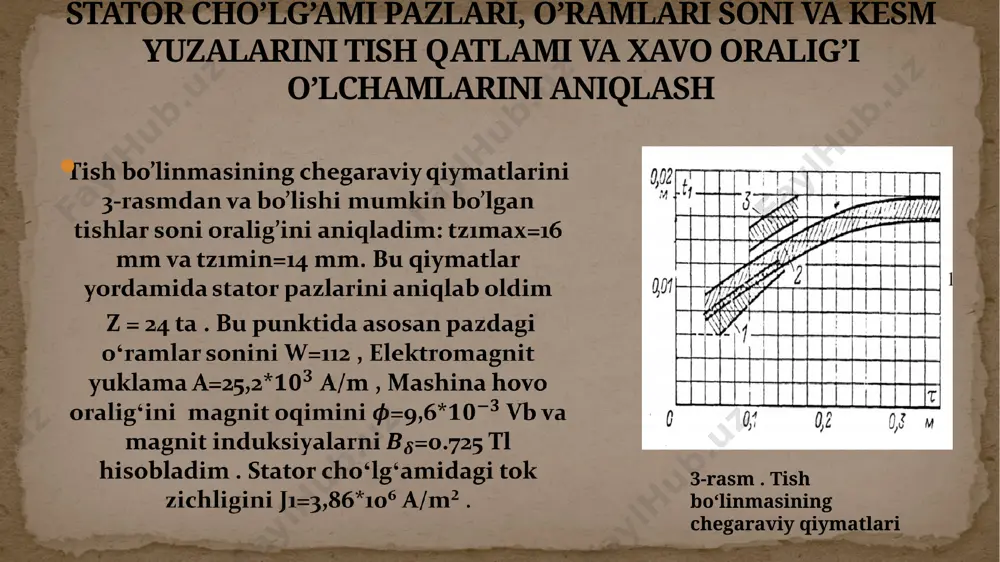

t yuklama va magnit induksiyani aniqlash tish bo’linmasining chegaraviy qiymatlarini 3-rasmdan va bo’lishi mumkin bo’lgan tishlar soni oralig’ini aniqladim: tz1max=16 mm va tz1min=14 mm. bu qiymatlar yordamida stator pazlarini aniqlab oldim z = 24 ta . bu punktida asosan pazdagi oʻramlar sonini w=112 , elektromagnit yuklama a=25,2* a/m , mashina hovo oraligʻini magnit oqimini =9,6* vb va magnit induksiyalarni =0.725 tl hisobladim . stator choʻlgʻamidagi tok zichligini j1=3,86*10⁶ a/m² . stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash 3-rasm . tish boʻlinmasining chegaraviy qiymatlari stator tishining kengligi bz1=12,206 mm , stator pazining balandligi hp= 44,509mm va motorni statorini yuqori b1=6 mm va pastki tomoni uzunligi b2=5,45 mm , choʻlgʻam joylashdigan balandlik ha=19,99 mm va simlar joylashi uchun pazning koʻndalang kesim yuzasini s’p= 558,9 mm² boʻldi. stator cho’lg’ami pazlari, o’ramlari soni va kesm yuzalarini tish qatlami va xavo oralig’i o’lchamlarini aniqlash ish rejimlari parametrlarini …

3 / 14

o=7,9 a va salt ishlash rejimidagi quvvat koeffitsientini hisoblab chiqdim. bu hisob kitoblar motorning ish xarakteristikalarini qurishda yordam beradi quvvat isroflarini xisoblash uch fazali qisqa tutashgan rotorli asinxron motorning ish xarakteristikalari deb, motor iste’mol qiladigan quvvat, stator toki , kuvvat koeffitsiyenti cosf, fik , motor sirpanishi s larning motor validagi quvvatga bog’liqligi, ya’ni p1, i1, cosf, , s=f() ga aytiladi. motorni ish xarakteristikalarini 7 – rasmda koʻrsatilgan qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblash 7- rasm .p2=11kvt , un = 220/380 v 2p=2 li loyihlaniyotgan motorni ish xarakteristikalari qisqa tutashgan rotorli asinxron motorning ish xarakteristikalarini xisoblashda foydalaniladigan jadval motorni ish xarakteristikalari statikaviy matematik modelini sirpanish s=1 uchun tuzamiz. ishga tushirish xarakteristikalarini xisoblashda rotor pazining o’lchamlari , sterjenning balandligi, rotor karshiligining umumiy oshish koeffitsiyenti va rotor cho’lg’amining induktiv qarshiligini hisoblab oldim. parmetrlarni toʻyinishini magnit toʻyinishlarni hisobga olib magnit oʻtkazuvchanliklarni aniqladim . stator va rotor choʻlgʻamlarini induktiv qarshiliklarini aniqladim. ishga tushirish …

4 / 14

nladim. xulosa salimov. j. s , pirmatov . n. b “elektr mashinalar” t oʻzbekiston 2011 408 b. salimov. j. s , pirmatov. n. b “ elektr mashinalar” kasb-hunar kollejlari uchun oʻquv qoʻllanma t oʻqtuvchi nmti, 2005 ,240 b antonov m.v., gerasimova l.s. texnologiya proizvodstva elektricheskix mashin. – m.:energoizdat, 1982.–512 s. asinxronnie dvigateli serii 4a. spravochnik/a 90 a.e. kravchik, m.m. shlaf, v.i. afonin, ye.a. sobolenskaya.–m.:energoizdat, 1982.–504 s., il. lixachev v.l. elektrodvigateli asinxronnie.–m.: solon–r,2002.–304 s google.com , ziyouz.com , kursovoyrf.ru , energo1.com foydalanilgan adabiyotlar image3.png image4.png image3.jpeg image5.png image6.png image7.jpeg image10.png image11.png image110.png image8.png image9.png image12.png image13.png image14.png /docprops/thumbnail.jpeg
