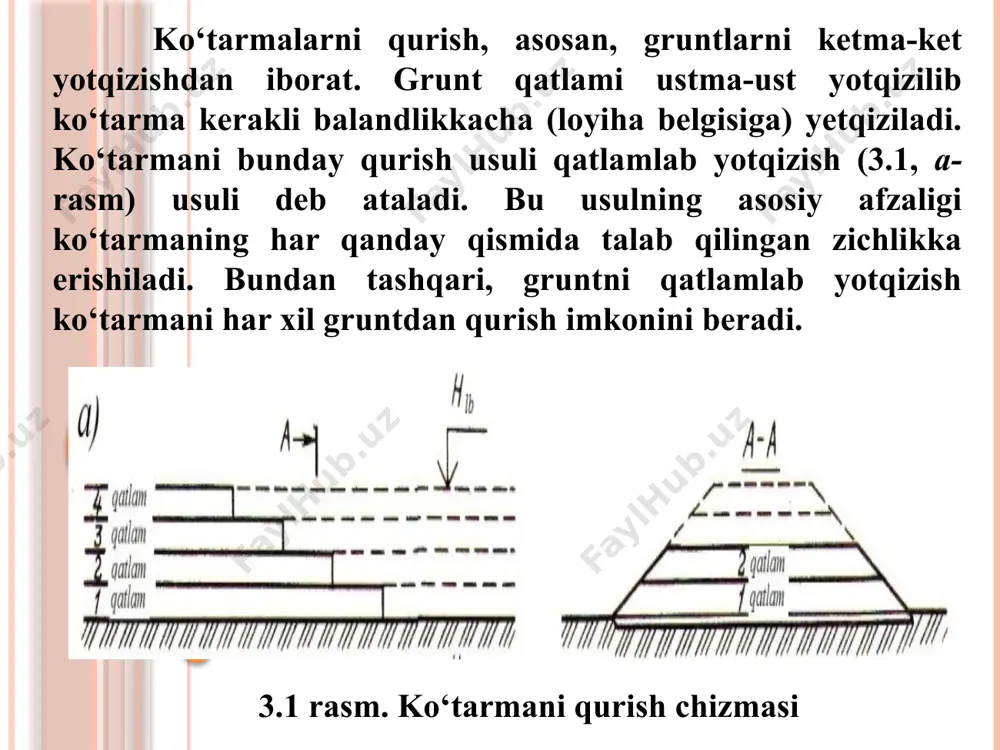

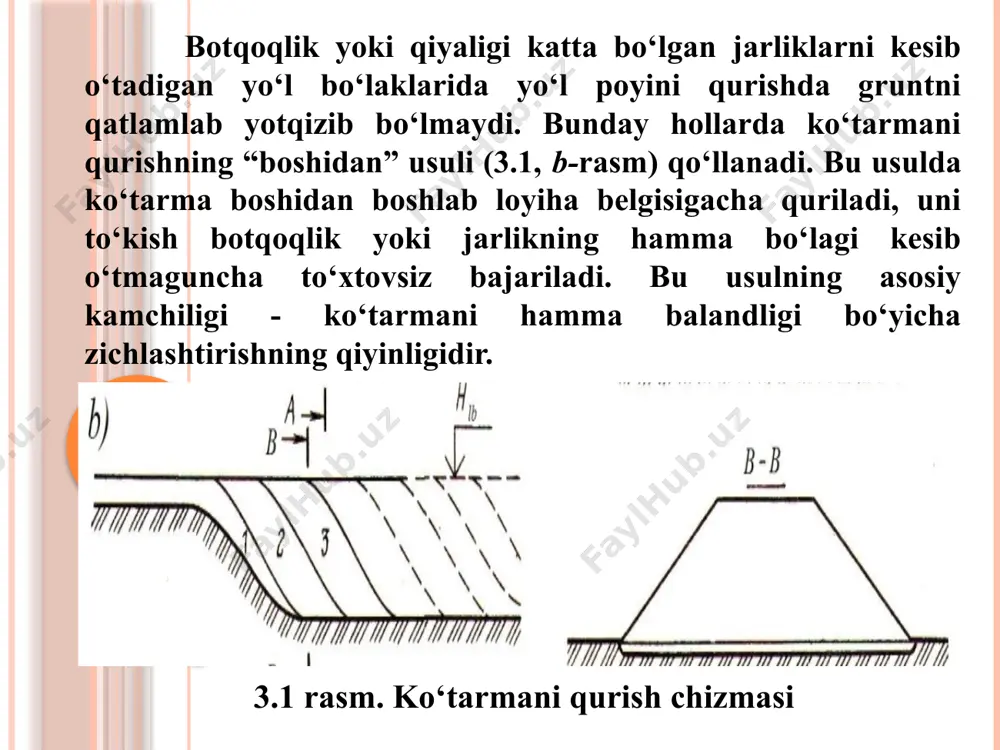

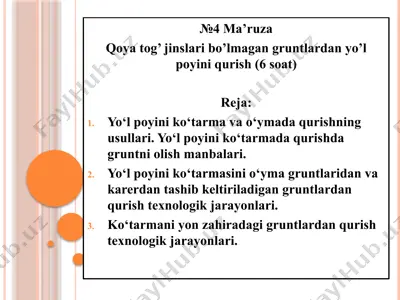

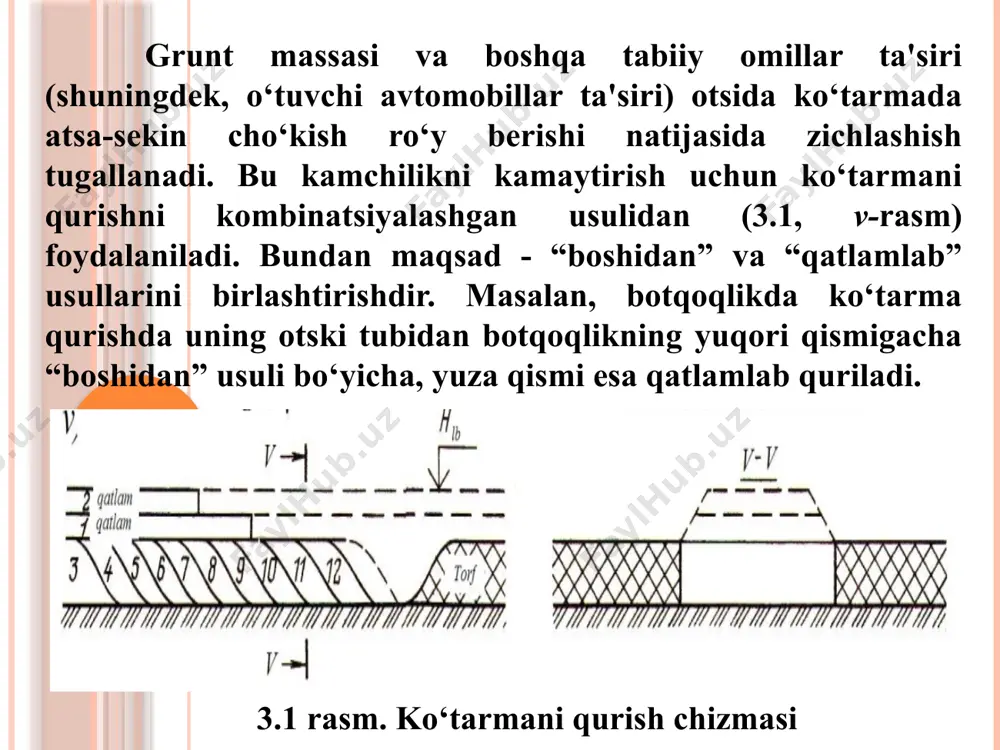

презентация powerpoint №4 mа’ruzа qoya tog’ jinslari bo’lmagan gruntlardan yo’l poyini qurish (6 soat) rеjа: yo‘l poyini ko‘tarma va o‘ymada qurishning usullari. yo‘l poyini ko‘tarmada qurishda gruntni olish manbalari. yo‘l poyini ko‘tarmasini o‘yma gruntlaridan va karerdan tashib keltiriladigan gruntlardan qurish texnologik jarayonlari. ko‘tarmani yon zahiradagi gruntlardan qurish texnologik jarayonlari. ko‘tarmalarni qurish, asosan, gruntlarni ketma-ket yotqizishdan iborat. grunt qatlami ustma-ust yotqizilib ko‘tarma kerakli balandlikkacha (loyiha belgisiga) yetqiziladi. ko‘tarmani bunday qurish usuli qatlamlab yotqizish (3.1, a-rasm) usuli deb ataladi. bu usulning asosiy afzaligi ko‘tarmaning har qanday qismida talab qilingan zichlikka erishiladi. bundan tashqari, gruntni qatlamlab yotqizish ko‘tarmani har xil gruntdan qurish imkonini beradi. 3.1 rasm. ko‘tarmani qurish chizmasi botqoqlik yoki qiyaligi katta bo‘lgan jarliklarni kesib o‘tadigan yo‘l bo‘laklarida yo‘l poyini qurishda gruntni qatlamlab yotqizib bo‘lmaydi. bunday hollarda ko‘tarmani qurishning “boshidan” usuli (3.1, b-rasm) qo‘llanadi. bu usulda ko‘tarma boshidan boshlab loyiha belgisigacha quriladi, uni to‘kish botqoqlik yoki jarlikning hamma bo‘lagi kesib o‘tmaguncha to‘xtovsiz …

2 / 18

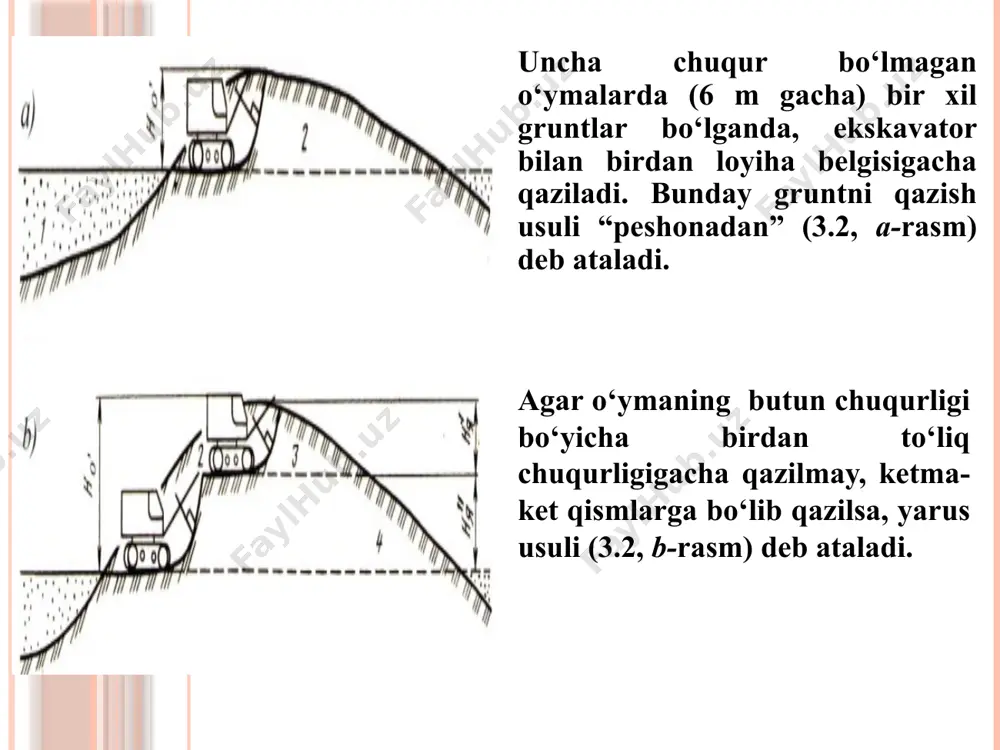

(6 m gacha) bir xil gruntlar bo‘lganda, ekskavator bilan birdan loyiha belgisigacha qaziladi. bunday gruntni qazish usuli “peshonadan” (3.2, a-rasm) deb ataladi. agar o‘ymaning butun chuqurligi bo‘yicha birdan to‘liq chuqurligigacha qazilmay, ketma-ket qismlarga bo‘lib qazilsa, yarus usuli (3.2, b-rasm) deb ataladi. uni o‘ymalar chuqur, ya'ni ekskavator uchun maksimal qazish chuqurligi o‘yma chuqurligidan kam bo‘lganda, shuningdek, har xil grunt qatlami bo‘lganda va boshqa usullarda (3.2, v-rasm) qo‘llanadi. 3.2- rasm. o‘ymani o‘yish usullari: 1-ko‘tarma; 2-o‘yma; 3-i yarus; 4-ii yarus; 5-supesli grunt; 6-qumloq tuproq; no‘-o‘yma chuqurligi; va - mos ravishda i va ii yarusni chuqurligi. o‘ymani ko‘ndalang va bo‘ylama yo‘nalishda o’yish mumkin. birinchi usul qisqa va keng o‘ymalarda, ikkinchisi - uzun bo‘lganda qo‘llanadi. bu esa ishchilar soni ko‘p bo‘lganda, ishni uzun frontda olib borish imkonini beradi. gruntning asosiy massasi yo‘ldan har xil masofada joylashgan grunt karyerlaridan olinadi. asosiy ishlarni bajarish uchun buldozerlar, skreperlar, ekskavatorlar va bilan frontal yuklagichli transport vositalari ishlatiladi. mashinalarni tanlash …

3 / 18

kreperlar ekskavatorga samaraliroqdir. gruntlarni tashish masofasi 2 km dan ortiq bo‘lganda ish unumdorligi 350 m3/soat bo‘lgan rotorli ekskavatorlardan foydalanilganda yer ishlari ancha arzonga tushadi. gruntlarni tashish masofasiga va ekskavator kovishining sig‘imiga mos keladigan avtomobilning muqobil yuk ko‘tarish qobilyati bo‘ladi. ob'ektdagi ish hajmi va boshqa omillar samaradorlik ko‘rsatkichlariga ta'sir qiladi. o‘ymalarni o‘yish va qo‘shni ko‘tarmalarni buldozer bilan qurish. buldozerlar quvvati va tortish kuchiga ko’ra guruhlarga bo‘linadi: o‘ta og‘ir – tortish kuchi 250 kn gacha; og‘ir – 150 kn; o‘rtacha – 100 kn; yengil – 50 kn; kichik hajmli – 2.5 kn. yurish qismiga ko’ra buldozerlar gusenisali va g‘ildirakli; ag’dargichini boshqarishiga ko’ra mexanik va gidravlik uzatkichli; ag’dargichning o‘rnatilishiga ko’ra burilmaydigan va buriladigan (universal) ag’dargichli. buriladigan ag’dargich traktor bo‘ylama o‘qining ikkala tomonidan 90 va 600 burchak otsida o‘rnatilgan va mutsahkamlangan bo‘lishi mumkin. ayrim buldozerlarda ag’dargich gorizontal tekislikka 5o qiyalikda o‘rnatiladi. gusenitsali buldozer g’idirakli buldozer o’zi yurar skreper yarim yuklagichli skreper universal buldozerlar gruntni …

4 / 18

boriladi. qirqilgan grunt qoziq shaklida bo’ladi (3.3, a- rasm). 3.3-rasm. har xil sharoitda ishlaydigan buldozerning qirqishidan hosil bo‘lgan grunt shakllari og‘ir gruntlarni kavlash va qirqishga qarshilik juda katta bo‘lishi mumkin, bunda grunt kerakli miqdorda to’planmasa ham, ag’dargich birmuncha balandlikka ko‘tariladi. bu holda traktor dvigateli normal oborot olishi bilan ag’dargichni qaytadan va ko’p martalab botirishga to’g’ri keladi. bunday qirqishda taroqsimon shakl xosil bo‘ladi (3.3, b-rasm). bunda uch marotaba botirishda o‘rtacha qiyinlikdagi (ii va iii guruh) gruntlar uchun shaklni quyidagi o‘lchamlari taklif qilinadi: h1 = 25 ÷ 30 cm, l1 = 3 ÷ 3,5 m; h2 = 15 ÷ 12 sm, l2 = 2 ÷ 2,5 m; h3 = 12 ÷ 10 sm, l3 = 1,5 ÷ 2,0 m. 3.3-rasm. har xil sharoitda ishlaydigan buldozerning qirqishidan hosil bo‘lgan grunt shakllari traktorlarni tortish kuchi to‘liq ishlatilmaydigan yengil gruntlarda, maksimal chuqurligi bir xil bo‘lgan chuqurlar kavlanadi. bu holda qazilgan grunt shakli tasma (3.3, v-rasm) …

5 / 18

iyalik 10‰ bo‘lgan joyda 60-70% ga teng bo‘ladi. pastga qiyalik bilan ishlashda tortish kuchining oshishi gruntni ko‘proq tasmali yoki qoziqli shaklda kavlashga imkon beradi. ag’dargich oldidagi grunt hajmi 50% dan ko‘p oshadi. buldozer qiyaligi 30‰ gacha bo‘lgan yo‘l bo‘lagida, gruntni qirqishda yuqoridan pastga harakatlanib va orqaga harakatlanganda tepalikka ko‘tarilib, ishlashi mumkin. gruntni qirqish va to’plash jarayoniga 12-18 s vaqt ketadi. yotqiziladigan joyga gruntni surish uni ag’dargicholdiga to’plash tugallangandan so‘ng darrov boshlanadi. gruntlarni surishda yo‘qotilishni kamaytirish uchun ikki usul qo‘llanadi: gruntni tabiiy holatida transheya bo‘yicha; buldozerni oldingi o‘tishida to‘kilgan grunt to‘plamidan xosil bo‘lgan transheya bo‘yicha. buldozer bilan bitta izdan bir necha marotaba o‘tib kavlashidan gruntda transheya xosil qilinadi. e’tiboringiz uchun raxmat!!! image2.png image3.png image4.png image5.png image6.png image7.png image8.png image9.png image10.png image11.png image12.png /docprops/thumbnail.jpeg
