1 / 37

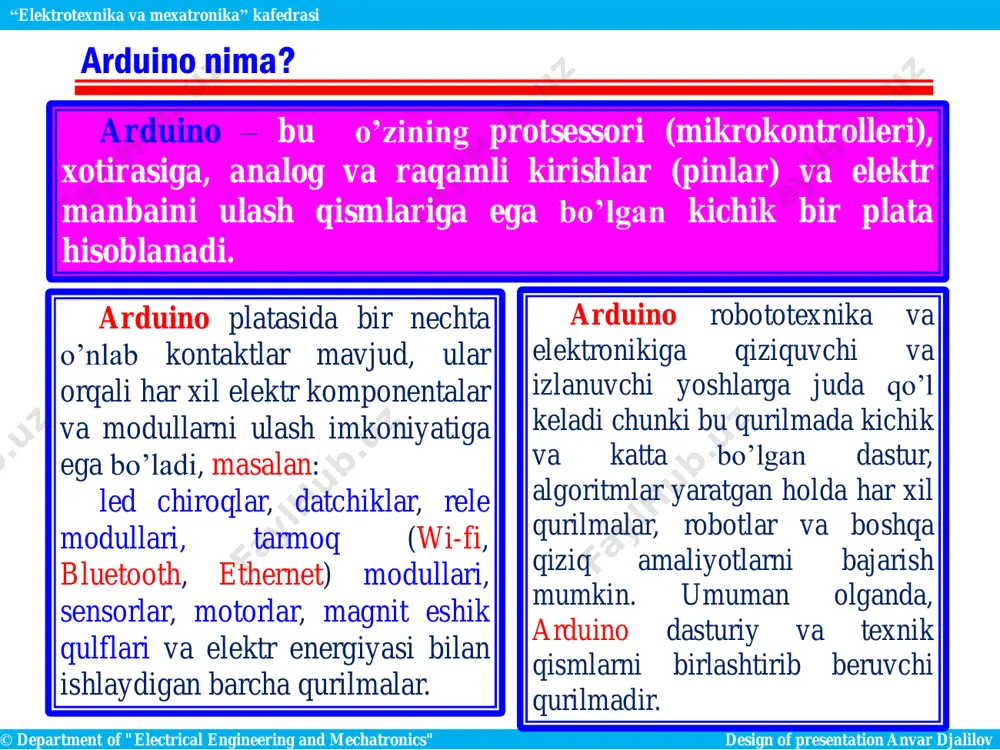

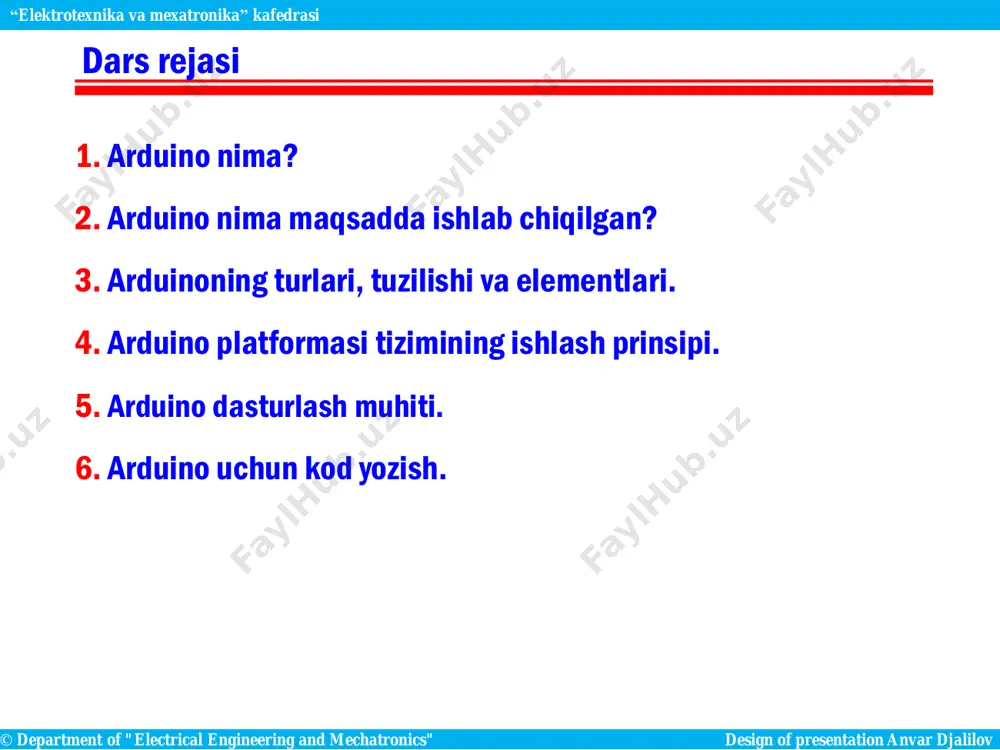

slayd 1 © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi elektrotexnika va mexatronika kafedrasi toshkent - 2021 toshkent irrigatsiya va qishloq xo’jaligini mexanizatsiyalashtirish muhandislari instituti qishloq va suv xo’jaligida energiya ta’minoti fakulteti mavzu: arduino platformasi tuzilishi va xususiyatlari phd, a.u. djalilov mexatronika asoslari fani dars rejasi © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi 1. arduino nima? 2. arduino nima maqsadda ishlab chiqilgan? 3. arduinoning turlari, tuzilishi va elementlari. 4. arduino platformasi tizimining ishlash prinsipi. 5. arduino dasturlash muhiti. 6. arduino uchun kod yozish. arduino nima? © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino – bu o’zining protsessori (mikrokontrolleri), xotirasiga, analog va raqamli kirishlar (pinlar) va elektr manbaini ulash qismlariga ega bo’lgan kichik bir plata hisoblanadi. arduino …

2 / 37

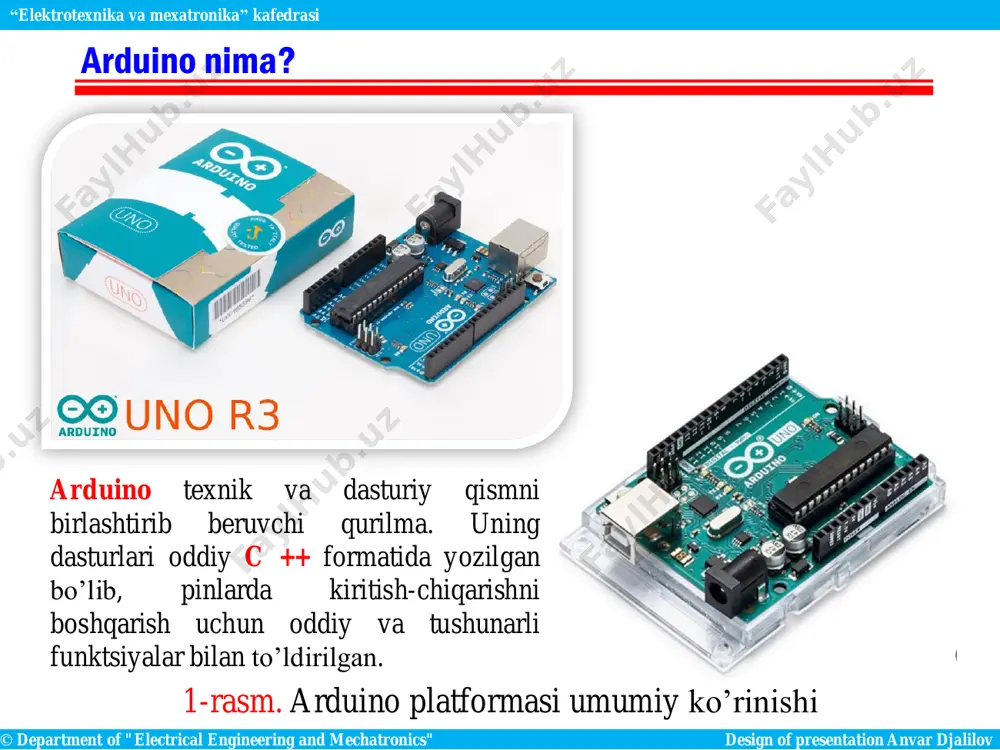

of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino nima? arduino texnik va dasturiy qismni birlashtirib beruvchi qurilma. uning dasturlari oddiy c ++ formatida yozilgan bo’lib, pinlarda kiritish-chiqarishni boshqarish uchun oddiy va tushunarli funktsiyalar bilan to’ldirilgan. arduino ivrea interaction design institute (eng.)da elektronika yoki dasturlash bo’yicha ma’lumotga ega bo’lmagan talabalarning bilimlarini kuchaytirish maqsadida ishlab chiqilgan. shuning uchun hozirda barcha texnika yo’nalishi talabalari uchun ushbu arduino platformasida amaliy darslardagi topshiriqlarni bajarish ancha qulaylik tug’dirmoqda. bugungi kunda arduino platformasi ko’plab turli xil loyihalarda ishlatilmoqda. talabalar, qiziquvchilar, rassomlar va hattoki professional dasturchilar ham arduinoning ochiq manbali platformasidan foydalanadilar. ta’lim sharoitida arduino robototexnika va dasturlash darslari uchun ishlatiladi. bu investorlarga tayyor loyiha qanday bo’lishi mumkinligini ko’rsatishda juda katta yordam beradi. muhandislar undan yangi texnikalarni sinovdan o’tkazish uchun foydalanadilar. e’tibor berganingizdek bu ko’p qirrali mahsulot hisoblanadi. © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino nima maqsadda …

3 / 37

unda ishlatilayotgan eng asosiy turlari:  arduino uno  arduino yun  arduino duemilanove  arduino diecimila  arduino nano  arduino mega  mega 2560, mega adk  arduino leonardo  arduino micro © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduinoning turlari, tuzilishi va elementlari © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduinoning turlari, tuzilishi va elementlari arduino mega 2560 xususiyatlari mikrokontroller: atmega2560 takt chastotasi: 16 mgts ishchi kuchlanishi: 5v ruxsat etilgan kuchlanishi: 7-12 v nominal toki: 40 ma raqamli kirish / chiqish (pinlar): 54 analog kirishlar (pinlar): 16 flash xotirasi: 256 kb (ulardan 8 kb yuklash vositasi tomonidan ishlatiladi) sram (static random access memory): 8 kb eeprom (electrically erasable programmable read-only memory - ) 4 kb arduino mega quyidagi o'lchamlarga ega:  uzunligi 102 mm;  eni (kengligi) 54 mm; …

4 / 37

ishlanadi va ma'lum bir buyruq bajariladi. arduino usb porti yoki tashqi quvvat manbaidan kuchlanish bilan ta’minlanadi. agar siz usb orqali emas tashqi quvvat manbai bilan kuchlanish bilan ta’minlash variantni tanlasangiz, batareyani yoki quvvat manbai (kuchlanish konvertori) ni ulashingiz mumkin. platforma manbadan kuchlanish bilan ta’minlangandan so’ng boshqa platadagi qurilmalar elektr tarmoqlari (simlar) orqali – platformaning vin va gnd pinlariga ulanadi. platforma alohida manbadan ta’minlanganda 7-12 v gacha kuchlanish bo’ladi. usb orqali quvvatlantirilganda + 5 v kuchlanish mavjud bo’ladi. © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino platformasi tizimining ishlash prinsipi 3-rasm. arduino platformasining quvvatlantirish portlari © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino platformasi tizimining ishlash prinsipi © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino dasturlash muhiti arduino ide (integrated development environment - integratsiyalashgan …

5 / 37

design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino dasturlash muhiti 8-rasm. arduino dasturi menyusi. arduino platasiga ulanish: usb orqali arduino platasini kompyuterga ulaganingizdan so'ng, arduino ide dasturi qaysi arduino platasini ulaganingizni ko'rsatishi kerak. buning uchun menyu bo'limidagi asboblar paneli ro'yxatidan kerakli bo’limni tanlang. asboblar >plata> platforma nomi. © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino dasturlash muhiti endi siz arduino platangiz ulangan com portini tanlashingiz kerak. buning uchun menyu bo'limidagi mavjud portlar ro'yxatidan kerakli com portni tanlang. "asboblar>port>mavjud port raqami ". © department of "electrical engineering and mechatronics" design of presentation anvar djalilov “elektrotexnika va mexatronika” kafedrasi arduino dasturlash muhiti agar sizning arduino platangizning usb kontrolleri ftdi chipida yoki shunga o'xshash tarzda amalga oshirilsa, mavjud portlar ro'yxatida com portning qarshisidagi qavslarda arduino platasining nomini ko'rmaysiz. bizning holatda, siz shunchaki "com1" va "com7" ni ko'rasiz, savol tug'iladi, bu portlarning qaysi …
