1 / 21

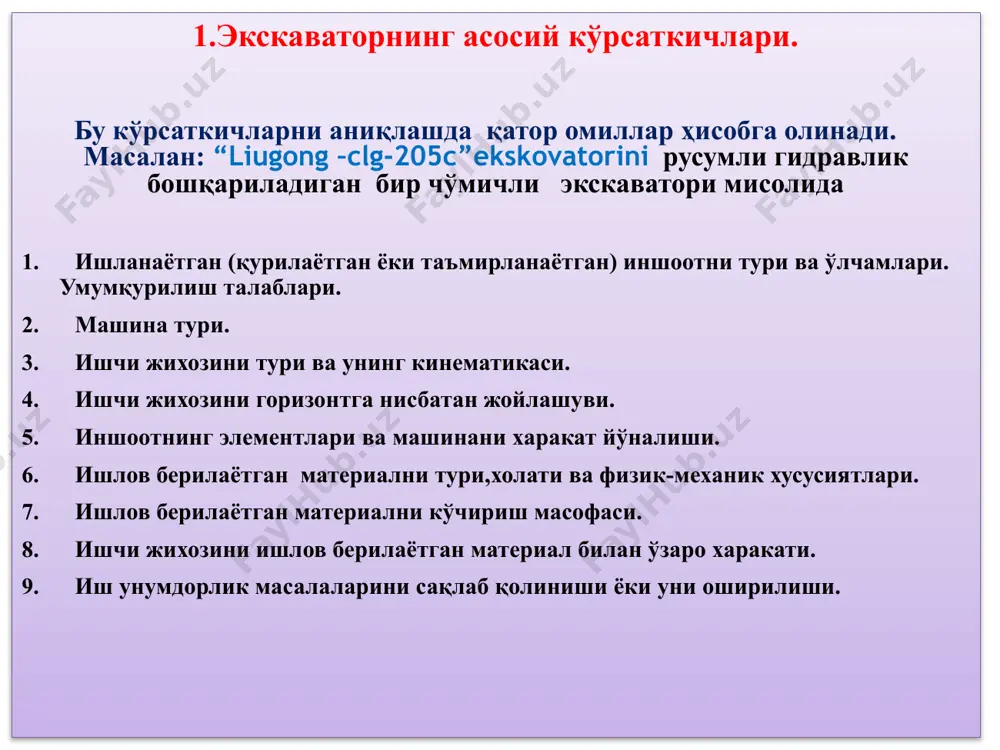

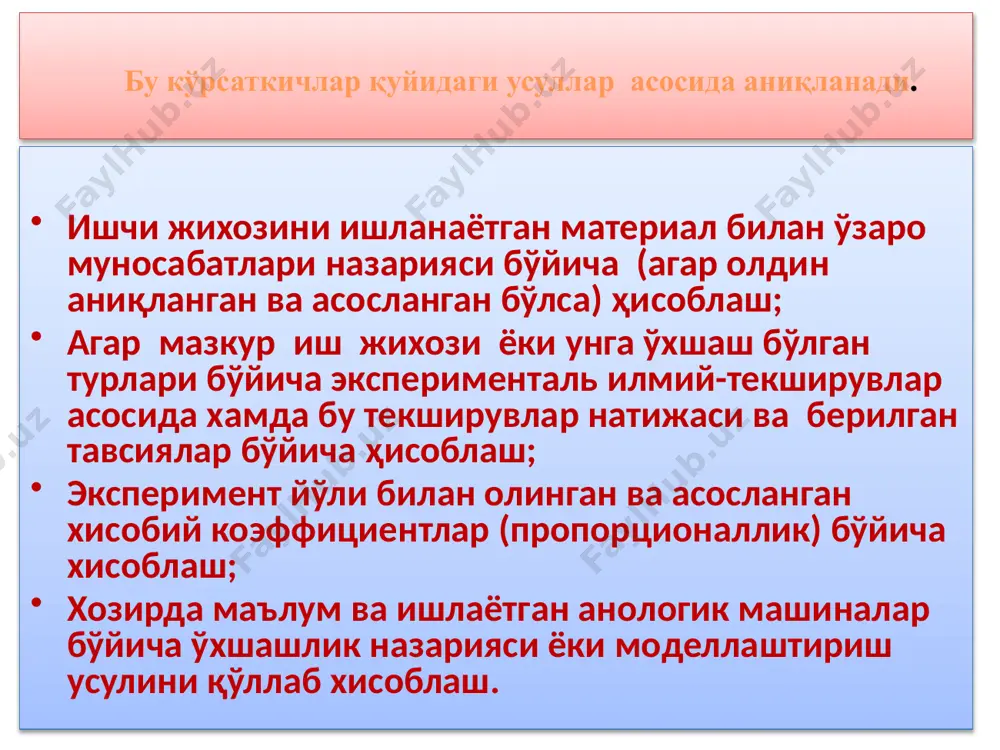

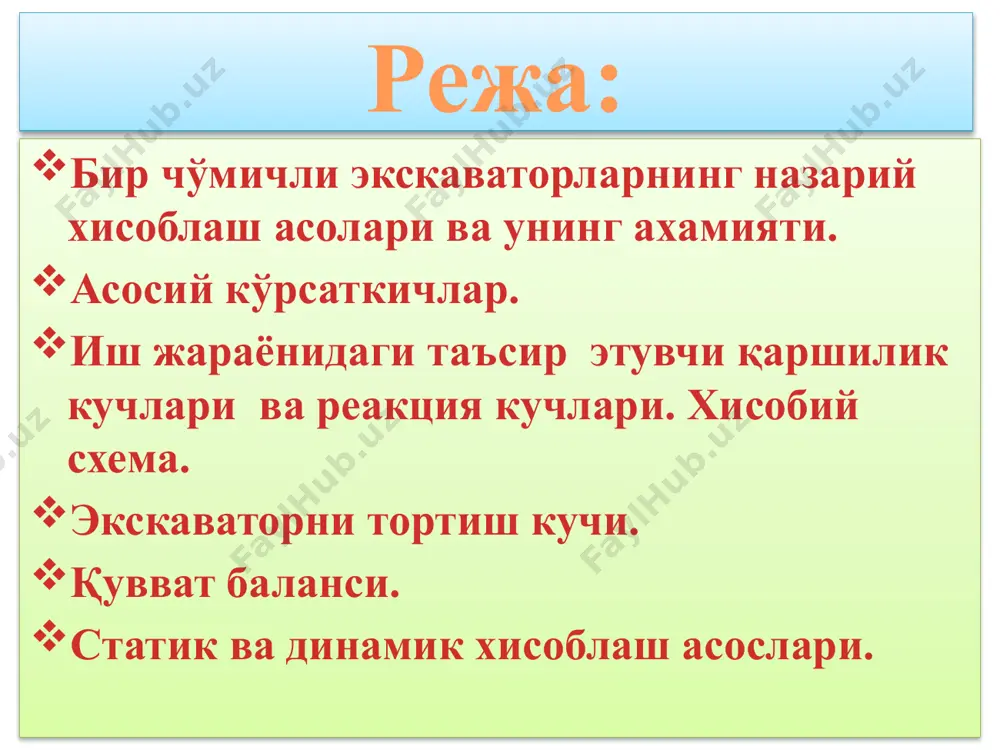

hisoblashni bajarish usullari mavzu: bir cho'michli ekskavatorlarni xisoblash asoslari reja: bir cho'michli ekskavatorlarning nazariy xisoblash asolari va uning axamiyati. asosiy ko'rsatkichlar. ish jarayonidagi ta'sir etuvchi qarshilik kuchlari va reaktsiya kuchlari. xisobiy sxema. ekskavatorni tortish kuchi. quvvat balansi. statik va dinamik xisoblash asoslari. 1.ekskavatorning asosiy ko'rsatkichlari. bu ko'rsatkichlarni aniqlashda qator omillar hisobga olinadi. masalan: “liugong –clg-205s”ekskovatorini rusumli gidravlik boshqariladigan bir cho'michli ekskavatori misolida ishlanayotgan (qurilayotgan yoki ta'mirlanayotgan) inshootni turi va o'lchamlari. umumqurilish talablari. mashina turi. ishchi jixozini turi va uning kinematikasi. ishchi jixozini gorizontga nisbatan joylashuvi. inshootning elementlari va mashinani xarakat yo'nalishi. ishlov berilayotgan materialni turi,xolati va fizik-mexanik xususiyatlari. ishlov berilayotgan materialni ko'chirish masofasi. ishchi jixozini ishlov berilayotgan material bilan o'zaro xarakati. ish unumdorlik masalalarini saqlab qolinishi yoki uni oshirilishi. bu ko'rsatkichlar quyidagi usullar asosida aniqlanadi. ishchi jixozini ishlanayotgan material bilan o'zaro munosabatlari nazariyasi bo'yicha (agar oldin aniqlangan va asoslangan bo'lsa) hisoblash; agar mazkur ish jixozi yoki unga o'xshash bo'lgan turlari …

2 / 21

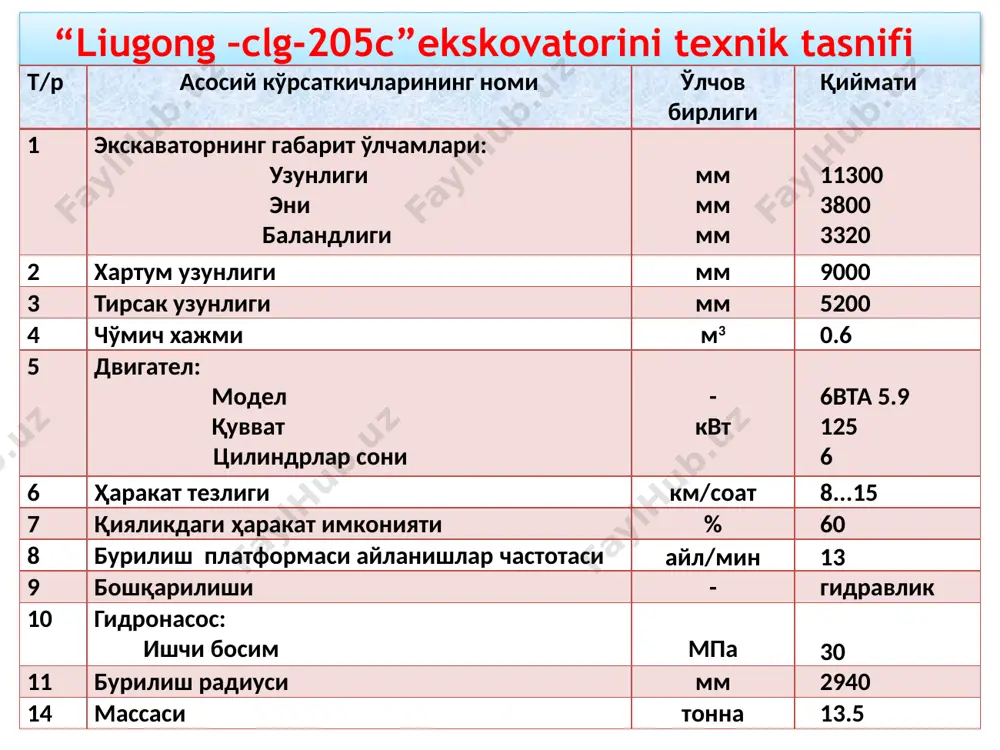

5 dvigatel: model quvvat tsilindrlar soni - kvt 6vta 5.9 125 6 6 harakat tezligi km/soat 8...15 7 qiyalikdagi harakat imkoniyati % 60 8 burilish platformasi aylanishlar chastotasi ayl/min 13 9 boshqarilishi - gidravlik 10 gidronasos: ishchi bosim mpa 30 11 burilish radiusi mm 2940 14 massasi tonna 13.5 “liugong –clg-205s”-rusumli ekskovatori "liugong-clg-205s - 중고건설장비"에 대한 검색 결과 ekskavatorning asosiy ko'rsatkichlari. ekskavatorning nazariy ish unumdorligi: ekskavatorning texnik ish unumdorligi: ekskavatorning ishlatishdagi ish unumdorligi: bu erda: ekskavator cho'michining sig'imi, m3 - bir davr ish bajarish uchun sarflangan vaqt, s. -cho'michni xajmdan foydalanish koeffitsienti =0,9.- gruntni qazish qiyinligi koeffitsien- ti. gruntni yumshatish koeffitsienti, -ekskavatorni vaqtdan foydalanish koeffitsien- ti, . gruntni qazishdagi urinma va normal qarshilik kuchlari quyidagi formulalar yordamida aniqlanadi: bu erda: -gruntni solishtirma qazish qarshiligi, kra. -cho'michni eni; m.= 0,9…1,1 m -gruntni qazish qalinligi, m. cho'michni burovchi gidrotsilindrga tushadigan kuchni aniqlash uchun, cho'michni burovchi v nuqtasiga (1-sxema), ta'sir etuvchi barcha kuchlarning …

3 / 21

lari. m. cho'michdagi gruntni massasi quyidagicha topiladi: ; t. bu erda:-cho'michni sig'imi, m3 gruntni yumshatish koeffitsienti, gruntni zichligi, t/m3 tirsakni burishga sarflanadigan quvvatni quyidagi formula yordamida aniqlanadi: xartumni ko'tarib-tushuruvchi gidrotsilindrga tushadigan kuchni aniqlash uchun, uni platforma bilan bog'langan a nuqtasiga ta'sir etuvchi barcha kuchlarning muvozanat tengla masi dan foydalaniladi. momentlarning muvozan at shartidan, xartumning gidrotsilindriga tushadigan kuch quyidagicha aniqlanadi. bu erda: -xartumni massasi, t. -xartum gidrotsilindrlarining massasi, t ; ;- tegishli kuchlarning elkalari, m. mexanik boshqariladigan ekskavatorlarni xisoblash gruntni qazish va boshqa ichki xamda tashqi kuchlarni aniqlash uchun, ekskavatorning konstruktiv chizmasi masshtab bilan chiziladi va unda barcha kuchlar va ularga tegishli elkalar ko'rsatiladi. (2-sxema). xisoblashdan oldin, gruntni qirqib, cho'michni to'ldirish masofasini , tortish va ko'tarishkuchlarini aniqlash talab qilinadi: bunda asosiy ko'rsatkich, tortish zanjiri bilan cho'mich tubining erga tegib turgan qismi ora- sidagi masofa xisoblanadi. cho'michni to'ldirish masofasini 2-sxemadan foydalanib, quyidagicha aniqlash mumkin bo'ladi. bu erda: -xartumning uzunligi, m. - tortish …

4 / 21

grunt bilan to'la cho'michni ko'taruvchi kuchni quyidagi munosabat orqali aniqlash mumkin. ; kn. cho'michni tortishga rt va pk ko'tarishga sarflanadigan quvvatlarni quyidagi formula bilan aniqlanadi. bu erda: va - tegishli ravishda tortuvchi va ko'taruvchi arqonlarning tezligi, m/s. =1,32 m/s.=1,41 m/s. va – tegishli ravishda tortuvchi va ko'taruvchi tizimlarning f.i.k. =0,86,=0,75. draglayn turg'unligini aniqlash uchun, uning cho'michi gruntga to'ldirilib, xartum kallagiga yaqin tortilgan va platforma burilish vaziyatida bo'lishi kerak. bunda xartumning gorizontga nisbatan og'ish burchagi . yuqori quvvatli ekskavatorlarda uning ishlash qiyalik burchagi deb, o'rta quvvatliklarida esa bu qiymat deb olinadi. draglaynning turg'unlik koeffitsientini quyidagicha aniqlash mumkin bu erda: -platforma og'irligining momenti. kn.m - posangi og'irligining momenti. kn.m - yurish uskunasi og'irligining momenti. kn.m - xartum og'irligining momenti. kn.m - xartumning kuch momenti. kn.m - cho'mich va uning ichidagi grunt og'irligining momenti. -cho'mich va uning ichidagi grunt og'irlik kuchining momenti. - shamol kuchining momenti. kn.m. bu momentlar quyidagi formulalar yordamida aniqlanadi: …

5 / 21

.png image25.png image12.gif /docprops/thumbnail.jpeg
