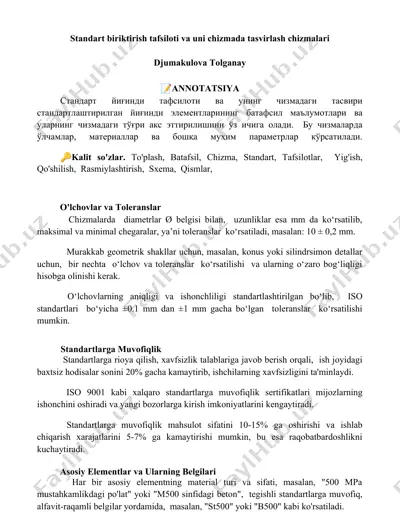

standart biriktirish tafsiloti va uni chizmada tasvirlash chizmalari djumakulova tolganay 📝annotatsiya стандарт йиғинди тафсилоти ва унинг чизмадаги тасвири стандартлаштирилган йиғинди элементларининг батафсил маълумотлари ва уларнинг чизмадаги тўғри акс эттирилишини ўз ичига олади. бу чизмаларда ўлчамлар, материаллар ва бошқа муҳим параметрлар кўрсатилади. 🔑kalit so'zlar. to'plash, batafsil, chizma, standart, tafsilotlar, yig'ish, qo'shilish, rasmiylashtirish, sxema, qismlar, o'lchovlar va toleranslar chizmalarda diametrlar ø belgisi bilan, uzunliklar esa mm da ko‘rsatilib, maksimal va minimal chegaralar, ya’ni toleranslar ko‘rsatiladi, masalan: 10 ± 0,2 mm. murakkab geometrik shakllar uchun, masalan, konus yoki silindrsimon detallar uchun, bir nechta o‘lchov va toleranslar ko‘rsatilishi va ularning o‘zaro bog‘liqligi hisobga olinishi kerak. o‘lchovlarning aniqligi va ishonchliligi standartlashtirilgan bo‘lib, iso standartlari bo‘yicha ±0.1 mm dan ±1 mm gacha bo‘lgan toleranslar ko‘rsatilishi mumkin. standartlarga muvofiqlik standartlarga rioya qilish, xavfsizlik talablariga javob berish orqali, ish joyidagi baxtsiz hodisalar sonini 20% gacha kamaytirib, ishchilarning xavfsizligini ta'minlaydi. iso 9001 kabi xalqaro standartlarga muvofiqlik sertifikatlari mijozlarning ishonchini …

2 / 6

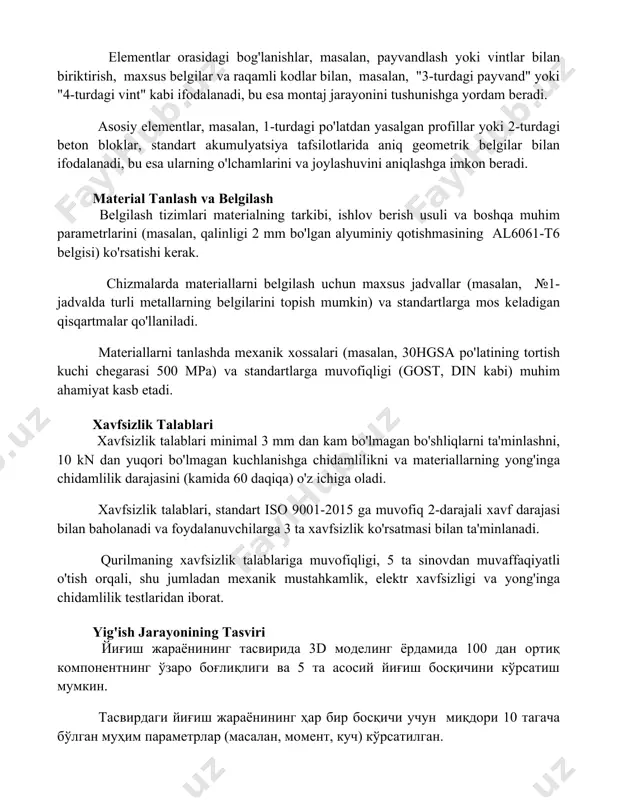

ifodalanadi, bu esa montaj jarayonini tushunishga yordam beradi. asosiy elementlar, masalan, 1-turdagi po'latdan yasalgan profillar yoki 2-turdagi beton bloklar, standart akumulyatsiya tafsilotlarida aniq geometrik belgilar bilan ifodalanadi, bu esa ularning o'lchamlarini va joylashuvini aniqlashga imkon beradi. material tanlash va belgilash belgilash tizimlari materialning tarkibi, ishlov berish usuli va boshqa muhim parametrlarini (masalan, qalinligi 2 mm bo'lgan alyuminiy qotishmasining al6061-t6 belgisi) ko'rsatishi kerak. chizmalarda materiallarni belgilash uchun maxsus jadvallar (masalan, №1-jadvalda turli metallarning belgilarini topish mumkin) va standartlarga mos keladigan qisqartmalar qo'llaniladi. materiallarni tanlashda mexanik xossalari (masalan, 30hgsa po'latining tortish kuchi chegarasi 500 mpa) va standartlarga muvofiqligi (gost, din kabi) muhim ahamiyat kasb etadi. xavfsizlik talablari xavfsizlik talablari minimal 3 mm dan kam bo'lmagan bo'shliqlarni ta'minlashni, 10 kn dan yuqori bo'lmagan kuchlanishga chidamlilikni va materiallarning yong'inga chidamlilik darajasini (kamida 60 daqiqa) o'z ichiga oladi. xavfsizlik talablari, standart iso 9001-2015 ga muvofiq 2-darajali xavf darajasi bilan baholanadi va foydalanuvchilarga 3 ta xavfsizlik …

3 / 6

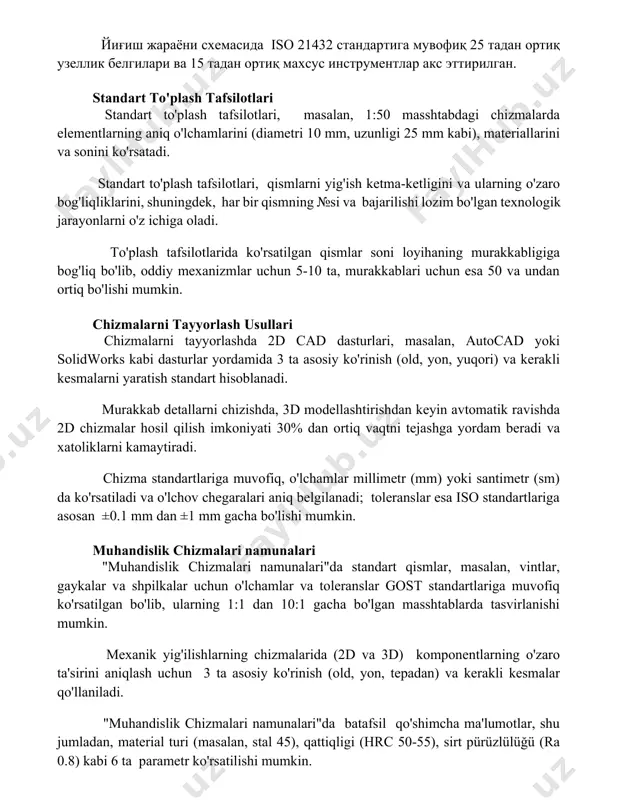

i, masalan, 1:50 masshtabdagi chizmalarda elementlarning aniq o'lchamlarini (diametri 10 mm, uzunligi 25 mm kabi), materiallarini va sonini ko'rsatadi. standart to'plash tafsilotlari, qismlarni yig'ish ketma-ketligini va ularning o'zaro bog'liqliklarini, shuningdek, har bir qismning №si va bajarilishi lozim bo'lgan texnologik jarayonlarni o'z ichiga oladi. to'plash tafsilotlarida ko'rsatilgan qismlar soni loyihaning murakkabligiga bog'liq bo'lib, oddiy mexanizmlar uchun 5-10 ta, murakkablari uchun esa 50 va undan ortiq bo'lishi mumkin. chizmalarni tayyorlash usullari chizmalarni tayyorlashda 2d cad dasturlari, masalan, autocad yoki solidworks kabi dasturlar yordamida 3 ta asosiy ko'rinish (old, yon, yuqori) va kerakli kesmalarni yaratish standart hisoblanadi. murakkab detallarni chizishda, 3d modellashtirishdan keyin avtomatik ravishda 2d chizmalar hosil qilish imkoniyati 30% dan ortiq vaqtni tejashga yordam beradi va xatoliklarni kamaytiradi. chizma standartlariga muvofiq, o'lchamlar millimetr (mm) yoki santimetr (sm) da ko'rsatiladi va o'lchov chegaralari aniq belgilanadi; toleranslar esa iso standartlariga asosan ±0.1 mm dan ±1 mm gacha bo'lishi mumkin. muhandislik chizmalari namunalari "muhandislik …

4 / 6

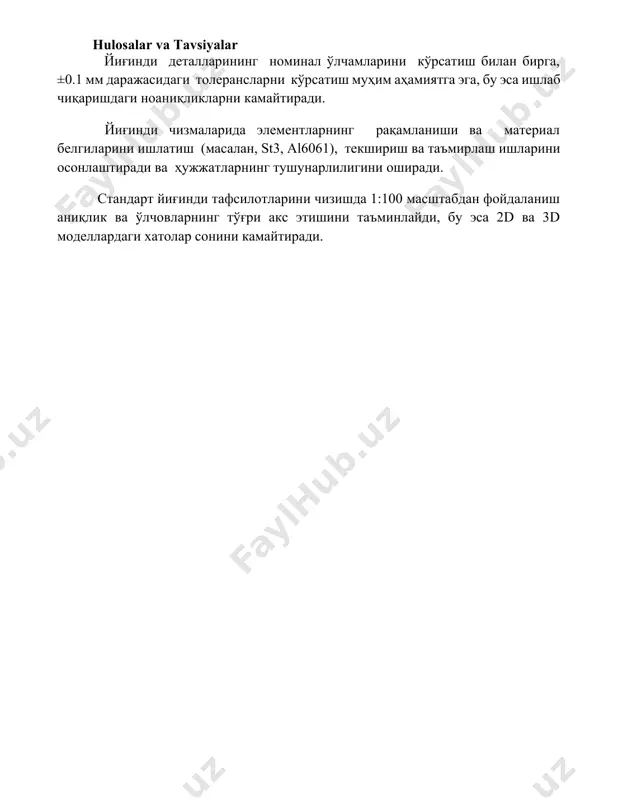

са ишлаб чиқаришдаги ноаниқликларни камайтиради. йиғинди чизмаларида элементларнинг рақамланиши ва материал белгиларини ишлатиш (масалан, st3, al6061), текшириш ва таъмирлаш ишларини осонлаштиради ва ҳужжатларнинг тушунарлилигини оширади. стандарт йиғинди тафсилотларини чизишда 1:100 масштабдан фойдаланиш аниқлик ва ўлчовларнинг тўғри акс этишини таъминлайди, бу эса 2d ва 3d моделлардаги хатолар сонини камайтиради. 📌xulosa стандарт йиғинди деталлари ва унинг чизмадаги тасвири стандартлаштирилган бўлиб, бу ишлаб чиқариш самарадорлигини оширади ва чизмаларни тушунишни осонлаштиради. уларнинг бир хил бўлиши ностандартлашган деталларга нисбатан камроқ хатоларга олиб келади. 📚foydalanilgan adabiyotlar 1. стандарт йиғиндиси тафсилотлари ва унинг чизиқли тасвири бўйича давлат стандартлари тўплами. 2. машинасозликдаги стандартлаштирилган тафсилотлар ва уларнинг чизиқли тасвирлари бўйича ўқув қўлланма. 3. механика мухандислигидаги стандарт йиғинди тафсилотлари ва уларнинг чизиқли тасвирлари бўйича монография. 4
