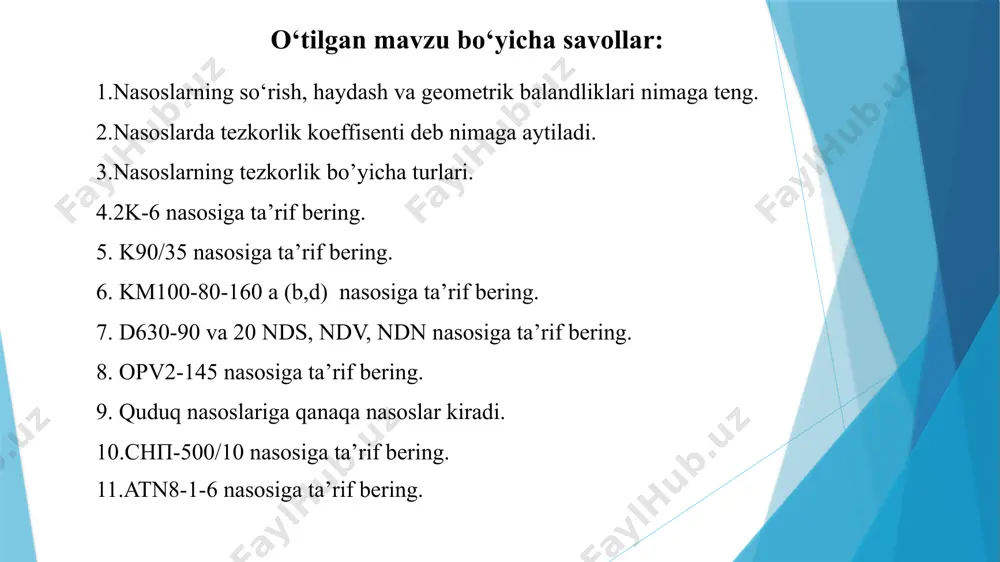

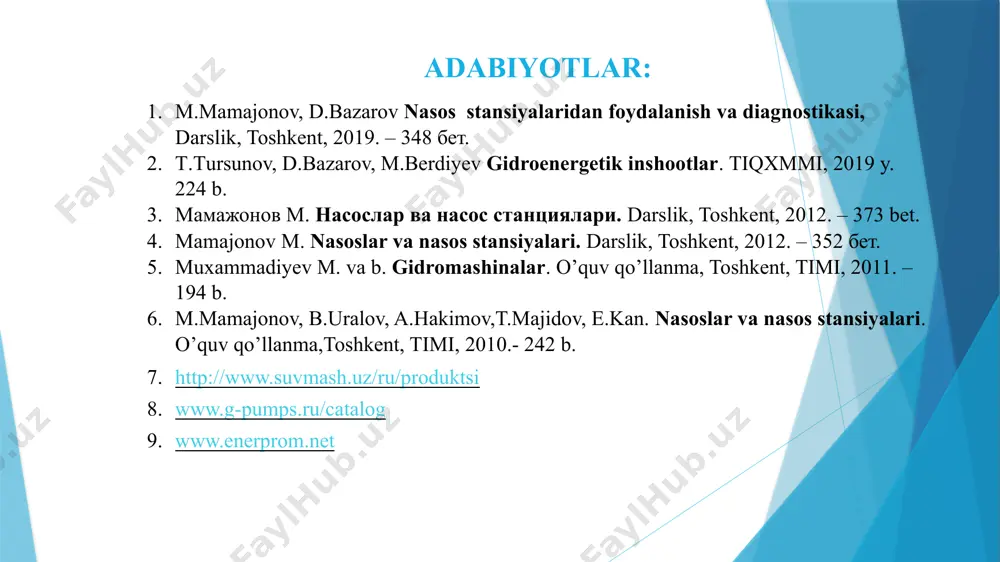

презентация powerpoint mavzu: parrakli nasoslar xarakteristikasi. nasoslarni quvurlar bilan birgalikda ishlashi reja: 1. nasoslarning xarakteristikalari turlari va ishchi nuqtani aniqlash. 2. nasoslarni ish ko‘rsatkichlarini rostlash. 3. nasoslarni parallel ishlashi. 4. nasoslarning ketma-ket ishlashi. adabiyotlar: m.mamajonov, d.bazarov nаsоs stаnsiyаlаridаn fоydаlаnish va diagnostikasi, darslik, toshkent, 2019. – 348 бет. т.тursunov, d.bazarov, m.berdiyev gidroenergetik inshootlar. tiqxmmi, 2019 y. 224 b. мамажонов м. насослар ва насос станциялари. darslik, toshkent, 2012. – 373 bet. mamajonov м. nasoslar va nasos stansiyalari. darslik, toshkent, 2012. – 352 бет. muxammadiyеv m. va b. gidromashinalar. o’quv qo’llanma, toshkent, timi, 2011. – 194 b. m.mamajonov, b.uralov, a.hakimov,t.majidov, e.kan. nasoslar va nasos stansiyalari. o’quv qo’llanma,toshkent, timi, 2010.- 242 b. http://www.suvmash.uz/ru/produktsi www.g-pumps.ru/catalog www.enerprom.net o‘tilgan mavzu bo‘yicha savollar: 1.nasoslarning so‘rish, haydash va geometrik balandliklari nimaga teng. 2.nasoslarda tezkorlik koeffisenti deb nimaga aytiladi. 3.nasoslarning tezkorlik bo’yicha turlari. 4.2k-6 nasosiga ta’rif bering. 5. k90/35 nasosiga ta’rif bering. 6. km100-80-160 a (b,d) nasosiga ta’rif bering. 7. …

2 / 22

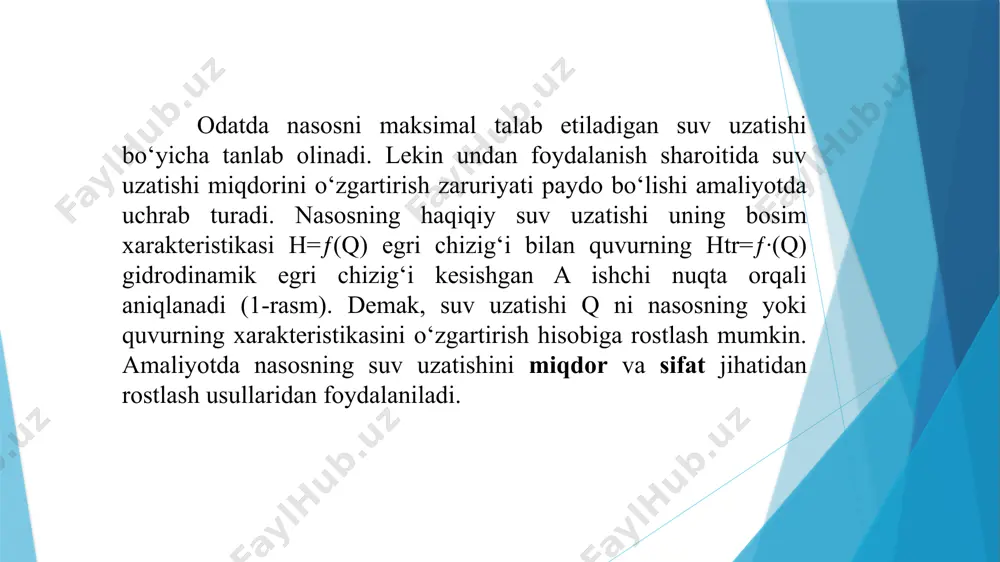

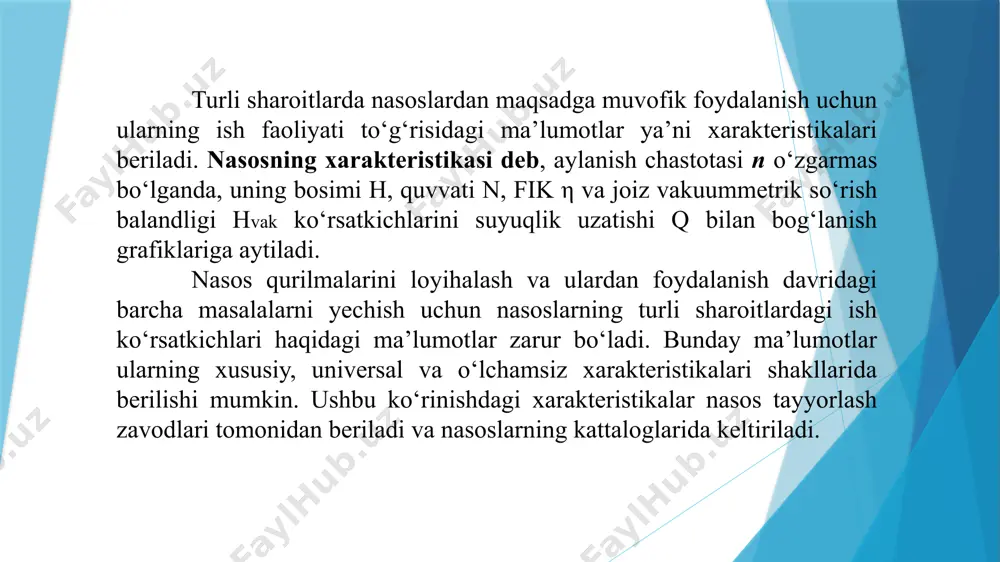

dagi ish ko‘rsatkichlari haqidagi ma’lumotlar zarur bo‘ladi. bunday ma’lumotlar ularning xususiy, universal va o‘lchamsiz xarakteristikalari shakllarida berilishi mumkin. ushbu ko‘rinishdagi xarakteristikalar nasos tayyorlash zavodlari tomonidan beriladi va nasoslarning kattaloglarida keltiriladi. odatda nasosni maksimal talab etiladigan suv uzatishi bo‘yicha tanlab olinadi. lekin undan foydalanish sharoitida suv uzatishi miqdorini o‘zgartirish zaruriyati paydo bo‘lishi amaliyotda uchrab turadi. nasosning haqiqiy suv uzatishi uning bosim xarakteristikasi h=ƒ(q) egri chizig‘i bilan quvurning htr=ƒ∙(q) gidrodinamik egri chizig‘i kesishgan a ishchi nuqta orqali aniqlanadi (1-rasm). demak, suv uzatishi q ni nasosning yoki quvurning xarakteristikasini o‘zgartirish hisobiga rostlash mumkin. amaliyotda nasosning suv uzatishini miqdor va sifat jihatidan rostlash usullaridan foydalaniladi. miqdor jihatidan rostlash usuli quyida keltirilgan bir necha xil yo'llar bilan amalga oshirilishi mumkin. 1. bosimli quvurdagi qulfak yordamida rostlash yoki drosellash. 2. qisman suvni bosimli tomondan so'rish tomoniga o'tkazish yo'li bilan rostlash. 3. ishchi g'ildirak kuraklarining burilishi burchagini o'zgartirib rostlash. 4.ishlayotgan nasoslar sonini o'zgartirish yo'li bilan rostlash. 5.markazdan …

3 / 22

kerak. bir xil xarakteristikali nasoslarning parallel ishlashi bu holda, nasoslardan umumiy bosim quvurigacha bo‘lgan masofa qisqa bo‘lganligi sababli, ularda gidravlik qarshiliklar yo‘q deb faraz qilamiz. umumiy bosim quvuriga qo‘shiladigan m nuqtada, ikkala nasos bosimi bir biriga teng bo‘ladi ya’ni, h=h1=h2 (1-rasm) nazariy suv sarfi esa ikki barobar ko‘payadi. qquv = q1 + q2 = 2q. 1-rasm. bir xil xarakteristikali nasoslarning parallel ishlashi. nasoslarning parallel ishlashi har xil xarakteristikali nasoslarning parallel ishlashi bu holda ham, nasoslardan umumiy bosim quvurigacha bo‘lgan masofadagi gidravlik qarshiliklarni yo‘q deb faraz qilamiz. 2-rasm. har xil xarakteristikali nasoslarning parallel ishlashi. har xil xarakteristikali nasoslarning parallel ishlashi ulardagi bosim bir xil bo‘lmaganligi sababli, nasoslarni quyidagicha ishga tushiramiz: bosimi katta bo‘lgan nasosni ishga tushiramiz, u suv hayday boshlaydi va suv sarfi oshgan sari bosimi kamayib boradi; ishlayotgan nasosning bosimi, ishlab turgan, ammo zadvijkasi yopiq turgan ikkinchi nasosning maksimal bosimiga tenglashgandan so‘ng, zadvijkani ochamiz. shu (m) nuqtadan boshlab, ikkala nasos …

4 / 22

chiqarib bera olmaganda, ikki yoki undan ortiq nasos ishlashiga to‘g‘ri keladi. suvni birinchi nasos bosim quvuri orqali ikkinchi nasosning so‘rish patrubkasiga uzatilishi, nasoslarni ketma – ket ulab ishlatish deyiladi. nasoslarni ketma – ket ulash, umumiy bosimni oshirish uchun qo‘llaniladi. ketma – ket ulashning asosiy shartlari: qum = q1 = q2 = … = qn hum = h1+ h2 + … + hn nasoslarni ketma–ket ulash bir xil xarakteristikali nasoslarni ketma–ket ulab ishlatish. ikkita ketma–ket ishlayotgan bir xil xarakteristikali nasoslarning umumiy bosim xarakteristikasini qurish uchun, bitta nasosning har bir suv sarfiga mos bosimini ikki barobar ko‘paytirish kerak. ketma–ket ishlayotgan ikki nasosning ishchi nuqtasi, umumiy bosim quvurlar sistemasi xarakteristikasi bilan kesishgan nuqtasi bo‘ladi (rasm). bir xil xakteristikali nasoslarning ketma-ket ishlash shartlari: suv sarfi - qum = q1 = q2 = …= qn bosimi- hum = h1 + h2 + … hn = nn1 bu yerda: n – asoslar soni. 3-rasm. bir xil …

5 / 22

-ket ishlayotgan har xil nasoslarning o‘rtacha fik quyidagi ifoda bilan aniqlanadi: amaliyotda katta bosim hosil qilish talab qilingan hollarda nasoslarni ketma-ket ulab ishlatish mumkin. lekin nasoslarning qobig‘i va ish detallarini yuqori bosimga chidamliligini e’tiborga olish zarur. ko‘p hollarda nasoslarning texnik xarakteristikalarida chegaralangan bosim qiymatlari ketiriladi. lekin bunday ko‘rsatkichlar berilmaganda nasos ishlab chiqaruvchi zavoddan tavsiyalar olinadi. e’tiboringiz uchun rahmat image1.png image3.png image2.wmf image4.png image5.jpeg image6.png image7.jpg image8.png image9.jpg image10.jpeg image11.jpeg image11.png image12.png image13.jpg 2 '. g quvorv h нкq =+× /docprops/thumbnail.jpeg
