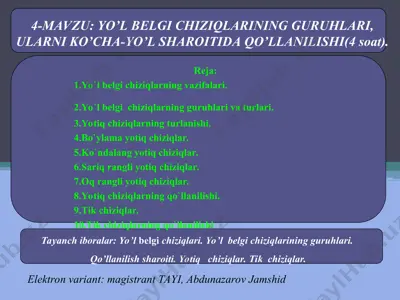

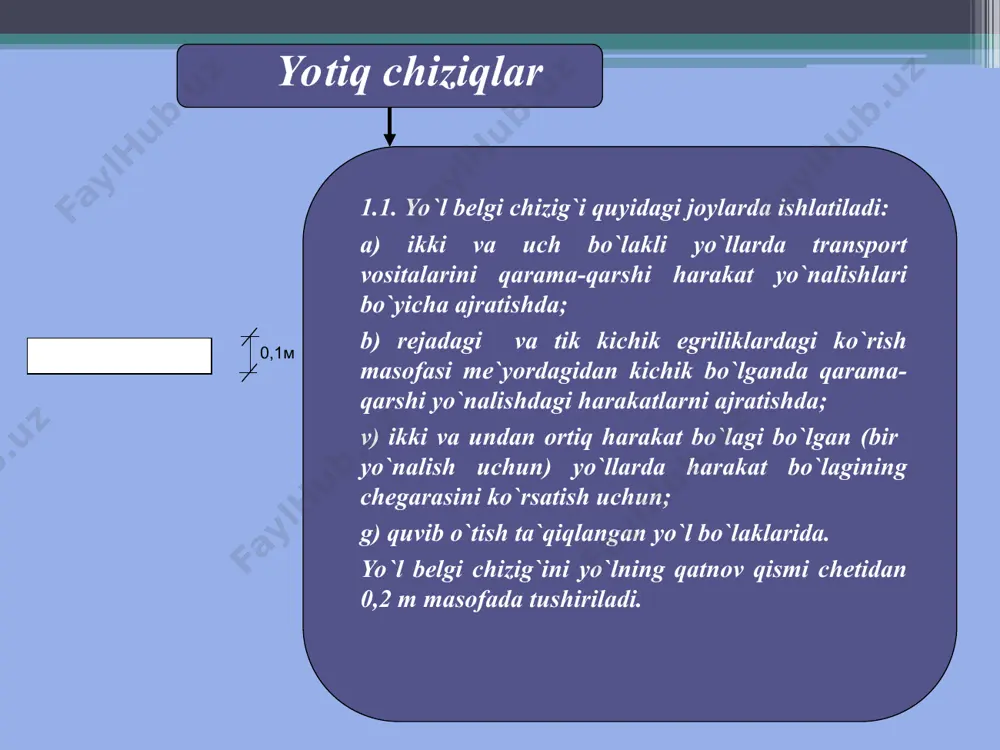

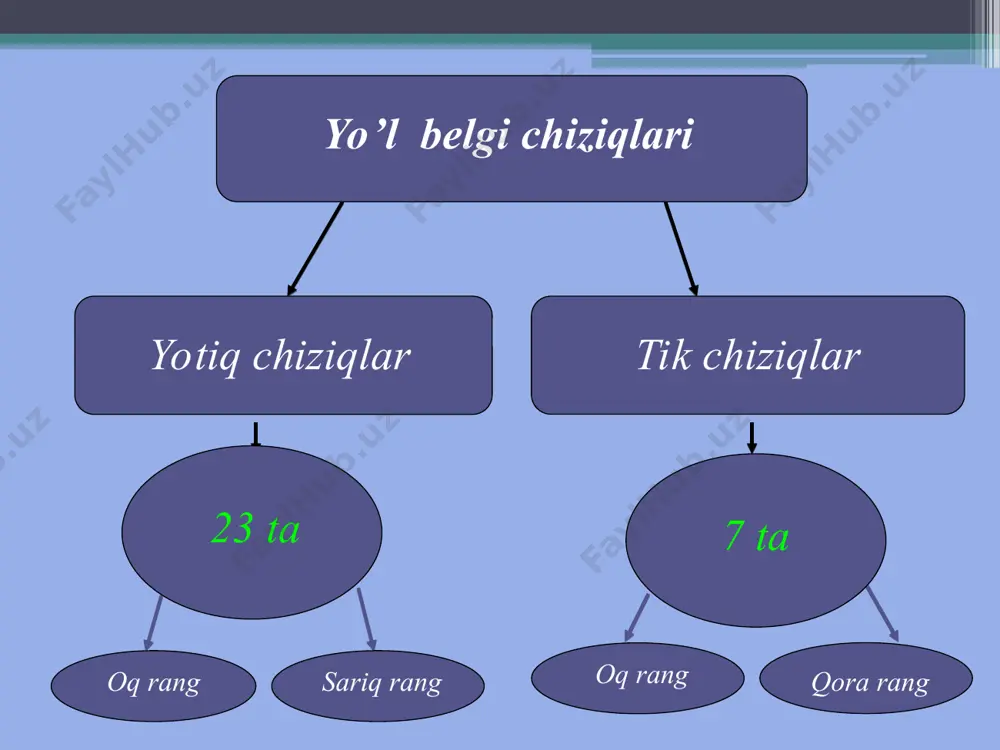

yo‘l belgi chiziqlarining guruhlari. ularni ko‘cha-yo‘l sharoitida qo‘llanilishi. 4-mavzu: yo’l belgi chiziqlarining guruhlari, ularni ko’cha-yo’l sharoitida qo’llanilishi(4 soat). tayanch iboralar: yo’l belgi chiziqlari. yo’l belgi chiziqlarining guruhlari. qo’llanilish sharoiti. yotiq chiziqlar. tik chiziqlar. reja: 1.yo`l belgi chiziqlarning vazifalari. 2.yo`l belgi chiziqlarning guruhlari va turlari. 3.yotiq chiziqlarning turlanishi. 4.bo`ylama yotiq chiziqlar. 5.ko`ndalang yotiq chiziqlar. 6.sariq rangli yotiq chiziqlar. 7.oq rangli yotiq chiziqlar. 8.yotiq chiziqlarning qo`llanilishi. 9.tik chiziqlar. 10.tik chiziqlarning qo`llanilishi elektron variant: magistrant tayi, abdunazarov jamshid yo’l belgi chiziqlari yotiq chiziqlar tik chiziqlar 23 tа 7 tа oq rang sariq rang сариқ ранг сариқ ранг oq rang qora rang yotiq chiziqlar 1.1. yo`l belgi chizig`i quyidagi joylarda ishlatiladi: a) ikki va uch bo`lakli yo`llarda transport vositalarini qarama-qarshi harakat yo`nalishlari bo`yicha ajratishda; b) rejadagi va tik kichik egriliklardagi ko`rish masofasi me`yordagidan kichik bo`lganda qarama-qarshi yo`nalishdagi harakatlarni ajratishda; v) ikki va undan ortiq harakat bo`lagi bo`lgan (bir yo`nalish uchun) yo`llarda harakat bo`lagining chegarasini …

2 / 18

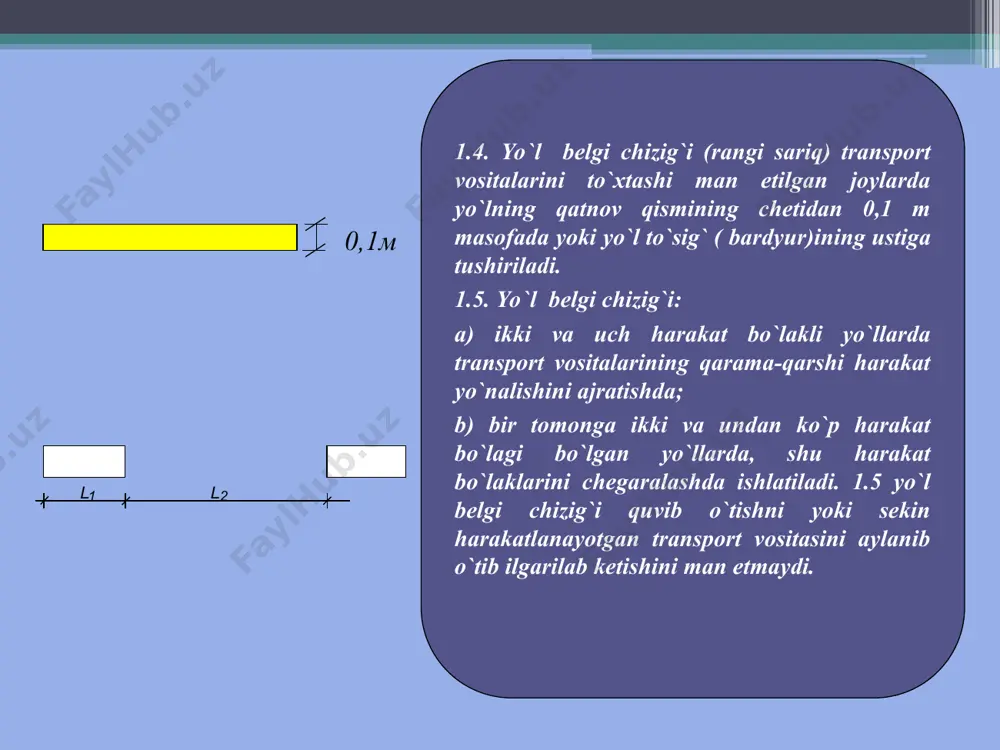

`i: a) ikki va uch harakat bo`lakli yo`llarda transport vositalarining qarama-qarshi harakat yo`nalishini ajratishda; b) bir tomonga ikki va undan ko`p harakat bo`lagi bo`lgan yo`llarda, shu harakat bo`laklarini chegaralashda ishlatiladi. 1.5 yo`l belgi chizig`i quvib o`tishni yoki sekin harakatlanayotgan transport vositasini aylanib o`tib ilgarilab ketishini man etmaydi. l 1 2 l 0,1м 1.6. yo`l belgi chizig`i 1.1. yoki 1.11 chiziqlariga yaqinlashib kelayotganda kami bilan 50 m masofada tushiriladi. 1.7. yo`l belgi chizig`i chorraha ichidagi harakat bo`laklarining chegaralarini belgilaydi. 1.8. yo`l belgi chizig`i tezlanish yoki sekinlashish bo`lagi bilan yo`lning qatnov qismidagi asosiy bo`lak o`rtasidagi chegarani belgilaydi. belgi chizig`ining enini avtomobil yo`llarida 0,2 m, avtomagistrallarda esa 0,4 m olinadi. 1.9. yo`l belgi chizig`i reversiv (o`zgarib) tartibga solish amalga oshirilgan yo`llarda shu reversiv harakat bo`lagining chegrasini belgilaydi va qarqma-qarshi yo’nalishdagi transport oqimini ajratadi (reversiv svetafori o’chirilgan holatda). belgi chiziq o`lchamlari tezlikka bog`liq holda qo`llaniladi. 0,5 м 0,5 м 0,1 м 0,1 м 1 …

3 / 18

an o`tishlar oldida chiziladi. 1.12 belgi chizig`i bilan kesishayotgan yo`l qatnov qismining chegarasigacha yoki piyodalar o`tish joyigacha bo`lgan masofa 3 m dan oshmasligi kerak, agarda svetofor yon tomondan o`rnatilgan bo`lsa. agarda svetofor yo`lning qatnov qismi tepasiga o`rnatilgan bo`lsa, 10 m dan ko`p bo`lmasligi kerak. temir yo`ldan o`tishlarida svetoforli shlagbaum bilan 1.12 chizig`i orasidagi masofa 5 m, agar umuman shlagbaum bo`lmasa, eng yaqin rels bilan 1.12 belgi chizig`i orasi 10 m dan kam bo`lmasligi kerak. 1.13. yo`l belgi chizig`i. bu chizig`i 2.4 yo`l belgisi qo`yilgan yo`nalishda qatnov qismining butun eniga chiziladi 0,4 м 0,5 м 0,3 м 0,9 м 0,4 м 0,6 м 0,4 м 0,6 м 0,4 м 0,2 м 0,6 м 0,6 м 300 1,2 м 0,52 м 0,2 м 1.14. yo’l belgi chizig’i piyodalar o’tish joyini belgilaydi. ularning eni piyodalarning 1 soatda o’tishiga bog’liq bo’lib, agarda 1 soatda 500 piyoda o’tsa, unda piyodalar yo’lagining eni 1 m olinishi …

4 / 18

alarda harakat polosalari bo’yicha yo’naltirishda ishlatilib to’g’riga, to’g’riga va chapga, chapga, to’g’riga va o’ngga, o’ngga strelkalar bilan chiziladi. ularni 20-30 m masofada ikki yoki uch marotaba chorrahaga yaqinlashib kelayotgan joyda takrorlash kerak. 1.19. yo’l belgi chizig’i qatnov qismining tor joyiga yoki ro’paradan kelayotgan transport vositalarining oqimlarini ajratuvchi 1.1 yoki 1.11 chizig’iga yaqinlashayotgan yo’l uchastkalarida belgilanadi. ularni harakat yo’nalishi bo’yicha bir - biridan 45, 30, 15 m ketma-ketlikda harakat polosasining o’rtasida yo’l o’qiga parallel ravishda joylashtirish lozim. 1.20. yo’l belgi chizig’i 1.13 yo’l chizig’iga 2-10 m yaqinlashish oldidan chiziladi. 1.21. yo’l belgi chizig’i 2.5 belgisi o’rnatilgan va 1.12 yo’l belgi chizig’i chizilgan joyga 2-10 m qolganda chiziladi. 1.18 1.19 1.20 1.21 1.22. yo’l belgi chizig’i yo’l (marshrut) raqamini belgilashda ishlatiladi. agarda son oldidan «e» harfi qo’yilsa, u xalqaro ahamiyatga ega ekanligi ko’rsatiladi. 1.23. yo’l belgi chizig’i yo’lning faqat jamoat transportlari foydalanishi uchun belgilangan harakat polosasida chiziladi. bu belgilarni chorrahadan 50 m …

5 / 18

q tumbalar qo’yilgan vaqtda belgilanadi. 2.1 2.2 2.3 2.4. yo`l belgi chizig`i yo`naltiruvchi ustunchalarni, to`siqlar va yo`l belgilarining tayanchlarini belgilaydi. bunda qora belgi chizig`ining pastga qaragan tomoni qatnov qismiga yo`naltirilishi kerak. 2.5. yo`l belgi chizig`i to`g`ri yo`l uchastkalarida o`rnatilgan to`siqlarning boshlanishidan 10 m masofada yuza qismiga belgilanadi. rejadagi egrilikning radiusi 50 m dan kam bo`lgan hollarda va yo`llar ikki sathda kesishishgan joylarda o`rnatilgan to`siqlarning butun uzunasi bo`yicha yuza qismini belgilashda ishlatiladi. 2.6. yo`l belgi chizig`i yon to`siqlarni yuzasiga tushiriladi (bundan oldingi punktlardan boshqa, tashqari hollarda). yon to`siqlarda yoki yo`naltiruvchi ustunchalarda o`rnatilgan 2.4, 2.5, 2.6 belgi chiziqlari nur qaytaruvchi elementlar bo`lishi kerak. bunda yo`lning o`ng tomonida o`rnatilgan elementlarning rangi qizil, chap tomondagisi esa sariq bo`lishi kerak. 2.7. yo`l belgi chizig`i qatnov qismining sathidan balandroq qilib o`rnatilgan xavfsizlik orolchalari chetini hamda rejadagi egrilikni belgilashda ishlatiladi. h-bordyur balandligi, b- bordyur eni 2.4 2.5 2.6 2.7 2 rasm. 1.11 chizig`ining qo`llanilishi. 1 rasm. 1.11 …
