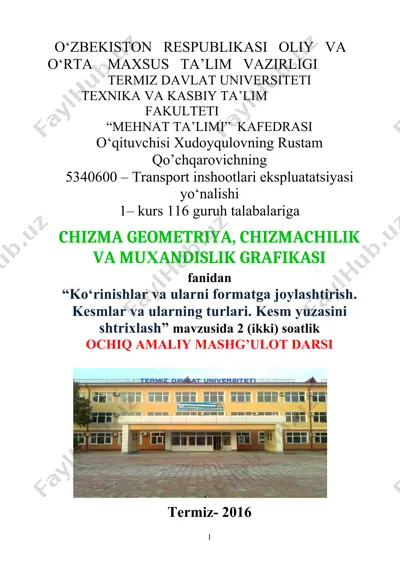

ўзбекистон республикаси олий ва o‘zbekiston respublikasi oliy va o‘rta maxsus ta’lim vazirligi termiz davlat universiteti texnika va kasbiy ta’lim fakulteti “mehnat ta’limi” kafedrasi o‘qituvchisi xudoyqulovning rustam qo’chqarovichning 5340600 – transport inshootlari ekspluatatsiyasi yo‘nalishi 1– kurs 116 guruh talabalariga chizma geometriya, chizmachilik va muxandislik grafikasi fanidan “ko‘rinishlar va ularni formatga joylashtirish. kesmlar va ularning turlari. kesm yuzasini shtrixlash” mavzusida 2 (ikki) soatlik ochiq amaliy mashg’ulot darsi termiz- 2016 mavzu ko‘rinishlar va ularni formatga joylashtirish. kesmlar va ularning turlari. kesm yuzasini shtrixlash amaliy mashg‘ulotining o‘qitish texnoligiyasi vaqti – 2 soat talabalar soni: 1 ta guruh. o‘quv mashg‘ulotining shakli vizual material va amaliy ish amaliy mashg‘ulotning rejasi 1. ko’rinishlar va ularning turlari. 2. kesmlar va ularning turlari 3. kesm yuzasini shtrixlash. o‘quv mashg‘ulotining maqsadi: detal va inshoatlarning ko’rinishlarini, kerakli kesmlarni va kesm yuzalarni shtrixlashlarni o‘rgatish. pedagogik vazifalar: 1. ko‘rinishlar va kesm turlari to’g’risida umumiy ma’lumotlar berish o‘quv faoliyatining natijalari: ko‘rinishlar va kesm turlari …

2 / 16

tadi, yozib oladi va berilgan masalalarni echadi 2-bosqich. asosiy (60 min.) 2.1.talabalarning e’tiborini jalb etish uchun xar xil masalalar beriladi. 2.1.eshitadi. berilgan topshiriqlarni dars davomida bajaradi 2.2.o‘qituvchi vizual materiallardan foydalangan holda ma’ruzani bayon etishda davom etadi (3-ilova). 2.2.chizmalar bilan tanishib, ularning mazmunini muhokama qiladi. 2.3.talabalarga mavzuning asosiy tushunchalariga e’tibor qaratishi uchun interaktiv metodlardan foydalanadi (4-ilova). 2.3.interaktiv metodlar orqali mavzuni o‘zlashtiradi. 3-bosqich yakuniy (10 min.) 3.1.mavzuga yakun yasaydi va talabalar e’tiborini asosiy masalaga qaratadi. 3.1.eshitadi, o‘z fikrlariga aniqlik kiritadi. 3.2.faol ishtirok etgan talabalar baholanadi. 3.2.baholash mezoni bilan tanishadi va ball to‘playdi. 3.3. uyga vazifa: 3.3.topshiriqni yozib oladi. reja. 1. ko’rinishlar va ularning turlari. 2. kesmlar va ularning turlari 3. kesm yuzasini shtrixlash . tayanch iboralar. ko’rinich, bosh ko’rinish, ko’shimcha ko’rinish, maxalliy ko’rinish, kesm, chetga chiqarilgan, ko’rinish orasiga joylashtirilgan kesm va ustiga chizilgan kesm ko’rinishlar. mashinasozlik chizmachiligida proeksiyalar ko’rinishlar deb ataladi. buyum sirtining kuzatuvchiga qaratilgan ko’rinar qismining tasviri ko’rinish deyiladi. ko’rinishlar soni …

3 / 16

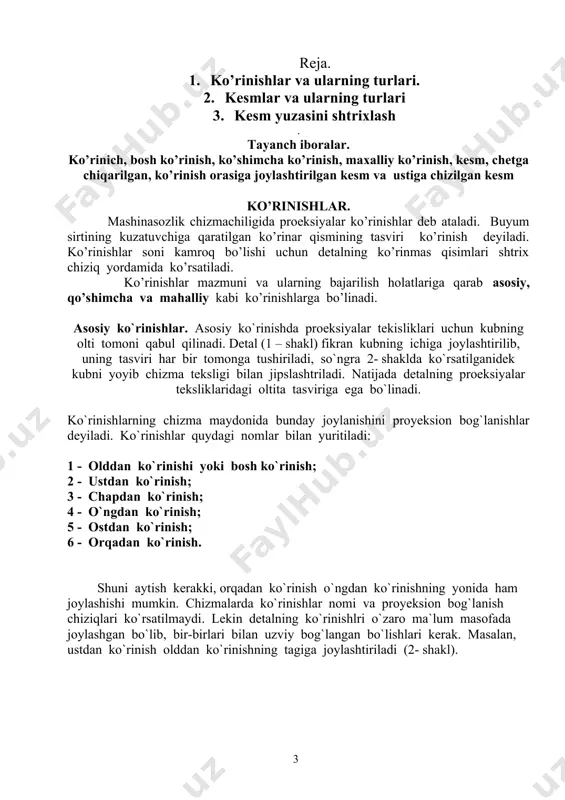

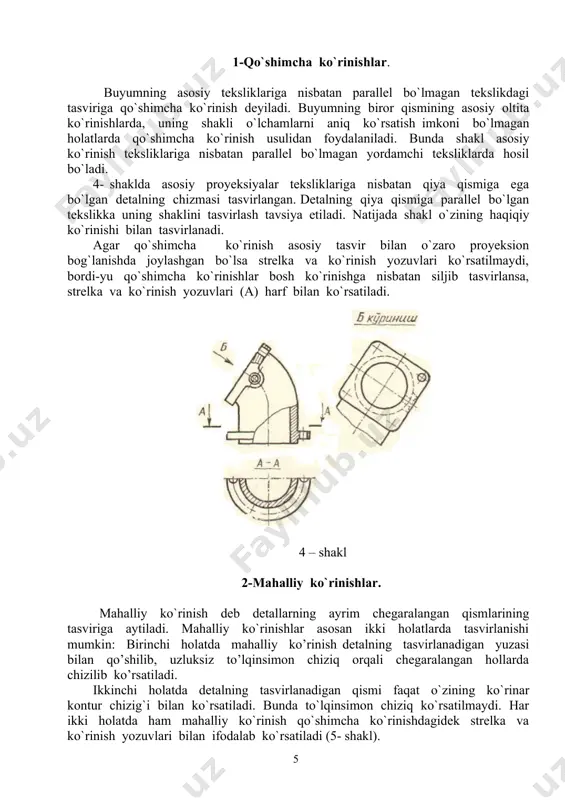

`rinishlar quydagi nomlar bilan yuritiladi: 1 - olddan ko`rinishi yoki bosh ko`rinish; 2 - ustdan ko`rinish; 3 - chapdan ko`rinish; 4 - o`ngdan ko`rinish; 5 - ostdan ko`rinish; 6 - orqadan ko`rinish. shuni aytish kerakki, orqadan ko`rinish o`ngdan ko`rinishning yonida ham joylashishi mumkin. chizmalarda ko`rinishlar nomi va proyeksion bog`lanish chiziqlari ko`rsatilmaydi. lekin detalning ko`rinishlri o`zaro ma`lum masofada joylashgan bo`lib, bir-birlari bilan uzviy bog`langan bo`lishlari kerak. masalan, ustdan ko`rinish olddan ko`rinishning tagiga joylashtiriladi (2- shakl). 1 – shakl 2 – shakl 1-qo`shimcha ko`rinishlar. buyumning asosiy teksliklariga nisbatan parallel bo`lmagan tekslikdagi tasviriga qo`shimcha ko`rinish deyiladi. buyumning biror qismining asosiy oltita ko`rinishlarda, uning shakli o`lchamlarni aniq ko`rsatish imkoni bo`lmagan holatlarda qo`shimcha ko`rinish usulidan foydalaniladi. bunda shakl asosiy ko`rinish teksliklariga nisbatan parallel bo`lmagan yordamchi teksliklarda hosil bo`ladi. 4- shaklda asosiy proyeksiyalar teksliklariga nisbatan qiya qismiga ega bo`lgan detalning chizmasi tasvirlangan. detalning qiya qismiga parallel bo`lgan tekslikka uning shaklini tasvirlash tavsiya etiladi. natijada shakl o`zining …

4 / 16

ar kontur chizig`i bilan ko`rsatiladi. bunda to`lqinsimon chiziq ko`rsatilmaydi. har ikki holatda ham mahalliy ko`rinish qo`shimcha ko`rinishdagidek strelka va ko`rinish yozuvlari bilan ifodalab ko`rsatiladi (5- shakl). 5- shakl kesimlar buyumning bitta yoki bir nechta teksliklar bilan fikran kesilishida ana shu kesishgan joyining chizmada tasvirlanishi kesim deb aytiladi. kesimlar chizmada joylashtirilishiga qarab chetga chiqarilgan, ko’rinish orasiga joylashtirilgan kesm va ustiga chizilgan kesm turlariga bo’linadi ўз-ўзини текшириш ва баҳолаш учун назорат саволлари: 1) кесимлар деб нимага айтамиз? 2) кесимлар нима учун ишлатилади? 3) кесим чизиғи қандай белгиланади ва қачон ишлатилади? 4) четга чиқарилиб тасвирланган кесим контури қандай чизиқ билан cхизилади? 5) кесувчи текисликларни танлашда қандай кесим ҳосил қилишига эътибор бериш лозим? кесим турларини аниқлаш кесим бажарилсин berilgan detalning 6 ko’rinishi chizilsin uy ishi topshirig’i. berilgan detalning garizantal frantal va profi ko’rinishlari chizilsin. foydalaniladigan asosiy darsliklar va o‘quv qo‘llanmalar ro‘yxati 1. murodov sh.xakimov l, jumaev m. va boshqalar. «chizma geometriya kursi» 2006 2 …
