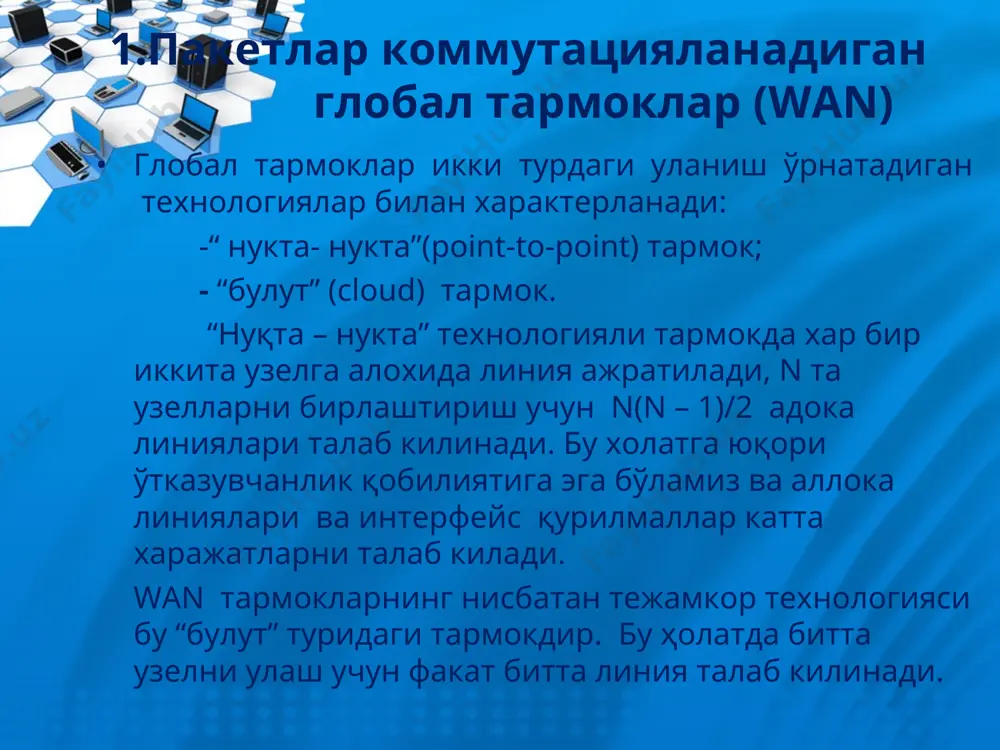

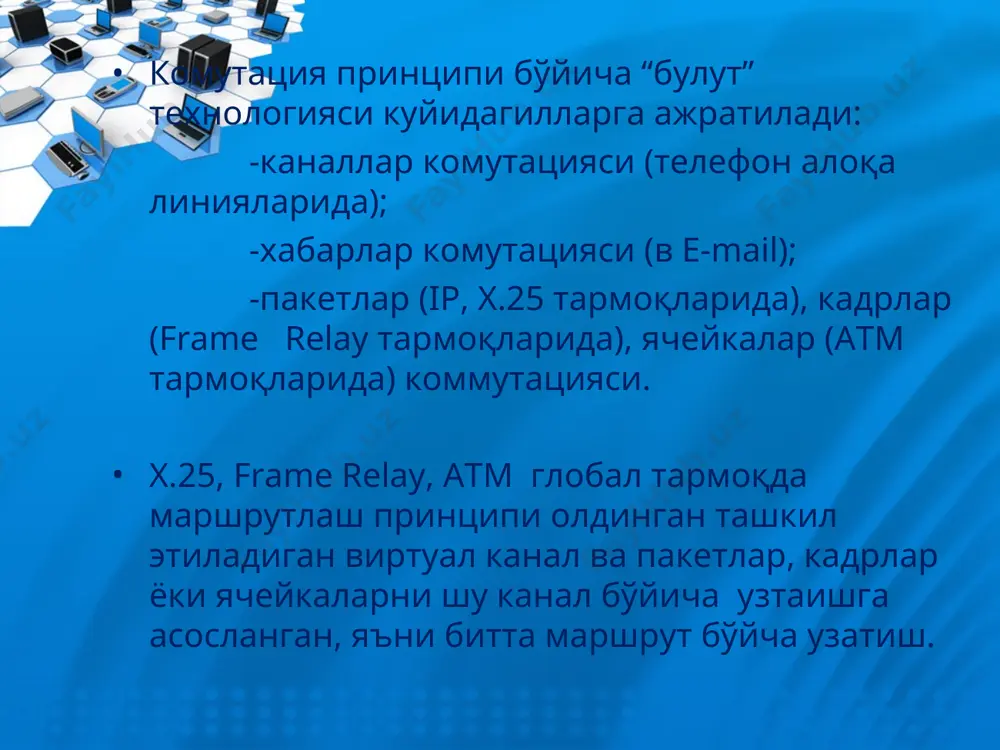

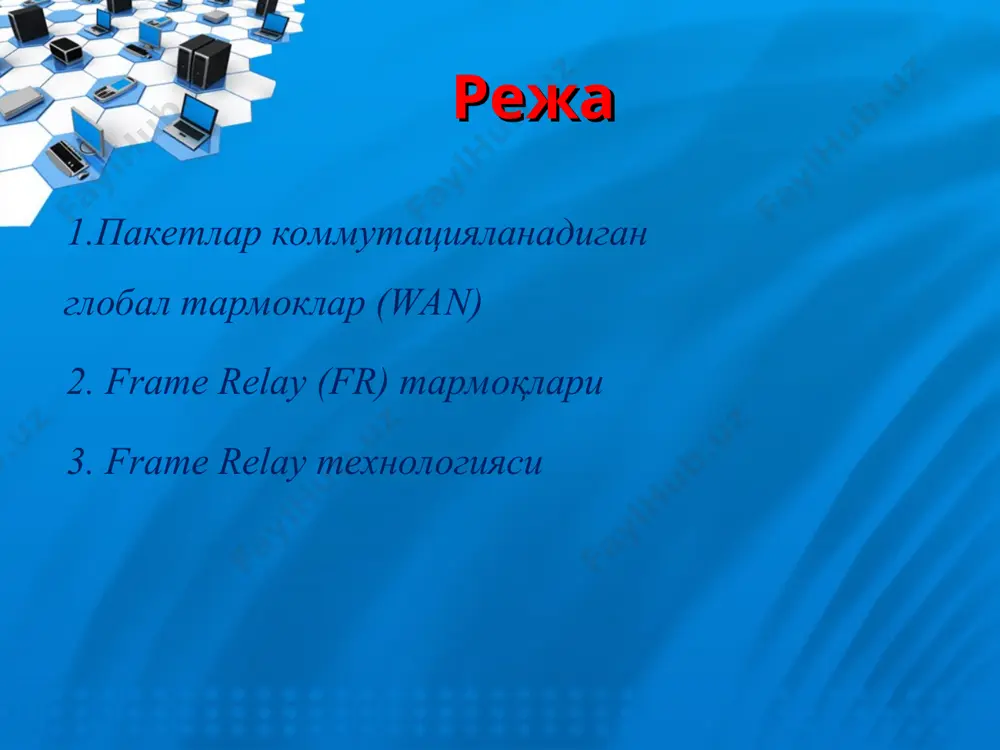

1691150812.ppt слайд 1 frame relay технологияси режа 1.пакетлар коммутацияланадиган глобал тармоклар (wan) 2. frame relay (fr) тармоқлари 3. frame relay технологияси 1.пакетлар коммутацияланадиган глобал тармоклар (wan) глобал тармоклар икки турдаги уланиш ўрнатадиган технологиялар билан характерланади: -“ нукта- нукта”(point-to-point) тармок; - “булут” (cloud) тармок. “нуқта – нукта” технологияли тармокда хар бир иккита узелга алохида линия ажратилади, n та узелларни бирлаштириш учун n(n – 1)/2 адока линиялари талаб килинади. бу холатга юқори ўтказувчанлик қобилиятига эга бўламиз ва аллока линиялари ва интерфейс қурилмаллар катта харажатларни талаб килади. wan тармокларнинг нисбатан тежамкор технологияси бу “булут” туридаги тармокдир. бу ҳолатда битта узелни улаш учун факат битта линия талаб килинади. комутация принципи бўйича “булут” технологияси куйидагилларга ажратилади: -каналлар комутацияси (телефон алоқа линияларида); -хабарлар комутацияси (в e-mail); -пакетлар (ip, x.25 тармоқларида), кадрлар (frame relay тармоқларида), ячейкалар (атм тармоқларида) коммутацияси. x.25, frame relay, atm глобал тармоқда маршрутлаш принципи олдинган ташкил этиладиган виртуал канал ва пакетлар, кадрлар ёки ячейкаларни …

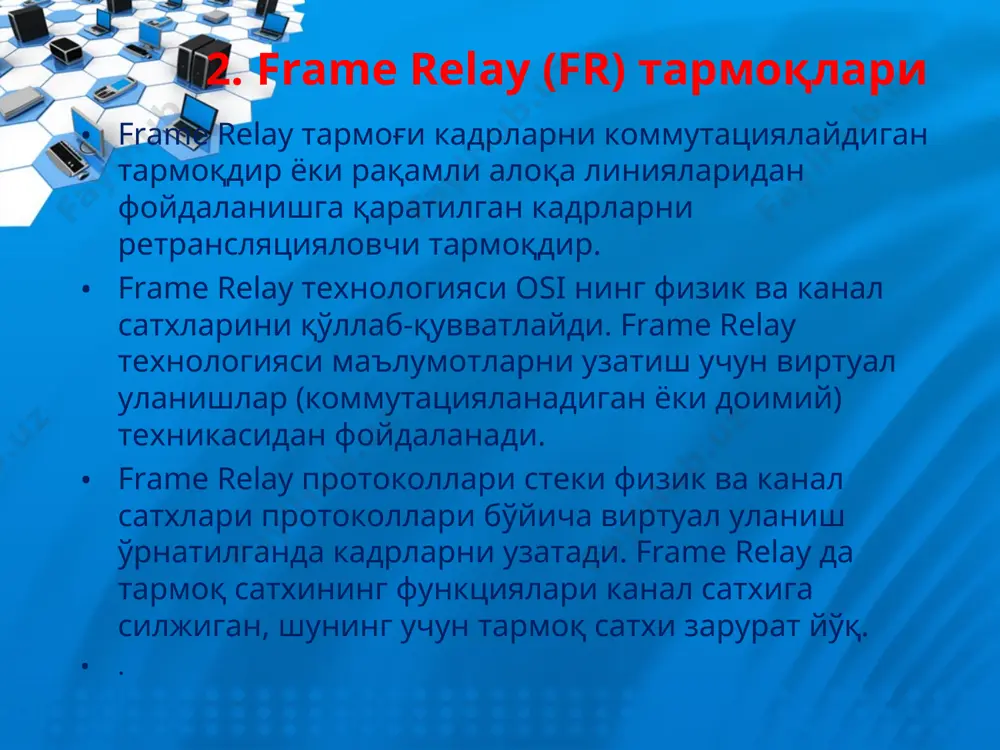

вжуд, у маршрутлаш ва трафикни коммутациялашда ишлатилади. frame relay – битта алоқа каналида бир нечта маълумотлар оқимини мультиплексирлайди. кадрлар коммутатордан узатилганда ўзгартиришларга дучор қилинмайди, шунинг учун тармоқ кадрлар ретрансляцияси деб номланади. шундай қилиб, тармоқ пакетларни эмас, кадрларни коммутациялайди. маълумотларни узатиш тезлиги 44 мбит/с гача бўлади, лекин бунда маълумотлар бутлиги ва уларни етказиш аниқлиги кафолатланмайди. frame relay маълумотларни сифати яхши рақамли каналларда узатишга мўлжалланган, шунинг учун унинг канал сатхида узеллар орасида уланиш бажарилишини текшириш ва маълумотлар аниқлигини назоратлаш мавжуд эмас. кадрлар локал тармоқлар коммутаторларидагига ўхшаш холда ўзгартиришсиз ва назоратсиз узатилади. шунинг хисобига frame relay тармоқлари юқори унумдорликка эга бўлади. кадрларда хатоликлар аниқланганда, кадрлар такрорий узатилмайди, балки бузилган кадрлар яроқсиз деб топилади. маълумотлар аниқлигининг назорати osi моделининг юқорироқ сатхларида амалга оширилади. frame relay тармоқлари корпоратив ва худудий тармоқларда қуйидаги сифатларда кенг қўлланади: -олисдаги локал тармоқлар (корпоратив тармоқларда) орасида маълумотлар алмашиниш учун каналлар сифатида; -локал ва худудий (глобал) тармоқлар орасида маълумотлар алмашиниш учун …

затиш каналлари қўлланади, шунинг учун кечикишга сезгир трафикни (товуш ва мультимедиа маълумотлари) узатиш имконияти мавжуд. магистрал каналларда frame relay тармоқлари оптик-толали кабеллардан фойдаланади, кириш каналларида эса юқори сифатли ўралган жуфтликлар қўлланиши мумкин. 7.1-расмда frame relay тармоғининг структуравий схемаси келтирилган. frame relay тармоқлари қуйидаги асосий элементлардан ташкил топади: 1.dte (data terminal equipment) – маълумотлар узатиш аппаратураси (маршрутизаторлар, кўприклар, шк). 2. dce (data circuit-terminating equipment) – маълумотлар узатиш каналининг охирги ускунаси (тармоққа киришни таъминлайдиган телекоммуникацион ускуна). 7.1-расм. frame relay тармоғининг структуравий схемаси frame relay нинг физик сатхи. физик сатхда frame relay рақамли ажратилган алоқа канали, физик сатхнинг i.430/431протоколидан фойдаланади. frame relay нинг канал сатхи. frame relay тармоғида виртуал каналларнинг иккита туридан фойдаланади: доимий (pvc) ва коммутацияланадиган виртуал каналлар. канал сатхида маълумотлар оқими кадрларга структураланади, кадрдаги маълумотлар майдони ўзгарувчан қийматга эга, лекин 4096 байтдан ошмайди. канал сатхи lap-f протоколда амалга оширилади. lap-f протоколи ишлаш иккита режимига эга: асосий ва бошқариш. асосий режимда кадрлар …

: - сифатли алоқа каналлари нархининг баландлиги; - кадрларни етказиш аниқлиги таъминланмайди. 3. frame relay технологияси frame relay (кадрлар коммутацияси) деб аталган технология, дастлаб isdn тармоғида фойдалапниш учун 1980 йиллар бошида ишлаб чиқилган эди. frame relay технологияси osi нинг физик в канал сатхларида ахборотли ўзаро боғланишни таъминлайди ва маълумотлар узатиш жараёнида физик канал ресурсларини динамик тақсимлаш учун мўлжалланаган эди. frame relay технологиясини қўллаш x.25 ва isdn технологияларига нисбатан бир қатор афзалликни таъминлади, улар тақсимланган ҳисоблаш ресурсларига киришни таъминлади. жадвалда бу технологиялар айрим параметларининг таққосланиши келтирилган. параметр isdn x.25 fr чақириққа қайдланган полосани ажратиш + − − виртуал каналлар − + + тайёрликнинг юқори даражалиги + − + кечикишнинг кичик қиймати + − + каналдан фойдаланиш самарасинин юқорилиги − − + масштаблаш имконияти − + + каналдан фойдаланиш нархининг пастлиги − − + frame relay тармоқларининг тузилиш принциплари ва компонентлари frame relay технологиясида ахборотли боғланиш фақат физик ва канал сатхида амалга …

ига эга умумий кира олишли тармоқланиши, ёки ускуналари хусусий эгаликда бўлган тармоқ хизматларига интерфейс сифатида ишлатилиши мумкин. хусусий тармоқни амалга ошриш оддий усули- анъанавий т1 мультиплексорларни ахборот қурилмалари учун frame relay интерфейслари билан тўлдириш, шунингдек амалий масалалар, яъни товуш узатиш ва видео-телеконференциялар ўтказиш учун бошқа интерфейслар (frame relay махсуслаштирилган бўлмаслик) билан тўлдиришдир. 7.2- расмда “frame relay гибрид тармоғи” конфигурацияси кўрсатилган. 7.2- расм. frame relay гибрид тармоғи умумий кира олишли тармоққа хизмат кўрсатишда frame relay телекоммуникация линияларини марказий офисларида (co) frame relay нинг коммутацион ускуналарини жойлаштириш йўли билан кенгайтирилади. бу ҳолда фойдаланувчилар трафикни сезгир хизматлардан фойдаланланганлиги учун тарифларда иқтисодий фойдали амалга ошириши мумкин,шунингдек тармоқ ускуналарини маъмурийлик қўллаб туриш ва хизмат кўрсатиш ишларидан озод бўладилар. тармоқнинг исталган тури учун фойдаоланувчи қурилмаларини тармоқ ускуналарига улайдиган линиялар, ахборот узатиш тезликларини кенг диапазонидан, танланган тезликда ишлари мумкин. 56кб/с дан 2мб/с гача диапазондаги тезликлар намунавийдир, frame relay технология бундан пастроқ ва юқорироқ тезликларни таъминлаши мумкин. хулоса …
