1 / 37

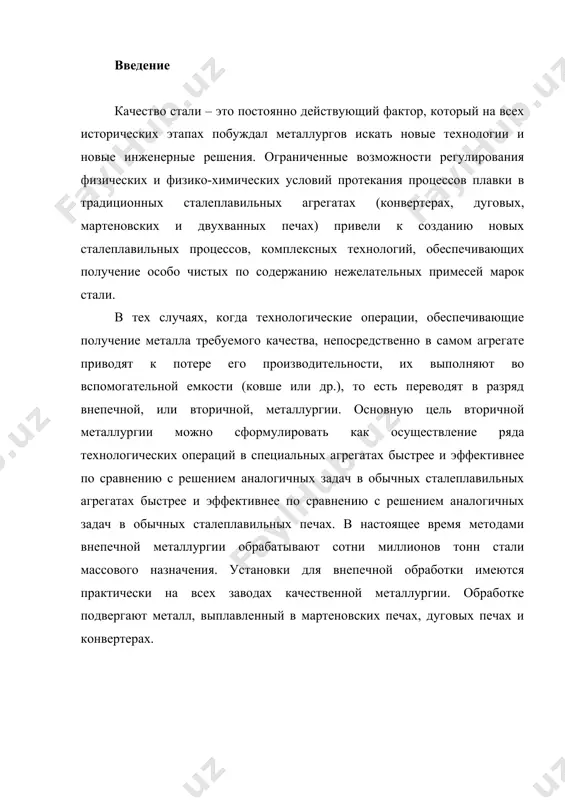

внепечная набор задание ёмкость конвертера 125 т. готовая сталь 12гс гост 19282-73 с mn si p s cu ni сr 0,12-0,18 0,4-0,7 0,17-0,37 не более 0,035 не более 0,035 не более 0,3 не более 0,3 не более 0,7-1 в графической части представлен порционный вакууматор. введение качество стали – это постоянно действующий фактор, который на всех исторических этапах побуждал металлургов искать новые технологии и новые инженерные решения. ограниченные возможности регулирования физических и физико-химических условий протекания процессов плавки в традиционных сталеплавильных агрегатах (конвертерах, дуговых, мартеновских и двухванных печах) привели к созданию новых сталеплавильных процессов, комплексных технологий, обеспечивающих получение особо чистых по содержанию нежелательных примесей марок стали. в тех случаях, когда технологические операции, обеспечивающие получение металла требуемого качества, непосредственно в самом агрегате приводят к потере его производительности, их выполняют во вспомогательной емкости (ковше или др.), то есть переводят в разряд внепечной, или вторичной, металлургии. основную цель вторичной металлургии можно сформулировать как осуществление ряда …

2 / 37

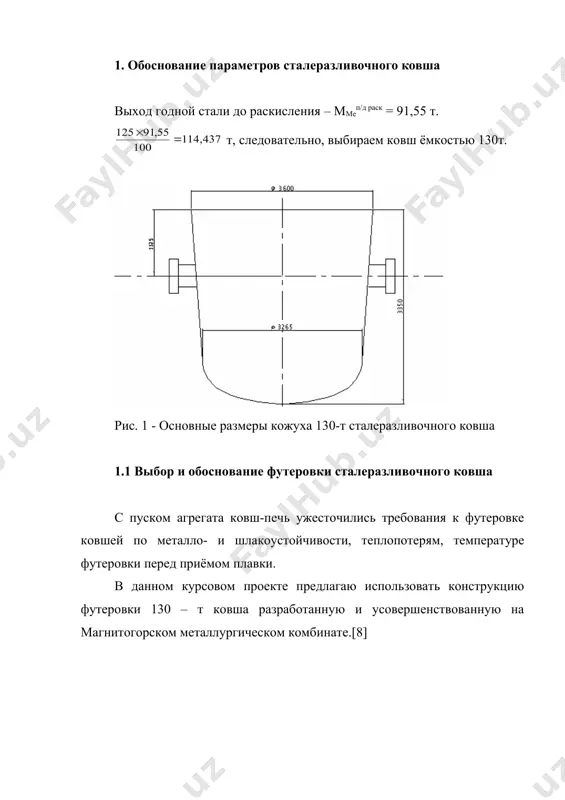

ском агрегата ковш-печь ужесточились требования к футеровке ковшей по металло- и шлакоустойчивости, теплопотерям, температуре футеровки перед приёмом плавки. в данном курсовом проекте предлагаю использовать конструкцию футеровки 130 – т ковша разработанную и усовершенствованную на магнитогорском металлургическом комбинате.[8] рис. 2 периклазофорстеритоуглеродистый огнеупор mgo=65-80%, sio2 20% и с незначительно плотность ,кг/м3 температура 0с теплопроводность ,вт/(м к) теплоёмкость с ,кдж/(кг к) температуропроводность а ,м2/ч огнеупорность начала деформации рабочая 2600-2800 2200-2400 1500-1700 1650-1700 4,7-170 =2,37 1,05+29 3 1.2 выбор дутьевых продувочных устройств наиболее преимущественным (простота устройства, отсутствие дополнительных огнеупорных материалов) способом продувки является продувка металла через шиберный затвор. газ вводят через металлическую трубку-фурму диаметром 8-16 мм, вставленную в выпускные отверстия деталей шиберного затвора. по окончанию продувки подвижная плита устанавливается в положение «закрыто» и при этом она перерезает трубку фурму. 2. расчет основных параметров обработки стали 2.1 расчёт раскисления и легирования для данного расчета при выплавке стали марки 12гс принят следующий угар элементов раскислителей: углерода …

3 / 37

.ст. – содержание соответствующего элемента в готовой стали, %; [%э]пер.раск – содержание соответствующего элемента перед раскислением, %; [%э]ферроспл. – содержание соответствующего элемента в ферросплаве, %. мfesi = = 0,687 кг. мfeмп = = 0,523 кг 2.2 расчёт процесса десульфурации стали в ковше расчет процесса десульфурации cтaлu в ковше тшс химический состав тшс: сао = 50% а12о3 = 36% sio2 = 10% mgo = 3% mno = 0% расход тшс 10 кг/т стали. необходимое количество тшс: т. mпгот.ст. =0,542% , угар 20% siгот.ст. =0,289% , угар 20% а1гот.ст. =0,03% , угар 100% таблица 3 – состав печного шлака сао mno mgo sio2 а12о3 51,293% 4,834% 2,076% 14,656% 1,816% принимаем, что в ковш попадает 5 % печного шлака таблица 4 – количество оксидов образующихся при раскислении стали элемент концентрация в стали % угар элементов введено в сталь с учётом угара, % образуется оксидов, кг mn 0,542 0,065 si 0,289 0,072 0,361 а1 …

4 / 37

определение снижения температуры металла снижение температуры складывается из: потерь тепла при раскислении металла траскисл; потерь при обработке металла тшс; потерь тепла при выпуске металла из агрегата твып; потерь тепла при выдержке металла в ковше твыдерж; потерь тепла через футеровку ковша тфут; потерь при продувке металла аргоном. таким образом, определится температура. на которую будет необходимо нагреть металл в печь-ковше. тнагр = траскисл + ттшс + твып+ твыдерж + тфут + тпрод изменение температуры металла при раскислении изменение температуры металла при обработке тшс - затраты тепла на нагрев тшс до температуры разложения известняка: , кдж где - теплоёмкость смеси,1,246 кдж/кг0с; тразл – температура разложения, 9100с; - количество тшс, 10 кг. - затраты тепла на разложение извести: количество извести в тшс мсао=5 кг. количество со2, получаемое при разложение недопала, принимаем ппп=5,00%. м со2=5 5/100=0,25 кг - количество разлагаемого известняка при этом составит: м сасоз=0,25 100/44= 0,568 кг q2= м сасоз 1776,5=0,568 1776,5 = …

5 / 37

а металла в ковше, кг; с - удельная теплоемкость стали, равная 850 дж/(кг · к); - время выпуска металла, 4 мин. площадь излучающей поверхности жидкой стали принимается в струе ~ 2,5 м2. на зеркале ковша. общая площадь излучения жидкой стали в струе и на зеркале ковша равна f м2 тогда потери тепла через футеровку во время выдержки ковша теплота, отданная сталью на нагрев футеровки: где - снижение температуры стали; с – удельная теплоёмкость стали, 0,850 кдж/(кг к); м – масса стали в ковше, кг потери тепла через кладку ковша: где - потери тепла с 1м3 футеровки во время пребывания стали в ковше; – площадь огнеупорной кладки ковша (днище + стены), м2. где = 5,6 - теплопроводность огнеупора, вт/(м к); а = 5,4 10-3 – температуропроводность огнеупора, м2/ч; т1 и т0 – температура стали и огнеупоров ковша соответственно, принимаем температуру футеровки 8000с; - время контакта огнеупора с жидкой сталью, 0,4 часа. …
