1 / 6

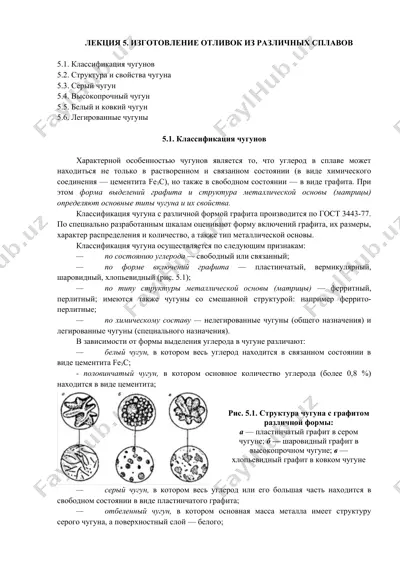

реферат лекция 5. изготовление отливок из различных сплавов 5.1. классификация чугунов 5.2. структура и свойства чугуна 5.3. серый чугун 5.4. высокопрочный чугун 5.5. белый и ковкий чугун 5.6. легированные чугуны 5.1. классификация чугунов характерной особенностью чугунов является то, что углерод в сплаве может находиться не только в растворенном и связанном состоянии (в виде химического соединения — цементита fe3c), но также в свободном состоянии — в виде графита. при этом форма выделений графита и структура металлической основы (матрицы) определяют основные типы чугуна и их свойства. классификация чугуна с различной формой графита производится по гост 3443-77. по специально разработанным шкалам оценивают форму включений графита, их размеры, характер распределения и количество, а также тип металлической основы. классификация чугуна осуществляется по следующим признакам: · по состоянию углерода — свободный или связанный; · по форме включений графита — пластинчатый, вермикулярный, шаровидный, хлопьевидный (рис. 5.1); · по типу структуры металлической основы (матрицы) — ферритный, перлитный; имеются …

2 / 6

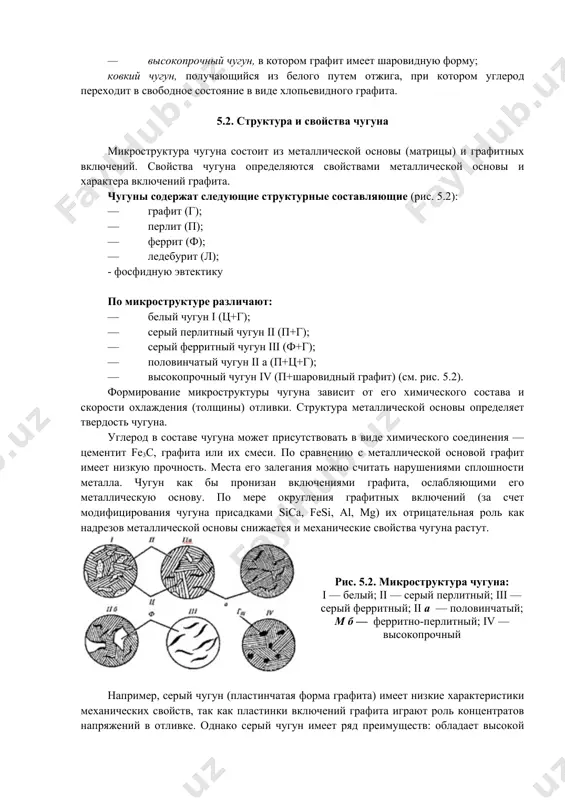

котором графит имеет шаровидную форму; ковкий чугун, получающийся из белого путем отжига, при котором углерод переходит в свободное состояние в виде хлопьевидного графита. 5.2. структура и свойства чугуна микроструктура чугуна состоит из металлической основы (матрицы) и графитных включений. свойства чугуна определяются свойствами металлической основы и характера включений графита. чугуны содержат следующие структурные составляющие (рис. 5.2): · графит (г); · перлит (п); · феррит (ф); · ледебурит (л); - фосфидную эвтектику по микроструктуре различают: · белый чугун i (ц+г); · серый перлитный чугун ii (п+г); · серый ферритный чугун iii (ф+г); · половинчатый чугун ii а (п+ц+г); · высокопрочный чугун iv (п+шаровидный графит) (см. рис. 5.2). формирование микроструктуры чугуна зависит от его химического состава и скорости охлаждения (толщины) отливки. структура металлической основы определяет твердость чугуна. углерод в составе чугуна может присутствовать в виде химического соединения — цементит fe3c, графита или их смеси. по сравнению с металлической основой графит имеет низкую прочность. …

3 / 6

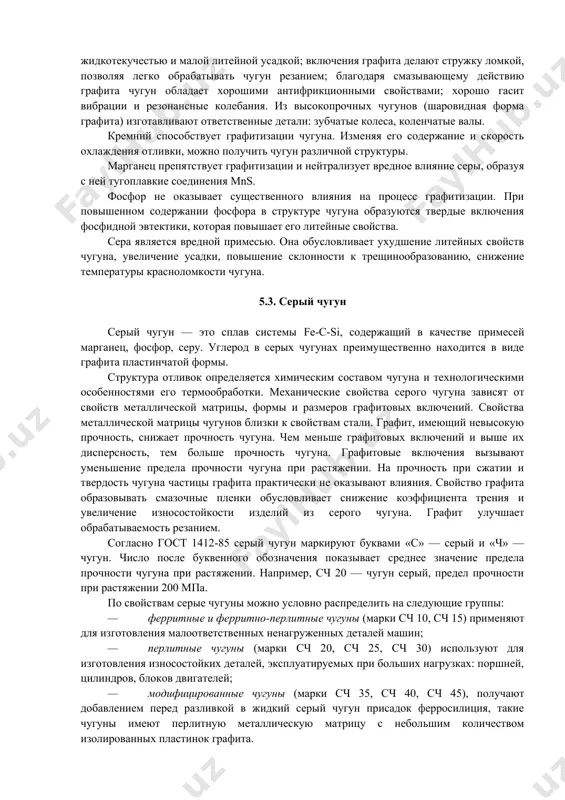

у действию графита чугун обладает хорошими антифрикционными свойствами; хорошо гасит вибрации и резонансные колебания. из высокопрочных чугунов (шаровидная форма графита) изготавливают ответственные детали: зубчатые колеса, коленчатые валы. кремний способствует графитизации чугуна. изменяя его содержание и скорость охлаждения отливки, можно получить чугун различной структуры. марганец препятствует графитизации и нейтрализует вредное влияние серы, образуя с ней тугоплавкие соединения mns. фосфор не оказывает существенного влияния на процесс графитизации. при повышенном содержании фосфора в структуре чугуна образуются твердые включения фосфидной эвтектики, которая повышает его литейные свойства. сера является вредной примесью. она обусловливает ухудшение литейных свойств чугуна, увеличение усадки, повышение склонности к трещинообразованию, снижение температуры красноломкости чугуна. 5.3. серый чугун серый чугун — это сплав системы fe-c-si, содержащий в качестве примесей марганец, фосфор, серу. углерод в серых чугунах преимущественно находится в виде графита пластинчатой формы. структура отливок определяется химическим составом чугуна и технологическими особенностями его термообработки. механические свойства серого чугуна зависят от свойств металлической матрицы, …

4 / 6

означения показывает среднее значение предела прочности чугуна при растяжении. например, сч 20 — чугун серый, предел прочности при растяжении 200 мпа. по свойствам серые чугуны можно условно распределить на следующие группы: · ферритные и ферритно-перлитные чугуны (марки сч 10, сч 15) применяют для изготовления малоответственных ненагруженных деталей машин; · перлитные чугуны (марки сч 20, сч 25, сч 30) используют для изготовления износостойких деталей, эксплуатируемых при больших нагрузках: поршней, цилиндров, блоков двигателей; · модифицированные чугуны (марки сч 35, сч 40, сч 45), получают добавлением перед разливкой в жидкий серый чугун присадок ферросилиция, такие чугуны имеют перлитную металлическую матрицу с небольшим количеством изолированных пластинок графита. чугун с вермикулярным графитом отличается от серого чугуна более высокой прочностью, повышенной теплопроводностью. этот материал перспективен для изготовления ответственных отливок, работающих в условиях теплосмен (блоки двигателей, поршневые кольца). вермикулярный графит получают путем обработки расплава серого чугуна лигатурами, содержащими редкоземельные металлы (рзм) и силикобарий. модифицирование серого чугуна магнием, …

5 / 6

олько высокой прочностью, но и пластичностью. получение шаровидного графита в чугуне достигается модифицированием расплава присадками, содержащими mg, са, се и другие редкоземельные металлы (рзм). химический состав и свойства высокопрочных чугунов регламентируются гост 7293-85 и маркируются буквами «в» — высокопрочный, «ч» — чугун и числом, обозначающим среднее значение предела прочности чугуна при растяжении. например, вч 100 — высокопрочный чугун, предел прочности при растяжении 1000 мпа (или 100 кг/мм2). высокопрочный чугун с шаровидным графитом является наиболее перспективным литейным сплавом, с помощью которого можно успешно решать проблему снижения массы конструкций при сохранении их высокой надежности и долговечности. высокопрочный чугун используют для изготовления ответственных деталей в автомобилестроении (коленчатые валы, зубчатые колеса, цилиндры и др.). 5.5. белый и ковкий чугун белые чугуны характеризуются тем, что у них весь углерод находится в химически связанном состоянии — в виде цементита. излом такого чугуна имеет матово-белый цвет. наличие большого количества цементита придает белому чугуну высокие твердости, хрупкость и …
