1 / 30

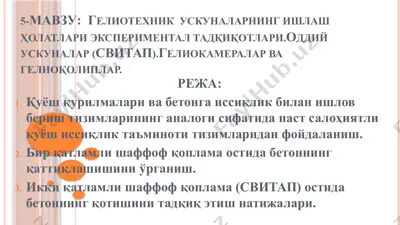

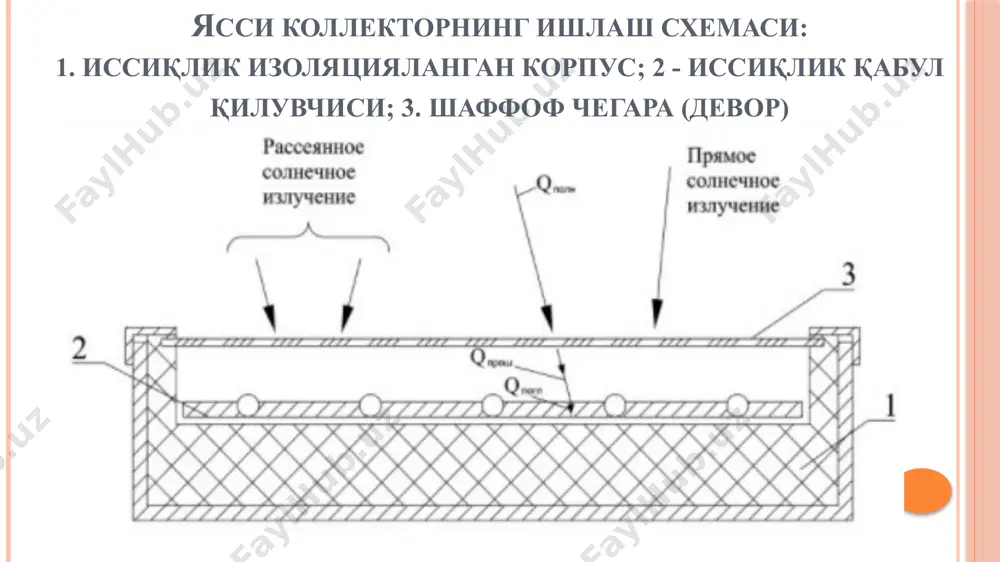

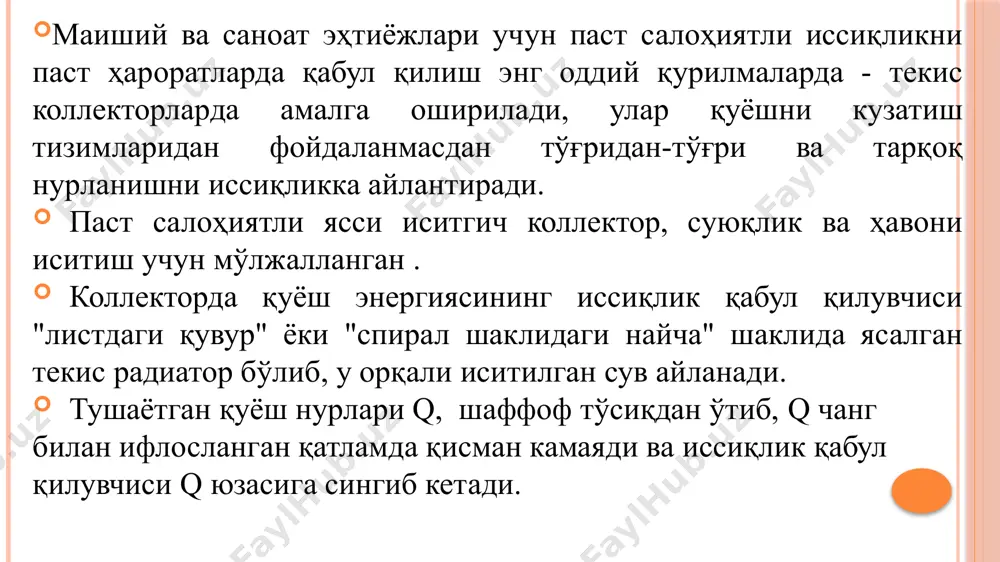

8-мавзу: қуёш энергиясидан фойдаланиб бетонга иссиқлик ишлови бериш усуллари, гелиотехник тизимлар ва қурилмалар. 5-мавзу: гелиотехник ускуналарнинг ишлаш ҳолатлари экспериментал тадқиқотлари.оддий ускуналар (свитап).гелиокамералар ва гелиоқолиплар. режа: қуёш қурилмалари ва бетонга иссиқлик билан ишлов бериш тизимларининг аналоги сифатида паст салоҳиятли қуёш иссиқлик таъминоти тизимларидан фойдаланиш. бир қатламли шаффоф қоплама остида бетоннинг қаттиқлашишини ўрганиш. икки қатламли шаффоф қоплама (свитап) остида бетоннинг қотишини тадқиқ этиш натижалари. маиший ва саноат эҳтиёжлари учун паст салоҳиятли иссиқликни паст ҳароратларда қабул қилиш энг оддий қурилмаларда - текис коллекторларда амалга оширилади, улар қуёшни кузатиш тизимларидан фойдаланмасдан тўғридан-тўғри ва тарқоқ нурланишни иссиқликка айлантиради. паст салоҳиятли ясси иситгич коллектор, суюқлик ва ҳавони иситиш учун мўлжалланган . коллекторда қуёш энергиясининг иссиқлик қабул қилувчиси "листдаги қувур" ёки "спирал шаклидаги найча" шаклида ясалган текис радиатор бўлиб, у орқали иситилган сув айланади. тушаётган қуёш нурлари q, шаффоф тўсиқдан ўтиб, q чанг билан ифлосланган қатламда қисман камаяди ва иссиқлик қабул қилувчиси q юзасига сингиб кетади. ясси …

2 / 30

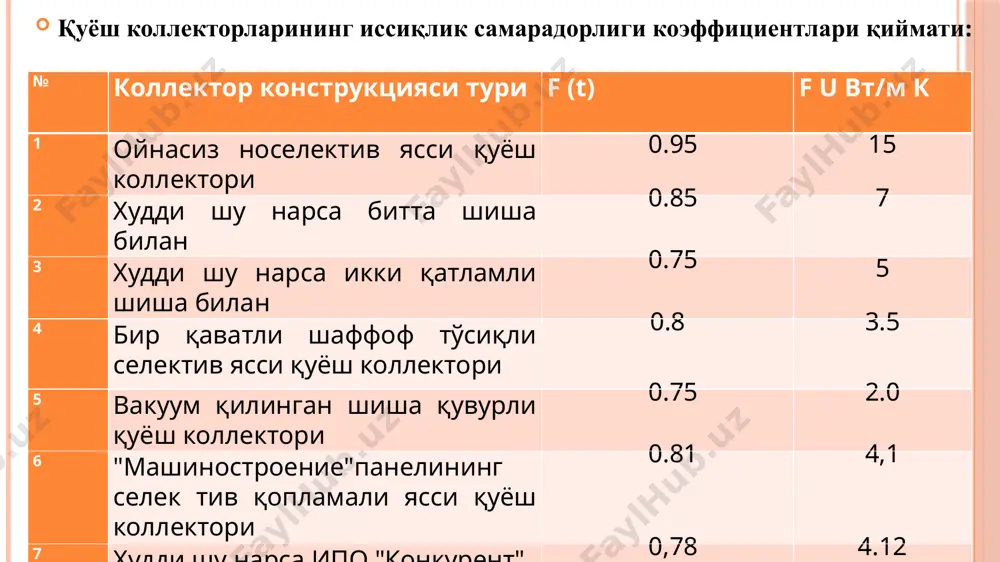

лигини эса 2% га ошишига олиб келади.тадқиқот муаллифлари коллекторларни лойиҳалашда тўсиқнинг шаффоф пластиналари орасидаги бўшлиқлар 1-3 см оралиғида белгиланиши керак, деб ҳисоблашади. қуёш коллекторларининг иссиқлик самарадорлиги коэффициентлари қиймати: № коллектор конструкцияси тури f (t) f u вт/м к 1 ойнасиз носелектив ясси қуёш коллектори 0.95 15 2 худди шу нарса битта шиша билан 0.85 7 3 худди шу нарса икки қатламли шиша билан 0.75 5 4 бир қаватли шаффоф тўсиқли селектив ясси қуёш коллектори 0.8 3.5 5 вакуум қилинган шиша қувурли қуёш коллектори 0.75 2.0 6 "машиностроение"панелининг селек тив қопламали ясси қуёш коллектори 0.81 4,1 7 худди шу нарса ипо "конкурент" 0,78 4.12 темир-бетон буюмларини ишлаб чиқариш учун бир қатламли қопламали қолип шаклининг (опалубка) ишчи схемаси: 1. иссиқлик изоляцияланган металл қолиплари (опалубка); 2. янги қўйилган бетон; 3. стандарт инвентаризация рамкасининг формавий шаклларидаги (опалубка) шаффоф қопламаси: 4. қоплама шакллари (опалубка) учун икки қатламли шаффоф қопламанинг мумкин бўлган варианти. паст салоҳиятли қуёш …

3 / 30

си билан жиҳозланган текис паст салоҳиятли қуёш коллектори (опалубка шакли) қабул қилинди . муаллифлар икки қатламли шаффоф қопламани свитап - шаффоф иссиқлик изоляция қилувчи қоплама деб аташди. темир-бетон буюмлари ишлаб чиқариш учун икки қатлам қопламали гелиошаклнинг ишчи схемаси: 1 – қолип (опалубка шакли); 2 - янги қўйилган бетон; 3 - икки қатлам қопламали стандарт инвентаризация рамкаси. икки қатламли қопламанинг ўзига хос хусусияти бетон (иссиқлик ютувчи юза) билан икки қатламли шаффоф қопламанинг пастки қатлами орасидаги ҳаво бўшлиғи бўлиб, 20-25 мм, икки шаффоф қопламалар орасидаги ҳаво бўшлиғи эса 15-20 мм ни ташкил этади.икки қатламли шаффоф қопламанинг қолипга (опалубкага) ўтказиладиган геометрик параметрлари кўплаб қуёш техниклари томонидан сув ва ҳавони иситиш учун ясси коллектор ўрнатган ўзига хос хусусиятларга мос келмайди. экспериментал маълумотларга кўра, бетонга икки қатламли шаффоф қоплама остида қолипли шаклларда (опалубка) иссиқлик билан ишлов бериш пайтида унинг қиздириш ҳарорати 60-70 "c, бетон ҳарорати кўтарилиш тезлиги 5-7 ° c/соат, қуёш бўлмаган вақтдаги совутиш тезлиги …

4 / 30

рат кўтарилишининг максимал даражаси. 0 c 12-15 10.5 5-7 4-5 бетоннинг совуши. 0c 1-5 1.5 1.5—3.4 1.0 бир кунлик бетоннинг босимга чидамлилик кучи,% r: класс в-15 56-69 53 45-55 52 класс в-25 65-74 62 55-65 58 в-30 ва ундан юқори синфлар 74-81 67 65-70 66 қолип шаклида тўғридан-тўғри иситиш пайтида ҳарорат режими ва бетон мустаҳкамлигининг ўсиш кинетикаси бўйича тадқиқот маълумотлари: табиий зичликдаги қуёш энергиясидан фойдаланиш самарадорлигини ошириш ва майдонини кенгайтиришнинг мумкин бўлган усулларидан бири бу тўпланган иссиқликни кейинчалик қаттиқлашувчи маҳсулотга ўтказиш учун иссиқлик тўплаш қобилиятига эга материалларда энергия тўплашдир.қалинлиги 250 мм ва пастки қисми 300 мм бўлган бетон деворлари иссиқлик аккумулятори сифатида хизмат қилиши мумкин.внипитеплопроект иссиқлик стендининг ишлаш схемаси с. в. стародубцев номидаги физика ва технология институти томонидан ишлаб чиқилган қуёш камерасидан тизимли равишда фарқ қилмайди . иссиқлик аккумуляторли пойдеворлардан гелиошакл билан биргаликда фойдаланиш асоснинг массивлигини чеклаш зарурлигини кўрсатди, чунки у ҳарорат кўтарилганда қаттиқлашувчи бетоннинг ҳарорат майдонига ва унинг максимал …

5 / 30

иги 300мм бўлган, гелиоқопқоқ билан ёпиладиган камерага ўхшаш гелиостенд ишлаб чиқилди. иссиқлик тўпловчи гелиостендларни қўллаш: а - шиша ва гелиошаклнинг қуёш нурлари шароитида маҳсулот билан ишчи ҳолати; б – худди шу нарса кечки ва тунги даврларда; 1 –стенднинг гелиоқопқоғи: 2- қолипнинг гелиоқопқоғи: 3- маҳсулот: 4-иссиқлик тўпловчи стенд; 5- керамзит бетондан тайёрланган стенд асоси. расмда иссиқлик тўплайдиган қуёш стендининг конструкцияси келтирил ган ва унинг кундузи (а) зарядлаш даврида ва гелиошаклни маҳсулотга юклашда зарядсизланиши ва кечқурун ҳамда тунда ушлаб туриш учун иссиқлик стендининг ишлаш схемаси кўрсатилган (б).гелиостендда жойлаштирилган гелиошаклдаги бетон қаттиқлашувининг иссиқлик режимини ўзига хос хусусияти кўп жиҳатдан маҳсулотнинг массивлигига, бетоннинг навига ва маҳсулотни шакллантириш вақтига боғлиқ.шундай қилиб, маҳсулотларни эрталабдан кундуги соат 12-13 га қадар шакллан тиришда, асосий технологияда тавсия этилганидек (гелиошаклдаги маҳсулотларга иссиқлик билан ишлов бериш), иситиладиган буюмлар унинг энталпиясининг юқори қийматлари туфайли бетонни кейинги термос ҳолатидаги чидамлилигини, самарадорлигини ошириш учун стендга жойлаштирилади.ушбу ҳолат баҳор ва куз даврларига хос бўлган қуёш …
