сигнатурали анализаторнинг ишончлилигини бахолаш ва носозликларни аниқлаш алгоритмлари

PPTX 141,4 КБ Бесплатная загрузка

Предварительный просмотр (5 стр.)

Прокрутите вниз 👇

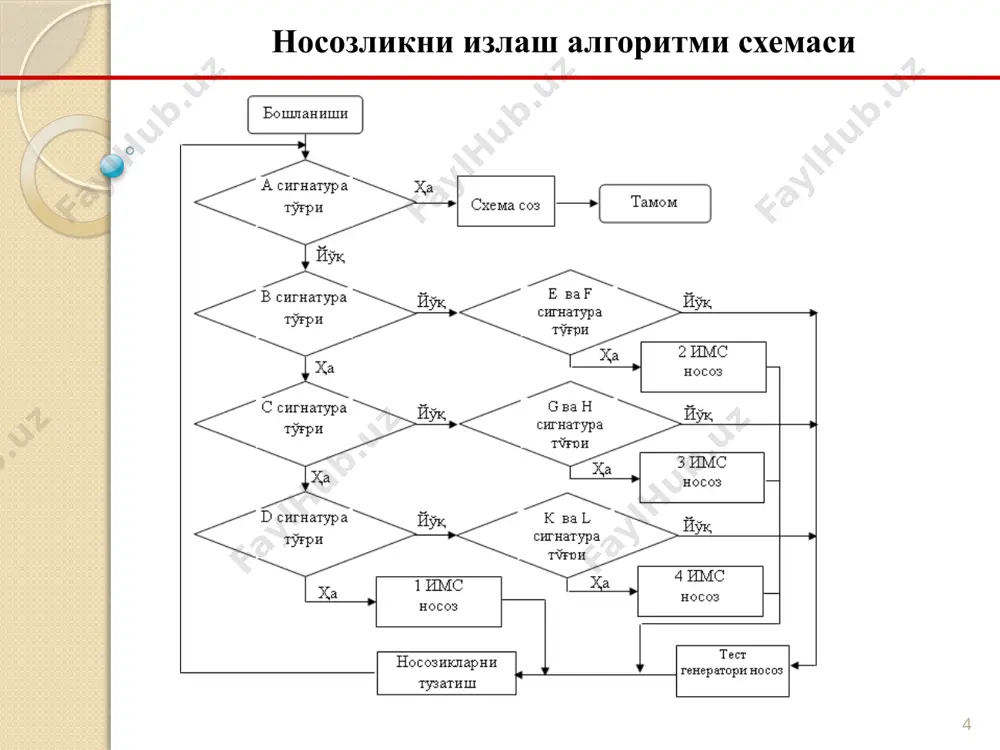

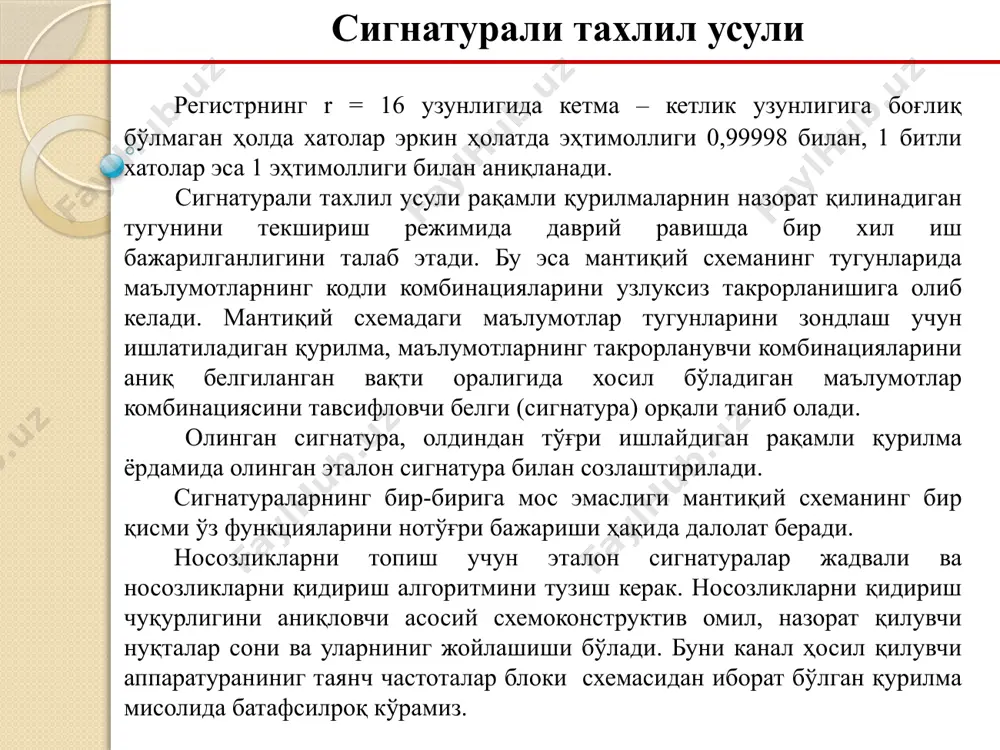

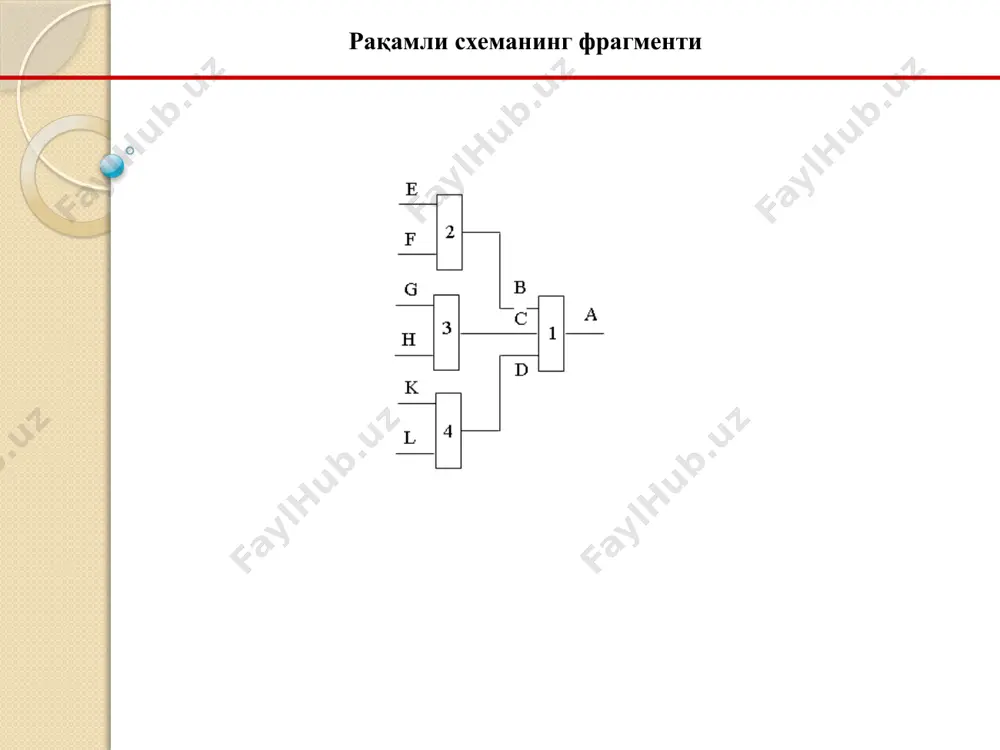

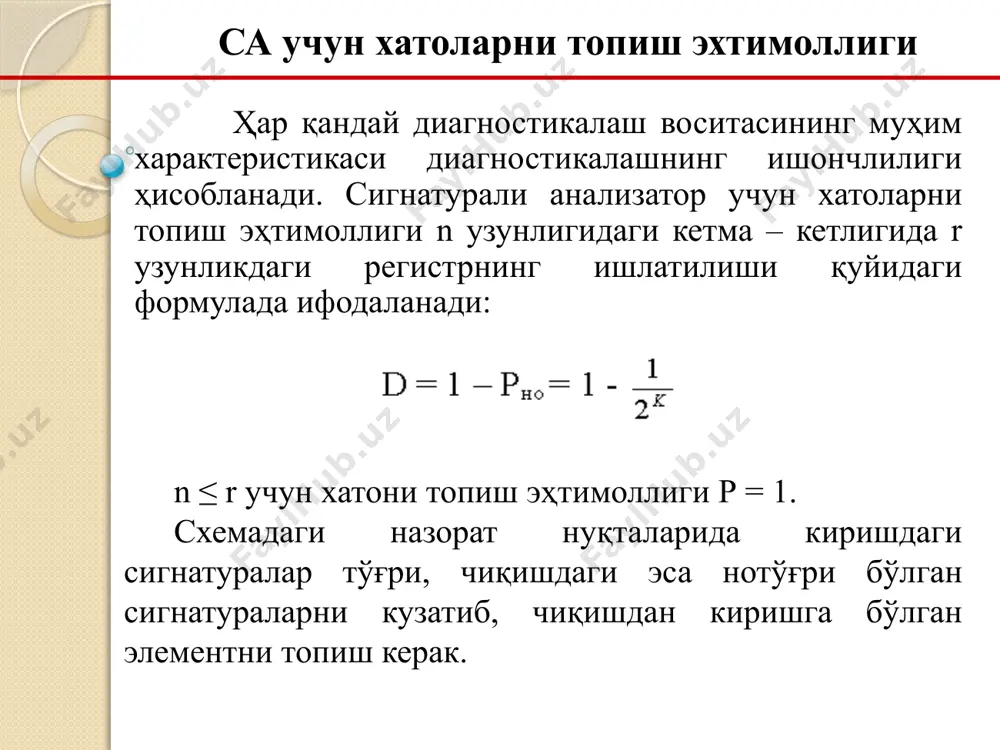

1733811171.pptx сигнатурали анализаторнинг ишончлилигини бахолаш ва носозликларни аниқлаш алгоритмлари сигнатурали анализаторнинг ишончлилигини бахолаш ва носозликларни аниқлаш алгоритмлари ҳар қандай диагностикалаш воситасининг муҳим характеристикаси диагностикалашнинг ишончлилиги ҳисобланади. сигнатурали анализатор учун хатоларни топиш эҳтимоллиги n узунлигидаги кетма – кетлигида r узунликдаги регистрнинг ишлатилиши қуйидаги формулада ифодаланади: са учун хатоларни топиш эхтимоллиги n ≤ r учун хатони топиш эҳтимоллиги р = 1. схемадаги назорат нуқталарида киришдаги сигнатуралар тўғри, чиқишдаги эса нотўғри бўлган сигнатураларни кузатиб, чиқишдан киришга бўлган элементни топиш керак. рақамли схеманинг фрагменти 4 носозликни излаш алгоритми схемаси сигнатурали тахлил усули регистрнинг r = 16 узунлигида кетма – кетлик узунлигига боғлиқ бўлмаган ҳолда хатолар эркин ҳолатда эҳтимоллиги 0,99998 билан, 1 битли хатолар эса 1 эҳтимоллиги билан аниқланади. сигнатурали тахлил усули рақамли қурилмаларнин назорат қилинадиган тугунини текшириш режимида даврий равишда бир хил иш бажарилганлигини талаб этади. бу эса мантиқий схеманинг тугунларида маълумотларнинг кодли комбинацияларини узлуксиз такрорланишига олиб келади. мантиқий схемадаги маълумотлар тугунларини зондлаш учун …

таянч частоталар блоки схемасидан иборат бўлган қурилма мисолида батафсилроқ кўрамиз. носозликларни қидириш таянч частоталар блоки, битта кварц билан барқарорлаштирилган генератордан чиқадиган тўққизта даврий импульсли сигналларни шакллантириш учун мўлжалланган. бу сигналларда импульслар келишларининг частотаси 3840 гц частотанинг қуйидаги гармоникаларига 1, 2, 4, 8, 16, 32, 64, 128 ва 256 мос келади. таъмирлаш –тиклаш ишларининг энг муракккаб босқичи носозликларни қидиришдан иборат. бу босқич алгоритмланиши, одатда қидириш алгоритми кўринишида расмийлаштириладиган носозликлар ва уларниниг кетма-кетлигини қидириш учун зарур бўлган амаллар тўпламини аниқлаш билан боғлиқ. назорат амалларининг кетма-кетлигидан иборат бўлган носозликларни қидириш алгоритми, қидириш алгоритмида, рақамли қурилманинг битта ажратиб олинадиган ҳолатини аниқлашга кетадиган ўртача сарф-харажат ёки қидириш алгоритмидаги текширишлар сони бўйича оптималлаштирилади. қидириш алгоритмларини тузишнинг кенг тарқалган усуллари кетма-кет функционал таҳлил ва ярмидан бўлиш усулларидир 7 кетма-кет функционал таҳлил усули 8 одатдаги дарахтсимон схемалар ёки носозликларни қидириш алгоритмлари носоз рақамли платаларни тиклаш учун фойдали восита ҳисобланади. уларга эталон сигнатураларни киритиш мумкин. носозликларни қидиришни дарахтсимон схемасини …

ларини i – коммутациялаш учун зарур бўлган вақт; t 2i – i - коммутация учун интеграл схемасининг битта чиқишидаги сигнатурани оператор томонидан бахолаш вақти; i – коммутациялар бажарган назорат; m – микропроцессор комплекси текширилишида бошқарувчи сигналларнинг коммутацияларини умумий сони; l j - j - коммутацияда сигнатуралари текширилаётган интеграл схемалар чиқишларининг сони; f – носозликлар топилмаган коммутациялар сони k – локализациялангунча сигнатуралари текширишда бўлган, носозликлари коммутацияланишда топилган интеграл схемалардаги чиқишлар сони. 11 сигнатурали анализатор ёрдамида носозликларни қидиришда назорат нуқталарига қўйиладиган талаблар сигнатурали анализатордан фойдаланиш амалиёти кўрсатадики, носозликларни топиш вақти асосан, берилган формуладаги 2 ва 3 қўшилувчилар билан аниқланади. сигнатурали анализатор ёрдамида носозликларни қидиришда назорат нуқталарига қўйиладиган талабларни аниқлаб олиш лозим: сигнатурали анализаторнинг берилган қурилмаси учун назорат нуқтасига етиб олиш муаммо бўлмаслиги керак; назорат нуқтаси, схеманинг бир қисмини мантиқий якуни бўлган схеманинг чиқиш контактидан иборат бўлиши керак; схеманинг текширилаётган қисмида ҳосил бўлган ихтиёрий носозлик назорат нуқтасида аниқланиши лозим; қурилма назорат нуқталарининг тўплами …

маса, блок соз ҳисобланади, акс ҳолда схема ишининг мантиғи бўйича сигнатура кейинги назорат нуқтада топилади; киришидаги сигнатуралар тўғри бўлиб, ҳеч бўлмаганда битта чиқиш сигнатураси нотўғри бўлса элемент носоз ҳисобланади; барча носоз, бир-бирига боғлиқ бўлмаган элементлар аниқланади; носозликларнинг барча сабаблари бартараф этилади; носоз элементлар алмаштирилади; диагностикалаш жараёни, реал олинган ва эталон сигнатуралар тенг бўлмагунча давом эттирилади. шундай қилиб, тузилган назорат ва носозликларини қидириш алгоритмларига, принципиал схемаларга ва барча блоклар учун элементлар жойланиши схемаларига эга бўлиб, оператор сигнатурали анализатор ёрдамида етарли даражадаги тезлик билан рақамли қурилмадаги носозликни локализация қилади ва бартараф этади. 13 мавжуд бўлган диагностика воситаларининг тавсифларини солиштирма таҳлили схемадаги имснинг белгиси чиқишдан киришга усули орқали назорат алгоритми яримталикка бўлиш усули орқали назорат алгоритми ўлчовлар сони ўлчов вақти, минут ўлчовлар сони ўлчов вақти, минут dd9 2 0,67 5 1,70 dd8 3 1,02 5 1,70 dd7 4 1,36 4 1,35 dd6 5 1,70 4 1,35 dd5 6 2,04 4 1,35 dd4 7 …

сигнатурали анализаторнинг ишончлилигини бахолаш ва носозликларни аниқлаш алгоритмлари - Page 5
