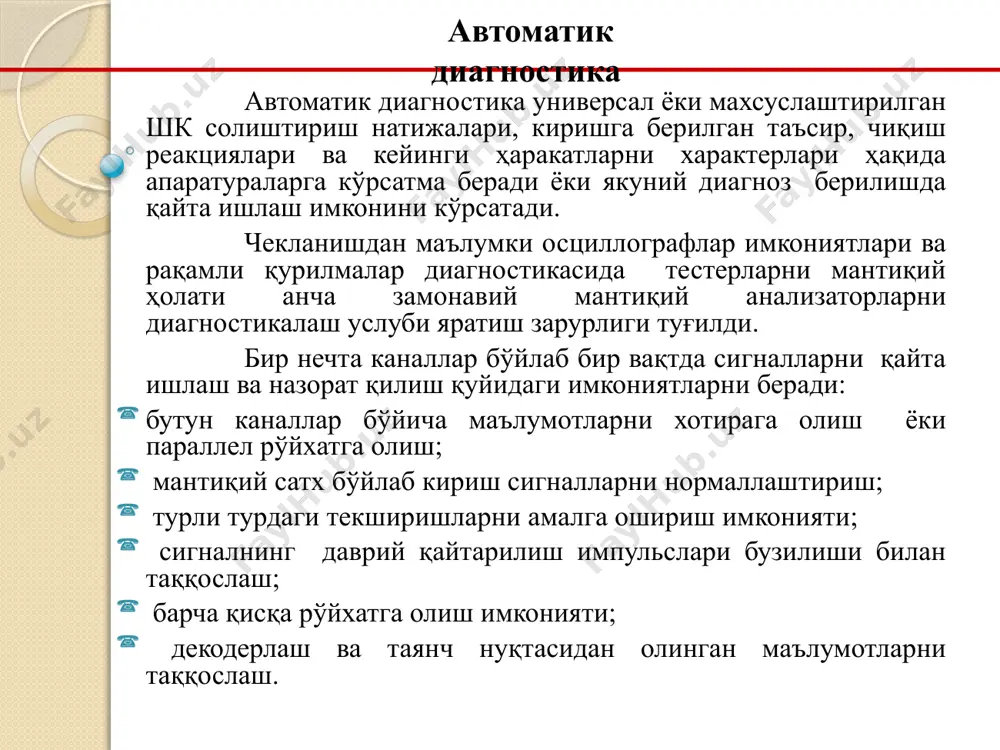

1733310761.pptx мантиқий анализаторнинг тузилиш схемаси, ишлаш тамойиллари ва турлар мантиқий анализаторнинг тузилиш схемаси, ишлаш тамойиллари ва турлар автоматик диагностика универсал ёки махсуслаштирилган шк солиштириш натижалари, киришга берилган таъсир, чиқиш реакциялари ва кейинги ҳаракатларни характерлари ҳақида апаратураларга кўрсатма беради ёки якуний диагноз берилишда қайта ишлаш имконини кўрсатади. чекланишдан маълумки осциллографлар имкониятлари ва рақамли қурилмалар диагностикасида тестерларни мантиқий ҳолати анча замонавий мантиқий анализаторларни диагностикалаш услуби яратиш зарурлиги туғилди. бир нечта каналлар бўйлаб бир вақтда сигналларни қайта ишлаш ва назорат қилиш қуйидаги имкониятларни беради: бутун каналлар бўйича маълумотларни хотирага олиш ёки параллел рўйхатга олиш; мантиқий сатх бўйлаб кириш сигналларни нормаллаштириш; турли турдаги текширишларни амалга ошириш имконияти; сигналнинг даврий қайтарилиш импульслари бузилиши билан таққослаш; барча қисқа рўйхатга олиш имконияти; декодерлаш ва таянч нуқтасидан олинган маълумотларни таққослаш. автоматик диагностика мантиқий анализатор – бу кетма-кет ва параллел шиналар асосида жўнатишга асосланган, рақамли сигналларни тахлил қилиш учун мўлжалланган рақамли технологиялар хаётимизга кириб келиб аналог тизимларни аста секинлик …

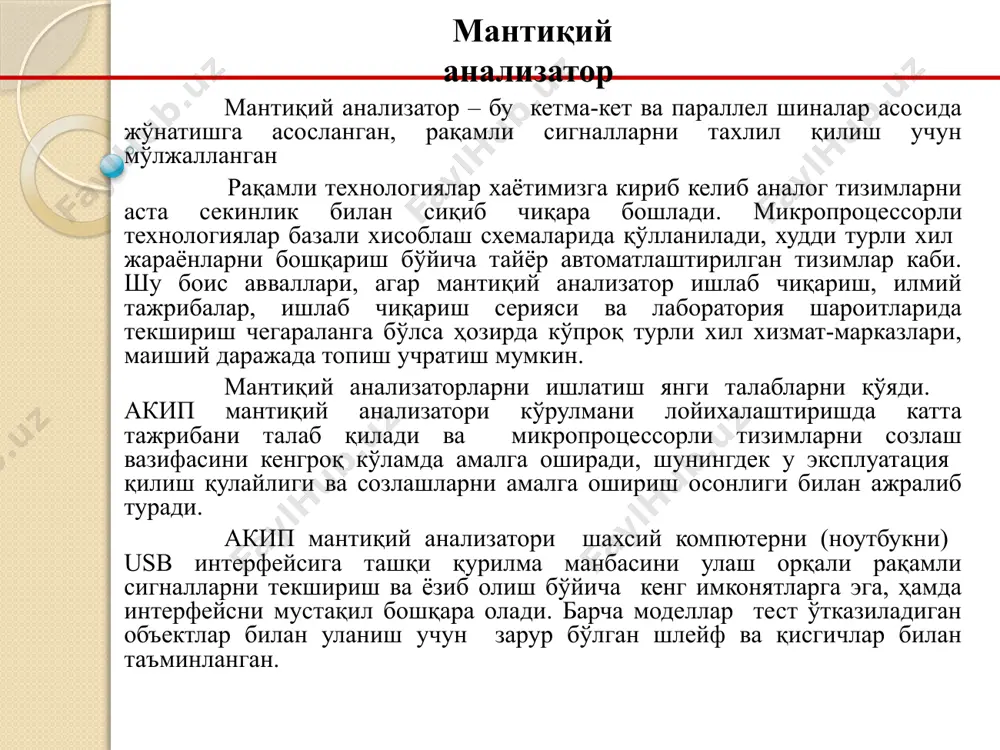

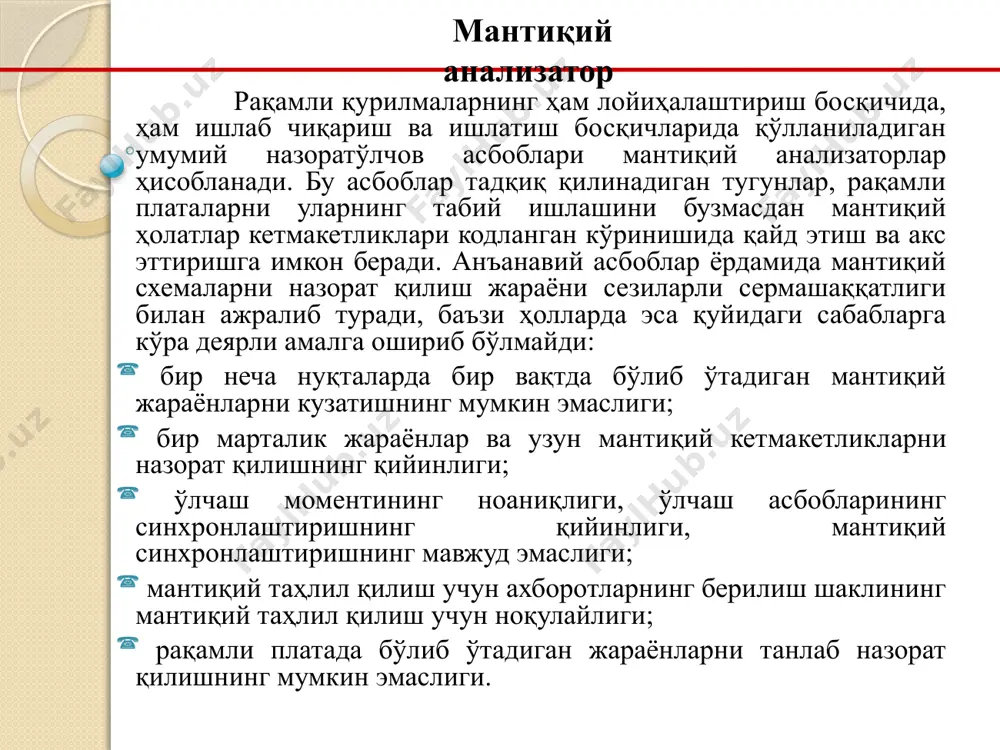

лашларни амалга ошириш осонлиги билан ажралиб туради. акип мантиқий анализатори шахсий компютерни (ноутбукни) usb интерфейсига ташқи қурилма манбасини улаш орқали рақамли сигналларни текшириш ва ёзиб олиш бўйича кенг имконятларга эга, ҳамда интерфейсни мустақил бошқара олади. барча моделлар тест ўтказиладиган объектлар билан уланиш учун зарур бўлган шлейф ва қисгичлар билан таъминланган. мантиқий анализатор рақамли қурилмаларнинг ҳам лойиҳалаштириш босқичида, ҳам ишлаб чиқариш ва ишлатиш босқичларида қўлланиладиган умумий назоратўлчов асбоблари мантиқий анализаторлар ҳисобланади. бу асбоблар тадқиқ қилинадиган тугунлар, рақамли платаларни уларнинг табий ишлашини бузмасдан мантиқий ҳолатлар кетмакетликлари кодланган кўринишида қайд этиш ва акс эттиришга имкон беради. анъанавий асбоблар ёрдамида мантиқий схемаларни назорат қилиш жараёни сезиларли сермашаққатлиги билан ажралиб туради, баъзи ҳолларда эса қуйидаги сабабларга кўра деярли амалга ошириб бўлмайди: бир неча нуқталарда бир вақтда бўлиб ўтадиган мантиқий жараёнларни кузатишнинг мумкин эмаслиги; бир марталик жараёнлар ва узун мантиқий кетмакетликларни назорат қилишнинг қийинлиги; ўлчаш моментининг ноаниқлиги, ўлчаш асбобларининг синхронлаштиришнинг қийинлиги, мантиқий синхронлаштиришнинг мавжуд эмаслиги; мантиқий …

қуйидагилар билан тавсифланади: каналлар сони; ҳотира сиғими; ёзув частотаси; юбориш синхронизацияси услуби; маълумотлар таъсуротининг кўринишлари. мантиқий анализаторнинг умумий структураси қуйидагиларни ўз ичига олади: кириш сигналлар сатҳини компаратори (ск); хотира қурилмаси (хқ); мантиқий компаратор (мк); ушлаб қолиш генераторлари (уқг); синхросигнал генераторлари (ссг); режим ўзгартиргич (рў); юбориш қурилмаси (юқ); визуал чиқишни бошқариш қурилмаси (вчбқ); дисплей (д). мантиқий анализатор 8 мантиқий анализаторнинг тузилиш схемаси 9 анализатор каналлари киришига тушаётган сигналлар мантиқий сатх бўйича компараторлар орқали бўлинади. сигналлар бу йўсинда шакллантирилгач хотира қурилмаси ва сатх компаратори киришига келиб тушади. мантиқий компаратор кетма-кет сигналлар аниқлашда дастлаб дастурланади. мк сигнални уқгга беради, қайсини хқ га кириш сигналлар ёзувида дастурий бошланғич ва якуний вақт берадиган, хқда ёзув тугагач визуал чиқишни бошқариш қурилмаси ахборотни вақт диаграммаси, графлар, жадвал кўринишида дисплей экранида намоён бўлади. синхрон режимда ишловчи анализаторлар фақат синхронизация вақтида ўрнатилган диагностика қурилмалари чиқишига мантиқий сатхни рўйхатга олинади. замонавий мантиқий анализаторлар вақтли ва мантиқий тахлилни ўзида қўшиш имконини …

16 та кириш канали, 500 мгц дискретизация частотаси (бирлашиш режимида - 1 ггц гача); ўлчаш, декодлаш ва сигнални текшириш: i2c, uart, spi ва 500 мгц мгц гача тактли частотага аралаштирилган сигналлар; ҳар бир канал хотираси 20 кбит (бирлашиш режимида- 40 кбит гача). осциллограф билан мослаша олишлик: lecroy wavejet300a, tektronix (tds1000b, tds2000b, tds2000c, tds3000c, dpo/mso2000, dpo/mso3000, dpo/mso4000), agilent (dso5000a, dso/mso6000a, dso/mso7000a, dso/mso7000b). интерфейс usb 2.0, windows® xp, windows® vista. шк (usb) базасида мантиқий анлизатор акип - 9104 (1м) 36 та кириш канали (қўшимча каналларни қўшиш орқали 288 тагача кенгайтриш мумкин ); дискретизация частотаси 500 мгц / 1,5 ггц гача; 200 мгц частотали холатини тахлил қилиш (ddr хотира тури учун ); ички ва ташқи ёзув; ҳар бир канал хотираси 1 мбит; ёзиб олиш вақти 130 дақиқагача; фронт/қайтиш асосида синхронизация, холат бўйича (юқори, паст, ўртача); шаблон бўйича 31 сатхли синхронизация; комбинациялаш шарти асосида юргизиб юбориш; рақамли осциллограф билан биргаликда ишлаш имконияти; узатиш протоколи …

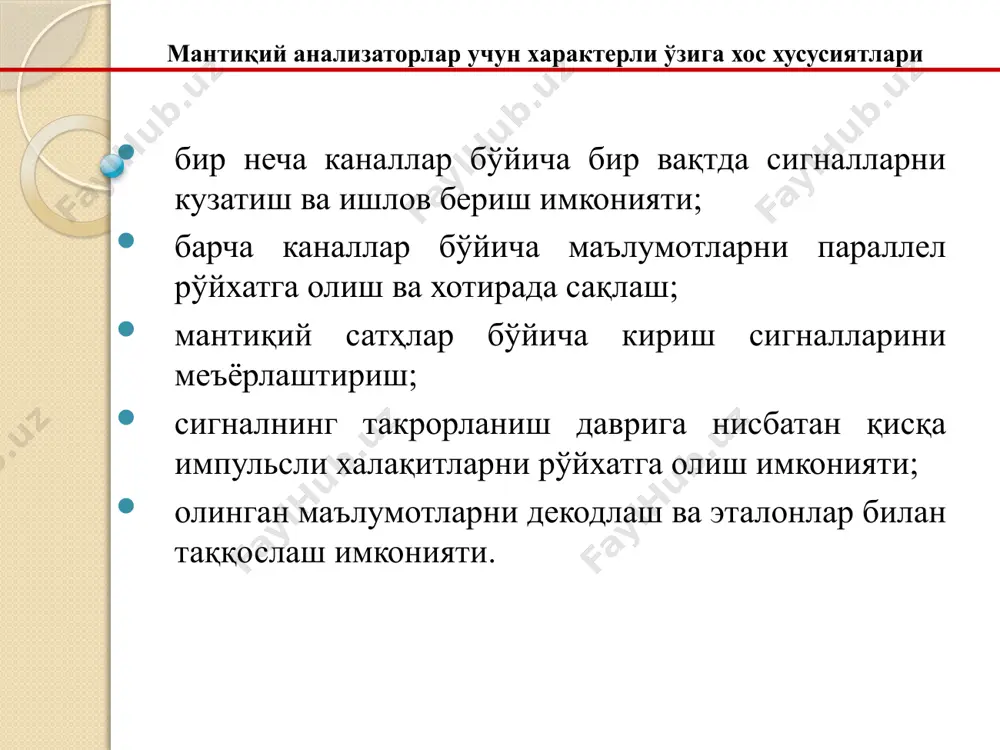

ик ёки белгили кўринишга ўтказиш мумкин. бунинг учун фойдаланувчига ишчи воситаларни созлаш бўйича кенг имкониятлар тақдим этилади. агар ишчи режимни тезда созлаш талаб этилса, у ҳолда баъзи функциялар масала синхронизацияни созлаш бевосита ойнадаги тасвир орқали ўзгартириш мумкин. шунингдек визуаль эффектни хам. рангни созлаш менюсини чақириш учун сичқонча кўрсаткичини канал устида икки марта босиш кифоя. канал ёки фон рангини созлаш ойнасида автоматик созлаш функциясини танлаш етарли ва дастур турли хил рангларни танлайди. ахборотларни тасвирлаш ва ишчи режимни танлашни созлаш бир неча хил йўллар билан амалга ошириш мумкин. турли хил усуллар қурилмалар билан ишлаш вақтини камайтиради ва шу ва бошқа режимларга ўтказиш қадамлари сонини қисқартиради. 15 мантиқий анализаторда ўлчовларнинг график ва таблица кўринишидаги турлари маълумотларни график кўринишида тақдим этиш маълумотларни таблица кўринишида тақдим этиш 16 мантиқий анализаторнинг турлари hantek – хитойнинг циндао шахрида жойлашган ўлчов қурилмаларини ишлаб чиқарадиган фирмадир. компания стол, портатив ва usb осциллографлари, мантиқий анализаторлар, сигнал генераторлари, шуплар (текширишлар учун …
