модемларнинг тузилиш схемаси, протоколлари ва интерфейслари. модемларда модуляция ва демодуляция усуллари

PPTX 1,2 MB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

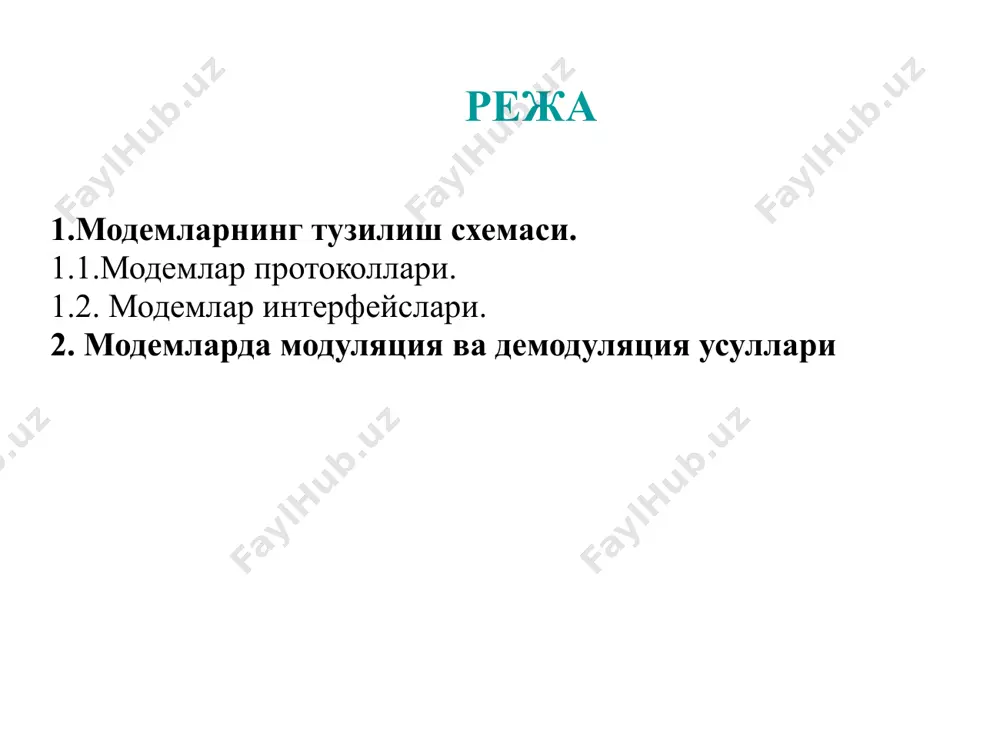

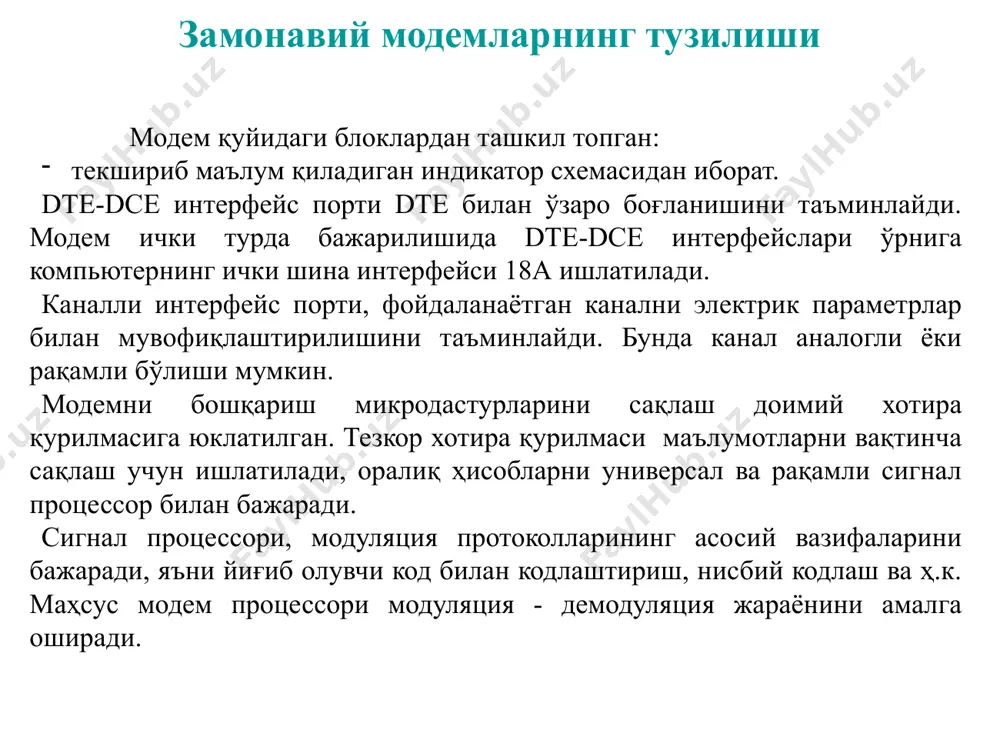

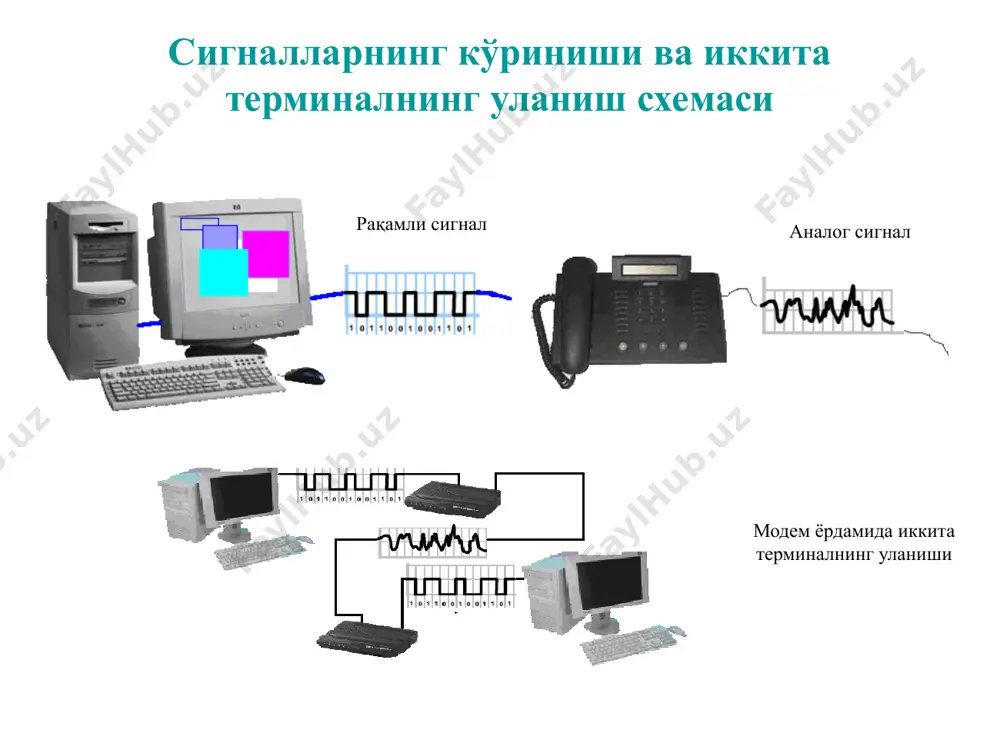

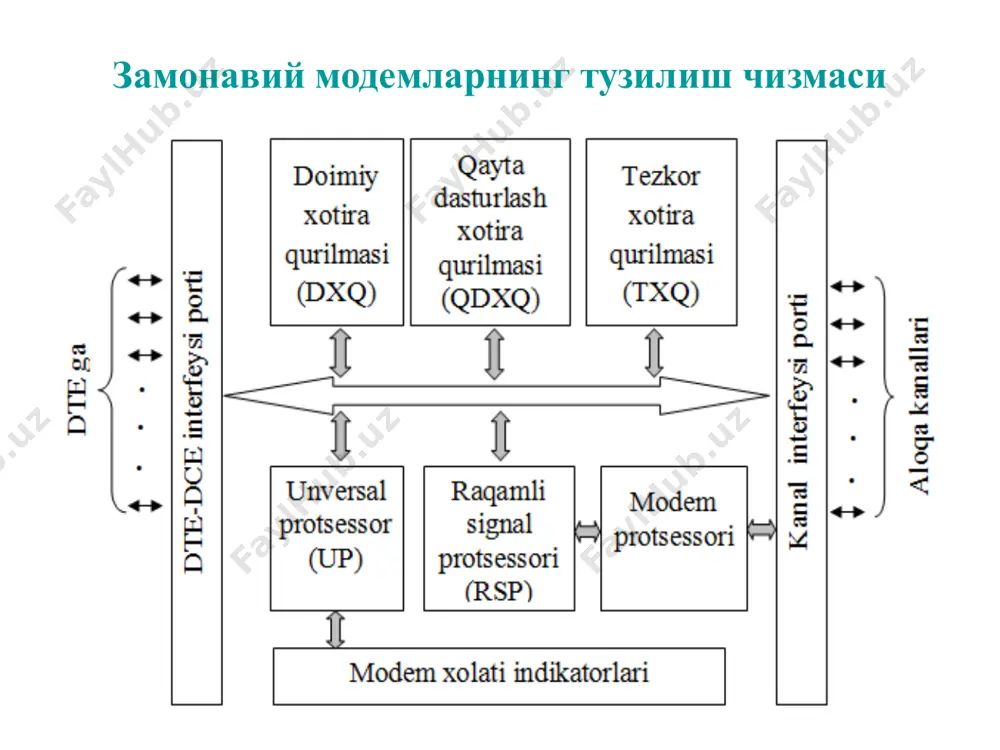

1733399658.pptx модемларнинг тузилиш схемаси, протоколлари ва интерфейслари. модемларда модуляция ва демодуляция усуллари модемларнинг тузилиш схемаси, протоколлари ва интерфейслари. модемларда модуляция ва демодуляция усуллари режа 1.модемларнинг тузилиш схемаси. 1.1.модемлар протоколлари. 1.2. модемлар интерфейслари. 2. модемларда модуляция ва демодуляция усуллари сигналларнинг кўриниши ва иккита терминалнинг уланиш схемаси аналог сигнал рақамли сигнал модем ёрдамида иккита терминалнинг уланиши замонавий модемларнинг тузилиши модем қуйидаги блоклардан ташкил топган: текшириб маълум қиладиган индикатор схемасидан иборат. dte-dce интерфейс порти dте билан ўзаро боғланишини таъминлайди. модем ички турда бажарилишида dte-dce интерфейслари ўрнига компьютернинг ички шина интерфейси 18а ишлатилади. каналли интерфейс порти, фойдаланаётган канални электрик параметрлар билан мувофиқлаштирилишини таъминлайди. бунда канал аналогли ёки рақамли бўлиши мумкин. модемни бошқариш микродастурларини сақлаш доимий хотира қурилмасига юклатилган. тезкор хотира қурилмаси маълумотларни вақтинча сақлаш учун ишлатилади, оралиқ ҳисобларни универсал ва рақамли сигнал процессор билан бажаради. сигнал процессори, модуляция протоколларининг асосий вазифаларини бажаради, яъни йиғиб олувчи код билан кодлаштириш, нисбий кодлаш ва ҳ.к. маҳсус модем …

аги гурухларга бўлиниши мумкин: - модемни, алоқа канали билан ўзаро боғланиш меъёрларини аниқловчи протоколлар (v2, v25); - модем билан маълумотлар охирги қурилмаси ўзаро муносабатларининг алгоритмлари ва боғланиш қоидаларини белгиловчи протокол v10, v11, v24, v25, v25bis, v28; - коммутацияланувчи ва ажратилган тч каналлар учун мўлжалланган модемларнинг асосий тавсилотларини аниқловчи модуляция протоколлари. буларга v37, v22, v32,v34, hst, zух ва бошқа турдаги протоколлар киради; - хатолардан муҳофаза қилиш протоколлариv41, v42, мкр1, мнр4; - узатилаётган маълумотларни сиқиш протоколлари мкр5, ммр7, v42b15; - алоқа каналларининг параметрларини ўлчайдиган ва улардан фойдаланувчи модемларни диагностика қилиш жараёнини аниқловчи протоколлар v51, v52, v53, v54, v56; - турғунланиш босқичида алоқа параметрларини мувофиқлаштириш протоколи v8. протоколлар номидаги «bis» ва «ter» қўшимчалар, мавжуд бўлган протоколларнинг 2 чи ва 3 чи модификацияси эканлигини билдиради. сиқиш ва хатоларни тўғирлаш протоколлари nomi protokollarning kim tomonidan ishlab chqilganligi va yillari maqsadi v.41 itu, 1968, 1972 xatolarni tuzatish v.42 itu, 1988 xatolarni tuzatish v.42bis itu, 1990 siqish …

ган маълумотларни сиқиш усуллари мақсадли равишда лемпел-зив-bелч луғат турига (лзв-алгоритми) асосланган усул билан алмаштирилди. лзв алгоритми иккита асосий афзалликларга эга: - оптимал тузилишга эга файллар учун 4:1 сиқиш нисбатини таъминлайди; - лзв усули itu-т томонидан v.42 bis стандартининг бир қисми сифатида тасдиқланган. лзв маълумотларини сиқиш усули ҳар бир кетма-кетлик битта код сўзига мос келадиган символлар кетма-кетлигининг дарахтга ўхшаш луғатини яратишга асосланган. масалан, a. au, bar, bas, bis, shou, shom ва shox кетма-кетликларини кўриб чиқайлик. v сериядаги протоколлар тўрт ўтказгичли ажратилган каналнинг тонал частотаси учун v сериясидаги кўп стандартлар ишлаб чиқилган. уларнинг ҳаммаси дублекс режимида ишлай олади: - v.26 – узатиш тезлиги 2400 бит/с; - v.27 - узатиш тезлиги 4800 бит/с; - v.29 - узатиш тезлиги 9600 бит/с; - v.32 ter- узатиш тезлиги 19 200 бит/с. 60-108 кгцли ажратилган кенг поласали канал учун 3 та стандарт мавжуд: - v.35 - узатиш тезлиги 48 кбит/с; - v.36 - узатиш тезлиги 48-72 кбит/с; …

он узатиш; - v.22 bis - маълумотларни 1,2 ва 2,4 кбит/с тезликда дублексли асинхрон/синхрон узатиш; - v.26 ter - маълумотларни 1,2 ва 2,4 кбит/с тезликда дублексли асинхрон/синхрон узатиш; - v.32 - маълумотларни 4.8 ва 9.6 кбит/с тезликда дублексли асинхрон/синхрон узатиш; - v.32 bis – маълумотларни 14,4 кбит/с гача тезликда дублексли асинхрон/синхрон узатиш; - v.34 - 28,8 кбит/с гача тезликда дублексли узатиш; - v.34+ - 33,6 кбит/с гача тезликда дублексли узатиш. амалиётда бугунги кунда асосан линиянинг сифатига мослашувчан v.34+ стандартини қўллаб қувватловчи модемлар ишлатилмоқда. маълумотлар узатиш протоколлари максималь тезлик, бит/с стандарт 14400 мктт v.32bis 9600 мктт v.32 2400 мктт v.22bis 1200 мктт v.22 1200 bell 212 1200/75 мктт v.23 300 мктт v.21 максималь тезлик, бит/с стандарт 14400 мктт v.17 9600 мктт v.29 7200 4800 4800 мктт v.27ter 2400 300 мктт v.21 ch. 2 факс - хабарларни узатиш протоколлари маълумотлар ва факс хабарларни узатиш протоколлари rs-232 интерфейси бўйича уланиш dte ва dce …

қабул қилиш хақида огохлантиради. dsr –маълумотларни тайёрлиги. модем режимининг топшириғи учун ишлатилади. sg – сигналли ерга улаш. нолинчи ўтказгич. dcd – маълумотларнинг ташувчисини топиш (қабул қилинаётган сигнални детекторлаш). dtr – чиқиш маълумотларини тайёрлиги; ri – чақирув индикатори. телефон тармоғи бўйича модем қабул қилаётган чақирув сигнали хақида огохлантиради. модуляция ва демодуляция усуллари dsl турлари dsl - digital subscriber line – рақамли ажратилган линия. предложена bellcore томонидан 1980 йилда isdn билан параллел таклиф қилинган. уланиш вариантлари: мис ва оптик толали. dslни бир нечта вариантлари мавжуд, тезликлар бўйича, физик уланиш мухити ва диапазон имкониятлари бўйича. adsl (asymmetric digital subscriber line – асимметрик рақамли абонент линияси); radsl (rate-adaptive digital subscriber line - адаптив тезликли улаш, рақамли абонент линияси); idsl (isdn digital subscriber line – рақамли абонент линия idsn); hdsl (high bit-rate digital subscriber line – юқори тезликли рақамли абонент линия ); sdsl (symmetric digital subscriber line - симметрик рақамли абонент линия); vdsl (very high …
