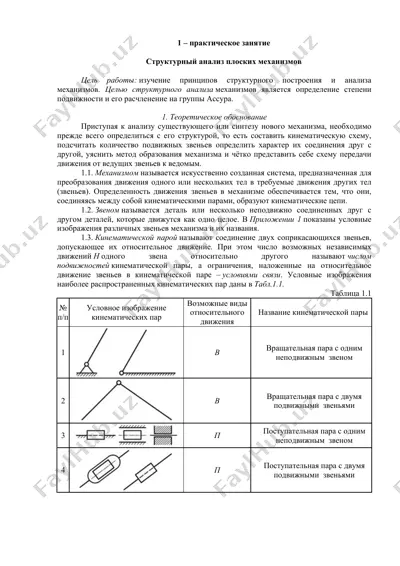

1 – практическое занятие cтруктурный анализ плоских механизмов цель работы: изучение принципов структурного построения и анализа механизмов. целью структурного анализа механизмов является определение степени подвижности и его расчленение на группы ассура. 1. теоретическое обоснование приступая к анализу существующего или синтезу нового механизма, необходимо прежде всего определиться с его структурой, то есть составить кинематическую схему, подсчитать количество подвижных звеньев определить характер их соединения друг с другой, уяснить метод образования механизма и чётко представить себе схему передачи движения от ведущих звеньев к ведомым. 1.1. механизмом называется искусственно созданная система, предназначенная для преобразования движения одного или нескольких тел в требуемые движения других тел (звеньев). определенность движения звеньев в механизме обеспечивается тем, что они, соединяясь между собой кинематическими парами, образуют кинематические цепи. 1.2. звеном называется деталь или несколько неподвижно соединенных друг с другом деталей, которые движутся как одно целое. в приложении 1 показаны условные изображения различных звеньев механизма и их названия. 1.3. кинематической парой …

2 / 10

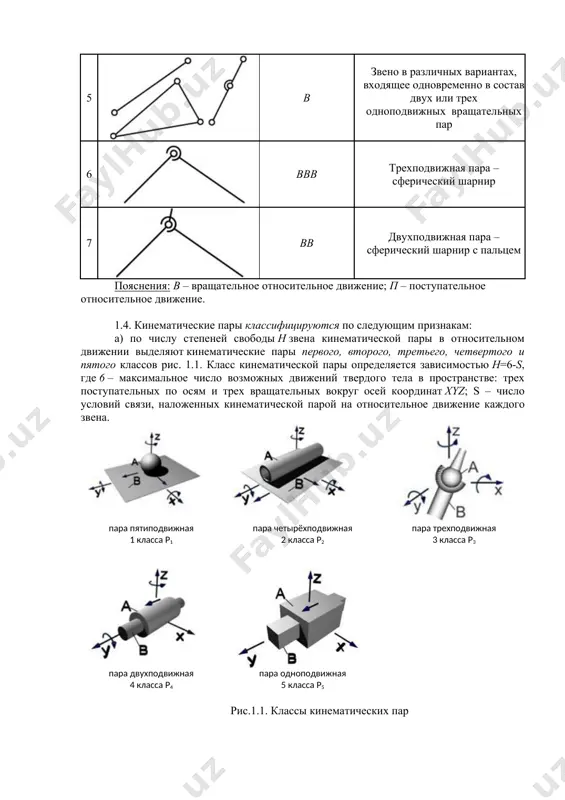

тав двух или трех одноподвижных вращательных пар 6 ввв трехподвижная пара – сферический шарнир 7 вв двухподвижная пара – сферический шарнир с пальцем пояснения: в – вращательное относительное движение; п – поступательное относительное движение. 1.4. кинематические пары классифицируются по следующим признакам: а) по числу степеней свободы h звена кинематической пары в относительном движении выделяют кинематические пары первого, второго, третьего, четвертого и пятого классов рис. 1.1. класс кинематической пары определяется зависимостью h=6-s, где 6 – максимальное число возможных движений твердого тела в пространстве: трех поступательных по осям и трех вращательных вокруг осей координат xyz; s – число условий связи, наложенных кинематической парой на относительное движение каждого звена. пара пятиподвижная 1 класса р1 пара четырёхподвижная 2 класса р2 пара трехподвижная 3 класса р3 пара двухподвижная 4 класса р4 пара одноподвижная 5 класса р5 рис.1.1. классы кинематических пар б) по характеру соприкосновения звеньев кинематические пары различаются на низшие и высшие. в) по характеру …

3 / 10

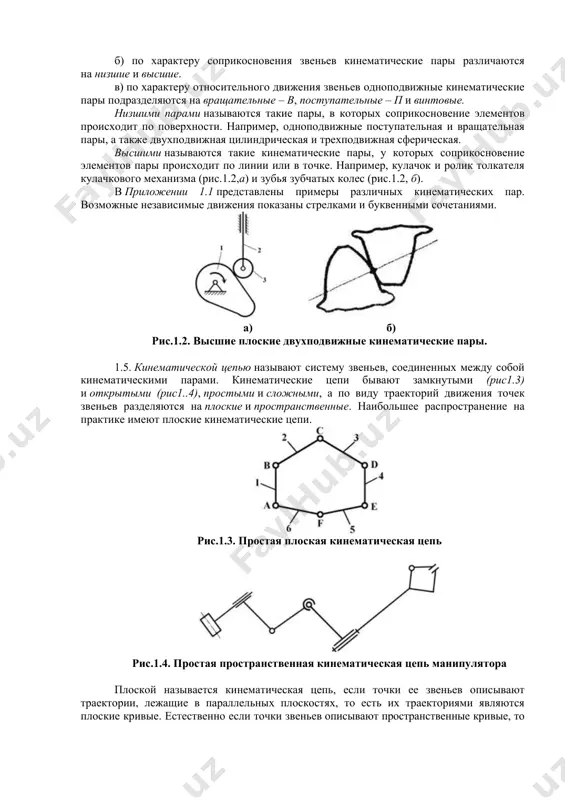

ические цепи бывают замкнутыми (рис1.3) и открытыми (рис1..4), простыми и сложными, а по виду траекторий движения точек звеньев разделяются на плоские и пространственные. наибольшее распространение на практике имеют плоские кинематические цепи. рис.1.3. простая плоская кинематическая цепь рис.1.4. простая пространственная кинематическая цепь манипулятора плоской называется кинематическая цепь, если точки ее звеньев описывают траектории, лежащие в параллельных плоскостях, то есть их траекториями являются плоские кривые. естественно если точки звеньев описывают пространственные кривые, то такие кинематические цепи (как и кинематические пары) называются пространственными. сложной называется кинематическая цепь, в которой имеется хотя бы одно звено, входящее более чем в две кинематические пары. пример такой цепи дан на рис.1.5, д . 1.6. степенью подвижности кинематической цепи w называют число степеней свободы кинематической цепи относительно стойки – звена, принятого за неподвижное. для плоских механизмов применяется формула чебышева 1.1 где n - число подвижных звеньев кинематической цепи; p5 – число кинематических пар 5 класса; р4 – число …

4 / 10

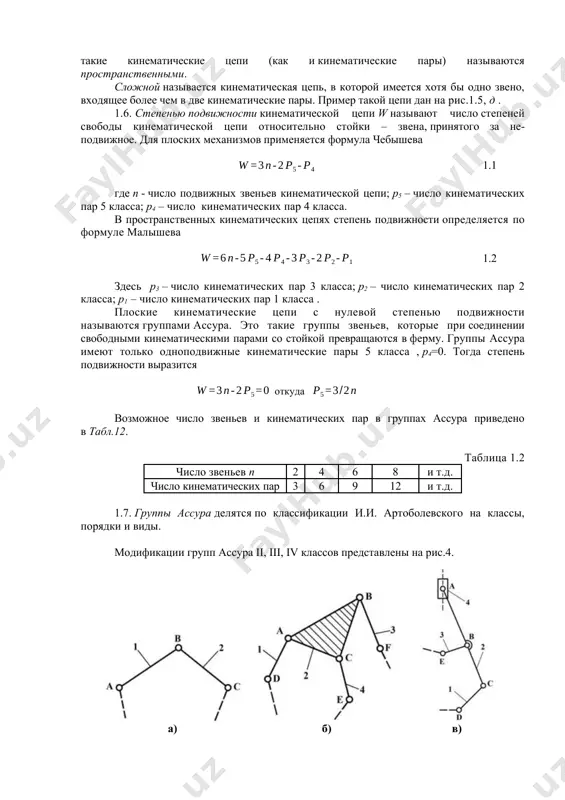

и групп ассура ii, iii, iv классов представлены на рис.4. а) б) в) г) д) рис.1.5. группы ассура: а) ii-го класса; б) в) г)iii-го класса; д) iv-го класса группы ассура ii класса содержат два звена и три кинематических пары. разновидности групп ассура ii класса изображены на рис.1.6: вид 1 – все кинематические пары вращательные; вид 2 – одна крайняя кинематическая пара – поступательная, а все остальные – вращательные; вид 3 – звенья соединены между собой поступательной кинематической парой, а крайние пары являются вращательными; вид 4 – звенья соединены вращательной парой, а обе крайние кинематические пары – поступательные; вид 5 – одна крайняя кинематическая пара – вращательная; все остальные – поступательные. вид 1 вид 2 вид3 вид 5 вид 4 рис. 1.6. группы ассура ii -го класса различных видов. порядок группы ассура определяется количеством кинематических пар, которыми она присоединяется к другим звеньям, т.е. числом ее внешних (свободных) пар. в группе ассура …

5 / 10

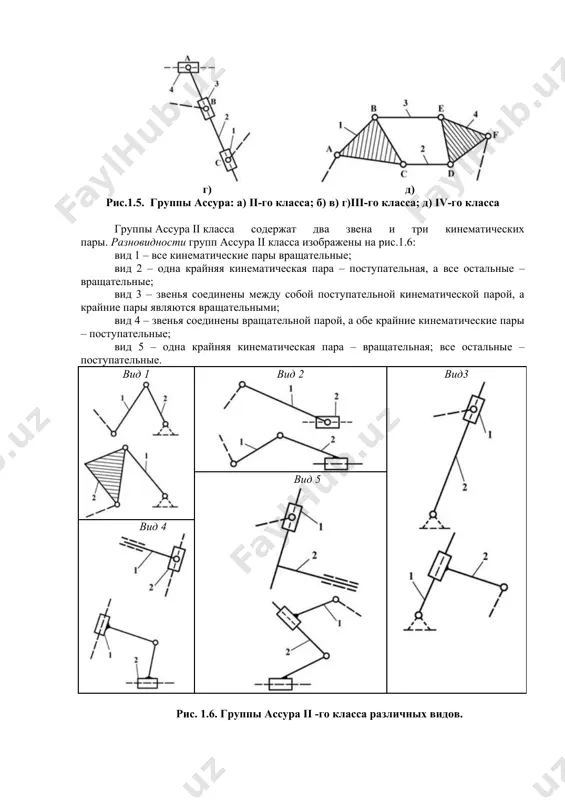

мы с лишними степенями свободы представлены на рис 1.8. рис 1.8. механизмы с лишними степенями свободы в кулачковом механизме с роликовым толкателем (рис. 1.1,а) степень подвижности получается здесь наблюдается лишняя степень свободы, представляющая собой дополнительную подвижность ролика относительно толкателя. она не сказывается на степени подвижности кулачкового механизма и w=l. 2. последовательность выполнения работы содержание работы. студент должен вместе с преподавателем рассмотреть модели механизмов, при этом следует определить число звеньев и кинематических пар. согласно своего варианта изобразить структурную схему механизма и составить структурную формулу. оборудование: модели различных механизмов . инструменты: линейка, треугольник, циркуль и транспортир. порядок структурного анализа механизмов 1. ознакомиться с принципом действия механизма и установить его назначение (например: преобразовать вращательное движение в поступательное). 2. определить: какие из звеньев являются кривошипом, шатуном, ползуном, кулисой, коромыслом. наименование звеньев записать в таблицу основных результатов. 3. вычертить одно из положений механизма в виде структурной схемы, при котором достаточно наглядно видны все звенья. указать …
