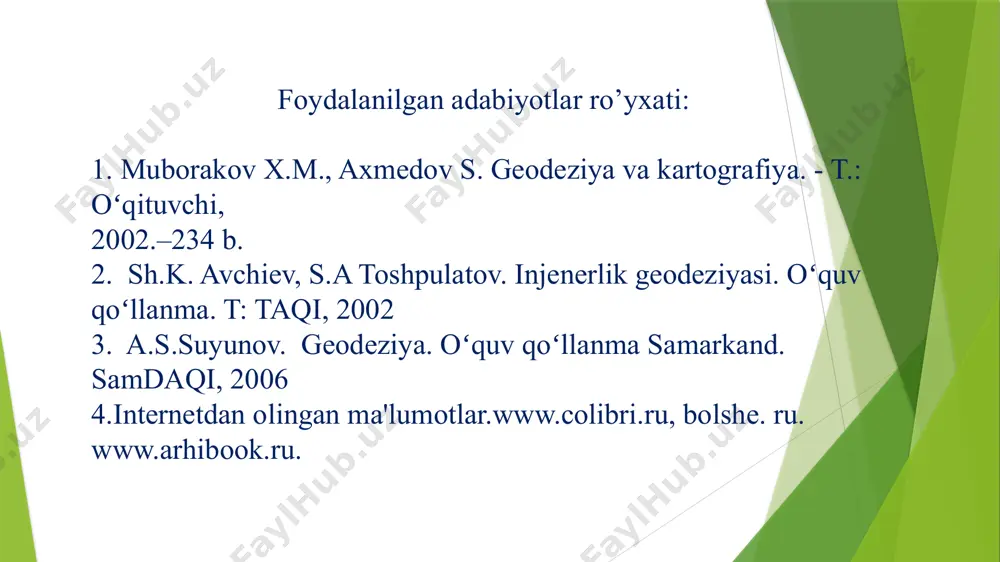

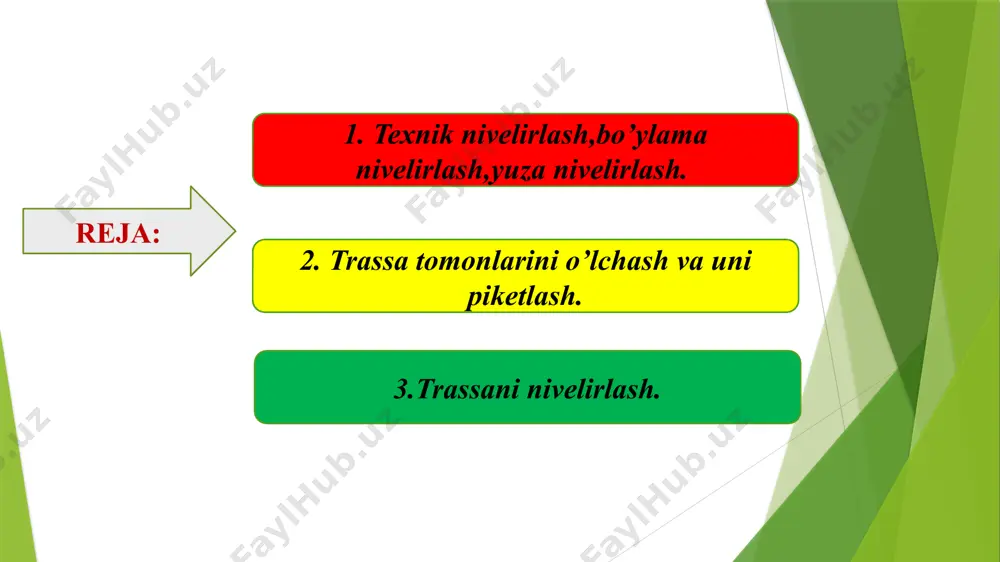

презентация powerpoint “tiqxmmi” milliy tadqiqot universitetining qarshi irrigatsiya va agrotexnologiyalar instituti fan yer tuzishda geodezik ishlar mavzu 06 trassani nivelirlashga tayyorlash. xaqberdiyev alisher eshmamatovich geodeziya va geoinformatika foydalanilgan adabiyotlar ro’yxati: 1. muborakov x.m., axmedov s. geodeziya va kartografiya. - t.: oʻqituvchi, 2002.–234 b. 2. sh.k. avchiev, s.a toshpulatov. injenerlik geodeziyasi. oʻquv qoʻllanma. t: taqi, 2002 3. a.s.suyunov. geodeziya. oʻquv qoʻllanma samarkand. samdaqi, 2006 4.internetdan olingan ma'lumotlar.www.colibri.ru, bolshe. ru. www.arhibook.ru. reja: 1. texnik nivelirlash,bo’ylama nivelirlash,yuza nivelirlash. 2. trassa tomonlarini o’lchash va uni piketlash. 3.trassani nivelirlash. abudula (dula) - texnik nivelirlashni bajarish. geometrik nivelirlashda ishlatiladigan asbob - nivelir. nivelirning teodolitdan farqi shuki, uning qarash trubasi zenit boʻyicha aylanmaydi, chunki u gorizontal vizirlashga moslangan. qarash trubasining vizir oʻqini yonidagi silindrik adilak hamda koʻtarish vintlari yordamida gorizontal holatga, ya'ni ish bajaradigan holatga keltirish mumkin. geometrik nivelirlashda bir nuqtaning boshqa nuqtaga nisbatan balandligi, ya'ni nuqta balandligini topishning bir necha xil yoʻli bor. shularni koʻrib chiqamiz. …

2 / 50

dan olingan sanoq asbob balandligidan katta, ya'ni i b boʻlsa ishora musbat boʻladi. birinchi nuqta a ning absolyut balandligi (ha) hamda bu nuqtaga nisbatan ikkinchi nuqta b-ning balandligi (hab) ma'lum boʻlgach, ikkinchi nuqta (b) ning absolyut balandligi quyidagicha hisoblab chiqariladi: hb = ha + hab ikkinchi nuqta absolyut balandligining bunday hisoblab chiqarilishiga absolyut balandlikni nisbiy balandlik boʻyicha aniqlash deyiladi. ikkinchi nuqtaning absolyut balandligini asbob gorizonti yordamida aniqlash ham mumkin. asbob gorizonti deganda nivelir vizir oʻqi yoʻnalishining absolyut balandligi tushuniladi. asbob gorizonti (hi) quyidagiga teng: hi = ha + i ikkinchi (b) nuqtaning asbob gorizonti metodida aniqlangan absolyut balandligi: hb = hi – b boʻladi. oʻrtadan nivelirlash. oʻrtadan nivelirlashda nivelirlanaѐtgan nuqtalarga tik qilib reykalar oʻrnatiladi, reykalar oraligʻiga esa nivelir oʻrnatiladi. nivelir ish holatiga keltiriladi, qarash trubasi oldin keyingi reykaga vizirlanib, reykadan a sanoq olinadi, soʻngra oldingi reykaga qaratiladi va v sanoq olinadi. shunda b nuqtani a nuqtaga nisbatan balandligi quyidagicha hisoblab …

3 / 50

landligini aniq oʻlchash zarur boʻlganligidan ish ancha qiyinlashadi va mexnat koʻp sarf boʻladi. oʻrtadan nivelirlashning afzalliklari quyidagilardan iborat: a) har bir stansiyada reyka balandligiga teng boʻlgan nisbiy balandlikni, ya'ni oldinga nivelirlashdagiga nisbatan kattaroq nisbiy balandlikni oʻlchash mumkin; b) har bir stansiyada nivelir balandligini oʻlchashning hojati yoʻq; v) nivelirning qarash trubasi nivelir bilan reyka orasidagi masofani kattalashtirib koʻrsatganligidan oldindan nivelirlashdagiga qaraganda ikki barobar uzunroq masofani nivelirlash mumkin. g) asbob ikki nuqta oʻrtasiga oʻrnatilganligidan er egriligining va atmosfera refraksiyasining ta'siri juda kamayadi; d) asbob nivelirlanaѐtgan ikki nuqtaning qoq oʻrtasiga oʻrnatilganda asbob vizir oʻqining gorizontal emasligi natijasida roʻy beradigan xatoning ta'siri boʻlmaydi. bu oʻrtadan nivelirlashning asosiy afzalligi boʻlib hisoblanadi. .oddiy va murakkab nivelirlash. ikki nuqtaning bir-biriga nisbatan balandligi bu nuqtalar orasiga nivelirni bir marta oʻrnatishda aniqlansa, bunga oddiy nivelirlash deyiladi. ikki nuqtaning balandliklari orasidagi farq katta boʻlgan hollarda ѐki bir-biridan uzoq joylashgan ikki nuqtaning nisbiy balandligini aniqlashda bu ikki nuqta oraligi boʻlaklarga boʻlinib, …

4 / 50

bu chiziqdagi barcha xarakterli nuqtalarning absolyut balandliklarini aniqlash maqsadida amalga oshirilgan boʻylama nivelirlash trassani nivelirlash deb ataladi. trassani nivelirlashda barcha bogʻlovchi nuqtalar hamda trassadagi oraliq nuqtalar oʻrni qoziq qoqib belgilanadi. ba'zi bir qidiruv va tekshiruv ishlarida nivelirlanishi kerak boʻlgan chiziq atrofidagi nuqtalarning absolyut balandliklarini aniqlashga toʻgʻri keladi. bunday paytda trassa kerakli joylariga qoziqlar qoqib perpendikulyar chiziqlar bilan belgilanib nivelirlanadi. bunga koʻndalang nivelirlash deyiladi. injenerlik inshootlari loyihasini tuzish hamda loyihani joyga koʻchirish va inshootlarni qurish maqsadida bajariladigan nivelirlash injener-texnik nivelirlash deyiladi. trassani profilini tuzish. a) uzala inshootlar b) trassa va trassalash. uzala inshootlar - ishlab chiqarish qurilmalarini barpo qilishda avvalo, doimo ana shu ob'ektgacha keladigan yoʻllar (temir yoʻl, avtomobil yoʻllari, elektr uzatgich, aloqa, kanal, suv, ...) kabi injenerlik inshootlari uzala inshootlarga kiradi. trassa deb loyihasi tuzilaѐtgan uzala inshootlarni karta ѐki joyda belgilangan oʻqiga aytiladi. ma'lum iqtisodiy va texnikaviy talablarga javob beradigan trassa yoʻnalishini karta va joyda aniqlash uchun bajariladigan kompleks ishlarga …

5 / 50

i egilish darajasi, qayrilmalar burchaklari qiymati bilan oʻlchanadi ( 8.6.1- shakl). trassaning qayrilish burchagi deb oldingi tomon davomi bilan ketingi tomon boshlanishida hosil boʻlgan burchakga aytiladi. bu burilish nuqtasiga burilish uchi (bu) deyiladi. i va ii kategoriyani magistral temir yoʻl, magistral quvurlar va uzala magistral uzatgichlarda qayrilma burchagi 15° - 20° dan oshmasligi (kerak) tavsiya qilinadi. bu esa boʻlajak yoʻl ѐki quvurlar uzunligini kam miqdorda uzayishiga olib keladi. temir yoʻl va avtomobil yoʻllarida hamda truboprovodlarda qayrilmalar aylanma shaklida oʻtkazilib, gorizontal aylanma radiusi inshootning turiga bogʻliq boʻladi. masalan: temir yoʻllarda minimal r qiymati 400-200 m. avtoyoʻllarda bu qiymat yoʻl kategoriyasiga qarab 600 dan 60 m gacha. kanallardagi aylanma shu kanal kengligining boshlanishidan kichik boʻlmasligi kerak. truboprovod trassalarida rq d1000 (d - truba diametri) ni tashkil qilishi kerak. nazorat savollari: 1.geometrik nivelirlash usullari. 2.nivelirlash usullari. 3.oʻrtadan nivelirlash afzalliklari. 4.asbob gorizonti aniqlash. 5.trassa nima ? 6.uzala trassalash deb nimaga aytiladi ? e'tiboringiz uchun …
