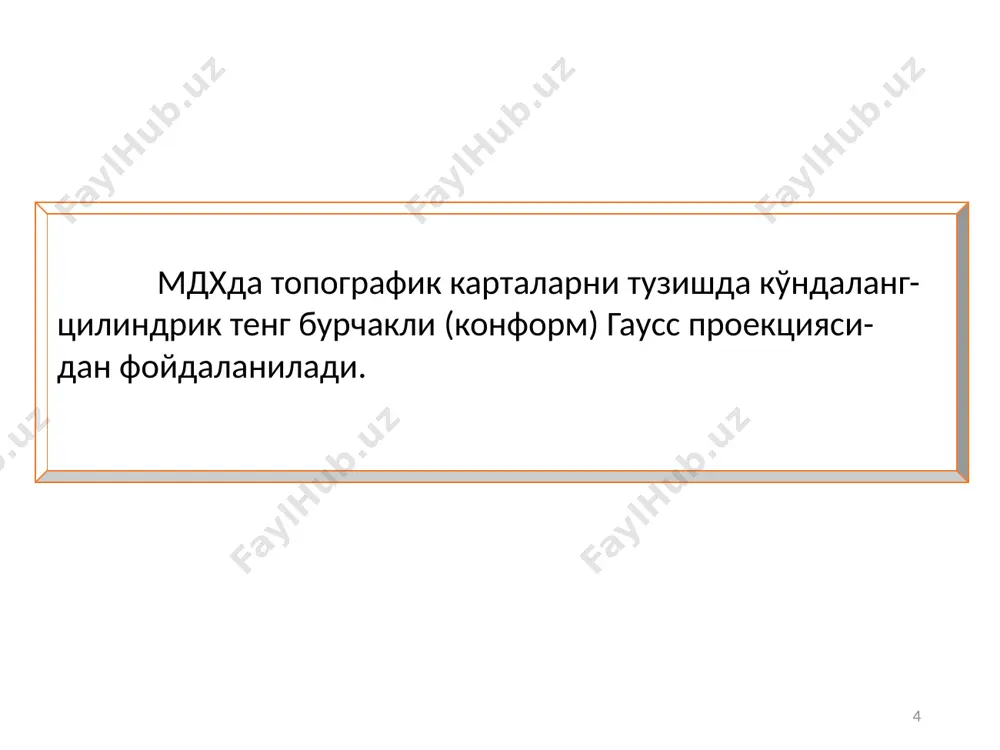

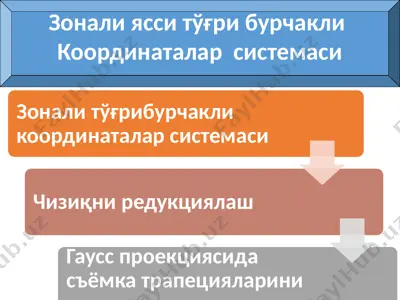

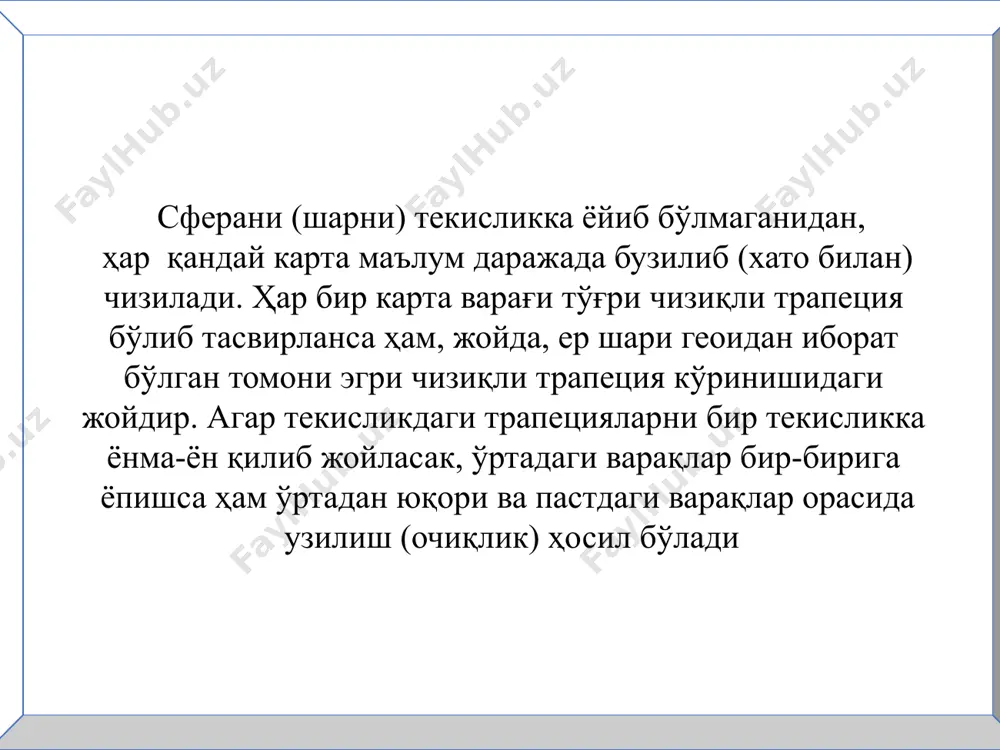

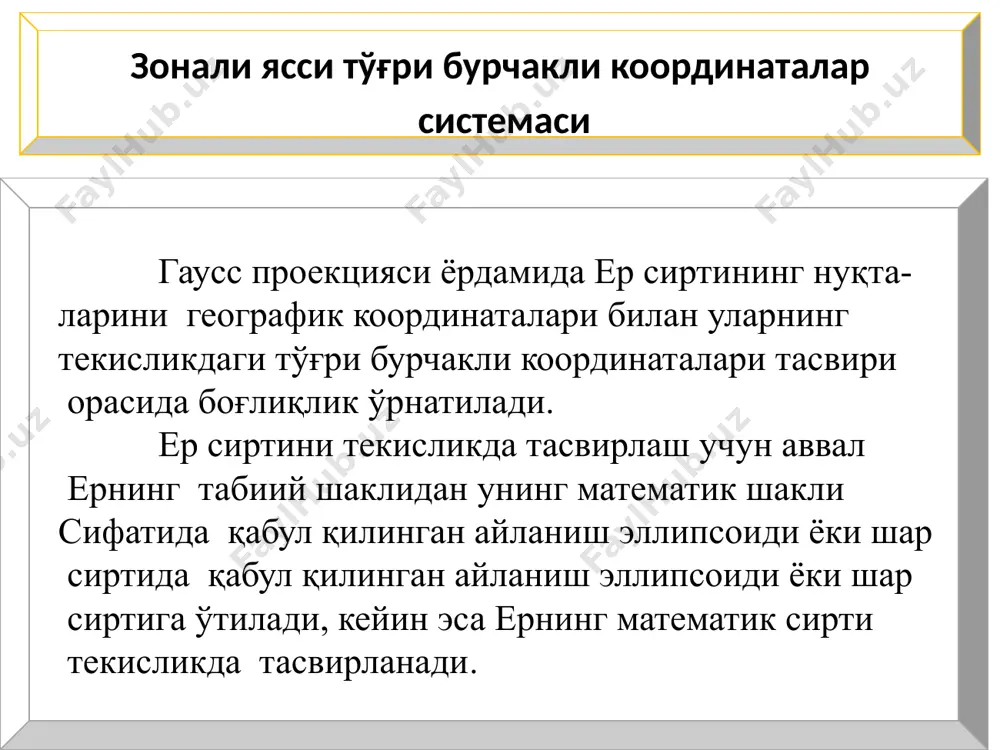

ўзбекистон республикаси қишлоқ ва сув хўжалиги вазирлиги тошкент ирригация ва мелиорация институти 4-мавзу: зонали ясси тўғри бурчакли координаталар системаси qarshi-2023 йил “геодезия” фанидан зонали ясси тўғри бурчакли координаталар системаси зонали тўғрибурчакли координаталар системаси чизиқни редукциялаш гаусс проекциясида съёмка трапецияларини тузиш 3 зонали ясси тўғри бурчакли координаталар системаси гаусс проекцияси ёрдамида ер сиртининг нуқта- ларини географик координаталари билан уларнинг текисликдаги тўғри бурчакли координаталари тасвири орасида боғлиқлик ўрнатилади. ер сиртини текисликда тасвирлаш учун аввал ернинг табиий шаклидан унинг математик шакли сифатида қабул қилинган айланиш эллипсоиди ёки шар сиртида қабул қилинган айланиш эллипсоиди ёки шар сиртига ўтилади, кейин эса ернинг математик сирти текисликда тасвирланади. 3 4 мдхда топографик карталарни тузишда кўндаланг- цилиндрик тенг бурчакли (конформ) гаусс проекцияси- дан фойдаланилади. 4 5 сферани (шарни) текисликка ёйиб бўлмаганидан, ҳар қандай карта маълум даражада бузилиб (хато билан) чизилади. ҳар бир карта варағи тўғри чизиқли трапеция бўлиб тасвирланса ҳам, жойда, ер шари геоидан иборат бўлган томони эгри …

2 / 21

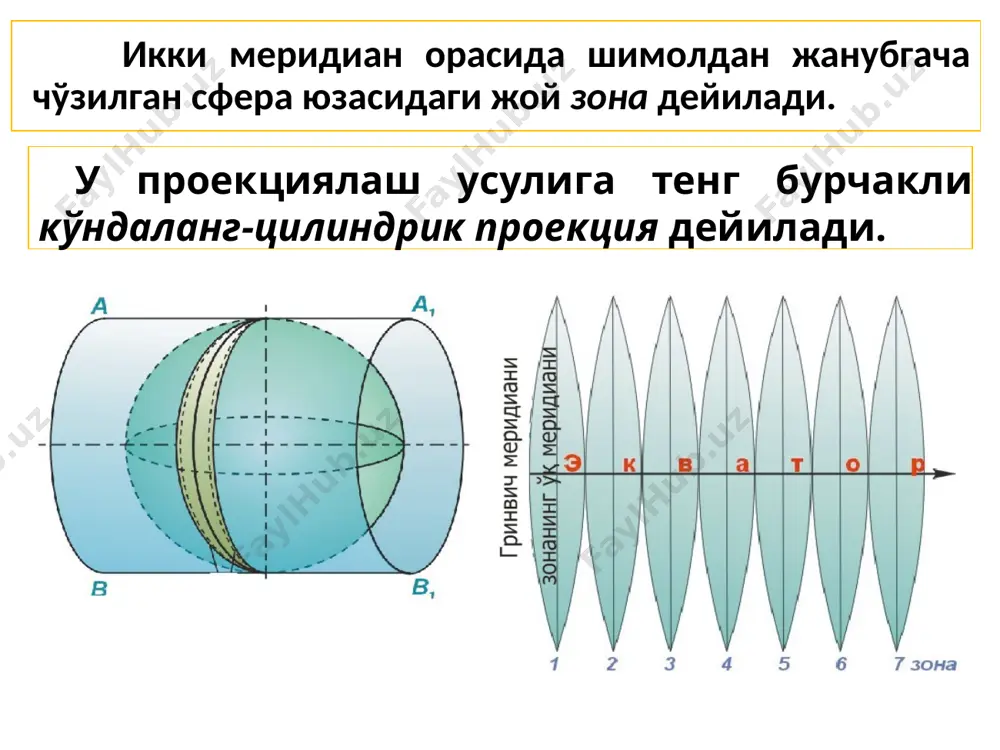

р бир зона ўз цилиндрига проекцияланади. ер шарининг (ҳар бир зонанинг) цилиндрга тегиб турган чизиғи зонанинг ўртасидан ўтган бўлиб, унга ўқ меридиани дейилади. бу проекцияда чизиқлар орасидаги бурчаклар ўзгармайди, бир-бирига ўхшаш тарзда тасвирланганидан у тенг бурчакли ёки конформ (ўхшаш) проекция дейилади. олти градусли зона ўқ меридианининг узоқлигини қуйидаги формула билан аниқланади. l0=60n-30 бу ерда, n-зонанинг рақами ҳар бир зона текисликда ўз координата системасига эга бўлиб, абсцисса ўқи учун ўқ меридиан, ордината ўқи учун эса – экватор қабул қилинган, х ва у масофалар гаусс координаталари дейилади. 2-чизма.ер шарининг координатали зоналари 3-чизма.зонани кўндаланг цилиндр сиртига проекциялаш -цилиндр; 2-шар; 3-зона; 4-зонанинг ўқ меридиани 1 2 3 4 бу система кўпинча ер сиртини топографик карталарда тасвирлашда қўлланилади. бунда ер эллипсоиди гринвич меридианидан бошлаб 60 ёки 30 ли зоналарга бўлинади. зоналар кўн-даланг цилиндр сиртига ўқий меридианлари уринма қилиб проекцияланади ва текисликка ёйилади. зонали тўғрибурчакли координаталар системаси поверхности, используемые в государственных системах координат самолета ламберт проджекшн …

3 / 21

ндр - тангенс или секанс, являются местами с наименьшим количеством искажения. ручка кастрюли аляски гаусс проекциясида тасвирлаш масштаби қуйидаги формула ёрдамида аниқланади: унинг нисбий ўзгариши эса қуйидаги нисбатта аниқланади: жойда ўлчанган чизиқ узунлигини гаусс проекцияси текислигини кўчиришга чизиқни редукциялаш дейилади. проекция текислигига редукцияланган чизиқ узунлиги қуйидаги формула билан аниқланади. бу ерда s - жойда ўлчанган чизиқ узунлиги; y –ўқ меридиани (чизиқ ўртасигача ҳисобланган ордината қиймати); r - ер радиуси (ҳисоблаш пайтида 6400 км тенг деб олиш мумкин). m - 1 нинг катталиги y =100 км да 1:8000 ни, y=200 км да 1:2000 ни, y=300 км да 1:900 ни ташкил этади чизиқ ўлчамлари ўқ меридианидан 100 км дан ортиқ узоқликда бўлганда, унинг узунлигига мос холда редукциялаш учун тузатма киритилиши керак. бу тузатма қуйидаги формула орқали аниқланади ер сиртидан гаусс проекцияси текислигига ўтиш учун юзалар учун тузатмалар қуйида келтирилган формула ёрдамида ҳисобланади. бу ерда p-ўлчанган юза, га. гаусс проекцияси текислигида тузилган карта …

4 / 21

и бурчакларининг географик координаталари ва шу трапеция жойлашган зона ўқ меридианининг узоқлиги ёзиб олинади. б) махсус жадвалдан 1:25 000 масштабли трапеция учун абцисса х, ордината у ва меридианлар яқин-лашиши нинг қийматлари ёзиб олинади. жадвалардан олинган қийматларнинг остига чизиб қуйилади. х ва у ларнинг қиймати метрда берилган. трапеция тузиш учун унинг бурчакларини тўғри бурчакли координаталарини аниқлаш зарур. трапециянинг ром бурчакларини тўғри бурчакли координаталари, меридианлар яқинлашиши ва трапеция роми ўлчамларини аниқлашда махсус жадваллардан фойдаланилади. трапецияни тузишда координаталари ва бошқа катталикларини ҳисоблаш тартиби: а) махсус тузилган жадвалга (2-жадвал) 1:25 000 масштабли трапеция роми бурчакларининг географик координаталари ва шу трапеция жойлашган зона ўқ меридианининг узоқлиги ёзиб олинади. б) махсус жадвалдан 1:25 000 масштабли трапеция учун абцисса х, ордината у ва меридианлар яқин-лашиши нинг қийматлари ёзиб олинади. жадвалардан олинган қийматларнинг остига чизиб қуйилади. х ва у ларнинг қиймати метрда берилган. в) ўрта қийматни аниқлаш усулида 1:10 000 масштабга мос келадиган қийматлар ҳисобланади. г) берилган 1:10 …

5 / 21

ct12.bin image28.wmf image29.wmf oleobject13.bin oleobject14.bin image30.jpeg image31.png l 1 6 0 + l 0 1 6 n l =+ 2 2 1 2 y m r =+ 2 2 1 2 y m r -= 2 2 (1) 2 r y ss r =+ 2 2 (1)(1) 2 y sssm r d=+=- 2 2 2(1) 2 y pppm r d==- () s d () ð d g g x d /docprops/thumbnail.jpeg
