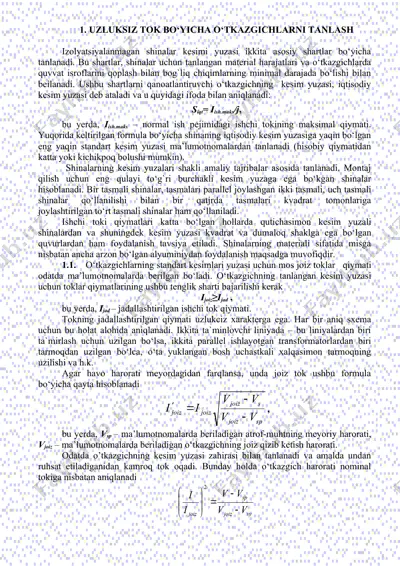

o’zbekiston respublikasi oliy va o’rta maxsus ta’lim vazirligi 1. uzluksiz tok bo‘yicha o‘tkazgichlarni tanlash izolyatsiyalanmagan shinalar kesimi yuzasi ikkita asosiy shartlar bo‘yicha tanlanadi. bu shartlar, shinalar uchun tanlangan material harajatlari va o‘tkazgichlarda quvvat isroflarini qoplash bilan bog`liq chiqimlarning minimal darajada bo‘lishi bilan beilanadi. ushbu shartlarni qanoatlantiruvchi o‘tkazgichning kesim yuzasi, iqtisodiy kesim yuzasi deb ataladi va u quyidagi ifoda bilan aniqlanadi: siqt= iish.maks/j, bu yerda, iish.maks – normal ish pejimidagi ishchi tokining maksimal qiymati. yuqorida keltirilgan formula bo‘yicha shinaning iqtisodiy kesim yuzasiga yaqin bo‘lgan eng yaqin standart kesim yuzasi ma’lumotnomalardan tanlanadi (hisobiy qiymatidan katta yoki kichikpoq bolushi mumkin). shinalarning kesim yuzalari shakli amaliy tajribalar asosida tanlanadi. montaj qilish uchun eng qulayi to‘g`ri burchakli kesim yuzaga ega bo‘kgan shinalar hisoblanadi. bir tasmali shinalar, tasmalari parallel joylashgan ikki tasmali, uch tasmali shinalar qo‘llanilishi bilan bir qatjrda tasmalari kvadrat tomonlariga joylashtirilgan to‘rt tasmali shinalar ham qo‘llaniladi. ishchi toki qiymatlari katta bo‘lgan hollarda qutichasimon kesim …

2 / 7

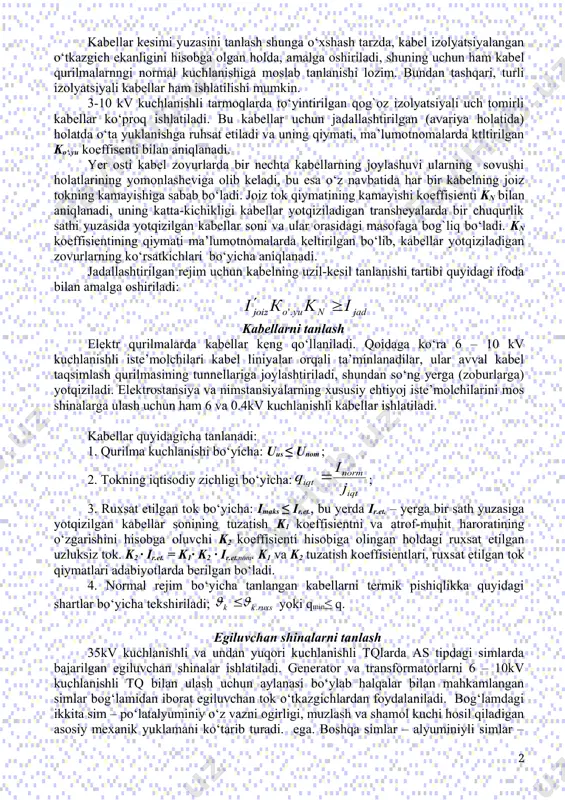

llel ishlayotgan transformatorlardan biri tarmoqdan uzilgan bo‘lca, o‘ta yuklangan bosh uchastkali xalqasimon tarmoqning uzilishi va h.k. agar havo harorati meyordagidan farqlansa, unda joiz tok ushbu formula bo‘yicha qayta hisoblanadi , bu yerda, vsp – ma’lumotnomalarda beriladigan atrof-muhtning meyoriy harorati, vjoiz – ma’lumotnomalarda beriladigan o‘tkazgichning joiz qizib ketish harorati. odatda o’tkazgichning kesim yuzasi zahirasi bilan tanlanadi va amalda undan ruhsat etiladiganidan kamroq tok oqadi. bunday holda o‘tkazgich harorati nominal tokiga nisbatan aniqlanadi . kabellar kesimi yuzasini tanlash shunga o‘xshash tarzda, kabel izolyatsiyalangan o‘tkazgich ekanligini hisobga olgan holda, amalga oshiriladi, shuning uchun ham kabel qurilmalarnngi normal kuchlanishiga moslab tanlanishi lozim. bundan tashqari, turli izolyatsiyali kabellar ham ishlatilishi mumkin. 3-10 kv kuchlanishli tarmoqlarda to‘yintirilgan qog`oz izolyatsiyali uch tomirli kabellar ko‘proq ishlatiladi. bu kabellar uchun jadallashtirilgan (avariya holatida) holatda o‘ta yuklanishga ruhsat etiladi va uning qiymati, ma’lumotnomalarda ktltirilgan ko‘.yu koeffisenti bilan aniqlanadi. yer osti kabel zovurlarda bir nechta kabellarning joylashuvi ularning sovushi holatlarining yomonlasheviga …

3 / 7

nadilar, ular avval kabel taqsimlash qurilmasining tunnellariga joylashtiriladi, shundan so‘ng yerga (zoburlarga) yotqiziladi. elektrostansiya va nimstansiyalarning xususiy ehtiyoj iste’molchilarini mos shinalarga ulash uchun ham 6 va 0.4kv kuchlanishli kabellar ishlatiladi. kabellar quyidagicha tanlanadi: 1. qurilma kuchlanishi bo‘yicha: uus ≤ unom ; 2. tokning iqtisodiy zichligi bo‘yicha: ; 3. ruxsat etilgan tok bo‘yicha: imaks ≤ ir.et., bu yerda ir.et. – yerga bir sath yuzasiga yotqizilgan kabellar sonining tuzatish k1 koeffisientni va atrof-muhit haroratining o‘zgarishini hisobga oluvchi k2 koeffisienti hisobiga olingan holdagi ruxsat etilgan uzluksiz tok. k2 · ir.et. = k1· k2 · ir.et.nom. k1 va k2 tuzatish koeffisientlari, ruxsat etilgan tok qiymatlari adabiyotlarda berilgan bo‘ladi. 4. normal rejim bo‘yicha tanlangan kabellarni termik pishiqlikka quyidagi shartlar bo‘yicha tekshiriladi; yoki qmin≤ q. egiluvchan shinalarni tanlash 35kv kuchlanishli va undan yuqori kuchlanishli tqlarda as tipdagi simlarda bajarilgan egiluvchan shinalar ishlatiladi. generator va transformatorlarni 6 – 10kv kuchlanishli tq bilan ulash uchun aylanasi bo‘ylab halqalar …

4 / 7

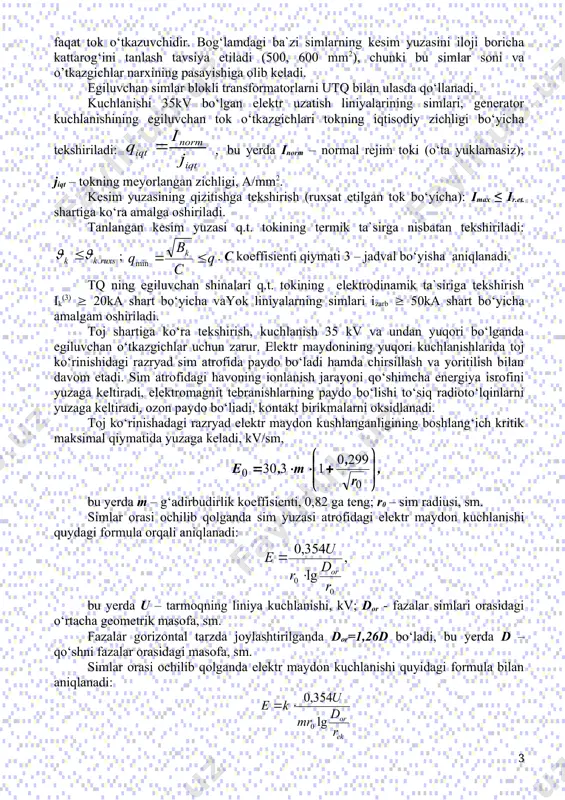

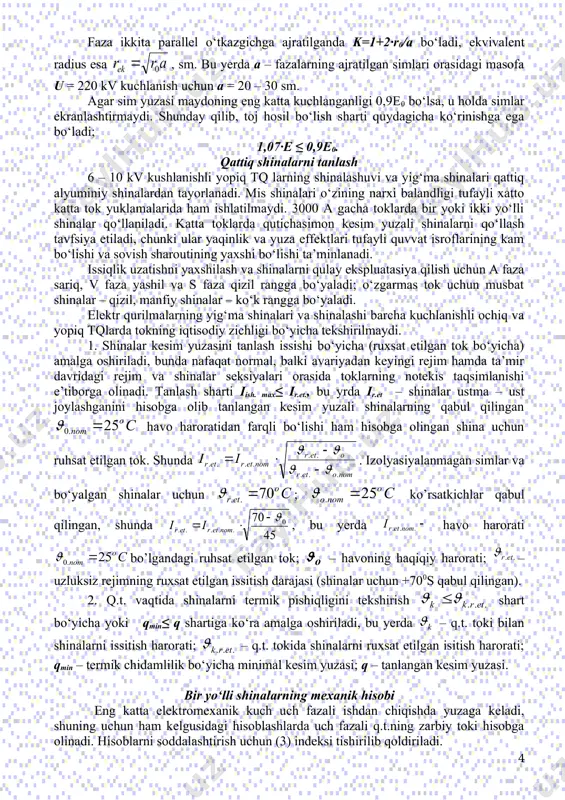

chligi, a/mm2. kesim yuzasining qizitishga tekshirish (ruxsat etilgan tok bo‘yicha): imax ≤ ir.et. shartiga ko‘ra amalga oshiriladi. tanlangan kesim yuzasi q.t. tokining termik ta`sirga nisbatan tekshiriladi: ; . c koeffisienti qiymati 3 – jadval bo‘yisha aniqlanadi. tq ning egiluvchan shinalari q.t. tokining elektrodinamik ta`siriga tekshirish ik(3) ( 20ka shart bo‘yicha vayok liniyalarning simlari izarb ( 50ka shart bo‘yicha amalgam oshiriladi. toj shartiga ko‘ra tekshirish, kuchlanish 35 kv va undan yuqori bo‘lganda egiluvchan o‘tkazgichlar uchun zarur. elektr maydonining yuqori kuchlanishlarida toj ko‘rinishidagi razryad sim atrofida paydo bo‘ladi hamda chirsillash va yoritilish bilan davom etadi. sim atrofidagi havoning ionlanish jarayoni qo‘shimcha energiya isrofini yuzaga keltiradi, elektromagnit tebranishlarning paydo bo‘lishi to‘siq radioto‘lqinlarni yuzaga keltiradi, ozon paydo bo‘liadi, kontakt birikmalarni oksidlanadi. toj ko‘rinishadagi razryad elektr maydon kushlanganligining boshlang‘ich kritik maksimal qiymatida yuzaga keladi, kv/sm, bu yerda m – g‘adirbudirlik koeffisienti, 0,82 ga teng; r0 – sim radiusi, sm. simlar orasi ochilib qolganda sim yuzasi …

5 / 7

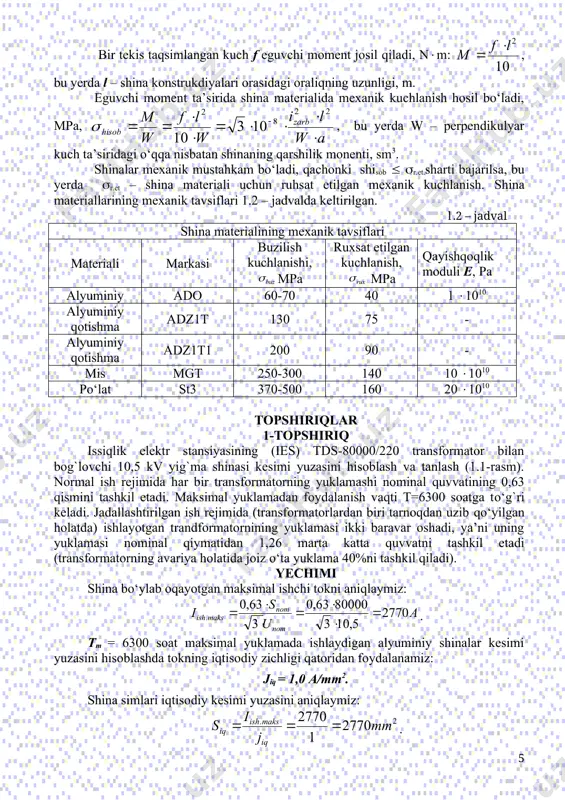

kushlanishli yopiq tq larning shinalashuvi va yig‘ma shinalari qattiq alyuminiy shinalardan tayorlanadi. mis shinalari o‘zining narxi balandligi tufayli xatto katta tok yuklamalarida ham ishlatilmaydi. 3000 a gacha toklarda bir yoki ikki yo‘lli shinalar qo‘llaniladi. katta toklarda qutichasimon kesim yuzali shinalarni qo‘llash tavfsiya etiladi, chunki ular yaqinlik va yuza effektlari tufayli quvvat isroflarining kam bo‘lishi va sovish sharoutining yaxshi bo‘lishi ta’minlanadi. issiqlik uzatishni yaxshilash va shinalarni qulay ekspluatasiya qilish uchun a faza sariq, v faza yashil va s faza qizil rangga bo‘yaladi; o‘zgarmas tok uchun musbat shinalar – qizil, manfiy shinalar – ko‘k rangga bo‘yaladi. elektr qurilmalarning yig‘ma shinalari va shinalashi barcha kuchlanishli ochiq va yopiq tqlarda tokning iqtisodiy zichligi bo‘yicha tekshirilmaydi. 1. shinalar kesim yuzasini tanlash issishi bo‘yicha (ruxsat etilgan tok bo‘yicha) amalga oshiriladi, bunda nafaqat normal, balki avariyadan keyingi rejim hamda ta’mir davridagi rejim va shinalar seksiyalari orasida toklarning notekis taqsimlanishi e’tiborga olinadi. tanlash sharti iish. max≤ ir.et., bu …
