1 / 13

andijon mashinasozlik instituti eee yo’nalishi k-91-21 guruh talabasi g’ulomov asadbekning elektr yuritma asoslari fanidan tayyorlagan ishi andijon mashinasozlik instituti elektrotexnika fakulteti eee-yo’nalishi k-91-21 guruh talabasi jo'raxonov abdulhamidning elektr ta'minot asoslari fanidan tayyorlagan mustaqil ishi mavzu:. elektr tarmoqlarini kuchlanishini tanlash bo‘yicha tavsiyalar. yoritish qurilmalarini elektr tarmoqlari. reja: 1. elektr tarmoq tushunchasi kuchlanishini tanlash 2. yoritish qurilmalarini elektr tarmoqlari. 3. xulosa 4. foydalanilgan adabiyotlar elektr tarmogʻi — elektr energiyasini uzatilishi yoki taqsimlanishi maqsadida bir-biriga ulangan asbob-uskunalar va qurilmalar hisoblanadi. umumiy maqsadlarga moʻljallangan elektr tarmogʻi elektr stansiyalar bilan isteʼmolchilarni havo liniyalari va kabelli elektr uzatish liniyalari orqali bogʻlaydi, hududiy jihatdan tarqoq isteʼmolchilarni elektr energiyasi bilan markazlashgan usulda taʼminlaydi. elektr uzatish liniyalari bilan bogʻlanmaydigan elektr tarmoqlari ham boʻladi. qanday maqsadlarga moʻljallanganligiga qarab, ular taʼminlovchi va taqsimlovchi tarmoqlarga, yaʼni elektr energiyasini kichik elektr stansiyalardan shahar, sanoat, qishloq xoʻjaligi va boshqalar isteʼmolchilarga uzatuvchi va taqsimlovchi tarmoqlarga; kuchlanishi boʻyicha ikki guruhga, yaʼni kuchlanishi 1 kv gacha va …

2 / 13

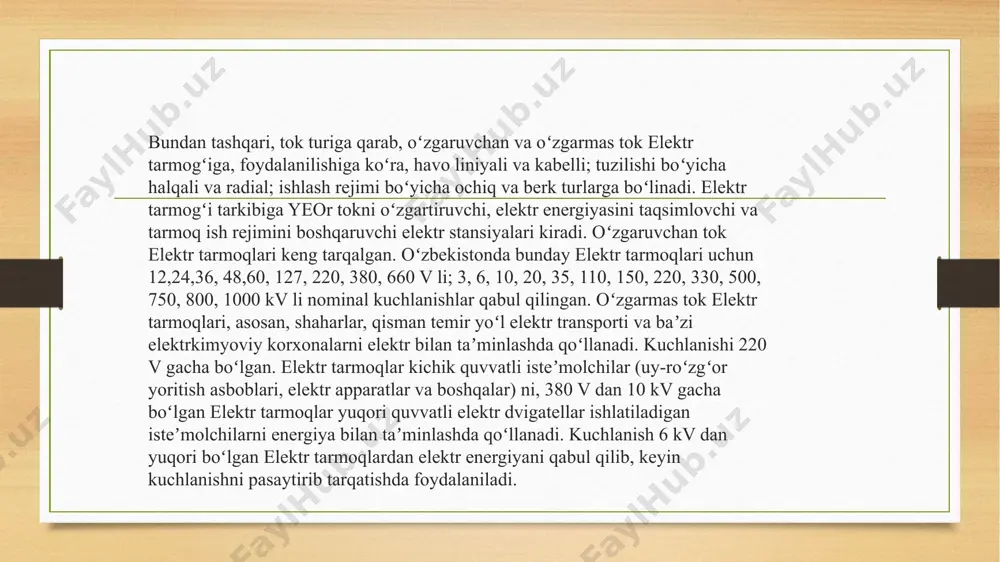

kv li nominal kuchlanishlar qabul qilingan. oʻzgarmas tok elektr tarmoqlari, asosan, shaharlar, qisman temir yoʻl elektr transporti va baʼzi elektrkimyoviy korxonalarni elektr bilan taʼminlashda qoʻllanadi. kuchlanishi 220 v gacha boʻlgan. elektr tarmoqlar kichik quvvatli isteʼmolchilar (uy-roʻzgʻor yoritish asboblari, elektr apparatlar va boshqalar) ni, 380 v dan 10 kv gacha boʻlgan elektr tarmoqlar yuqori quvvatli elektr dvigatellar ishlatiladigan isteʼmolchilarni energiya bilan taʼminlashda qoʻllanadi. kuchlanish 6 kv dan yuqori boʻlgan elektr tarmoqlardan elektr energiyani qabul qilib, keyin kuchlanishni pasaytirib tarqatishda foydalaniladi. sex tarmoqlari quyidagi standart kuchlanislilarda bajariiadi: 127,220,380,660 v. elektr motorlarini ta’minlash uchun keng tarqalgan kuchlanish u = 380v 380/220 v kuchlanishli sistema elektr iste’molchilarini quyidagi asosiy talablarini bajaradi: 1. kuch va yoritgich iste’molchilarini birgalikda ta’minlash mumkiniigi. 2. “yer” va sim orasidagi kuchlanishni nisbatan kichikligi 220 v. 660 v kuchlanish 380 v kuchlanishga nisbatan ma’ium afzalliklarga ega: 1. rangli metallarni kam sarfi va elektr energiyani isrofini kamligi; 2. kuchlanishi 660 v boigan …

3 / 13

andartlashgan kuchlanishlar qatoridan olinib, bazaviy kuchlanishni tashkil qiladi. nominal kuchlanish tarmoq va elektr jihozlar izolatsiyalari darajasini aniqlaydi. tizimning har xil nuqtalarida kuchlanish nominal qiymatidagidan farqlanishi mumkin. elektr energiyasi manbai nominal kuchlanishi qiymatlari 1 kv li tarmoqlar uchun 1.1-jadvalda keltirilgan qiymatlarga mos kelishi kerak. 1 kv gacha bo’lgan kuchlanishlar qiymatlari. 1.1- jadval agar kuchlanish 1 kv dan ortiq bo‘lishi kerak bo‘isa, elektr qurilma quwati va elektr ta’minoti sxemasini hisobga olgan holda hamkorlikda tanlailadi. 6 va 10 kv li kuchlanishlar aksariyat kichik quwatli korxonalar (1—5 mvt) va elektr ta’minoti ichki taqsimlovchilarida qo‘llaniladi. binobarin, 10 kv li kuchlanishni ko‘proq qo'llashlik tavsiya etiladi.3kv kuchlanishli tarmoqlar asosan elektr stansiyalarining xususiy xarajatlari uchun ishlatiladi. bunga sabab 3 kv li tarmoqni qo‘llash 6 yoki 10 kv li tarmoqni qo‘llashga qaraganda iqtisodiy samaraliroq ekan. 15, 20, 24, 27 kv kuchlanishli energiyalar katta va kuchli elektrostansiyalarda ishlab chiqariladi. 35, 110, 220 kv li kuchlanishlar ta’minlovchi taqsimlagichlarda, shaharlar va ulkan …

4 / 13

ida yoritish ikki turga bo’linadi: 1. ish joytarini, hovli sathini yetarli darajada yoritish uchun - ishchi yoritish; 2. ishchi yoritish o ‘chganda minimal yoritishni ta’minlovchi - favqulotda yoritish. ishchi yoritish quyidagilarga bo’linadi:• umurniy yoritish sistemasi;• joylardagi yoritish sistemasi: • aralash yoritish sistemasi.joylardagi yoritishni xususiyati shundan iboratki, o‘tkazgich, yoritgich va boshqa elementiar ishlovchiga yaqin joylashgan bo1 lib, yoritish qurilmasi elementlariga tegib ketish ehtimoiini keltirib chiqaradi, natijada joylardagi yoritishda xavfsizlik masalasi muhim ahamiyatga ega bo'iadi. joylardagi yoritishda yoritgichlarni kuchlanishi 36 v dan oshmaydi. alohida noqulay sharoitlarda 12 v dan koip bo'lmaydi. bunday yoritgichlar maxsus transformatorlar yordamida elektr bilan ta’minlanadi. favqulotda yoritishda mustaqil energiya manbasi talab qiiinadi, ya’ni:1. akkumulyator batareyasi; 2. ishchi yoritish manbasiga bog'liq bo'lmagan manbaga ulangan transformator; 3.kuchlanishi 1000 v gacha bo'igan fabrika-zavod elektr stansiyalarini yordamchi generatorlari, ko'chma elektrostansiya generatorlari.yoritgichlar shundav yoritish guruhlariga bo'iinadiki, bunda birorta guruhi o'chganda qolgan guruhlar pasaytirilgan jadallik bo'yicha bo'lsa, ishchilarini ishlash imkoniyatini yaratadi. bu sxemada ikkita …

5 / 13

mogʻining nolinchi simi yerga ulanmagan boʻlish kerak, chunki favqulotda yoritishni akkumulyator batareyasiga qayta ulanganda uning qutblaridan biri yerga ulanib qolishi mumkin. xulosa: yoritish tarmoqlarida cosφ=1 boʻlishi ularni hisobini soddalashtiradi. yoritish tarmoqlarida simlarni koʻndalang kesimi, kuchlanishni mumkin boʻlgan yoʻqolishini hisobga olgan holda, hamda qizishga qayta tekshirish oʻtkazish bilan aniqlanadi. qurilmaloyihalanayotganda va jihozlami tanlashda kuchlanish va toklaming hisobiy qiymatlari nominal qiymatlar bilan qiyoslanadi. bu tanlangan jihozlar normal ishlashiga ishonch hosil qilish uchun o'tkaziladi.nominal kuchlanish — bu standartlashgan kuchlanishlar qatoridan olinib, bazaviy kuchlanishni tashkil qiladi. nominal kuchlanish tarmoq va elektr jihozlar izolatsiyalari darajasini aniqlaydi. tizimning har xil nuqtalarida kuchlanish nominal qiymatidagidan farqlanishi mumkin. foydalanilgan adabiyot 1. o.o. zaripov, m.o.atajonov, m.t.maxsudov, o.sh.zaripova “reaktiv quvvatni kompensatsiyalash”. monografiya. andijon - 2023. –104b 2 . a.b.sadullayev., o.o.zaripov, va boshq. o‘quv qo‘llanma. elektrotexnika materiallari // qarshi muhandislik iqtisodiyot instituti. -106, 2022-yil. image5.png image6.png image7.jpeg image8.jpeg image9.jpeg image3.png image4.png /docprops/thumbnail.jpeg
