o’lchash asboblarining metrologik tavsiflari

PPTX 10 sahifa 2,3 MB Bepul yuklash

10 sahifa

FaylHub.uz

Telegram orqali yuklab olish

Hajm 2,3 MB

Fayl turi PPTX

Sahifalar 10

Yangilangan Dek 2025

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇

1 / 10

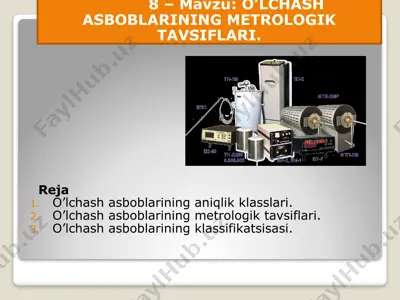

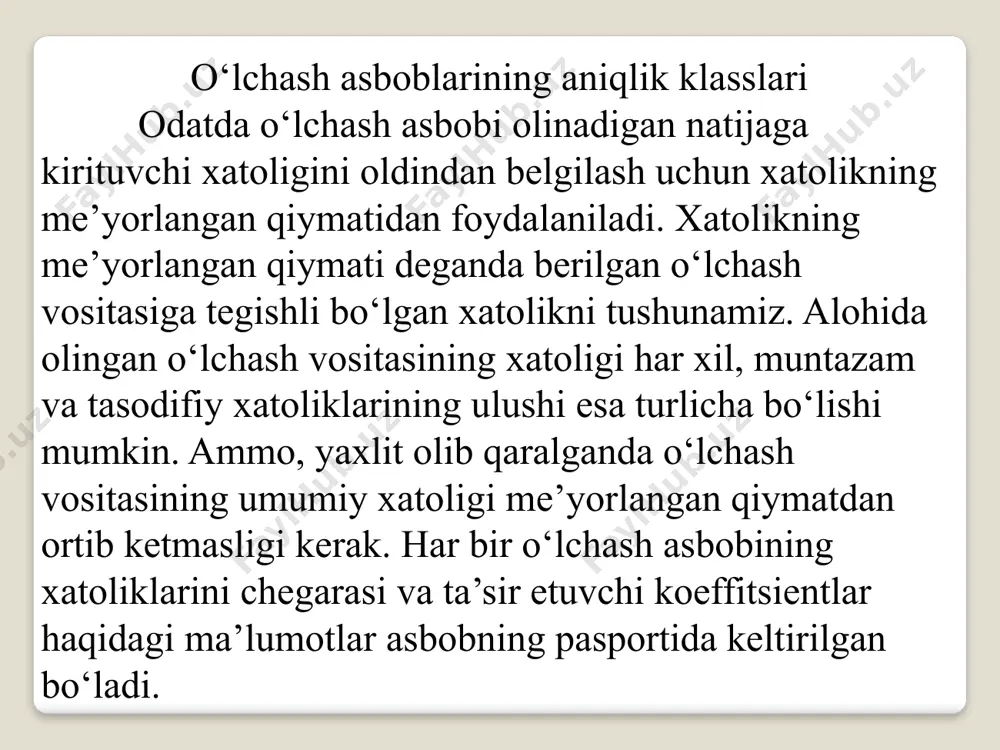

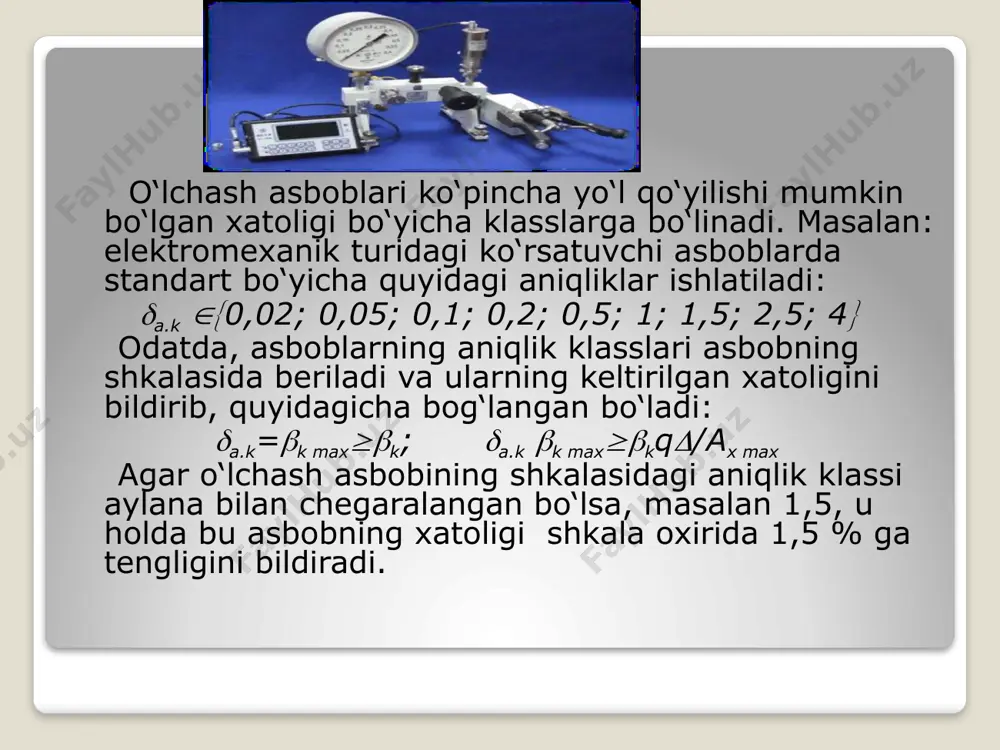

слайд 1 8 – mavzu: o’lchash asboblarining metrologik tavsiflari. rеjа o’lchash asboblarining aniqlik klasslari. o’lchash asboblarining metrologik tavsiflari. o’lchash asboblarining klassifikatsisasi. o‘lchash asboblarining aniqlik klasslari odatda o‘lchash asbobi olinadigan natijaga kirituvchi xatoligini oldindan belgilash uchun xatolikning me’yorlangan qiymatidan foydalaniladi. xatolikning me’yorlangan qiymati deganda berilgan o‘lchash vositasiga tegishli bo‘lgan xatolikni tushunamiz. alohida olingan o‘lchash vositasining xatoligi har xil, muntazam va tasodifiy xatoliklarining ulushi esa turlicha bo‘lishi mumkin. ammo, yaxlit olib qaralganda o‘lchash vositasining umumiy xatoligi me’yorlangan qiymatdan ortib ketmasligi kerak. har bir o‘lchash asbobining xatoliklarini chegarasi va ta’sir etuvchi koeffitsientlar haqidagi ma’lumotlar asbobning pasportida keltirilgan bo‘ladi. o‘lchash asboblari ko‘pincha yo‘l qo‘yilishi mumkin bo‘lgan xatoligi bo‘yicha klasslarga bo‘linadi. masalan: elektromexanik turidagi ko‘rsatuvchi asboblarda standart bo‘yicha quyidagi aniqliklar ishlatiladi: а.k 0,02; 0,05; 0,1; 0,2; 0,5; 1; 1,5; 2,5; 4 odatda, asboblarning aniqlik klasslari asbobning shkalasida beriladi va ularning keltirilgan xatoligini bildirib, quyidagicha bog‘langan bo‘ladi: а.k=k mахk; а.k k mахkq/ах max agar o‘lchash asbobining …

2 / 10

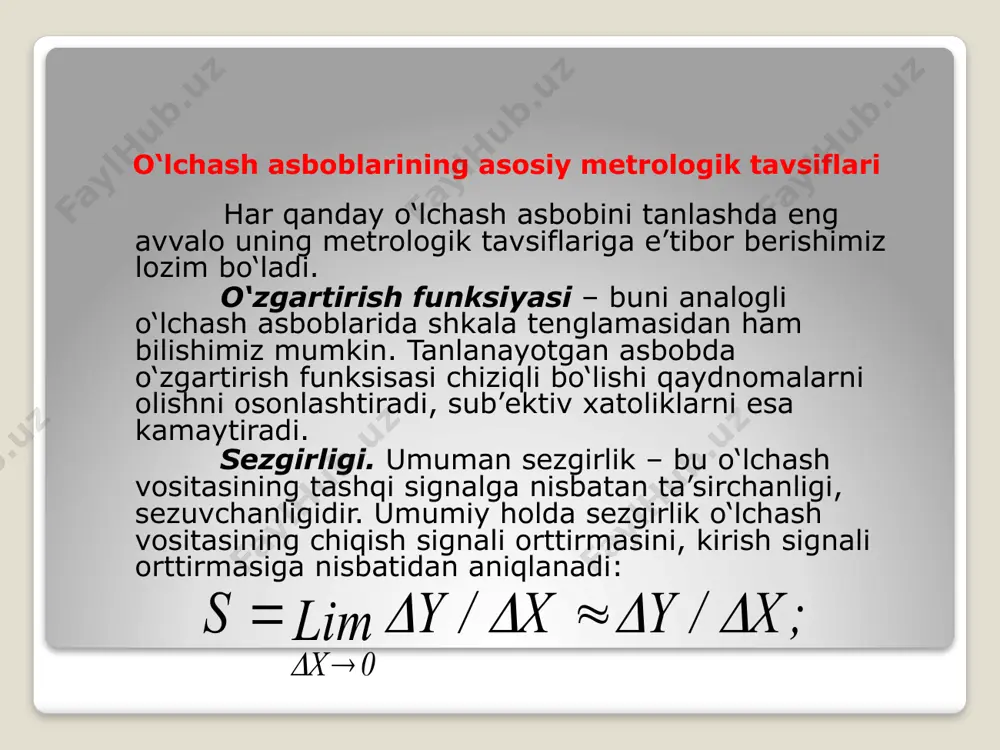

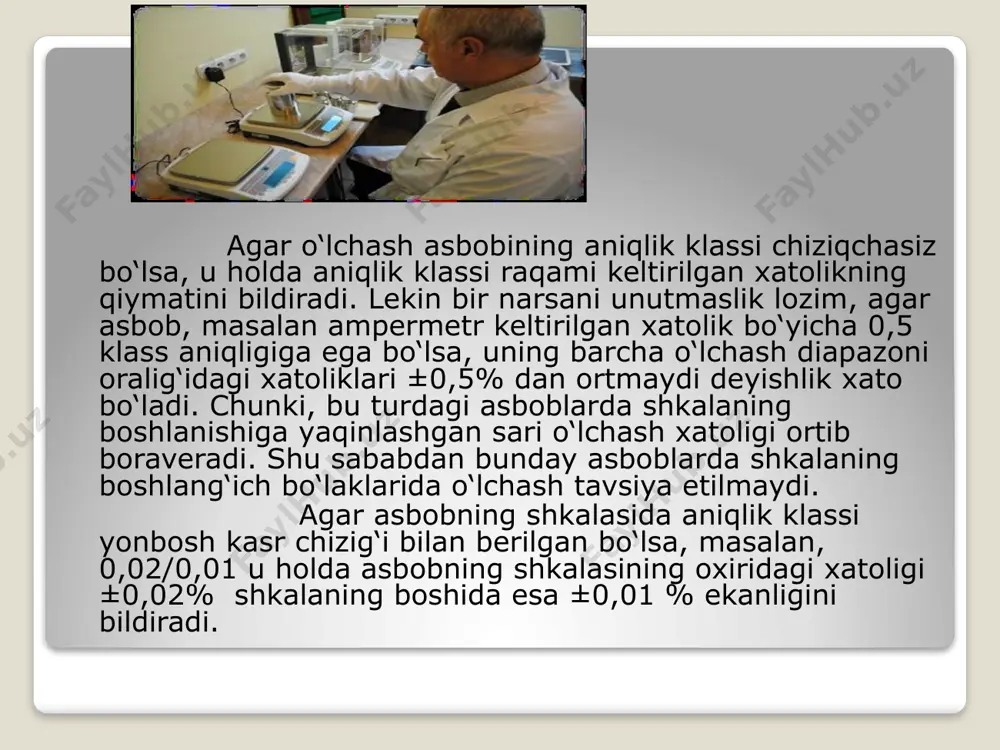

sboblarda shkalaning boshlang‘ich bo‘laklarida o‘lchash tavsiya etilmaydi. agar asbobning shkalasida aniqlik klassi yonbosh kasr chizig‘i bilan berilgan bo‘lsa, masalan, 0,02/0,01 u holda asbobning shkalasining oxiridagi xatoligi ±0,02% shkalaning boshida esa ±0,01 % ekanligini bildiradi. o‘lchash asboblarining asosiy metrologik tavsiflari har qanday o‘lchash asbobini tanlashda eng avvalo uning metrologik tavsiflariga e’tibor berishimiz lozim bo‘ladi. o‘zgartirish funksiyasi – buni analogli o‘lchash asboblarida shkala tenglamasidan ham bilishimiz mumkin. tanlanayotgan asbobda o‘zgartirish funksisasi chiziqli bo‘lishi qaydnomalarni olishni osonlashtiradi, sub’ektiv xatoliklarni esa kamaytiradi. sezgirligi. umuman sezgirlik – bu o‘lchash vositasining tashqi signalga nisbatan ta’sirchanligi, sezuvchanligidir. umumiy holda sezgirlik o‘lchash vositasining chiqish signali orttirmasini, kirish signali orttirmasiga nisbatidan aniqlanadi: o'lchash vositalarining sifatini, ularning texnik darajasini baholashda xizmat qiladigan va o'lchash natijalariga ta’sirini va xatoliklarini baholash maqsadida o’lchash vositalarining ba’zi tavsiflari ajratiladi. o'lchash vositalarining bunday xususiyatlari metrologik tavsiflar deyiladi. ishlash rejimiga qarab, ular statik va dinamik tavsiflarga bo'linadi. statik tavsif deganda o'lchash vositalarining statik ish rejimidagi ko'rsatkichlari …

3 / 10

ng variatsisasi – o‘lchanayotgan kattalikning biror qiymatini, o‘lchash sharoitini o‘zgartirmagan holda, takror o‘lchaganda hosil bo‘ladigan eng katta farqdir va u quyidagicha aniqlanadi :  = (а0’ – а0”)/ахmах*100 %, bu yerda, аo‘, а0 – o‘lchanayotgan kattalikning (namunaviy asbob yordamida) takror o‘lchashdagi qiymatlari. variatsiya asosan qo‘zg‘aluvchan qismi tayanchga o‘rnatilgan asboblarda ishqalanish hisobiga kelib chiqadi. o‘lchash diapazoni. bu asosan ko‘p diapazonli asboblarga tegishli. aksariyat hollarda asbobning har bir o‘lchash diapazoniga taalluqli xatoliklari ham beriladi. xususiy energiya sarfi. bu tavsif ham muhim hisoblanib, asbobning o‘lchash zanjiriga ulanganidan so‘ng kiritishi mumkin bo‘lgan xatoliklarini baholashda ahamiyatli sanaladi. ayniqsa, kam quvvatli zanjirlarda o‘lchashlarni bajarishda bu juda muhimdir. xususiy energiya sarfi o‘lchash asbobining tizimiga va konstruktiv ishlanishiga bog‘liq bo‘lib, ayniqsa, kichik quvvatli zanjirlarda o‘lchashlarni bajarishda juda muhimdir. ishonchliligi (chidamliligi) – o‘lchash vositasining ma’lum o‘lchash sharoitida, belgilangan vaqt mobaynida o‘z metrologik xususiyatlarini (ko‘rsatkichlarini) saqlashidir. bu ko‘rsatkichlarni chegaradan chiqib ketishi asbobni layoqatligi pasayib ketganligidan dalolat beradi. o‘lchash asbobining ishonchliligi, …

4 / 10

o’lchash asboblarining metrologik tavsiflari - Page 4

5 / 10

o’lchash asboblarining metrologik tavsiflari - Page 5
