samarqand viloyat hokimligi mavzu. elektroradio elementlari bilan ishlash. kondesatorlar oraliqda o‘zgaruvchan kondensator sozlovchi kondensator debataladi. qo‘llanilgan dielektrik materiallarga qarab kondensatorlar slyudali, qog‘ozli, elektrodli, havoli, keramikali, plyonkali, shisha emalli, metall-qog‘ozli bo‘ladi. ulardan ba’zilarining tuzilishi 10.1-rasmda ko‘rsatilgan. kondensatorlarni xarakterlovchi asosiy kattaliklarga nominal sig‘imi, aniqlik sinfi va ish kuchlanishi kiradi. nominal sig‘im deyilganda kondensatorga yozib qo‘yilgan sig‘im qiymati tushuniladi. amalda kondensatorning haqiqiy sig‘imi nominal sig‘imga aynan teng bo‘lmasligi mumkin. shu sababli haqiqiy sig‘imi nominal sig‘imdan qanchaga farq qilishini ko‘rsatuvchi aniqlik sinfi kiritiladi. bu farq foizlarda ifodalanib, kondensator qobig‘iga yoziladi. nominal kuchlanish deyilganda shunday bir o‘zgarmas tok kuchlanishi tushuniladiki, bu kuchlanish kondensatorga uzoq vaqt davomida qo‘yilganda uning xarakteristikalari o‘zgarmasdan saqlanadi. nominal kuchlanishning ortishi ishlash muddatining kamayishiga, hatto dielektrik qatlamning izolatsiyalash xususiyati yo‘qolishiga olib kelishi mumkin. kondensator to‘rtta harf-raqamli indeks yordamida markalanadi: 1-indeks k—o‘zgarmas sig‘imli kondensator; 2-indeks —dielektrik materialini bildiradi, masalan: 100—keramikali; 31—slyudali; 40—qog‘ozli; 42—metall qobiqqa ega bo‘lgan qog‘ozli; 50—qobig‘i aluminiy bo‘lgan elektrolitli; 53— oksidlangan …

2 / 5

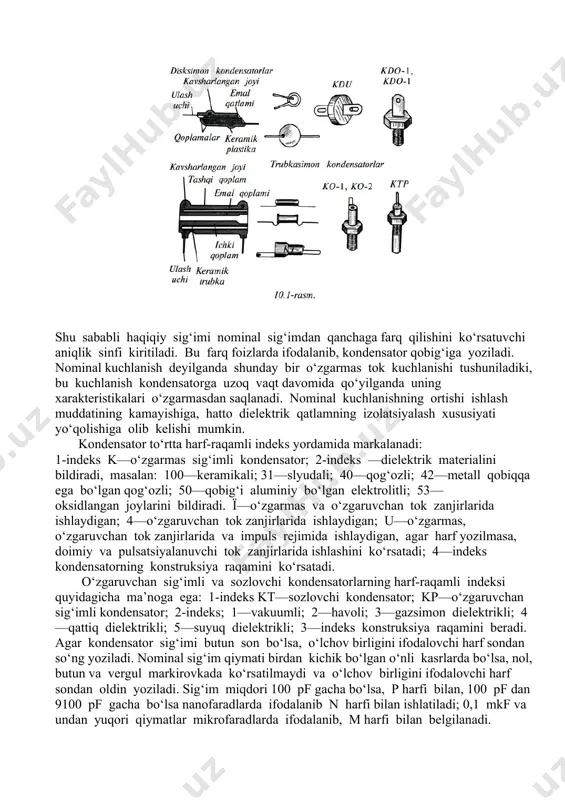

s; 1—vakuumli; 2—havoli; 3—gazsimon dielektrikli; 4—qattiq dielektrikli; 5—suyuq dielektrikli; 3—indeks konstruksiya raqamini beradi. agar kondensator sig‘imi butun son bo‘lsa, o‘lchov birligini ifodalovchi harf sondan so‘ng yoziladi. nominal sig‘im qiymati birdan kichik bo‘lgan o‘nli kasrlarda bo‘lsa, nol, butun va vergul markirovkada ko‘rsatilmaydi va o‘lchov birligini ifodalovchi harf sondan oldin yoziladi. sig‘im miqdori 100 pf gacha bo‘lsa, p harfi bilan, 100 pf dan 9100 pf gacha bo‘lsa nanofaradlarda ifodalanib n harfi bilan ishlatiladi; 0,1 mkf va undan yuqori qiymatlar mikrofaradlarda ifodalanib, m harfi bilan belgilanadi. masalan, 102 pf li sig‘im 102 p, 33 pf — 33 p, 200 pf — n 20, 2300 pf —2 nz, 0,5 mkf — 50 n, 0,15 mkf — m 15, 100 mkf — 100 m. bu sistemaga ko‘ra nominal sig‘imdan chetlanish ±0,1% bo‘lsa, j harfi bilan belgilanib aniqlik sinfi 01 ga to‘g‘ri keladi, ±0,2% — u—02; ±0,5%; — d 05; 0,1% — r — 00; ±2%— …

3 / 5

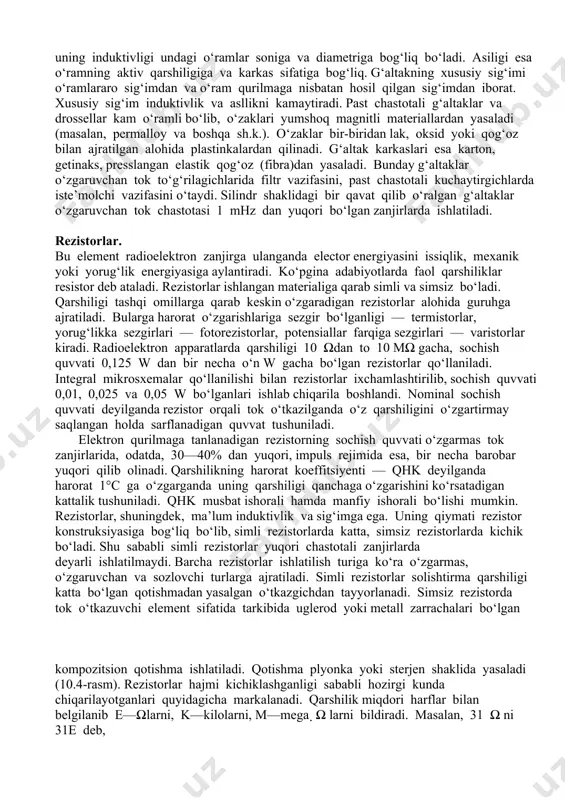

astik qog‘oz (fibra)dan yasaladi. bunday g‘altaklar o‘zgaruvchan tok to‘g‘rilagichlarida filtr vazifasini, past chastotali kuchaytirgichlarda iste’molchi vazifasini o‘taydi. silindr shaklidagi bir qavat qilib o‘ralgan g‘altaklar o‘zgaruvchan tok chastotasi 1 mhz dan yuqori bo‘lgan zanjirlarda ishlatiladi. rezistorlar. bu element radioelektron zanjirga ulanganda elector energiyasini issiqlik, mexanik yoki yorug‘lik energiyasiga aylantiradi. ko‘pgina adabiyotlarda faol qarshiliklar resistor deb ataladi. rezistorlar ishlangan materialiga qarab simli va simsiz bo‘ladi. qarshiligi tashqi omillarga qarab keskin o‘zgaradigan rezistorlar alohida guruhga ajratiladi. bularga harorat o‘zgarishlariga sezgir bo‘lganligi — termistorlar, yorug‘likka sezgirlari — fotorezistorlar, potensiallar farqiga sezgirlari — varistorlar kiradi. radioelektron apparatlarda qarshiligi 10 ωdan to 10 mω gacha, sochish quvvati 0,125 w dan bir necha o‘n w gacha bo‘lgan rezistorlar qo‘llaniladi. integral mikrosxemalar qo‘llanilishi bilan rezistorlar ixchamlashtirilib, sochish quvvati 0,01, 0,025 va 0,05 w bo‘lganlari ishlab chiqarila boshlandi. nominal sochish quvvati deyilganda rezistor orqali tok o‘tkazilganda o‘z qarshiligini o‘zgartirmay saqlangan holda sarflanadigan quvvat tushuniladi. elektron qurilmaga tanlanadigan rezistorning sochish …

4 / 5

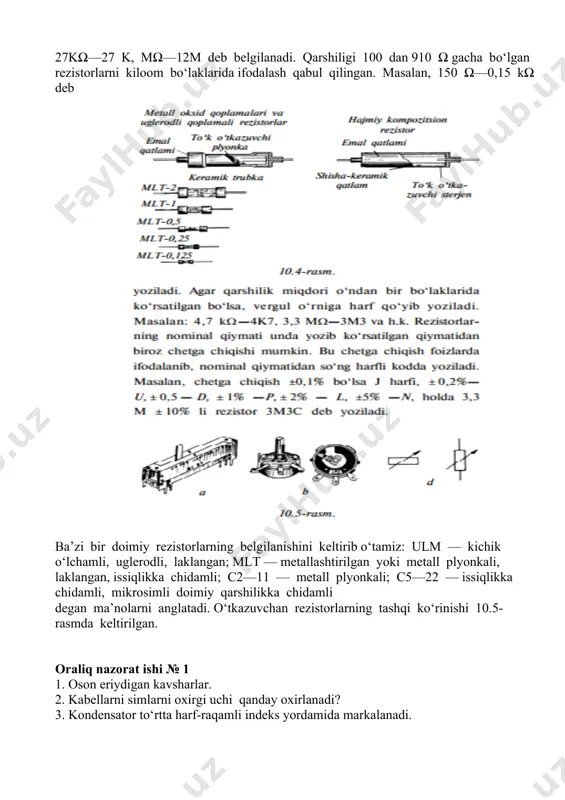

va sozlovchi turlarga ajratiladi. simli rezistorlar solishtirma qarshiligi katta bo‘lgan qotishmadan yasalgan o‘tkazgichdan tayyorlanadi. simsiz rezistorda tok o‘tkazuvchi element sifatida tarkibida uglerod yoki metall zarrachalari bo‘lgan kompozitsion qotishma ishlatiladi. qotishma plyonka yoki sterjen shaklida yasaladi (10.4-rasm). rezistorlar hajmi kichiklashganligi sababli hozirgi kunda chiqarilayotganlari quyidagicha markalanadi. qarshilik miqdori harflar bilan belgilanib e—ωlarni, k—kilolarni, m—mega ω larni bildiradi. masalan, 31 ω ni 31e deb, 27kω—27 k, mω—12m deb belgilanadi. qarshiligi 100 dan 910 ω gacha bo‘lgan rezistorlarni kiloom bo‘laklarida ifodalash qabul qilingan. masalan, 150 ω—0,15 kω deb ba’zi bir doimiy rezistorlarning belgilanishini keltirib o‘tamiz: ulm — kichik o‘lchamli, uglerodli, laklangan; mlt — metallashtirilgan yoki metall plyonkali, laklangan, issiqlikka chidamli; c2—11 — metall plyonkali; c5—22 — issiqlikka chidamli, mikrosimli doimiy qarshilikka chidamli degan ma’nolarni anglatadi. o‘tkazuvchan rezistorlarning tashqi ko‘rinishi 10.5-rasmda keltirilgan. oraliq nazorat ishi № 1 1. oson eriydigan kavsharlar. 2. kabellarni simlarni oxirgi uchi qanday oxirlanadi? 3. kondensator to‘rtta harf-raqamli indeks yordamida …

5 / 5
