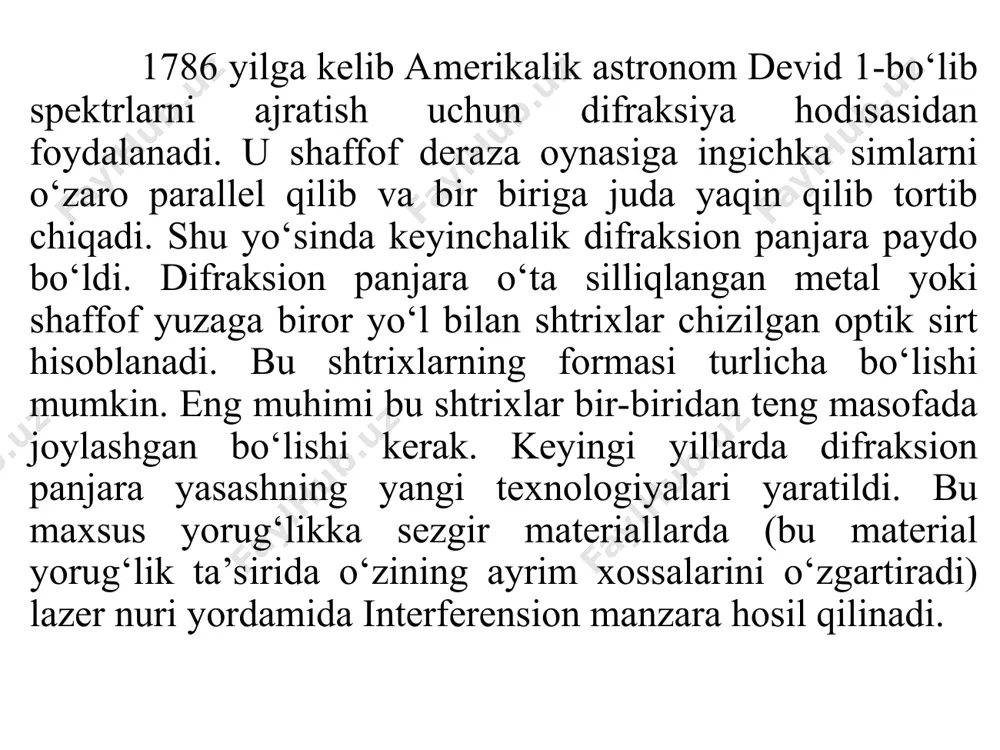

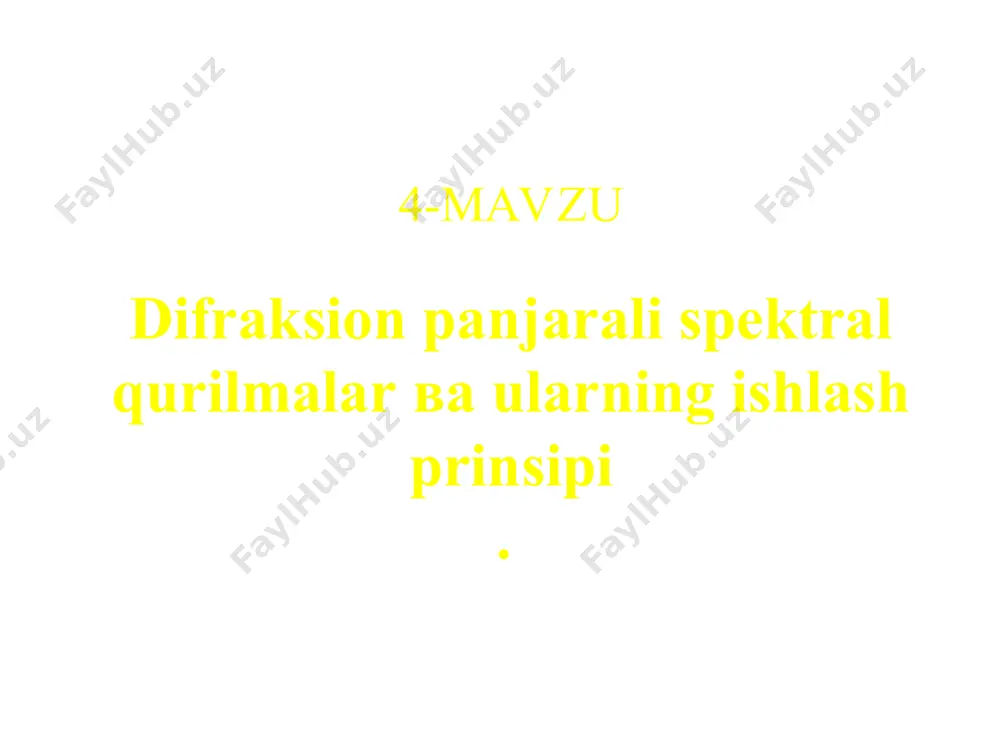

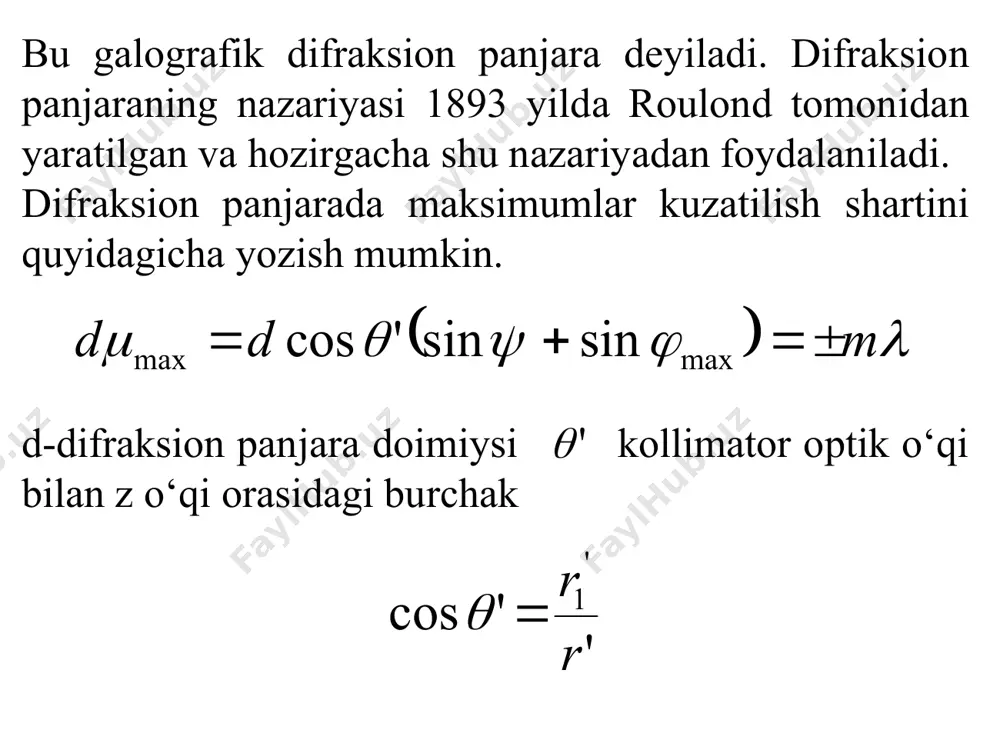

механика-математика факультети эҳтимоллар назарияси ва математик статистика кафедраси амалий оптика * кафедра мудири проф. а.а.абдушукуров 4-mavzu difraksion panjarali spektral qurilmalar ва ularning ishlash prinsipi . 1786 yilga kelib amerikalik astronom devid 1-bo‘lib spektrlarni ajratish uchun difraksiya hodisasidan foydalanadi. u shaffof deraza oynasiga ingichka simlarni o‘zaro parallel qilib va bir biriga juda yaqin qilib tortib chiqadi. shu yo‘sinda keyinchalik difraksion panjara paydo bo‘ldi. difraksion panjara o‘ta silliqlangan metal yoki shaffof yuzaga biror yo‘l bilan shtrixlar chizilgan optik sirt hisoblanadi. bu shtrixlarning formasi turlicha bo‘lishi mumkin. eng muhimi bu shtrixlar bir-biridan teng masofada joylashgan bo‘lishi kerak. keyingi yillarda difraksion panjara yasashning yangi texnologiyalari yaratildi. bu maxsus yorug‘likka sezgir materiallarda (bu material yorug‘lik ta’sirida o‘zining ayrim xossalarini o‘zgartiradi) lazer nuri yordamida interferension manzara hosil qilinadi. bu galografik difraksion panjara deyiladi. difraksion panjaraning nazariyasi 1893 yilda roulond tomonidan yaratilgan va hozirgacha shu nazariyadan foydalaniladi. difraksion panjarada maksimumlar kuzatilish shartini quyidagicha yozish mumkin. d-difraksion panjara …

2 / 25

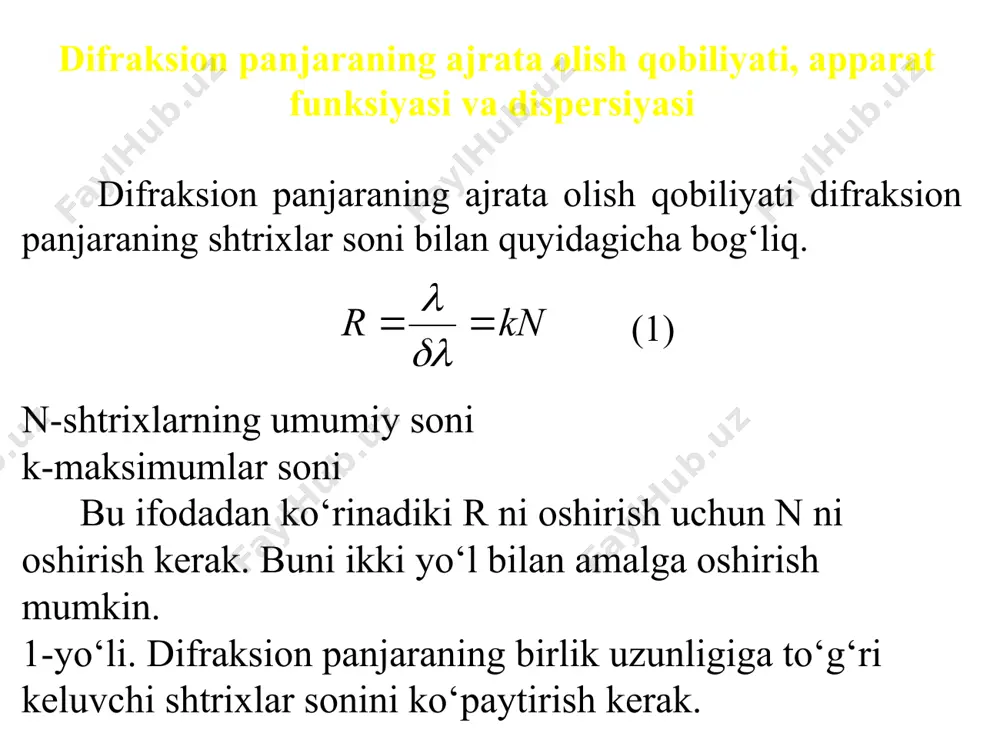

max. uchun aytaylik 100000 ga yetkazish uchun uning agar li difraksion panjaraning ajrata olish qobiliyatini100000 ga yetkazish uchun esa bunday panjarali spektral asbobga o‘rnatish albatta mazmunsiz. boshqa tomondan panjara doimiysining kamayishi asbobning burchakli dispersiyasini oshishiga olib keladi. bunday oshish (*) ni λ bo‘yicha differensiyalaganda ko‘rinadi. (2) bundan ko‘rinadiki d ning kamayishi burchakli dispersiya ni otishiga olib keladi. agar (*) dan ni olsak va (2) ga qo‘ysak spektral qurilmalarning yustirovkasi va fokusirovkasi atom nurlanishi spektrlarining to‘lqin uzunliklarini aniqlash amaliyotda katta ahamiyatga ega (misollar bilan tushuntiriladi). ushbu mavzuning mazmuni bevosita amaliyot bilan bog‘liq bo‘lib, spektrlarning to‘lqin uzunligini aniqlashga bag‘ishlangan. noma’lum spektr to‘lqin uzunligini aniqlashda yuqori aniqlikka ega bo‘lgan interpolyasiya usulidan, ya’ni ma’lum spektr yordamida aniqlashga asoslangan usul bilan tanishib chiqamiz. faraz qilaylik, bizga o‘zidan to‘lqin uzunligi ma’lum bo‘lgan yorug‘lik manbai va noma’lum to‘lqin uzunligi tarqatayotgan yorug‘lik manbalari berilgan bo‘lsin. maqsad λx ni topishdan iborat. ushbu yorug‘lik manbalaridan tarqalayotgan nurlanish spektrlarini fotografik usulda …

3 / 25

optik o‘qda joylashishi lozim. bu esa yustirovka deyiladi. yustirovka qilishdan maqsad yorug‘lik manbaidan kelayotgan nurlanish intensivligidan maksimal foydalanish uchun amalga oshiriladi. fokusirovka – fotoplastinka spektral qurilmaning chiqish kolematorini fokal tekisligida joylanishini ifodalaydi. ushbu xolda fotoplastinkaga tushirilayotgan spektrlar aniq qayd qilinadi. (fokusirovka qilish usuli batafsil tushuntiriladi). ma’lum va noma’lum yorug‘lik manbalaridan chiqayotgan chiziqli spektrlarni gardman diafragmasi yordamida fotoplastinkaga tushirib olinishi batafsil tushuntiriladi. fotoplastinkaga quyidagi ko‘rinishga ega bo‘lgan ma’lum va noma’lum spektrlar tushiriladi. (shakl 2) noma’lum spektrlarning to‘lqin uzunliklari (1) tenglama yordamida aniqlanadi. (3) (1) formula yordamidan ma’lum spektrlarni to‘lqin uzunliklarini topish batafsil tushuntiriladi. ℓ - ikkita qo‘shni ma’lum spektrlar orasidagi masofa (mir-12) mikroskop yordamida topiladi. - birinchi ma’lum va birinchi noma’lum spektrlar orasidagi masofa (mir-12) mikroskop yordamida topiladi. , , …. lar xam mos ravishda yuqoridagi usul yordamida topiladi. a) amplitudali va b) amplituda fazali qaytaruvchi difraksion panjarali qurilmalar 1-kirish tirqishi, 2-ko’zgu, 3-ob’ektiv, panjaraning yorug’likni qaytaruvchi qismi 5-difraksion panjara yorug’lik kuchi. …

4 / 25
