1 / 23

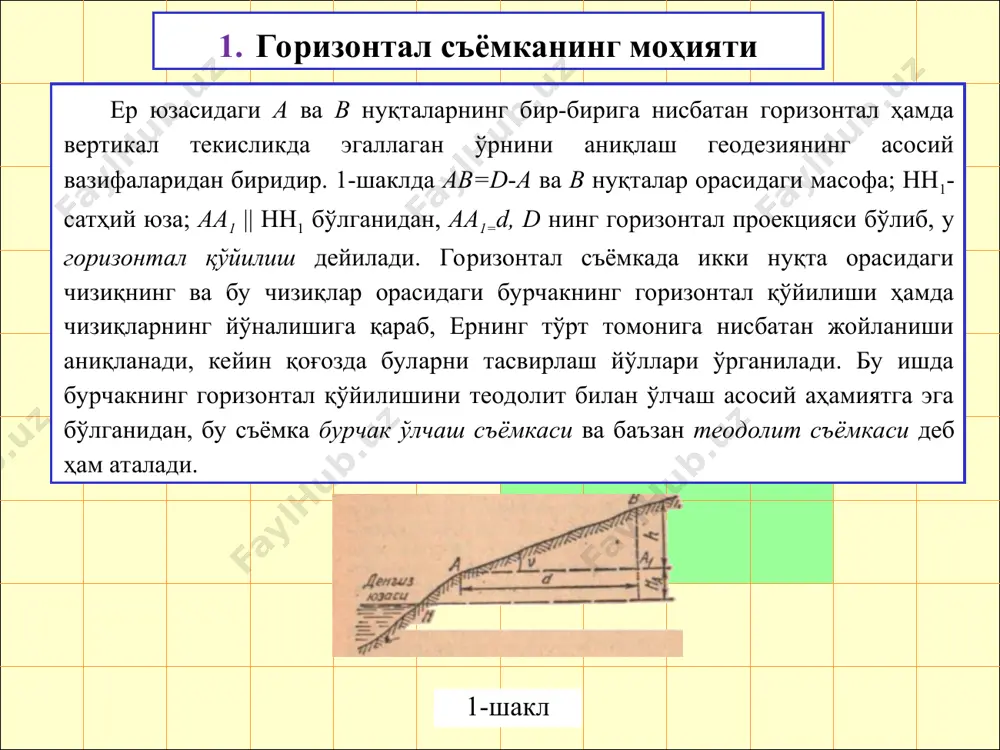

презентация powerpoint мавзу: горизонтал бурчак ўлчаш моҳияти. теодолитлар, тузилиши ва текшириш тошкент ирригация ва хўжалигини механизациялаш муҳандислари институти геодезия ва геоинформатика кафедраси маърузачи: исломов ўткир пирметович режа: горизонтал съёмканинг моҳияти. горизонтал съёмка қилиш. горизонтал бурчак ўлчаш моҳияти. теодолитлар ва уларнинг тузилиши. теодолитларни текшириш ва созлаш. горизонтал съёмканинг моҳияти ер юзасидаги а ва в нуқталарнинг бир-бирига нисбатан горизонтал ҳамда вертикал текисликда эгаллаган ўрнини аниқлаш геодезиянинг асосий вазифаларидан биридир. 1-шаклда ав=d-а ва в нуқталар орасидаги масофа; нн1-сатҳий юза; аа1 || нн1 бўлганидан, aa1=d, d нинг горизонтал проекцияси бўлиб, у горизонтал қўйилиш дейилади. горизонтал съёмкада икки нуқта орасидаги чизиқнинг ва бу чизиқлар орасидаги бурчакнинг горизонтал қўйилиши ҳамда чизиқларнинг йўналишига қaраб, ернинг тўрт томонига нисбатан жойланиши аниқланади, кейин қоғозда буларни тасвирлаш йўллари ўрганилади. бу ишда бурчакнинг горизонтал қўйилишини теодолит билан ўлчаш асосий аҳамиятга эга бўлганидан, бу съёмка бурчак ўлчаш съёмкаси ва баъзан теодолит съёмкаси деб ҳам аталади. 1-шакл горизонтал ва вертикал бурчак 2. горизонтал …

2 / 23

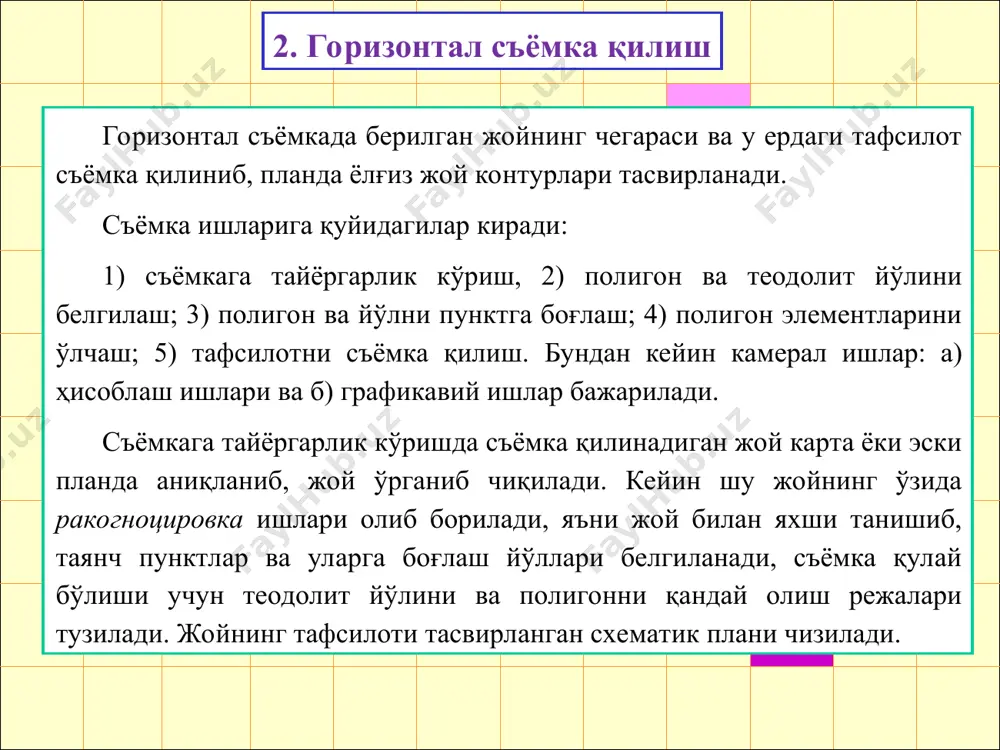

свирланган схематик плани чизилади. теодолит йўллари келгуси ишларга асос бўлганидан, бурчак учлари мустаҳкам ўрнатилади. номерлари махсус устунчаларга ёзилади, устунчани ўрнатиш имконияти бўлмаса, бетондан 0,5 м диаметрли маркировка (нуқта атрофидаги бетонланган текис доира) ишланади ва унинг марказига нуқта номери ёзилади. умуман, далада ўрнатилган нуқталар маҳкамланиши билан бирга, уларни осон топиш учун турли белгилар қўлланилади. 2-шакл 3. горизонтал бурчак ўлчаш мохияти жойда бир нуқтадан чиққан икки ёки бир неча йўналиш орасидаги бурчакларнинг горизонтал қуйилишини ўлчаш керак бўлади. масалан, в нуқтада (3-шакл) туриб, турли баландликда ётувчи а ва с нуқталарга қараш йўли билан abc бурчакнинг горизонтал қуйилиши β ни ўлчаш керак, дейлик. 3-шакл шаклдан кўринадики, с нуқта баландда, b ва a нуқталар эса с га нисбатан пастликда. шунга кўра, ва ва вс томонлар орасидаги β' қия текисликдаги бурчак десак, abc1 горизонтал проекцияси бўлади. β нинг қийматини аниқлаш учун штатив 1 устига айланаси градусларга бўлинган доира 2 горизонтал вазиятда ўрнатилади; унинг маркази о дан …

3 / 23

ниқлигини, п тўғри тасвирли, э - электронли эканлигини билдиради. инженерлик ишларида асосан техник теодолитлар қўлланилади. 3т сериядаги теодолитлар: 3т2кп триангуляция, полигонометрия, геодезик зичлаш тармоқларида, амалий геодезияда, астрономик геодезик ўлчашларда; 3т2к-машина ва механизмлар конструкцияларини монтажида, саноат ва бошқа иншоотлари қурилишида қўлланилади, 3т5кп-геодезик зичлаш тармоқларида, амалий геодезияда қидирув ишларида, теодолитли съёмкаларда ва ҳ.к қўлланилади. 4тзоп асбоби теодолитли ва тахеометрик йўлларда горизонтал ва вертикал бурчакларни ўлчаш, планли ва баландлик тармоқларини режалашда, ипли дальномерида масофа ўлчаш, трубадаги адилак ёрдамида горизонтал нурда нивелирлаш учун мўлжалланган. 1.1-расмда 2т30п теодолитининг асосий қисмлари (а), ориентирлаш буссоли (б), трубанинг кўриш майдони кўрсатилган. 2т30п теодолитининг умумий кўриниши 1.1-расмда келтирилган. теодолитлар асосан горизонтал ва вертикал бурчак ўлчаш учун хизмат қилади.тажриба ишини бажариш учун талабалар қуйидагиларни билишлари керак: • теодолит ва уларнинг тузилишини; • теодолитни текшириш ва созлашни; • теодолитни ишлатишга таёрлашни; • горизонтал ва вертикал бурчак ўлчашларни. бу тажриба машғулотини бажариш учун қуйидаги асбоб ускуналар ва жиҳозлардан фойдаланамиз: • теодолит; • …

4 / 23

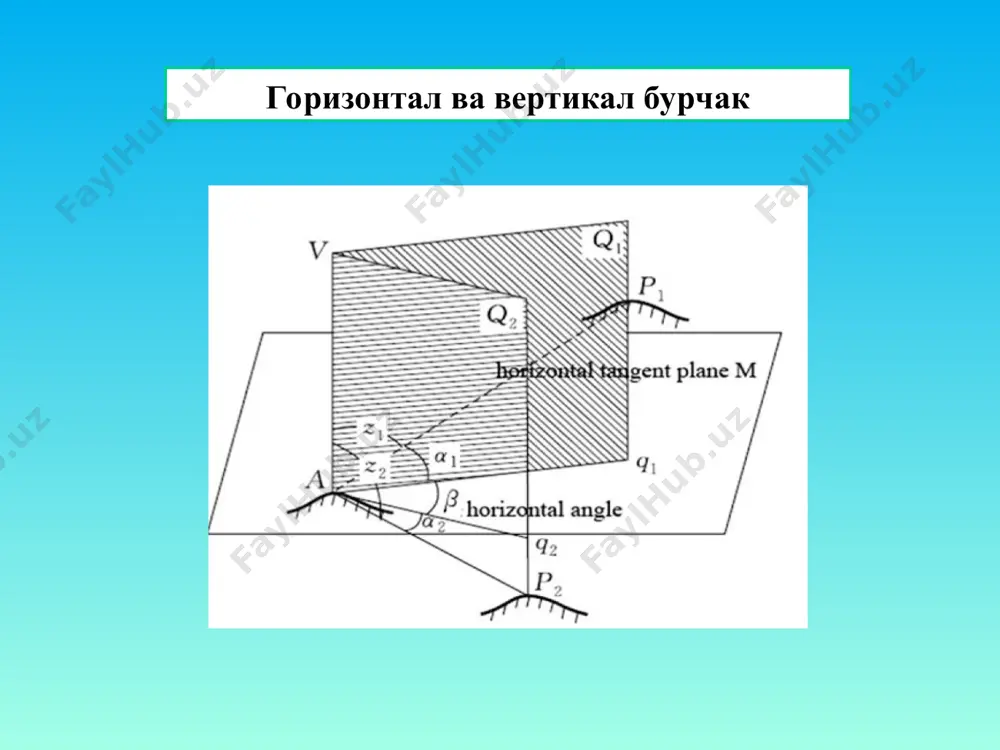

уч, 5- кўтариш камари, 6 -таянч,7- чеклагич,8- қисиш блоки. горизонтал бурчакни ўлчаш принципида бурчакнинг в учидан ўтувчи сатҳий сиртга фикран уринма м текислик ўтказилади (1.2-расм, а). ва ва вс чизиқлар йўналишлари шовун чизиғида ётувчи вертикал v1 ва v2 текисликлар билан горизонтал м текисликка проекцияланади. проекцияланган ва ва вс чизиқлар орасидаги β бурчак горизонтал бурчак дейилади. жойдаги ва ва вс чизиқлар билан м текислик орасидаги v1 ва v2 бурчаклар вертикал (қиялик) бурчаклар бўлади. горизонтал ва вертикал бурчакларни ўлчаш учун теодолит қўлланилади. 1.2-расм. горизонтал бурчакни ўлчаш: а - принципи; б - схемаси, в- о пунктидаги йўналишлар саноқ олиш мосламалари. техник теодолитларда лимб бўлаклари ҳар 10 дан ёзилади, лимбдан саноқлар штрихли ёки шкалали микроскопдан олинади. 13, расмда 2т30п оптик теодолит штрихли микроскопининг кўриш майдони келтирилган. 5. теодолитларни текшириш ва созлаш. 1. горизонтал доира алидадасидаги цилиндрик адилак ўқи uгuг асбоб айланиш ўқи jj га тик бўлиши керак 6-расм. адилакни созлаш: а- адилак пуфакчаси ноль …

5 / 23

лар бурчаклар дирек- цион бурчакги α ёки румби чизиқ ўлчами 1-ўлчаш,м 2-лчаш,м қиялик бурчаги, v ў ва ч ўртачаси ту- рил- гани куза тил- гани 0 ‘ 0 ‘ 0 ‘ 1 5 2 5 2 174 104 173 103 35 48 15 28 69 69 47 47 69 47 143º12′ (1 - 2) 168,31 168,23 0º36′ jj u u г г ^
