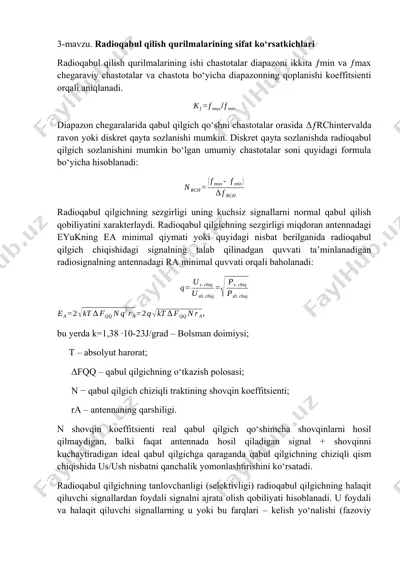

3-mavzu. radioqabul qilish qurilmalarining sifat ko‘rsatkichlari radioqabul qilish qurilmalarining ishi chastotalar diapazoni ikkita ƒmin va ƒmax chegaraviy chastotalar va chastota bo‘yicha diapazonning qoplanishi koeffitsienti orqali aniqlanadi. diapazon chegaralarida qabul qilgich qo‘shni chastotalar orasida δƒrchintervalda ravon yoki diskret qayta sozlanishi mumkin. diskret qayta sozlanishda radioqabul qilgich sozlanishini mumkin bo‘lgan umumiy chastotalar soni quyidagi formula bo‘yicha hisoblanadi: radioqabul qilgichning sezgirligi uning kuchsiz signallarni normal qabul qilish qobiliyatini xarakterlaydi. radioqabul qilgichning sezgirligi miqdoran antennadagi eyukning ea minimal qiymati yoki quyidagi nisbat berilganida radioqabul qilgich chiqishidagi signalning talab qilinadgan quvvati ta’minlanadigan radiosignalning antennadagi ra minimal quvvati orqali baholanadi: , bu yerda k=1,38 ·10-23j/grad – bolsman doimiysi; t – absolyut harorat; δfqq – qabul qilgichning o‘tkazish polosasi; n − qabul qilgich chiziqli traktining shovqin koeffitsienti; ra – antennaning qarshiligi. n shovqin koeffitsienti real qabul qilgich qo‘shimcha shovqinlarni hosil qilmaydigan, balki faqat antennada hosil qiladigan signal + shovqinni kuchaytiradigan ideal qabul qilgichga qaraganda qabul qilgichning chiziqli …

2 / 5

‘yicha tanlovchanlikka (impulsli signallarni qabul qilishda) foydali signalni ta’sir etish vaqtiga qabul qilgichni ochilishi bilan erishiladi. rezonans zanjirlar va filtrlar yordamida amalga oshiriladigan chastotaviy tanlovchanlik asosiy ahamiyatga ega. u bitta signalli va ko‘p signalli (samarador, real) chastotviy tanlovchanlikka ajratiladi. bitta signalli tanlovchanlik kirishda bitta signal (foydali yoki halaqit qiluvchi) ta’sir qilganida nochiziqli buzilishlar hisobga olinmasdan qabul qilgich radiotrakt filtrlari achxlari orqali aniqlanadi (6a- rasm). bitta signalli tanlovchanlik miqdoran o‘zgarmas sozlashda va bir xil chiqish kuchlanishida fn halaqitlar chastotasida sinov signalining sathini uning foydali signal chastotasidagi qiymatiga nisbati, ya’ni mos kuchaytirish koeffitsientlarining nisbati orqali baholanadi: demak, nosozlanish chastotasiga bog‘liq ravishda so‘nishn baholaydigan bitta signalli tanlovchanlik yoki chetki selektivlik xarakteristikasi (4b- rasm) mos achx (4b- rasm) teskari bo‘ladi. bunda pchk achxdan farqli ravishda qabul qilgich radiotrakti rezonans kuchaytirgichlari uchun achxni qurishda chastotalar o‘qi bo‘yicha chastotaning absolyut qiymatlarini emas, balki qabul qilgichning sozlanishiga nisbatan nosozlanish chastotalarining qiymatlarini qo‘yilishi qulayroq bo‘lishi hisobga olingan. ( …

3 / 5

i kabi δqq=δƒqq/ƒs nisbiy nostabillik orqali aniqlanadi. radioaloqaning ishonchliligini oshirish uchun chastotani o‘rnatilishi xatoligi va uni ishlash jarayonida o‘zgartirish qabul qilgichning o‘tkazish polosasini kengaytirish bilan kompensatsiyalanadi: δfo’p=δfs+2δfqq bu yerda δfs – qabul qilinadigan signal spektri; δfqq – qabul qilgichning chastotaviy aniqligi orqali aniqlnadigan uning absolyut nosozlanishi. chastotaviy nostabillikni kompensatsiyalash uchun o‘tkazish polosasini kengaytirish qabul qilgichning sezgirligini kamayishiga olib keladi, chunki bunda chiqishda uning shovqinlar sathi ortadi. signallarning buzilishi qabul qilgichning chiqishida birlamchi signallarning qayta eshittirilishi sifatini aniqlaydi. signallarning buzilishlari nochiziqli, amplitudaviy-chastotaviy va fazaviy-chastotaviy buzilishlarga bo‘linadi. nochiziqli buzilishlarni qabul qilish trakti elementlari xarakteristikalarining nochiziqliligi keltirib chiqaradi. ular birlamchi signalar shakllarining buzilishlarida namoyon bo‘ladi. miqdoran ular garmoniklar koeffitsienti orqali baholanadi: bu yerda u2, u3,.... un – qabul qilgich chiqishidagi yuqori garmonikalar amplitudalari; u1 – qabul qilgich chiqishidagi birinchi garmonika amplitudasi. amplitudaviy-chastotaviy buzilishlar birlamchi signal spektrining turli tashkil etuvchilari uchun kuchaytirish koeffitsientidagi farqlarga bog‘liq. ular qabul qilgich chiqishidagi birlamchi signal uf amplitudasini f …

4 / 5

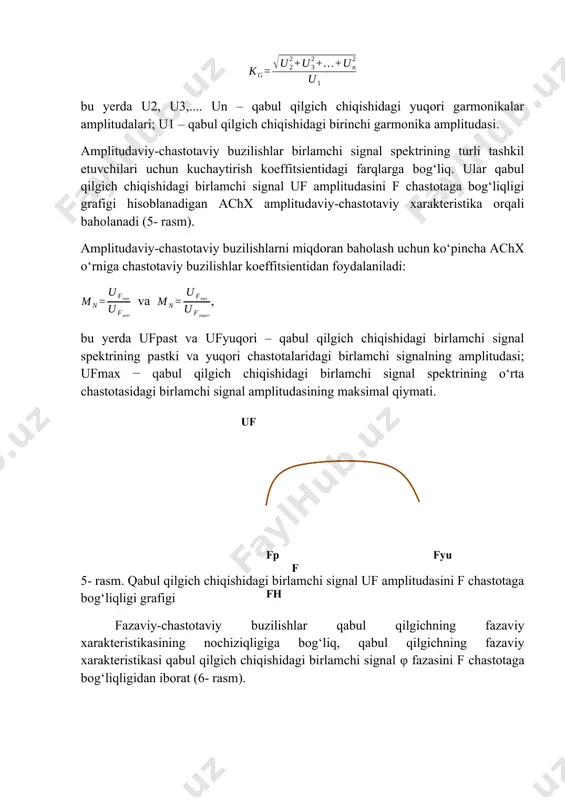

ymati. ( f p f yu f f н u f ) 5- rasm. qabul qilgich chiqishidagi birlamchi signal uf amplitudasini f chastotaga bog‘liqligi grafigi fazaviy-chastotaviy buzilishlar qabul qilgichning fazaviy xarakteristikasining nochiziqligiga bog‘liq, qabul qilgichning fazaviy xarakteristikasi qabul qilgich chiqishidagi birlamchi signal φ fazasini f chastotaga bog‘liqligidan iborat (6- rasm). ( f φ ) 6- rasm. qabul qilgich chiqishidagi birlamchi signal φ fazasini f chastotaga bog‘liqligi har xil buzilishlar turlari har xil qabul qilinadigan signallarning turlariga turlicha ta’sir qiladi. masalan, telefon signallarini qabul qilishda nochiziqli buzilishlar katta ahamiyatga ega bo‘ladi, bunda fazaviy-chastotaviy buzilishlar sezilarli bo‘lmaydi, chunki inson qulog‘i tovush tebranishlari fazalarining o‘zgarishlarini payqamaydi. shu bilan bir vaqtda radioimpulsli signallarni qabul qilishda fazaviy-chastotaviy buzilishlar chiqish videoimpulslarini juda sezilarli buzadi. qabul qilgichning qayta sozlanishi vaqti radioaloqaning ishonchliligini aniqlaydi. hozirgi vaqtda qayta sozlanish vaqti sekundning ulushlarini tashkil etadi.
