bipolar transistor power amplifier

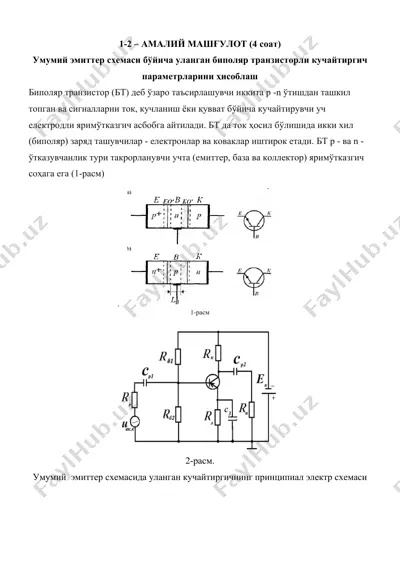

1-2 – амалий машғулот (4 соат) умумий эмиттер схемаси бўйича уланган биполяр транзисторли кучайтиргич параметрларини ҳисоблаш биполяр транзистор (бт) деб ўзаро таъсирлашувчи иккита p -n ўтишдан ташкил топган ва сигналларни ток, кучланиш ёки қувват бўйича кучайтирувчи уч електродли яримўтказгич асбобга айтилади. бт да ток ҳосил бўлишида икки хил (биполяр) заряд ташувчилар - електронлар ва коваклар иштирок етади. бт p - ва n - ўтказувчанлик тури такрорланувчи учта (емиттер, база ва коллектор) яримўтказгич соҳага ега (1-расм) . 1-расм 2-расм. умумий эмиттер схемасида уланган кучайтиргичнинг принципиал электр схемаси берилган uкк = 0,55 в rг = 1 ком rюк= 0,15 ком f паст = 100 гц ем = 10в мn =mюк =0,7 т1 кmin =233 0k t2 кmax =313 0k гт 308 б …

This file contains 6 pages in DOCX format (435.9 KB). To download "bipolar transistor power amplifier", click the Telegram button on the left.
