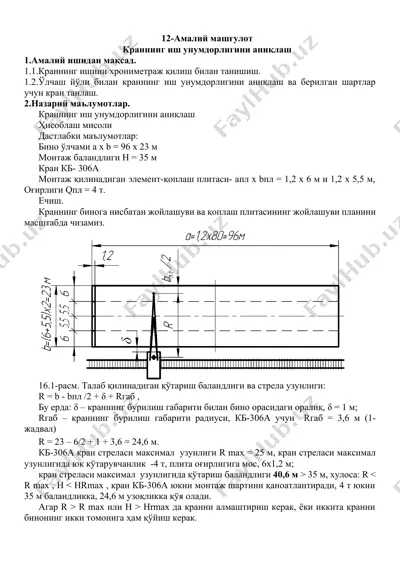

1 / 9

12-амалий машғулот краннинг иш унумдорлигини аниқлаш 1.амалий ишидан мақсад. 1.1.краннинг ишини хрониметраж қилиш билан танишиш. 1.2.ўлчаш йўли билан краннинг иш унумдорлигини аниқлаш ва берилган шартлар учун кран танлаш. 2.назарий маълумотлар. краннинг иш унумдорлигини аниқлаш ҳисоблаш мисоли дастлабки маълумотлар: бино ўлчами a х b = 96 х 23 м монтаж баландлиги h = 35 м кран кб- 306а монтаж қилинадиган элемент-қоплаш плитаси- aпл х bпл = 1,2 х 6 м и 1,2 х 5,5 м, оғирлиги qпл = 4 т. ечиш. краннинг бинога нисбатан жойлашуви ва қоплаш плитасининг жойлашуви планини масштабда чизамиз. 16.1-расм. талаб қилинадиган қўтариш баландлиги ва стрела узунлиги: r = b - bпл /2 + δ + rгаб , бу ерда: δ – краннинг бурилиш габарити билан бино орасидаги оралиқ, δ = 1 м; rгаб – краннинг бурилиш габарити радиуси, кб-306а учун rгаб = 3,6 м (1-жадвал) r = 23 – 6/2 + 1 + 3,6 = 24,6 м. …

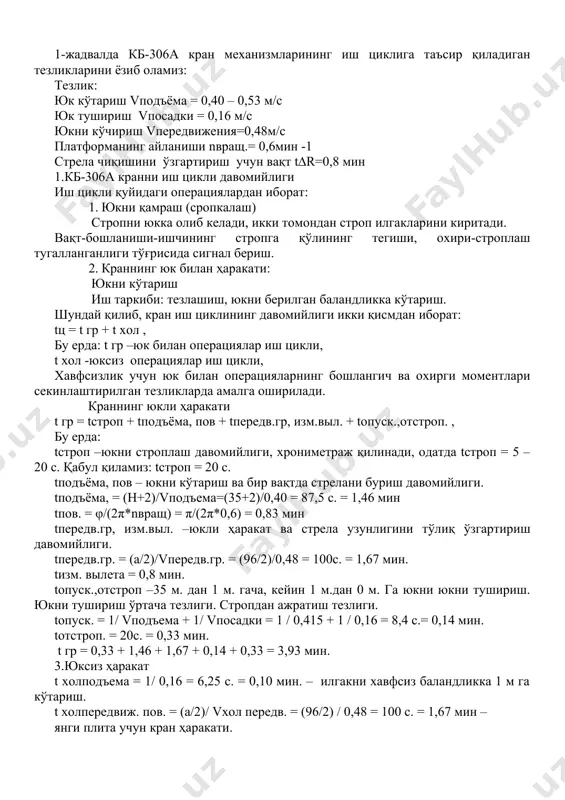

2 / 9

цикли, t хол -юксиз операциялар иш цикли, хавфсизлик учун юк билан операцияларнинг бошлангич ва охирги моментлари секинлаштирилган тезликларда амалга оширилади. краннинг юкли ҳаракати t гр = tстроп + tподъёма, пов + tпередв.гр, изм.выл. + tопуск.,отстроп. , бу ерда: tстроп –юкни строплаш давомийлиги, хрониметраж қилинади, одатда tстроп = 5 – 20 с. қабул қиламиз: tстроп = 20 с. tподъёма, пов – юкни кўтариш ва бир вақтда стрелани буриш давомийлиги. tподъёма, = (н+2)/vподъема=(35+2)/0,40 = 87,5 с. = 1,46 мин tпов. = φ/(2π*nвращ) = π/(2π*0,6) = 0,83 мин tпередв.гр, изм.выл. –юкли ҳаракат ва стрела узунлигини тўлиқ ўзгартириш давомийлиги. tпередв.гр. = (а/2)/vпередв.гр. = (96/2)/0,48 = 100с. = 1,67 мин. tизм. вылета = 0,8 мин. tопуск.,отстроп –35 м. дан 1 м. гача, кейин 1 м.дан 0 м. га юкни юкни тушириш. юкни тушириш ўртача тезлиги. стропдан ажратиш тезлиги. tопуск. = 1/ vподъема + 1/ vпосадки = 1 / 0,415 + 1 / 0,16 = 8,4 …

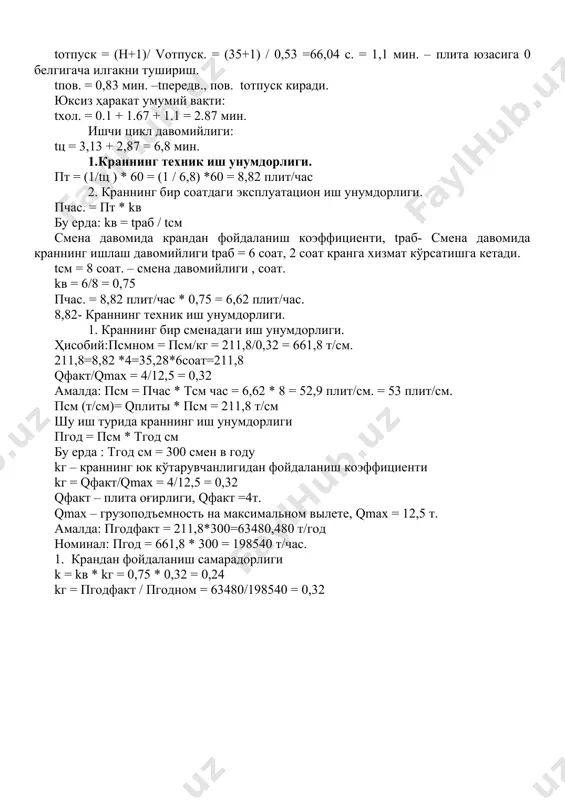

3 / 9

нг бир сменадаги иш унумдорлиги. ҳисобий:псмном = псм/кг = 211,8/0,32 = 661,8 т/см. 211,8=8,82 *4=35,28*6соат=211,8 qфакт/qmax = 4/12,5 = 0,32 амалда: псм = пчас * тсм час = 6,62 * 8 = 52,9 плит/см. = 53 плит/см. псм (т/см)= qплиты * псм = 211,8 т/см шу иш турида краннинг иш унумдорлиги пгод = псм * тгод см бу ерда : тгод см = 300 смен в году kг – краннинг юк кўтарувчанлигидан фойдаланиш коэффициенти kг = qфакт/qmax = 4/12,5 = 0,32 qфакт – плита оғирлиги, qфакт =4т. qmax – грузоподъемность на максимальном вылете, qmax = 12,5 т. амалда: пгодфакт = 211,8*300=63480,480 т/год номинал: пгод = 661,8 * 300 = 198540 т/час. 1. крандан фойдаланиш самарадорлиги k = kв * kг = 0,75 * 0,32 = 0,24 kг = пгодфакт / пгодном = 63480/198540 = 0,32 таблица 1.технические характеристики башенных передвижных кранов кб с грузовым моментом до 1250 кн*м кб-100.0 кб100.оа …

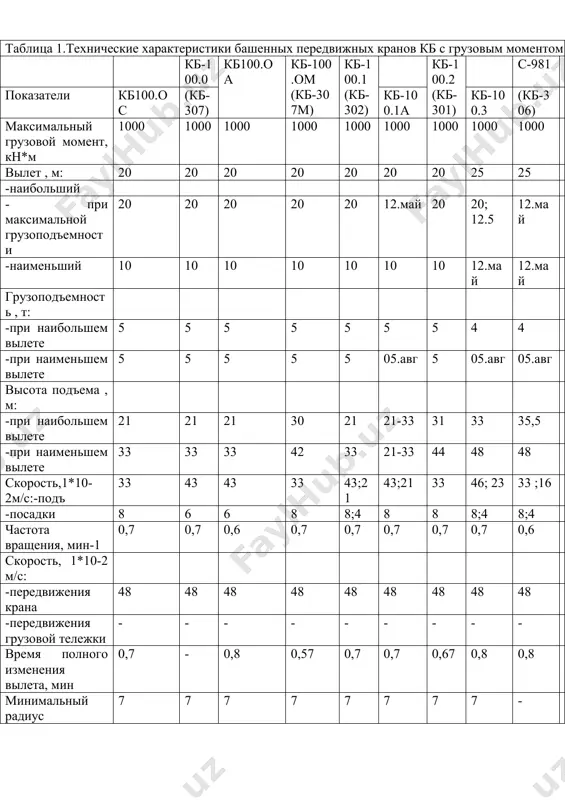

4 / 9

ния вылета, мин 0,7 - 0,8 0,57 0,7 0,7 0,67 0,8 0,8 - 0,8 - минимальный радиус закругления пути, м 7 7 7 7 7 7 7 7 - 8,5 8,5 8,5 колея, м 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 6 база, м 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 4,5 6 габарит поворотной части, м 3,5 3,5 3,5 3,5 3,5 3,5 3,5 3,6 3,6 3,6 3,6 3,6 установленная мощность рабочих механизмов, квт - 40 40 34 34 40 34 41,5 33,5 39 49,5 75 масса, т:-конструктивная 30 30 30 28 26,5 27 28 32 32,6 35 32,6 38 -противовеса 20,4 24,4 24,4 30 24,4 20 30 28 32,2 34 32,2 34 -балласта - - - 10 - - - 24,4 11,8 11,8 11,8 12 масса крана в рабочем состоянии, т 54,4 54,4 54,4 68 51,2 57 58 84,4 76,6 80,8 76,6 …

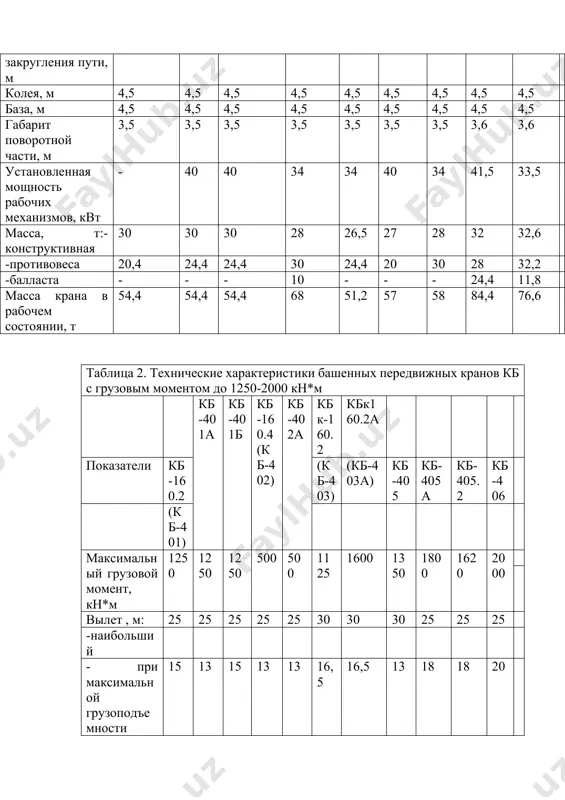

5 / 9

оворотной части, м 3,8 3,8 3,8 3,8 3,8 3,8 3,8 3,8 4 4 3,8 установленная мощность рабочих механизмов, квт 58 58 58,6 58 58 61,3 116,5 58 57 57 45,5 масса, т: -конструктивная 48 46,5 48 49,5 49,5 50,5 49 51,2 58,7 61,6 40,3 -противовеса 30 30 30 30 30 30 30 56 40 40 40 -балласта - - - 10 - - - - 16 16 - масса крана в рабочем состоянии, т 78 76,5 78 79,5 79,5 80,3 79 107,2 115 116,6 80 таблица 3. технические характеристики башенных передвижных кранов кб с грузовым моментом 2400 - 2800 кн*м показатель кбк - 250 (кб - 502) кб - 503 кб-503а кб-504 кб-573 максимальный грузовой момент, кн*м 2400 2800 2800 2800 2000 вылет,м наибольший 40, 24 35 35 35; 40 25 при максимальной грузоподъемности 24 28 28 28; 7,5 16, при 12,5т; 20, при 10т. наименьший 8,5 7,5 7,5 7,5 …
