1 / 15

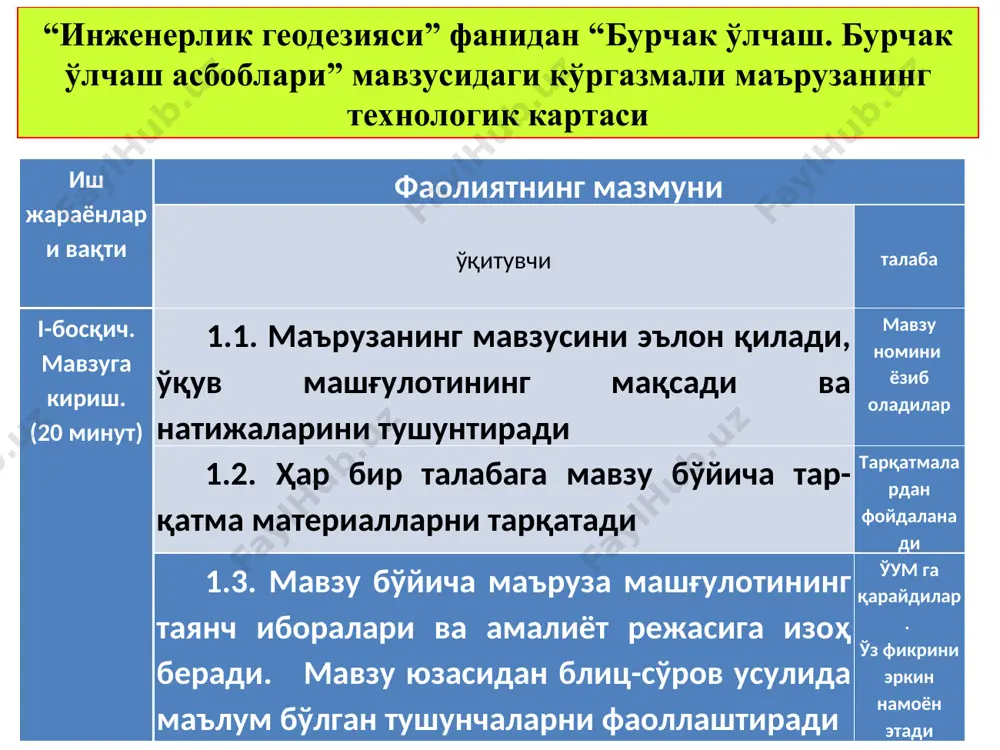

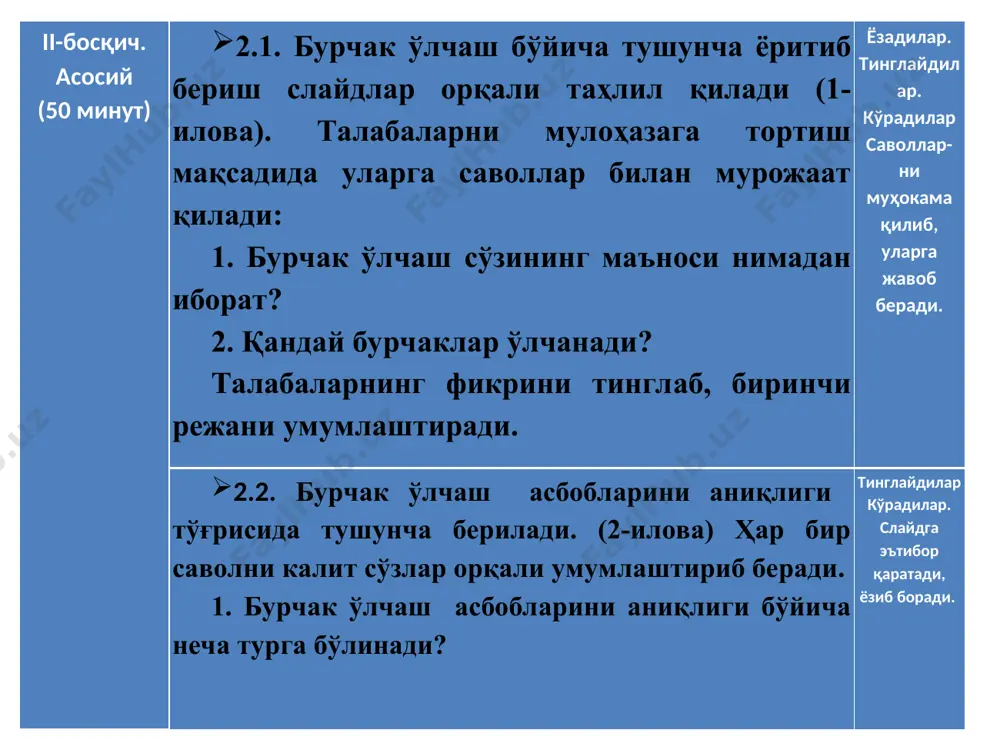

мавзу: “нивелир турлари ва нивелерлаш рекалари” тошкент 2019 тошкент ирригация ва қишлоқ хўжалигини механизациялаш мухандислари институти ўзбеқистон республикаси олий ва ўрта махсус таълим вазирлиги мавзу. бурчак ўлчаш. бурчак ўлчаш асбоблари мавзу. бурчак ўлчаш. бурчак ўлчаш асбоблари “инженерлик геодезияси” фанидан “бурчак ўлчаш. бурчак ўлчаш асбоблари” мавзусидаги кўргазмали маърузанинг технологик картаси иш жараёнлари вақти фаолиятнинг мазмуни ўқитувчи талаба i-босқич. мавзуга кириш. (20 минут) 1.1. маърузанинг мавзусини эълон қилади, ўқув машғулотининг мақсади ва натижаларини тушунтиради мавзу номини ёзиб оладилар 1.2. ҳар бир талабага мавзу бўйича тар-қатма материалларни тарқатади тарқатмалардан фойдаланади 1.3. мавзу бўйича маъруза машғулотининг таянч иборалари ва амалиёт режасига изоҳ беради. мавзу юзасидан блиц-сўров усулида маълум бўлган тушунчаларни фаоллаштиради ўум га қарайдилар. ўз фикрини эркин намоён этади ii-босқич. асосий (50 минут) 2.1. бурчак ўлчаш бўйича тушунча ёритиб бериш слайдлар орқали таҳлил қилади (1-илова). талабаларни мулоҳазага тортиш мақсадида уларга саволлар билан мурожаат қилади: 1. бурчак ўлчаш сўзининг маъноси нимадан иборат? 2. қандай бурчаклар …

2 / 15

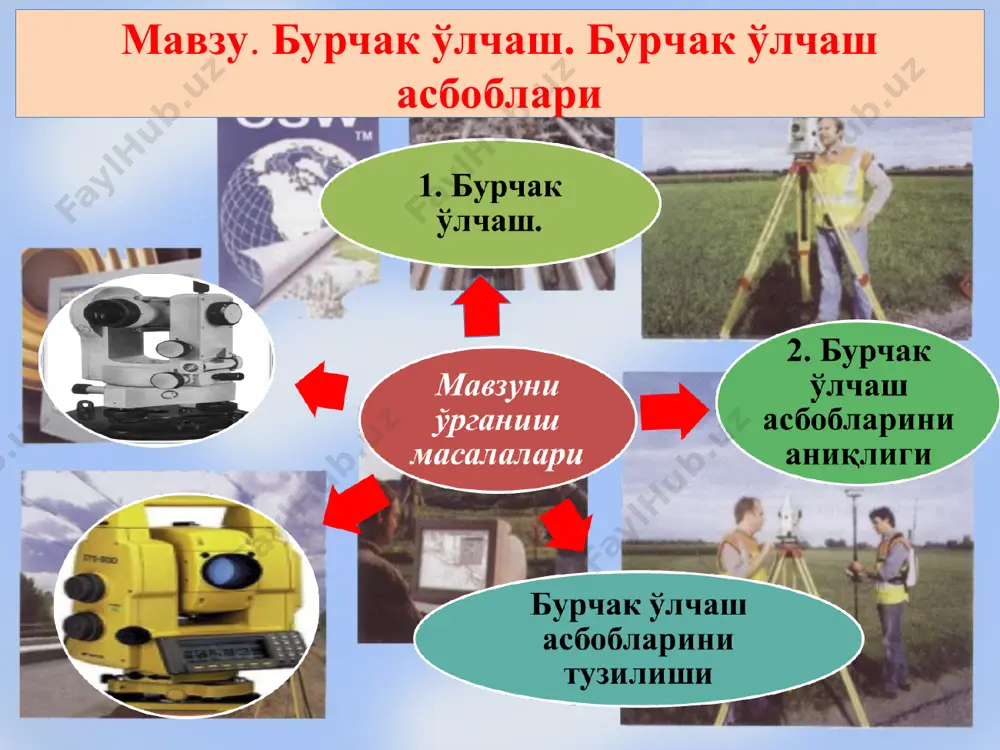

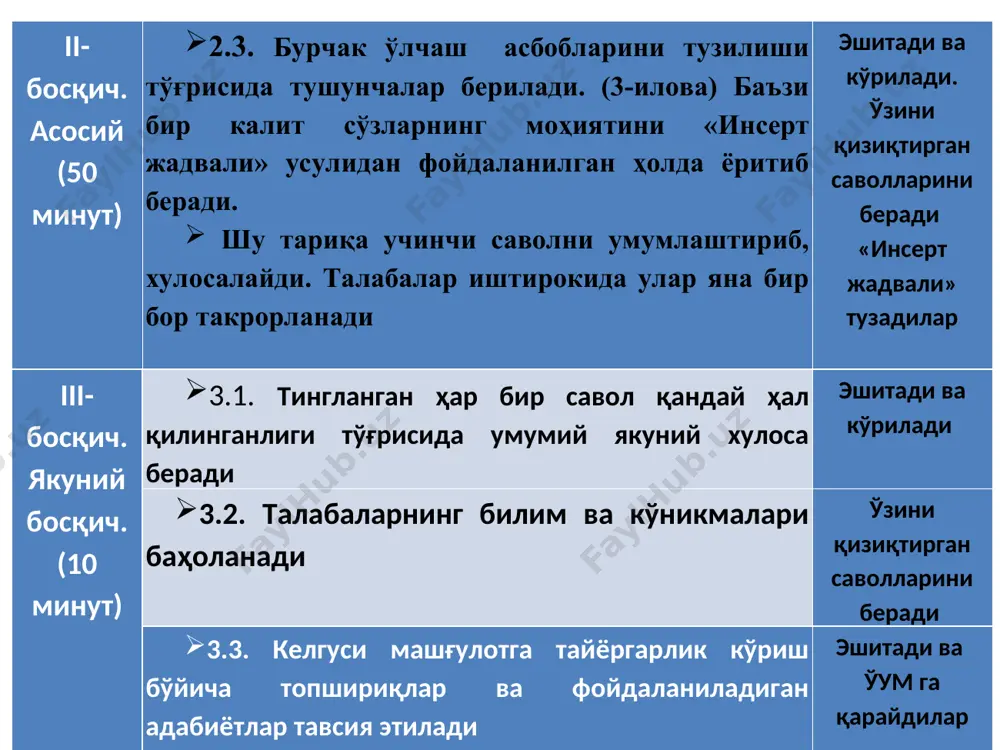

тузадилар iii-босқич. якуний босқич. (10 минут) 3.1. тингланган ҳар бир савол қандай ҳал қилинганлиги тўғрисида умумий якуний хулоса беради эшитади ва кўрилади 3.2. талабаларнинг билим ва кўникмалари баҳоланади ўзини қизиқтирган саволларини беради 3.3. келгуси машғулотга тайёргарлик кўриш бўйича топшириқлар ва фойдаланиладиган адабиётлар тавсия этилади эшитади ва ўум га қарайдилар 1. бурчак ўлчаш жойнинг контурли планини тузиш учун теодолит ва бошка асбоблар ёрдамида дала ўлчашлар мажмуаларига теодолит съёмкаси деб айтилади. теодолит съёмкаси жойнинг контурли планини тузиш мақсадида бажарилади. теодолит съёмкаси тайёргарлик ишлари, теодолит йўлининг лойиҳасини тузиш, уни жойда ўрнатиш, геодезик тармоқ пунктларига боғлаш, тафсилотни съёмка қилиш, камерал (ҳисоблаш ва чизма-график) ишлардан иборат. теодолит съёмкасининг дала ишларини бажариши кўпинча веха, теодолит ва пўлат лента ёрдамида амалга оширилади. хамма томонлари ва ўлар орасидаги горизонтал бурчаклари ўлчанган очиқ ёки ёпиқ кўпбурчак теодолит йўли дейилади теодолитлар бурчак ўлчаш аниқлигига қараб юқори аниқликдаги т05, аниқ 2т2, 2т5 ва техникавий теодолитлар т30 (4т30, 2тз0п), т10э га бўлинади. …

3 / 15

. бурчак ўлчаш асбобларини аниқлиги ҳозирги кунда амалда қўлланилаётган теодолитларнинг техник кўрсаткичлари кўрсаткичлар теодолит турлари юқори аниқликдаги т05 аниқ 2т2, 2т5 техникавий теодолитлар т30 (4т30, 2тз0п), т10э электрон тахеометри тс-600, тм-500 ўрта квадратик хато, 0,5 2-5 10-30 0,3 трубанинг катталаштириши, карра 40 30 20 32 / 26 цилиндрик адилак бўлагининг қиймати /2мм 10/ 15/ 45/ - визирлашнинг энг кичик масофаси,м 5 2 2 2,2 компенсатор чегараси, мин /± 8 /±15 /±20 ±15 визир чизиғини горизонтал ҳолатга келиш аниқлиги, с / 0,2 / 0,5 / 1,0 0,2 теодолитлар тузилиши, аниқлиги ва бошқа хусусиятлари жиҳатидан бир неча хил бўлади. лимбнинг тагликка бириктирилишига қараб - оддий ва такрорий теодолитларга бўлинади. оддий теодолитлар - лимб тагликка айланмайдиган қилиб бириктирилган. такрорий теодолитлар - лимб тагликка айланадиган қилиб бириктирилади, бу теодолитлар билан аниқроқ ўлчаш мумкин. шунинг учун кўпроқ такрорий теодолитлар ишлаб чиқарилмоқда. теодолитлар лимби шишадан ёки металлдан ишлаб чиқилади. шиша лимбли теодолитлар - оптик теодолитлар дейилади. …

4 / 15

ёғочдан ясалган ердан бирмунча кўтарилиб, ишлаш учун қулайлик туғдиради. шовун - оддий ва оптик бўлади. оддий шовун - оғирлиги 100 - 150 гр. келадиган учли металл қадоқт ошдан иборат. таглик - теодолитнинг иш қисмини штативга бирлаштиради. адилак - геодезик асбобларнинг ўқларини горизонтал ёки вертикал ҳолатга келтириш ҳамда иш пайтида асбобнинг ҳолатини кузатиш учун хизмат қилади. адилак цилиндрик ва доиравий бўлади. теодолитнинг иш қисмлари лимб - металл ёки шишадан ишланади. лимб - тенг қилиб штрихларга бўлинади. лимб бўлакларининг ҳар 10о, 5о , ёки 1о қиймати соат стрелкаси йўналиши бўйича 0о дан 360о гача рақамлар билан белгиланган. алидада - доира, ўқи лимб втулкаси ичига кириб туради. горизонтал ва вертикал бурчакларни ўлчашда бу бурчаклар теодолитининг горизонтал ва вертикал доираларига проекцияланади ва лимбдан алидада кўрсаткичи ёрдамида саноқ олинади. верньер лимбдан саноқ олиш аниқлигини ошириш учун алидадага чизилган шкаладан иборат. лимб ва верньердан саноқ олишда лупадан фойдаланилади. қараш трубаси - асосий иш қисмидан биридир, нуқтани …

5 / 15
