1403757822_46367.doc орт атм абс p p p + = атм абс орт p p p - = . абс атм в p p p - = s f p = ) ( 1 r r - + × = × hsg s p s p атм абс ) ( 1 r r - + = hg p p атм абс ) ( 1 r r - = - = hg p p p атм абс орт r hg p p p атм абс орт = - = 2 1 h h h + = ) ( 1 2 1 r r - = - = d hg p p p ) ( ) ( 1 r r - × × + = g h h p орт , s s h h = ), )( 1 ( 1 r r - + = s s hg p орт ) ( …

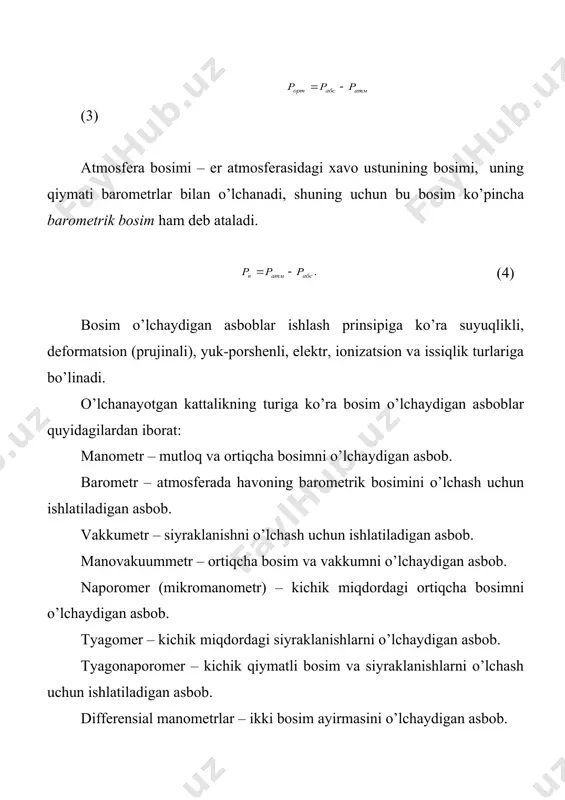

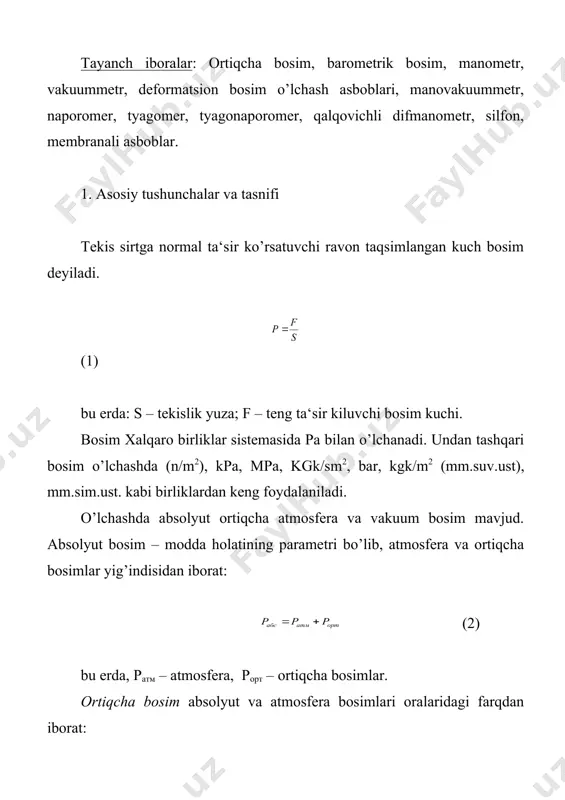

qiymati barometrlar bilan o’lchanadi, shuning uchun bu bosim ko’pincha barometrik bosim ham deb ataladi. (4) bosim o’lchaydigan asboblar ishlash prinsipiga ko’ra suyuqlikli, deformatsion (prujinali), yuk-porshenli, elektr, ionizatsion va issiqlik turlariga bo’linadi. o’lchanayotgan kattalikning turiga ko’ra bosim o’lchaydigan asboblar quyidagilardan iborat: manometr – mutloq va ortiqcha bosimni o’lchaydigan asbob. barometr – atmosferada havoning barometrik bosimini o’lchash uchun ishlatiladigan asbob. vakkumetr – siyraklanishni o’lchash uchun ishlatiladigan asbob. manovakuummetr – ortiqcha bosim va vakkumni o’lchaydigan asbob. naporomer (mikromanometr) – kichik miqdordagi ortiqcha bosimni o’lchaydigan asbob. tyagomer – kichik miqdordagi siyraklanishlarni o’lchaydigan asbob. tyagonaporomer – kichik qiymatli bosim va siyraklanishlarni o’lchash uchun ishlatiladigan asbob. differensial manometrlar – ikki bosim ayirmasini o’lchaydigan asbob. ishlash prinsipi jihatidan bosimni o’lchaydigan asboblar quyidagi guruhlarga bo’linadi: 1) o’lchanayotgan bosimni suyuqlik ustunining gidrostatik bosimi bilan muvozanatlashga asoslangan suyuqlikli asboblar; 2) yuk-porshenli monometrlar - bo’larda o’lchanadigan bosim porshenga ko’rsatiladigan tashki kuch orqali muvozanatlanadi; 3) deformatsion manometrlar – ularda o’lchanadigan bosim turli …

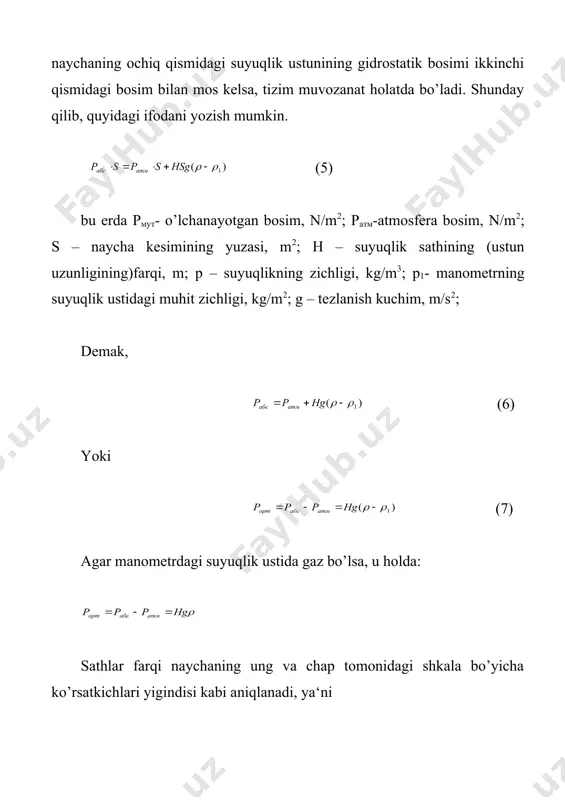

ash idishlar qonuniga asoslangan. naychalarning biri ortiqcha bosimi o’lchanayotgan hajmga ulanadi. agar naychaning ochiq qismidagi suyuqlik ustunining gidrostatik bosimi ikkinchi qismidagi bosim bilan mos kelsa, tizim muvozanat holatda bo’ladi. shunday qilib, quyidagi ifodani yozish mumkin. (5) bu еrda рмут- o’lchanayotgan bosim, n/m2; ратм-atmosfera bosim, n/m2; s – naycha kesimining yuzasi, m2; н – suyuqlik sathining (ustun uzunligining)farqi, m; р – suyuqlikning zichligi, kg/m3; р1- manometrning suyuqlik ustidagi muhit zichligi, kg/m2; g – tezlanish kuchim, m/s2; demak, (6) yoki (7) agar manometrdagi suyuqlik ustida gaz bo’lsa, u holda: sathlar farqi naychaning ung va chap tomonidagi shkala bo’yicha ko’rsatkichlari yigindisi kabi aniqlanadi, ya‘ni (8) bosimlar farqini o’lchashda suyuqlikli differensial ikki naychali manometrining bir tomoniga (musbat) katta bosim, ikkinchi tomoniga esa (manfiy) kichik bosim beriladim. musbat va manfiy tomonlardagi suyuqlik sathining farqi o’lchanayotgan bosimlar farqiga proporsional. (9) ikki naychali manometrlarga bir qator hatolar xosdir. bunga sabab sayuklik meniskining holatini noaniq hisoblanishi, atrof muhit …

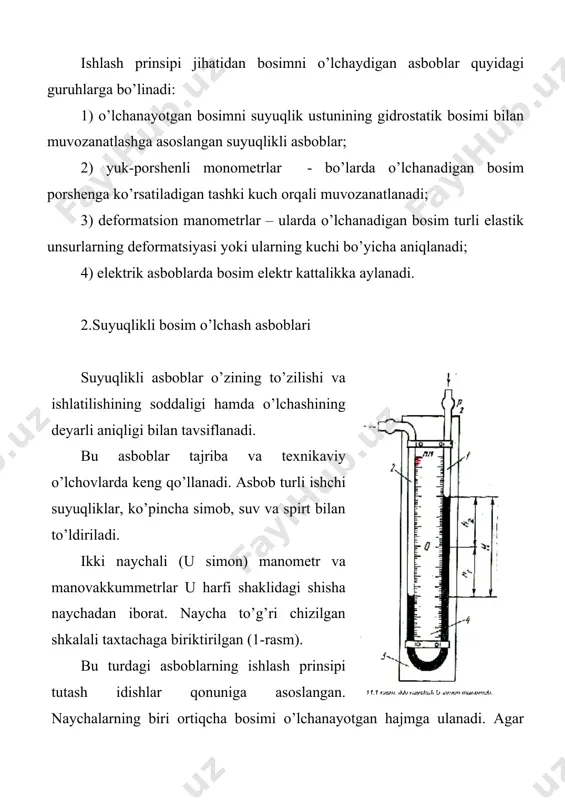

esimining yuzasi, m2; s – naycha kesimining yuzasi, m2; (9) va (10) tenglamalardan quyidagi kelib chiqdi: (12) agar s/s – nisbat 1/400 dan ortiq bo’lmasa, n kattalikni e‘tiborga olmasa bo’ladi: (13) suyuqlikli manometrlar bilan o’lchanadigan bosimning yuqori chegarasi asbobning katta-kichikligiga bog’liq. tajribada asboblar 0,196 mn/m2 (2 kgk/sm2) dan oshmaydigan bosimni o’lchash uchchun ishlatiladi. mikromanometrlar. juda kichik bosimlarni o’lchash uchun og’ma naychali mikromanometrlar ishlatiladi. naychaning holati og’ma bo’lgani sababli o’lchanayotgan bosimni muvozanatlaydigan suyuqlik ustunining uzunligi: , (14) bunda n- suyuqlik meniskining shkala bo’yicha siljishi, m. bunday asboblar 157…980 n/m2 (16…100 mm suv. ust.) chegaradagi bosimlarni o’lchashga muljallangan. bu asboblarning hatosi ±1,0% dan oshmaydi. qalqovichli difmanometrlar. qalqovichli difmanometrlarning ishlash prinsipi kosali manometrlarnikiga uxshash, ammo ularda bosimni o’lchashda kosadagi suyuqlik sathining o’zgarishi natijasida qalqovichning siljishidan foydalaniladi. uzatish qo’rilmasi yordamida qalqovichining siljishi strelkaga uzatiladi. bu asboblar ko’pincha bosimning o’zgarishini o’lchash uchun ishlatiladi. 2-rasmda qalqovichli difmanometr chizmasi ko’rsatilgan. katta bosim beriladigan idish musbat, kichik bosim …

ga ega bo’lamiz (20) (9) ni (6) ga qo’yamiz: (21) ma‘lumki asbob uchun va kattaliklar doimiy bo’lgani uchun ularni k va k1 orqali ifodalaymiz. (22) shunday qilib, difmanometr idishlaridagi bosimlar ayirmasi qalqovichning siljishi bilan ta‘riflanadi. agar musbat idishning hajmi o’zgarmas bo’lib, manfiy idishning diametri va uzunligi o’zgartirilsa. bosimlar farqini o’lchash chegaralarini o’zgartirish mumkin. (4) va (8) tenglamalarni birgalikda еchamiz (23) (23) tenglamadan d, h va h2 larning berilgan qiymatlaridagi ingichka idishning kerakli diametri aniqlanadi. qung’iroqli asboblar kichik bosim va siyraklanishni o’lchashda tyagometr va naporometrlar hamda differensial manometrlar sifatida qo’llaniladi. ferrodinmaik datchik bilan ta‘minlangan qung’iroqli asbob chizmasi 3-rasmda keltirilgan. asbobning sezgir unsuri qung’iroq, 4 ning ochiq, tarafi bilan qisman moyga chuktirilgan. asbobga ikkita naycha ulangan katta bosim qung’iroq ustida, kichik bosim esa uning ichiga beriladi qung’iroq, quzg’almas bachok 3 da joylashgan burchakli richag 1 ga ilinadi qung’iroq hosil qilgan zuriqish prujina 5 orqali muvozanatlanadi. qung’iroq siljishi bilan bosimning o’zgarishi natijasida richag …
