1 / 11

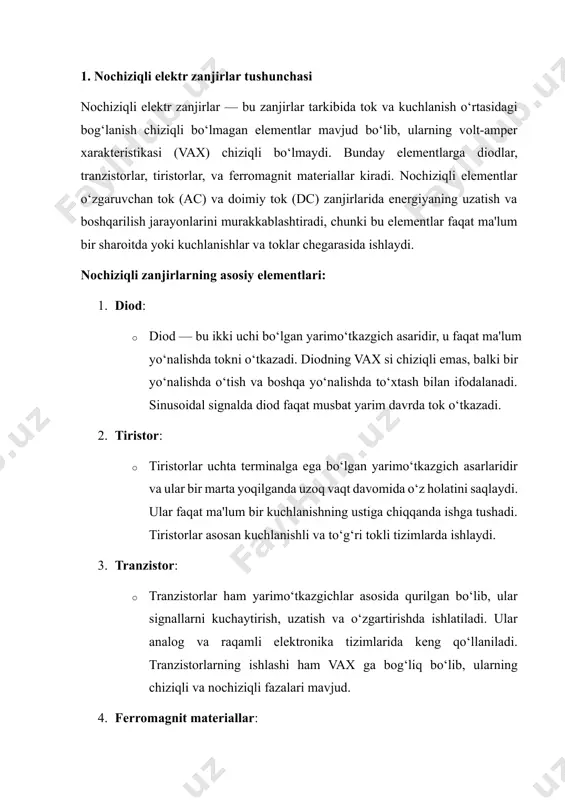

mavzu: o’zgaruvchan tok nochiziq zanjirlarni grafo-analitik usulda echish. o’zgaruvchan tok nochiziq zanjirlarni tok va kuchlanishlarning ta’sir etuvchi qiymatlari bo‘yicha hisoblash. reja. 1. nochiziqli elektr zanjirlar tushunchasi 2. o‘zgaruvchan tokli nochiziqli zanjirlarda tahlilning umumiy muammolari 3. grafo-analitik usulning mohiyati. 4. xulosa 1. nochiziqli elektr zanjirlar tushunchasi nochiziqli elektr zanjirlar — bu zanjirlar tarkibida tok va kuchlanish o‘rtasidagi bog‘lanish chiziqli bo‘lmagan elementlar mavjud bo‘lib, ularning volt-amper xarakteristikasi (vax) chiziqli bo‘lmaydi. bunday elementlarga diodlar, tranzistorlar, tiristorlar, va ferromagnit materiallar kiradi. nochiziqli elementlar o‘zgaruvchan tok (ac) va doimiy tok (dc) zanjirlarida energiyaning uzatish va boshqarilish jarayonlarini murakkablashtiradi, chunki bu elementlar faqat ma'lum bir sharoitda yoki kuchlanishlar va toklar chegarasida ishlaydi. nochiziqli zanjirlarning asosiy elementlari: 1. diod: · diod — bu ikki uchi bo‘lgan yarimo‘tkazgich asaridir, u faqat ma'lum yo‘nalishda tokni o‘tkazadi. diodning vax si chiziqli emas, balki bir yo‘nalishda o‘tish va boshqa yo‘nalishda to‘xtash bilan ifodalanadi. sinusoidal signalda diod faqat musbat yarim davrda tok …

2 / 11

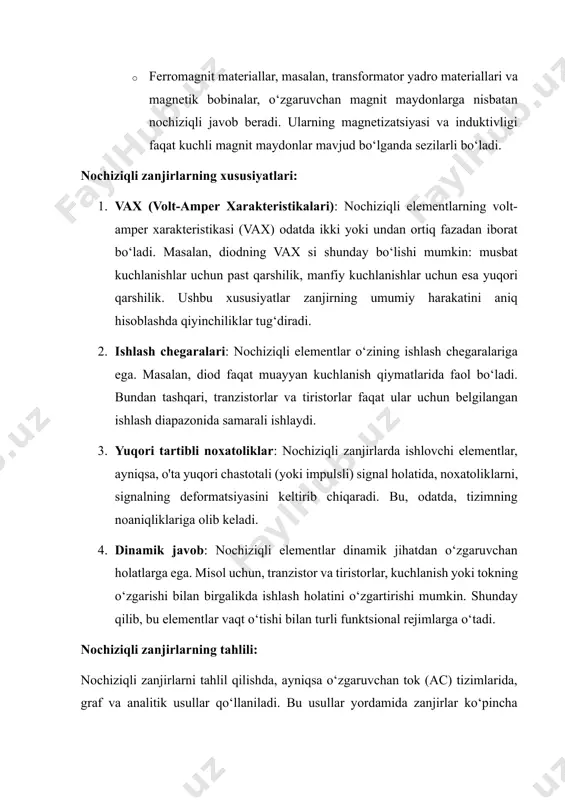

‘zgaruvchan magnit maydonlarga nisbatan nochiziqli javob beradi. ularning magnetizatsiyasi va induktivligi faqat kuchli magnit maydonlar mavjud bo‘lganda sezilarli bo‘ladi. nochiziqli zanjirlarning xususiyatlari: 1. vax (volt-amper xarakteristikalari): nochiziqli elementlarning volt-amper xarakteristikasi (vax) odatda ikki yoki undan ortiq fazadan iborat bo‘ladi. masalan, diodning vax si shunday bo‘lishi mumkin: musbat kuchlanishlar uchun past qarshilik, manfiy kuchlanishlar uchun esa yuqori qarshilik. ushbu xususiyatlar zanjirning umumiy harakatini aniq hisoblashda qiyinchiliklar tug‘diradi. 2. ishlash chegaralari: nochiziqli elementlar o‘zining ishlash chegaralariga ega. masalan, diod faqat muayyan kuchlanish qiymatlarida faol bo‘ladi. bundan tashqari, tranzistorlar va tiristorlar faqat ular uchun belgilangan ishlash diapazonida samarali ishlaydi. 3. yuqori tartibli noxatoliklar: nochiziqli zanjirlarda ishlovchi elementlar, ayniqsa, o'ta yuqori chastotali (yoki impulsli) signal holatida, noxatoliklarni, signalning deformatsiyasini keltirib chiqaradi. bu, odatda, tizimning noaniqliklariga olib keladi. 4. dinamik javob: nochiziqli elementlar dinamik jihatdan o‘zgaruvchan holatlarga ega. misol uchun, tranzistor va tiristorlar, kuchlanish yoki tokning o‘zgarishi bilan birgalikda ishlash holatini o‘zgartirishi mumkin. shunday qilib, …

3 / 11

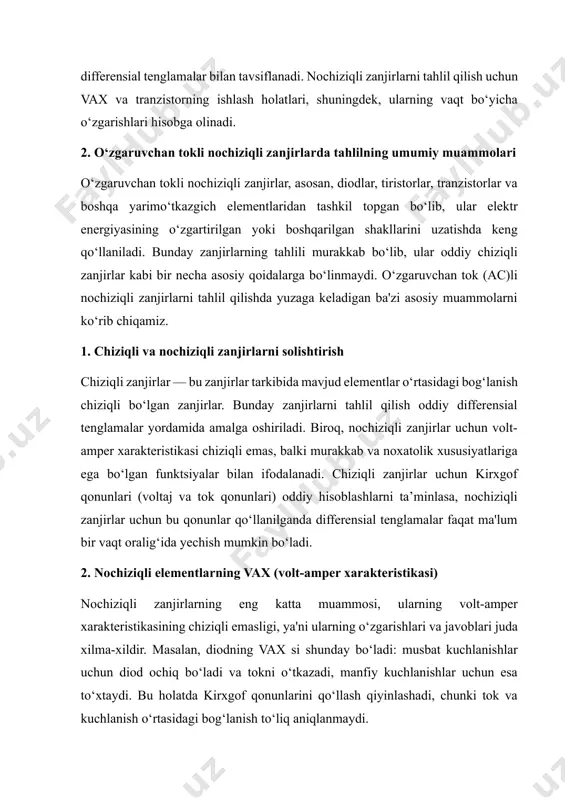

lementlaridan tashkil topgan bo‘lib, ular elektr energiyasining o‘zgartirilgan yoki boshqarilgan shakllarini uzatishda keng qo‘llaniladi. bunday zanjirlarning tahlili murakkab bo‘lib, ular oddiy chiziqli zanjirlar kabi bir necha asosiy qoidalarga bo‘linmaydi. o‘zgaruvchan tok (ac)li nochiziqli zanjirlarni tahlil qilishda yuzaga keladigan ba'zi asosiy muammolarni ko‘rib chiqamiz. 1. chiziqli va nochiziqli zanjirlarni solishtirish chiziqli zanjirlar — bu zanjirlar tarkibida mavjud elementlar o‘rtasidagi bog‘lanish chiziqli bo‘lgan zanjirlar. bunday zanjirlarni tahlil qilish oddiy differensial tenglamalar yordamida amalga oshiriladi. biroq, nochiziqli zanjirlar uchun volt-amper xarakteristikasi chiziqli emas, balki murakkab va noxatolik xususiyatlariga ega bo‘lgan funktsiyalar bilan ifodalanadi. chiziqli zanjirlar uchun kirxgof qonunlari (voltaj va tok qonunlari) oddiy hisoblashlarni ta’minlasa, nochiziqli zanjirlar uchun bu qonunlar qo‘llanilganda differensial tenglamalar faqat ma'lum bir vaqt oralig‘ida yechish mumkin bo‘ladi. 2. nochiziqli elementlarning vax (volt-amper xarakteristikasi) nochiziqli zanjirlarning eng katta muammosi, ularning volt-amper xarakteristikasining chiziqli emasligi, ya'ni ularning o‘zgarishlari va javoblari juda xilma-xildir. masalan, diodning vax si shunday bo‘ladi: musbat kuchlanishlar uchun …

4 / 11

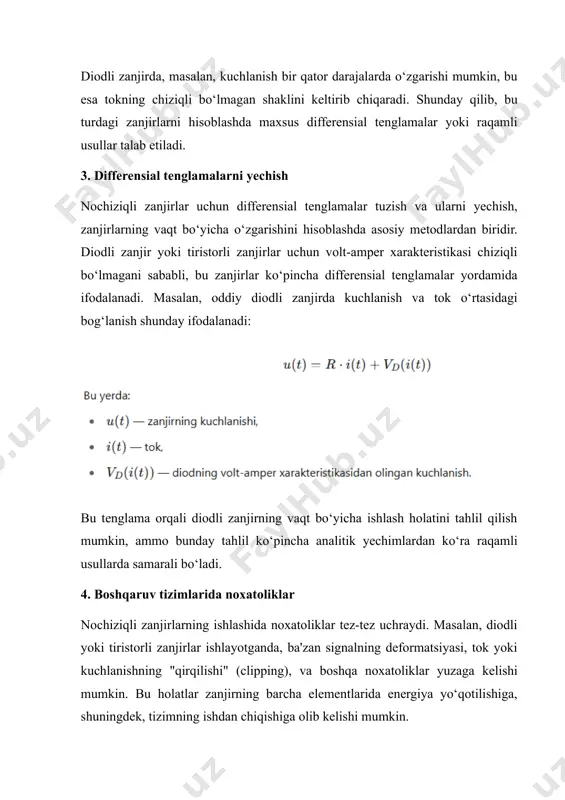

diodli zanjir yoki tiristorli zanjirlar uchun volt-amper xarakteristikasi chiziqli bo‘lmagani sababli, bu zanjirlar ko‘pincha differensial tenglamalar yordamida ifodalanadi. masalan, oddiy diodli zanjirda kuchlanish va tok o‘rtasidagi bog‘lanish shunday ifodalanadi: bu tenglama orqali diodli zanjirning vaqt bo‘yicha ishlash holatini tahlil qilish mumkin, ammo bunday tahlil ko‘pincha analitik yechimlardan ko‘ra raqamli usullarda samarali bo‘ladi. 4. boshqaruv tizimlarida noxatoliklar nochiziqli zanjirlarning ishlashida noxatoliklar tez-tez uchraydi. masalan, diodli yoki tiristorli zanjirlar ishlayotganda, ba'zan signalning deformatsiyasi, tok yoki kuchlanishning "qirqilishi" (clipping), va boshqa noxatoliklar yuzaga kelishi mumkin. bu holatlar zanjirning barcha elementlarida energiya yo‘qotilishiga, shuningdek, tizimning ishdan chiqishiga olib kelishi mumkin. nochiziqli zanjirlar uchun tahlil davomida vaqt bo‘yicha o‘zgaruvchi kuchlanish va toklar doimo murakkab shakllarga ega bo‘ladi. masalan, tiristorli zanjirda, tiristor faqat ma'lum bir sharoitda faollashadi, va bu faollashishning oqibatida tokning o‘zgarishi vaqt bo‘yicha kutilmagan tarzda sodir bo‘ladi. bu esa boshqaruv tizimlari uchun noxatoliklar keltirib chiqaradi. 5. tizimning stabil ishlashini ta’minlash nochiziqli zanjirlar ko‘pincha tizimlarning …

5 / 11

atsiya qilish va raqamli hisoblashlarni amalga oshirish uchun qo‘llaniladi. bu metodlar orqali nochiziqli zanjirlarning har bir elementining vaqt bo‘yicha o‘zgarishini kuzatish va batafsil tahlil qilish mumkin. 3. o‘zgaruvchan tokli nochiziqli zanjirlarda tahlilning operator (laplas) usuli o‘zgaruvchan tokli nochiziqli zanjirlar uchun tahlilning operator usuli, ayniqsa, laplas transformatsiyasidan foydalanish, zanjirlarning vaqt bo‘yicha o‘zgarishlarini aniq va soddalashtirilgan tarzda yechish imkonini beradi. laplas transformatsiyasi va uning zanjirlar uchun qo‘llanilishi — bu zanjirlarni tahlil qilishda samarali va qulay usul bo‘lib, har bir elementning vaqt bo‘yicha noxatoliklarini va o‘zgarishlarini yechish imkonini beradi. 1. laplas transformatsiyasining asoslari laplas transformatsiyasi — bu matematik usul bo‘lib, u vaqt domenida berilgan funksiyani (masalan, tok, kuchlanish) kompleks s=σ+jω planiga o‘tkazadi. bu transformatsiya yordamida differensial tenglamalar, integral va boshqa vaqt bo‘yicha hisoblashlarni soddalashtirish mumkin. laplas transformatsiyasining umumiy shakli: laplas transformatsiyasining afzalliklaridan biri, differensial tenglamalar va integral tenglamalarni algebraik tenglamalarga aylantiradi, bu esa tahlilni soddalashtiradi. 2. nochiziqli zanjirlar va laplas transformatsiyasi nochiziqli zanjirlar, …
