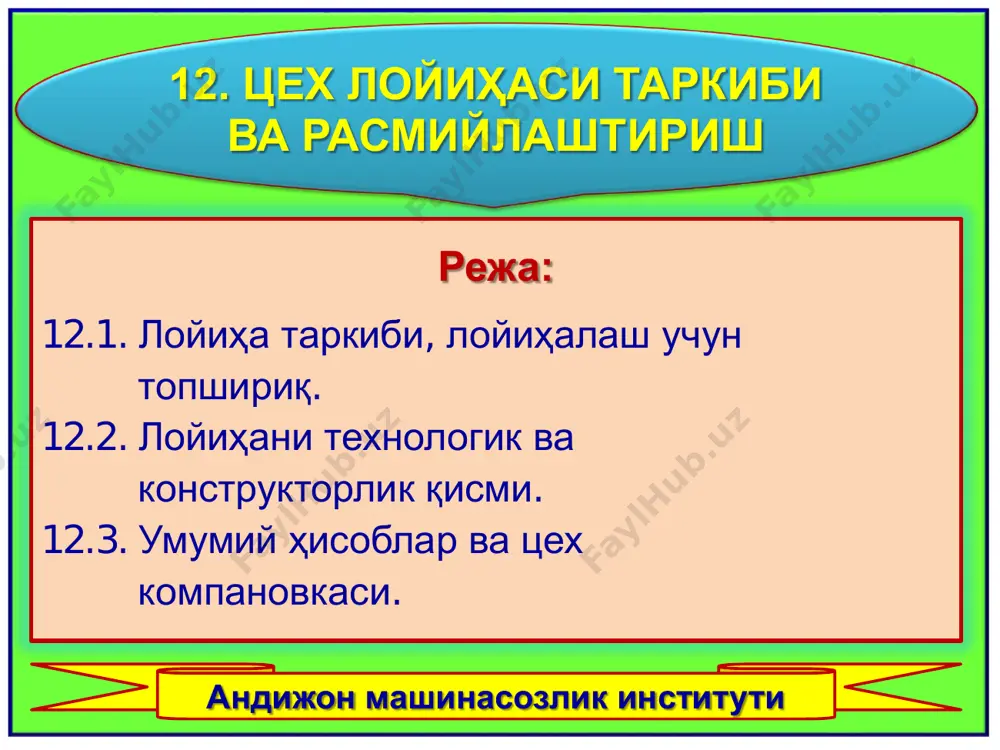

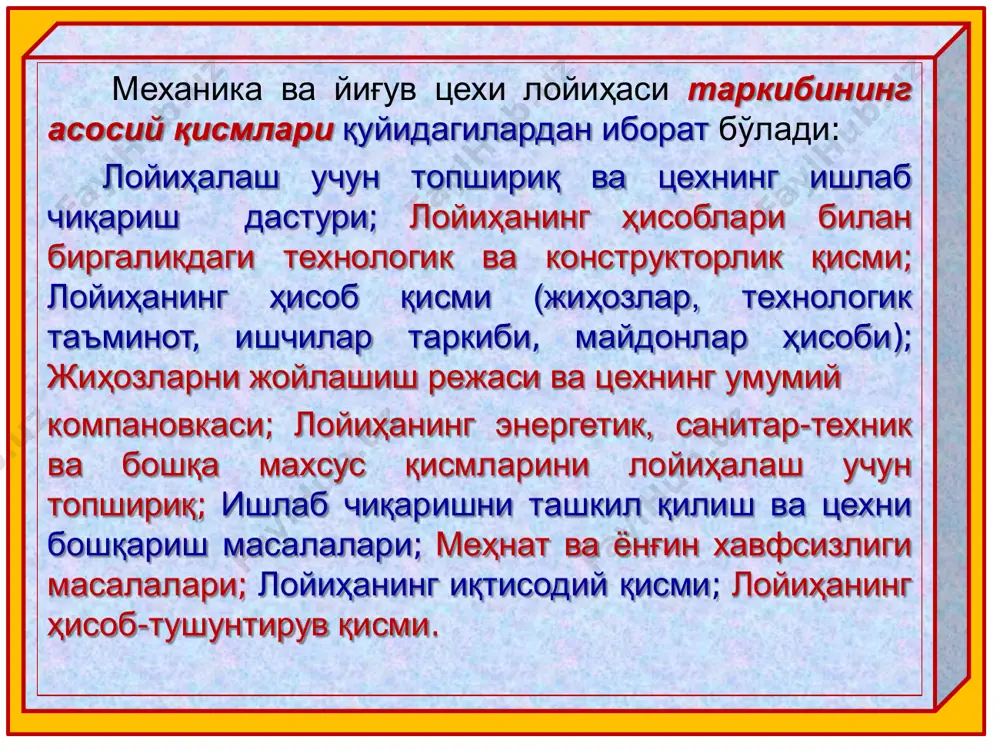

12. цех лойиҳаси таркиби ва расмийлаштириш марузачи кабулов мухаммадали эргашалиевич андижон машинасозлик институти андижон машинасозлик институти андижон машинасозлик институти режа: 12.1. лойиҳа таркиби, лойиҳалаш учун топшириқ. 12.2. лойиҳани технологик ва конструкторлик қисми. 12.3. умумий ҳисоблар ва цех компановкаси. 12. цех лойиҳаси таркиби ва расмийлаштириш андижон машинасозлик институти цех лойиҳасини белгиланган муддатда муваффақиятли бажариш учун лойиҳани ишлаб чиқиш календар режаси тузиб олиш зарур бўлади. бунинг учун лойиҳалашнинг барча ишларини қисмларга бўлиб олинади. ушбу қисмларнинг айримлари ҳисоб ишларидан келиб чиққан ҳолда маълум бир кетма- кетликда бажарилади, бир вақтда бажарилиши мумкин бўлган айрим қисмлари эса бошқа қисмлар билан параллел равишда ишлаб чиқилади. механика ва йиғув цехи лойиҳаси таркибининг асосий қисмлари қуйидагилардан иборат бўлади: лойиҳалаш учун топшириқ ва цехнинг ишлаб чиқариш дастури; лойиҳанинг ҳисоблари билан биргаликдаги технологик ва конструкторлик қисми; лойиҳанинг ҳисоб қисми (жиҳозлар, технологик таъминот, ишчилар таркиби, майдонлар ҳисоби); жиҳозларни жойлашиш режаси ва цехнинг умумий компановкаси; лойиҳанинг энергетик, санитар-техник ва бошқа махсус қисмларини …

2 / 14

ан детал ва маҳсулотни тайёрлаш учун техник шартлар; деталлар спецификацияси. бундан ташқари топшириқда цехнинг иш режими ҳам кўрсатилиши керак. 13.2. лойиҳанинг технологик ва конструкторлик қисми лойиҳанинг технологик ва конструкторлик қисмида қуйидагилар ёритилиши керак: 1. деталнинг энг оптимал оғирлигини таъминловчи қўйимлар ва допусклар, аниқлик синфи, ишлов бериш тозалиги кўрсатилган ҳолда детал заготовкаси ва йиғув узелининг ишчи чизмасини лойиҳалаш; 2. мураккаб ва тайёрланиши қийин бўлган деталларнинг конструкцияларини технологиявийликка тахлили, булар: а) белгиланган шаклда ўтишлар бўйича технологик эскизлар ва ишлов бериш вақт меъёрлари кўрсатилган деталларга механик ишлов бериш технологик карталари. ишлов бериш карталарида операциялар бўйича ишлов бериш усули ва режаси, техник тавсифлари билан керакли дастгоҳ, мосламалар, кесувчи ва ўлчаш асбоблари, кесиш режими, ҳар бир операция бўйича вақт меъёри кўрсатилади; б) кесиш режимини меъёрлар асосида аниқлаш ва ҳисоблаш; в) ишлов бериш вақти ҳисоби ва ишчининг малакаси; г) операция ёки ўтишлар, позициялар бўйича ишлов бериш технологик жараёнларини акс эттирувчи чизмалар. бунда деталларни базалаш ва маҳкамлаш, …

3 / 14

гаришини ҳисобга олиш учун); б) заготовкаларнинг ўлчамларини аниқлаш мақсадида заготовка қўйими ва ўлчам допусклари ҳисоби; в) метал кесиш режими элементларини аниқлаш ҳисоби; г) деталларга ишлов бериш (узелларни йиғиш) вақт меъёрлари ҳисоби; д) ишлов бериш аниқлиги ва тозалигини базалаш хатолигини аниқлаш билан боғлиқ бўлган ҳисоблар; е) мосламада детални кесиш кучи ҳисоби, мослама элементларининг мустаҳамлик (ишлов бериш, йиғиш) ҳисоблари; ж) махсус кесувчи асбоб ва ўлчов асбобларининг конструкциясининг ҳисоблари бўлиши керак. лойиҳанинг умумий ҳисоблари қуйидагиларни ўз ичига олади: 1. ишлаб чиқариш дастурини бажариш учун керакли жиҳозлар ҳисоби: а) дастгоҳлар, оқим бўйича ёки автоматик линия ҳисоби; б) технологик жараён ва техник иқтисодий кўрсаткичлар бўйича дастгоҳлар сони; в) дастгоҳларнинг юкланиш жадвали; г) асосий вақт бўйича дастгоҳлардан фойдаланиш коэффициентини ва дастгоҳларнинг қуввати бўйича фойдаланиш коэффициентини аниқлаш; д) асосий ва ёрдамчи (чархлаш, тайёрлов ва бошқа бўлимлар учун) жиҳозларнинг техник тавсифи ва асосий баланс нархи кўрсатилган қайдномаси. 2. узелларни йиғиш линияси, йиғиш ва иш жойлари ҳисоби, йиғишлар учун …

4 / 14

архлаш; г) назорат; д) тайёрлов бўлими; е) цех материаллари ва заготовкалар омбори; ж) оралиқ, асбоб тарқатиш ва бошқа бўлим омборлари. 7. техник-иқтисодий кўрсаткичи бўйича таъмирлаш-механика устахонасининг (жиҳозлар сони, майдони, ишчилар таркиби) ҳисоби; 8. механика (механика-йиғув) цехининг асосий ўлчамлари (кенглиги, узунлиги, баландлиги) ва умумий майдонини ҳисоби; 9. бошқарув идора ва маиший хоналар майдонининг ҳисоби. лойиҳанинг цех компановкаси қисмида: 1. дастгоҳлар ва бошқа жиҳозларнинг иш жойлари, ёрдамчи бўлимлар (назорат, чархлаш, омборлар, усталар жойи, таъмирлаш бригадалари жойи) жойлашган ҳолда механика (механика-йиғув) цехини 1:100 миқёсдаги режаси. 2. дастгоҳда ишловчи (йиғувчи) ишчининг ишчи жойи режаси. 3. 1:50 миқёсда керакли баландлиги аниқланган ҳолда механика (механик-йиғув) цехини кўндаланг кесими схемаси. 4. цех бўйлаб асосий деталларнинг ҳаракат графиги. 5. таъмирлаш-механика бўлими (базаси) ва бошқа ёрдамчи устахоналарнинг жойлашиш режаси. 6. барча ишлаб чиқариш ва ёрдамчи бўлимлар, бошқарув-идора ва маиший хоналарнинг умумий жойлашиш режаси. 7. лойиҳанинг қурилиш қисмида асосий маълумотлар бўлиши керак. 1. лойиҳалаш учун топшириқ ўз ичига нималарни олади? …

5 / 14

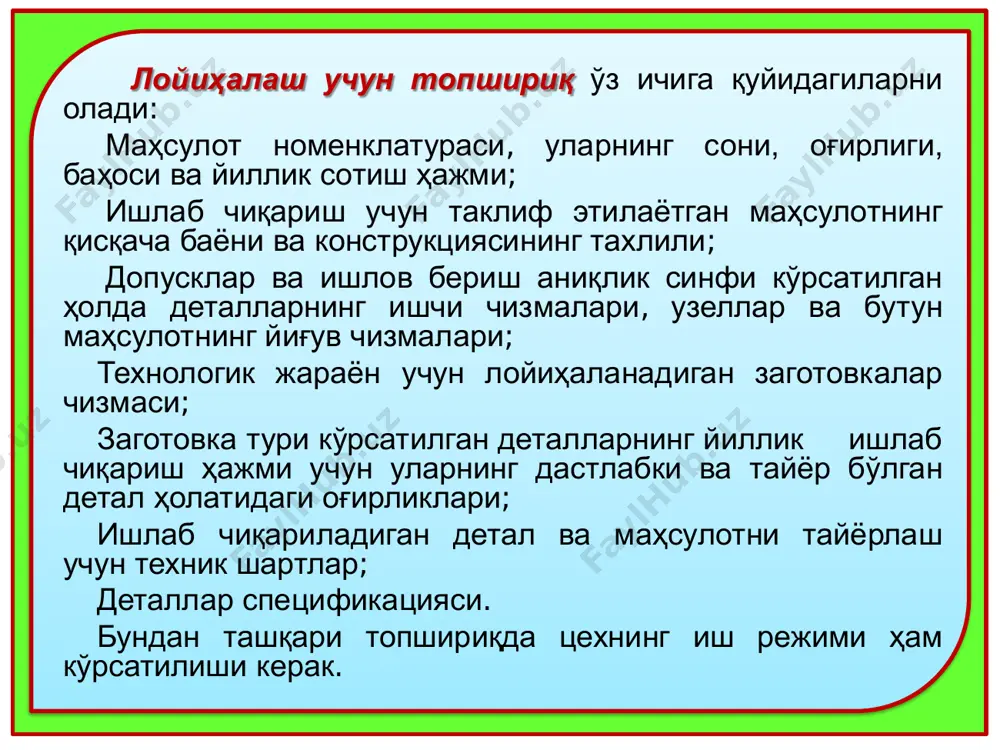

механика ва йиғув цехи лойиҳаси - Page 5
