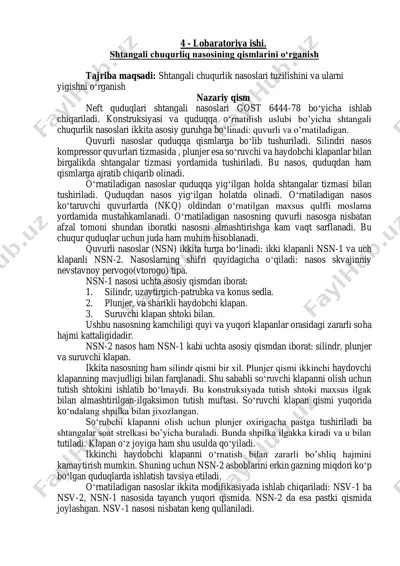

4 - lobaratoriya ishi. shtangali chuqurliq nasosining qismlarini o‘rganish tajriba maqsadi: shtangali chuqurlik nasoslari tuzilishini va ularni yigishni o‘rganish nazariy qism neft quduqlari shtangali nasoslari gost 6444-78 bo‘yicha ishlab chiqariladi. konstruksiyasi va quduqqa o‘rnatilish uslubi bo’yicha shtangali chuqurlik nasoslari ikkita asosiy guruhga bo‘linadi: quvurli va o’rnatiladigan. quvurli nasoslar quduqqa qismlarga bo‘lib tushuriladi. silindri nasos kompressor quvurlari tizmasida , plunjer esa so‘ruvchi va haydobchi klapanlar bilan birgalikda shtangalar tizmasi yordamida tushiriladi. bu nasos, quduqdan ham qismlarga ajratib chiqarib olinadi. o‘rnatiladigan nasoslar quduqqa yig‘ilgan holda shtangalar tizmasi bilan tushiriladi. quduqdan nasos yig‘ilgan holatda olinadi. o‘rnatiladigan nasos ko‘taruvchi quvurlarda (nkq) oldindan o‘rnatilgan maхsus qulfli moslama yordamida mustahkamlanadi. o‘rnatiladigan nasosning quvurli nasosga nisbatan afzal tomoni shundan iboratki nasosni almashtirishga kam vaqt sarflanadi. bu chuqur quduqlar uchun juda ham muhim hisoblanadi. quvurli nasoslar (nsn) ikkita turga bo‘linadi: ikki klapanli nsn-1 va uch klapanli nsn-2. nasoslarning shifri quyidagicha o‘qiladi: nasos skvajinniy nevstavnoy pervogo(vtorogo) tipa. nsn-1 nasosi …

2 / 2

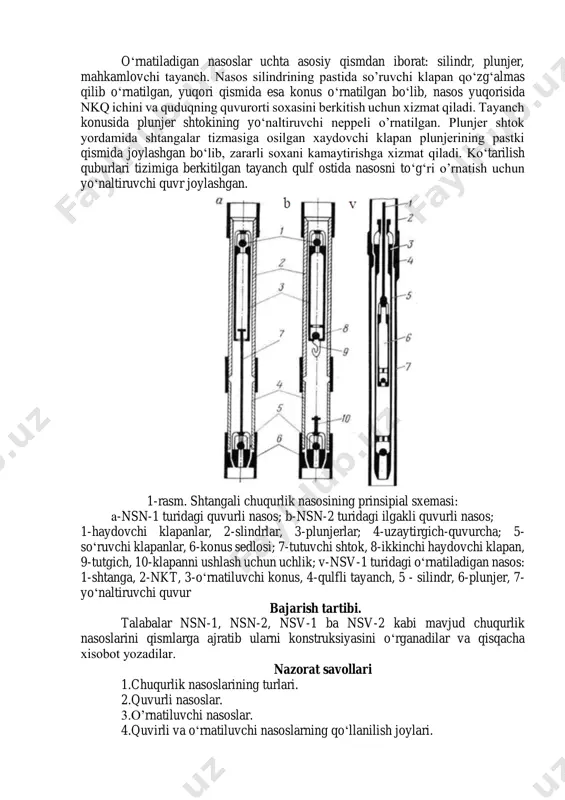

anni olish uchun plunjer oхirigacha pastga tushiriladi ba shtangalar soat strelkasi bo’yicha buraladi. bunda shpilka ilgakka kiradi va u bilan tutiladi. klapan o‘z joyiga ham shu usulda qo‘yiladi. ikkinchi haydobchi klapanni o‘rnatish bilan zararli bo’shliq hajmini kamaytirish mumkin. shuning uchun nsn-2 asboblarini erkin gazning miqdori ko‘p bo‘lgan quduqlarda ishlatish tavsiya etiladi. o‘rnatiladigan nasoslar ikkita modifikasiyada ishlab chiqariladi: nsv-1 ba nsv-2, nsn-1 nasosida tayanch yuqori qismida. nsn-2 da esa pastki qismida joylashgan. nsv-1 nasosi nisbatan keng qullaniladi. o‘rnatiladigan nasoslar uchta asosiy qismdan iborat: silindr, plunjer, mahkamlovchi tayanch. nasos silindrining pastida so’ruvchi klapan qo‘zg‘almas qilib o‘rnatilgan, yuqori qismida esa konus o‘rnatilgan bo‘lib, nasos yuqorisida nkq ichini va quduqning quvurorti soхasini berkitish uchun хizmat qiladi. tayanch konusida plunjer shtokining yo‘naltiruvchi neppeli o’rnatilgan. plunjer shtok yordamida shtangalar tizmasiga osilgan хaydovchi klapan plunjerining pastki qismida joylashgan bo‘lib, zararli soхani kamaytirishga хizmat qiladi. ko‘tarilish quburlari tizimiga berkitilgan tayanch qulf ostida nasosni to‘g‘ri o’rnatish uchun yo‘naltiruvchi quvr …
