mustaқil қўzg'aluwchan ўzgarmas tok matorli эмтlar

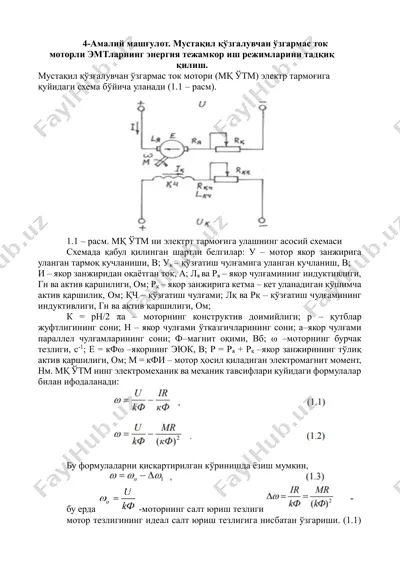

4-амалий машғулот. мустақил қўзгалувчан ўзгармас ток моторли эмтларнинг энергия тежамкор иш режимларини тадқиқ қилиш. мустақил қўзғалувчан ўзгармас ток мотори (мқ ўтм) электр тармоғига қуйидаги схема бўйича уланади (1.1 – расм). 1.1 – расм. мқ ўтм ни электрт тармоғига улашнинг асосий схемаси схемада қабул қилинган шартли белгилар: у – мотор якор занжирига уланган тармоқ кучланиши, в; уқ – қўзғатиш чулғамига уланган кучланиш, в; и – якор занжиридан оқаётган ток, а; ля ва ря – якор чулғамининг индуктивлиги, гн ва актив қаршилиги, ом; рқ – якор занжирига кетма – кет уланадиган қўшимча актив қаршилик, ом; қч – қўзғатиш чулғами; лқ ва рқ – қўзғатиш чулғамининг индуктивлиги, гн ва актив қаршилиги, ом; к = рн/2 πa – моторнинг конструктив доимийлиги; р – қутблар …

Bu fayl PDF formatida 2 sahifadan iborat (180,9 KB). "mustaқil қўzg'aluwchan ўzgarmas tok matorli эмтlar"ni yuklab olish uchun chap tomondagi Telegram tugmasini bosing.
