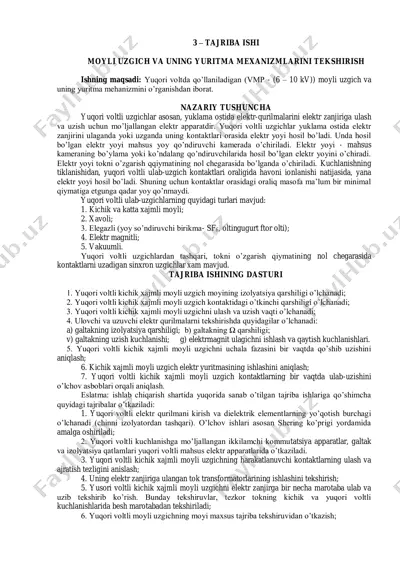

3 – tajriba ishi moyli uzgich va uning yuritma mexanizmlarini tekshirish ishning maqsadi: yuqori voltda qo’llaniladigan (vmp - (6 – 10 kv)) moyli uzgich va uning yuritma mehanizmini o’rganishdan iborat. nazariy tushuncha yuqori voltli uzgichlar asosan, yuklama ostida elektr-qurilmalarini elektr zanjiriga ulash va uzish uchun mo’ljallangan elektr apparatdir. yuqori voltli uzgichlar yuklama ostida elektr zanjirini ulaganda yoki uzganda uning kontaktlari orasida elektr yoyi hosil bo’ladi. unda hosil bo’lgan elektr yoyi mahsus yoy qo’ndiruvchi kamerada o’chiriladi. elektr yoyi - mahsus kameraning bo’ylama yoki ko’ndalang qo’ndiruvchilarida hosil bo’lgan elektr yoyini o’chiradi. elektr yoyi tokni o’zgarish qqiymatining nol chegarasida bo’lganda o’chiriladi. kuchlanishning tiklanishidan, yuqori voltli ulab-uzgich kontaktlari oraligida havoni ionlanishi natijasida, yana elektr yoyi hosil bo’ladi. shuning uchun kontaktlar orasidagi oraliq masofa ma’lum bir minimal qiymatiga etgunga qadar yoy qo’nmaydi. yuqori voltli ulab-uzgichlarning quyidagi turlari mavjud: 1. kichik va katta xajmli moyli; 2. xavoli; 3. elegazli (yoy so’ndiruvchi birikma- sf6, oltingugurt ftor olti); …

2 / 4

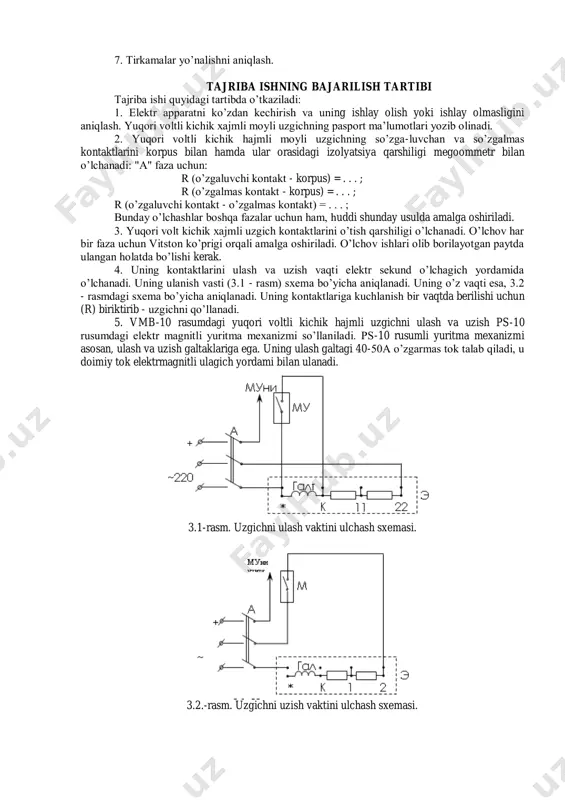

ktr yuritmasining ishlashini aniqlash; 7. yuqori voltli kichik xajmli moyli uzgich kontaktlarning bir vaqtda ulab-uzishini o’lchov asboblari orqali aniqlash. eslatma: ishlab chiqarish shartida yuqorida sanab o’tilgan tajriba ishlariga qo’shimcha quyidagi tajribalar o’tkaziladi: 1. yuqori voltli elektr qurilmani kirish va dielektrik elementlarning yo’qotish burchagi o’lchanadi (chinni izolyatordan tashqari). o’lchov ishlari asosan shering ko’prigi yordamida amalga oshiriladi; 2. yuqori voltli kuchlanishga mo’ljallangan ikkilamchi kommutatsiya apparatlar, galtak va izolyatsiya qatlamlari yuqori voltli mahsus elektr apparatlarida o’tkaziladi. 3. yuqori voltli kichik xajmli moyli uzgichning harakatlanuvchi kontaktlarning ulash va ajratish tezligini anislash; 4. uning elektr zanjiriga ulangan tok transformatorlarining ishlashini tekshirish; 5. yusori voltli kichik xajmli moyli uzgichni elektr zanjirga bir necha marotaba ulab va uzib tekshirib ko’rish. bunday tekshiruvlar, tezkor tokning kichik va yuqori voltli kuchlanishlarida besh marotabadan tekshiriladi; 6. yuqori voltli moyli uzgichning moyi maxsus tajriba tekshiruvidan o’tkazish; 7. tirkamalar yo’nalishni aniqlash. tajriba ishning bajarilish tartibi tajriba ishi quyidagi tartibda o’tkaziladi: 1. elektr …

3 / 4

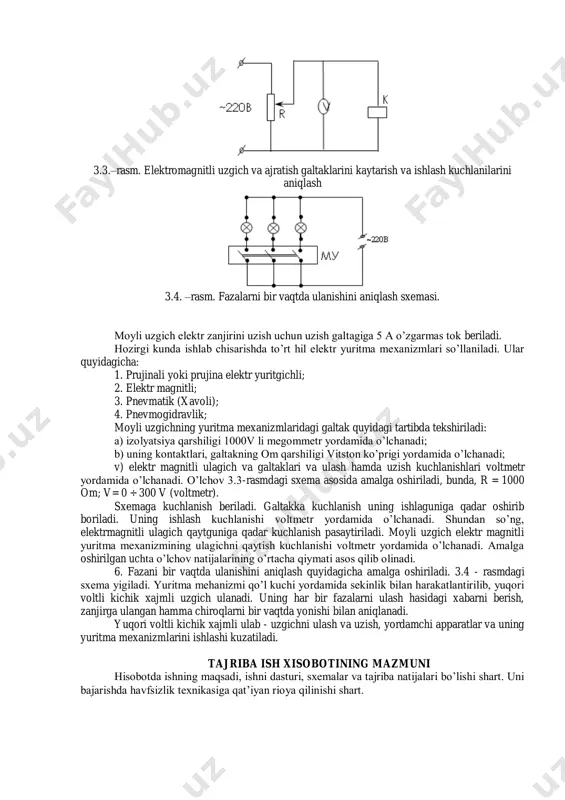

di. o’lchov ishlari olib borilayotgan paytda ulangan holatda bo’lishi kerak. 4. uning kontaktlarini ulash va uzish vaqti elektr sekund o’lchagich yordamida o’lchanadi. uning ulanish vasti (3.1 - rasm) sxema bo’yicha aniqlanadi. uning o’z vaqti esa, 3.2 - rasmdagi sxema bo’yicha aniqlanadi. uning kontaktlariga kuchlanish bir vaqtda berilishi uchun (r) biriktirib - uzgichni qo’llanadi. 5. vmb-10 rasumdagi yuqori voltli kichik hajmli uzgichni ulash va uzish ps-10 rusumdagi elektr magnitli yuritma mexanizmi so’llaniladi. ps-10 rusumli yuritma mexanizmi asosan, ulash va uzish galtaklariga ega. uning ulash galtagi 40-50a o’zgarmas tok talab qiladi, u doimiy tok elektrmagnitli ulagich yordami bilan ulanadi. 3.1-rasm. uzgichni ulash vaktini ulchash sxemasi. 3.2.-rasm. uzgichni uzish vaktini ulchash sxemasi. 3.3.–rasm. elektromagnitli uzgich va ajratish galtaklarini kaytarish va ishlash kuchlanilarini aniqlash 3.4. –rasm. fazalarni bir vaqtda ulanishini aniqlash sxemasi. moyli uzgich elektr zanjirini uzish uchun uzish galtagiga 5 a o’zgarmas tok beriladi. hozirgi kunda ishlab chisarishda to’rt hil elektr yuritma mexanizmlari …

4 / 4

ichni qaytish kuchlanishi voltmetr yordamida o’lchanadi. amalga oshirilgan uchta o’lchov natijalarining o’rtacha qiymati asos qilib olinadi. 6. fazani bir vaqtda ulanishini aniqlash quyidagicha amalga oshiriladi. 3.4 - rasmdagi sxema yigiladi. yuritma mehanizmi qo’l kuchi yordamida sekinlik bilan harakatlantirilib, yuqori voltli kichik xajmli uzgich ulanadi. uning har bir fazalarni ulash hasidagi xabarni berish, zanjirga ulangan hamma chiroqlarni bir vaqtda yonishi bilan aniqlanadi. yuqori voltli kichik xajmli ulab - uzgichni ulash va uzish, yordamchi apparatlar va uning yuritma mexanizmlarini ishlashi kuzatiladi. tajriba ish xisobotining mazmuni hisobotda ishning maqsadi, ishni dasturi, sxemalar va tajriba natijalari bo’lishi shart. uni bajarishda havfsizlik texnikasiga qat’iyan rioya qilinishi shart. sinov savollari 1. yuqori voltli kichik hajmli moyli uzgichlarning vazifasi nimadan iborat? 2. uzgichlarning qanday rusumlari mavjud? 3. yuqori voltli kichik hajmli moyli uzgichning handay yuritmalari mavjud? 4. yuqori voltli kichik hajmli moyli uzgichlarni sinash, o’lchash dasturiga nimalar kiradi?
