1 / 4

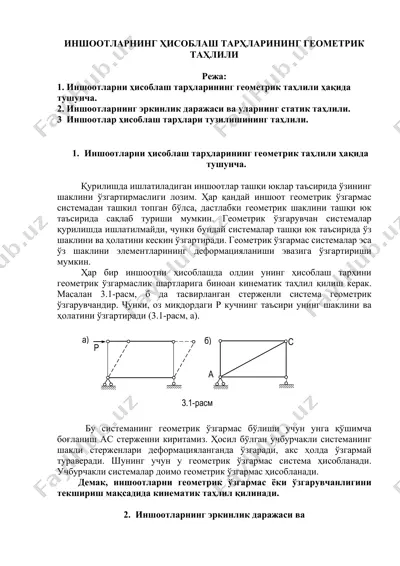

иншоотларнинг ҳисоблаш тарҳларининг геометрик таҳлили режа: 1. иншоотларни ҳисоблаш тарҳларининг геометрик таҳлили ҳақида тушунча. 2. иншоотларнинг эркинлик даражаси ва уларнинг статик таҳлили. 3 иншоотлар ҳисоблаш тарҳлари тузилишининг таҳлили. 1. иншоотларни ҳисоблаш тарҳларининг геометрик таҳлили ҳақида тушунча. қурилишда ишлатиладиган иншоотлар ташқи юклар таъсирида ўзининг шаклини ўзгартирмаслиги лозим. ҳар қандай иншоот геометрик ўзгармас системадан ташкил топган бўлса, дастлабки геометрик шаклини ташқи юк таъсирида сақлаб туриши мумкин. геометрик ўзгарувчан системалар қурилишда ишлатилмайди, чунки бундай системалар ташқи юк таъсирида ўз шаклини ва ҳолатини кескин ўзгартиради. геометрик ўзгармас системалар эса ўз шаклини элементларининг деформацияланиши эвазига ўзгартириши мумкин. ҳар бир иншоотни ҳисоблашда олдин унинг ҳисоблаш тарҳини геометрик ўзгармаслик шартларига биноан кинематик таҳлил қилиш керак. масалан 3.1-расм, б да тасвирланган стерженли система геометрик ўзгарувчандир. чунки, оз миқдордаги р кучнинг таъсири унинг шаклини ва ҳолатини ўзгартиради (3.1-расм, а). бу системанинг геометрик ўзгармас бўлиши учун унга қўшимча боғланиш ас стерженни киритамиз. ҳосил бўлган учбурчакли системанинг шакли стерженлари деформацияланганда ўзгаради, …

2 / 4

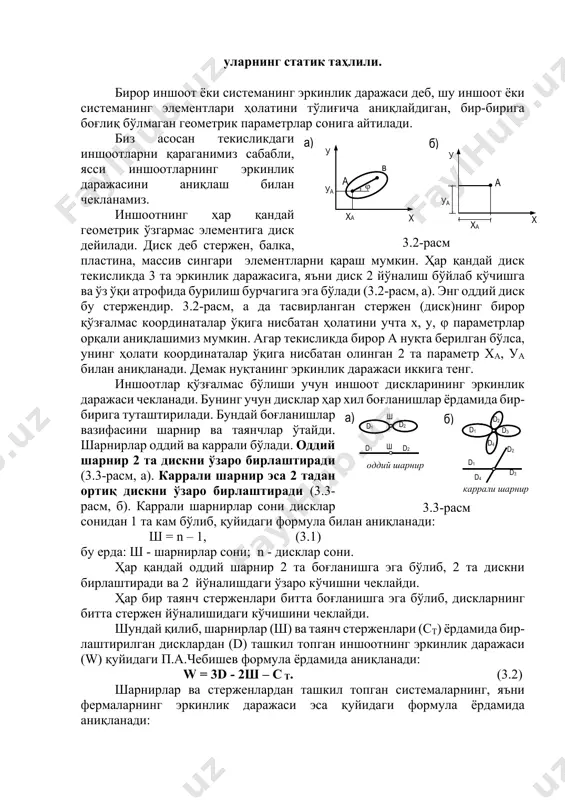

балка, пластина, массив сингари элементларни қараш мумкин. ҳар қандай диск текисликда 3 та эркинлик даражасига, яъни диск 2 йўналиш бўйлаб кўчишга ва ўз ўқи атрофида бурилиш бурчагига эга бўлади (3.2-расм, а). энг оддий диск бу стержендир. 3.2-расм, а да тасвирланган стержен (диск)нинг бирор қўзғалмас координаталар ўқига нисбатан ҳолатини учта х, у, ϕ параметрлар орқали аниқлашимиз мумкин. агар текисликда бирор а нуқта берилган бўлса, унинг ҳолати координаталар ўқига нисбатан олинган 2 та параметр ха, уа билан аниқланади. демак нуқтанинг эркинлик даражаси иккига тенг. иншоотлар қўзғалмас бўлиши учун иншоот дискларининг эркинлик даражаси чекланади. бунинг учун дисклар ҳар хил боғланишлар ёрдамида бир- бирига туташтирилади. бундай боғланишлар вазифасини шарнир ва таянчлар ўтайди. шарнирлар оддий ва каррали бўлади. оддий шарнир 2 та дискни ўзаро бирлаштиради (3.3-расм, а). каррали шарнир эса 2 тадан ортиқ дискни ўзаро бирлаштиради (3.3- расм, б). каррали шарнирлар сони дисклар сонидан 1 та кам бўлиб, қуйидаги формула билан аниқланади: ш = n …

3 / 4

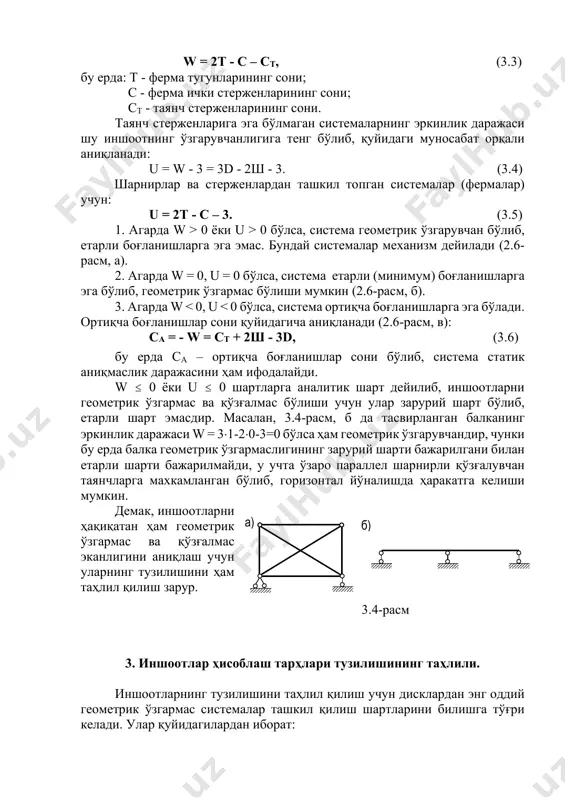

ркинлик даражаси шу иншоотнинг ўзгарувчанлигига тенг бўлиб, қуйидаги муносабат орқали аниқланади: u = w - 3 = 3d - 2ш - 3. (3.4) шарнирлар ва стерженлардан ташкил топган системалар (фермалар) учун: u = 2т - с – 3. (3.5) 1. агарда w > 0 ёки u > 0 бўлса, система геометрик ўзгарувчан бўлиб, етарли боғланишларга эга эмас. бундай системалар механизм дейилади (2.6- расм, а). 2. агарда w = 0, u = 0 бўлса, система етарли (минимум) боғланишларга эга бўлиб, геометрик ўзгармас бўлиши мумкин (2.6-расм, б). 3. агарда w < 0, u < 0 бўлса, система ортиқча боғланишларга эга бўлади. ортиқча боғланишлар сони қуйидагича аниқланади (2.6-расм, в): са = - w = cт + 2ш - 3d, (3.6) бу ерда са – ортиқча боғланишлар сони бўлиб, система статик аниқмаслик даражасини ҳам ифодалайди. w ≤ 0 ёки u ≤ 0 шартларга аналитик шарт дейилиб, иншоотларни геометрик ўзгармас ва қўзғалмас бўлиши учун улар …

4 / 4

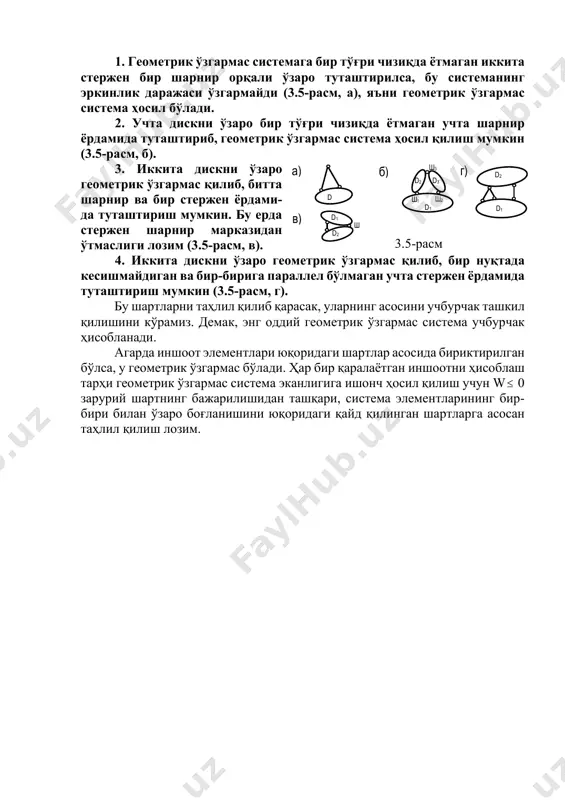

заро геометрик ўзгармас қилиб, битта шарнир ва бир стержен ёрдами- да туташтириш мумкин. бу ерда стержен шарнир марказидан ўтмаслиги лозим (3.5-расм, в). 4. иккита дискни ўзаро геометрик ўзгармас қилиб, бир нуқтада кесишмайдиган ва бир-бирига параллел бўлмаган учта стержен ёрдамида туташтириш мумкин (3.5-расм, г). бу шартларни таҳлил қилиб қарасак, уларнинг асосини учбурчак ташкил қилишини кўрамиз. демак, энг оддий геометрик ўзгармас система учбурчак ҳисобланади. агарда иншоот элементлари юқоридаги шартлар асосида бириктирилган бўлса, у геометрик ўзгармас бўлади. ҳар бир қаралаётган иншоотни ҳисоблаш тарҳи геометрик ўзгармас система эканлигига ишонч ҳосил қилиш учун w≤ 0 зарурий шартнинг бажарилишидан ташқари, система элементларининг бир- бири билан ўзаро боғланишини юқоридаги қайд қилинган шартларга асосан таҳлил қилиш лозим. а) б) d ш d1 d2 d1 ш3 d1 ш2 d2 ш1 в) d3 d2 г) 3.5-расм
