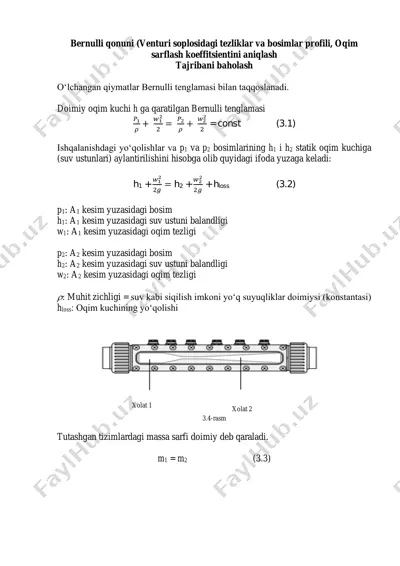

bernulli qonuni (venturi soplosidagi tezliklar va bosimlar profili, oqim sarflash koeffitsientini aniqlash tajribani baholash o‘lchangan qiymatlar bernulli tenglamasi bilan taqqoslanadi. doimiy oqim kuchi h ga qaratilgan bernulli tenglamasi 𝑃1 𝜌 + 𝑤1 2 2 = 𝑃2 𝜌 + 𝑤2 2 2 = const (3.1) ishqalanishdagi yo‘qolishlar va p1 va p2 bosimlarining h1 i h2 statik oqim kuchiga (suv ustunlari) aylantirilishini hisobga olib quyidagi ifoda yuzaga keladi: h1 + 𝑤1 2 2𝑔 = h2 + 𝑤2 2 2𝑔 + hloss (3.2) p1: a1 kesim yuzasidagi bosim h1: a1 kesim yuzasidagi suv ustuni balandligi w1: a1 kesim yuzasidagi oqim tezligi p2: a2 kesim yuzasidagi bosim h2: a2 kesim yuzasidagi suv ustuni balandligi w2: a2 kesim yuzasidagi oqim tezligi : muhit zichligi = suv kabi siqilish imkoni yo‘q suyuqliklar doimiysi (konstantasi) hloss: oqim kuchining yo‘qolishi 3.4-rasm tutashgan tizimlardagi massa sarfi doimiy deb qaraladi. m1 = m2 (3.3) xolat 1 xolat 2 3.5-rasm berilgan …

2 / 8

35 i w1, m/s w2, m/s w3, m/s w4, m/s w5, m/s w6, m/s wmeas. 0,63 0,66 1,94 1,17 0,93 0,63 wcalc. 0,44 0,64 1,76 0,88 0,59 0,44 i h1, mm ub h2, mm ub h3, mm ub h4, mm ub h5, mm ub h6, mm ub t 10 l v l/s hstat. 194 186 66 124 138 143 83s 0,12 i h1, mm ub h2, mm ub h3, mm ub h4, mm ub h5, mm ub h6, mm ub t 10 l v l/s htotal 200 197 164 162 159 159 hdyn. 6 11 98 38 21 16 i w1, m/s w2, m/s w3, m/s w4, m/s w5, m/s w6, m/s wmeas. 0,11 0,15 0,44 0,27 0,20 0,18 wcalc. 0,36 0,52 1,44 0,72 0,48 0,36 tab. 3.2 * ub – ustun balandligi jadval quyidagi bog‘liklarni o‘z ichiga oladi. suv ustunining dinamik balandligini hisoblash: hdyn. = htotal – hstat. (3.11) …

3 / 8

uri soplosi ishlab chiqaruvchisi tomonidan belgilanadi. kv ning qiymati bo‘lmagan taqdirda, aniqlangan oqim sarfidagi bosim yo‘qolishi r dan kelib chiqib, uni quyidagi tenglamaga ko‘ra hisoblash chiqish mumkin: kv = v  √ 𝜌 ∆𝑝 = 𝑉 √𝑔 ∙ ∆ℎ (3.15) quyidagi jadvalda turli oqim sarflaridagi bosim yo‘qolishi va oqim sarfi koeffitsiyenti keltirib o‘tilgan v = 0,15 l/s v = 0,12 l/s v = 0,08 l/s o‘lchash nuqtasi i h, mm ub kv, mm2 h, mm ub kv, mm2 h, mm ub kv, mm2 1 204 106 128 107 55 109 3 3.3-jadval 4. ilova 4.1. texnik ma’lumot o‘lchamlar bo‘yi x eni x balandligi: 1100 mm x 680 mm x 900 mm og‘irligi: taxminan 28 kg yetkazish sovuq suv yetkazish oqim sarfi, min.: 720 l/soat bosim, min.: 0,5 bar 7 ta naychali manometr o‘lchovlar oralig‘i statik bosim: 0…410 mm ub umumiy bosim: 50…410 mm ub pito naychasi nazorat qilinadigan oraliq: 0…200 …

4 / 8

5 / 8
