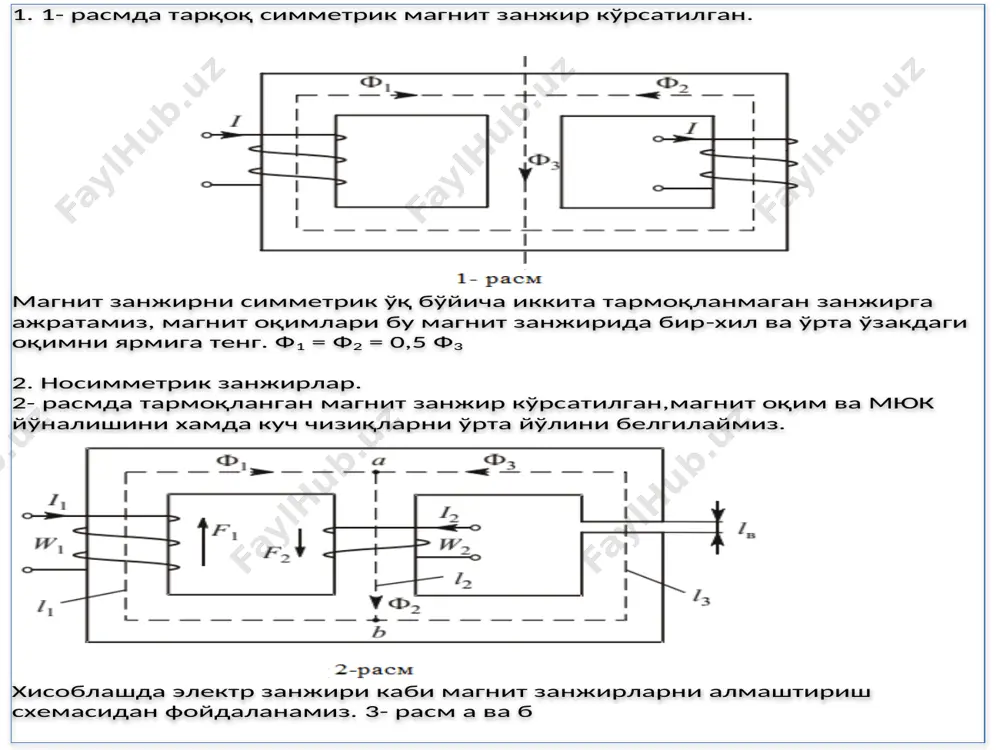

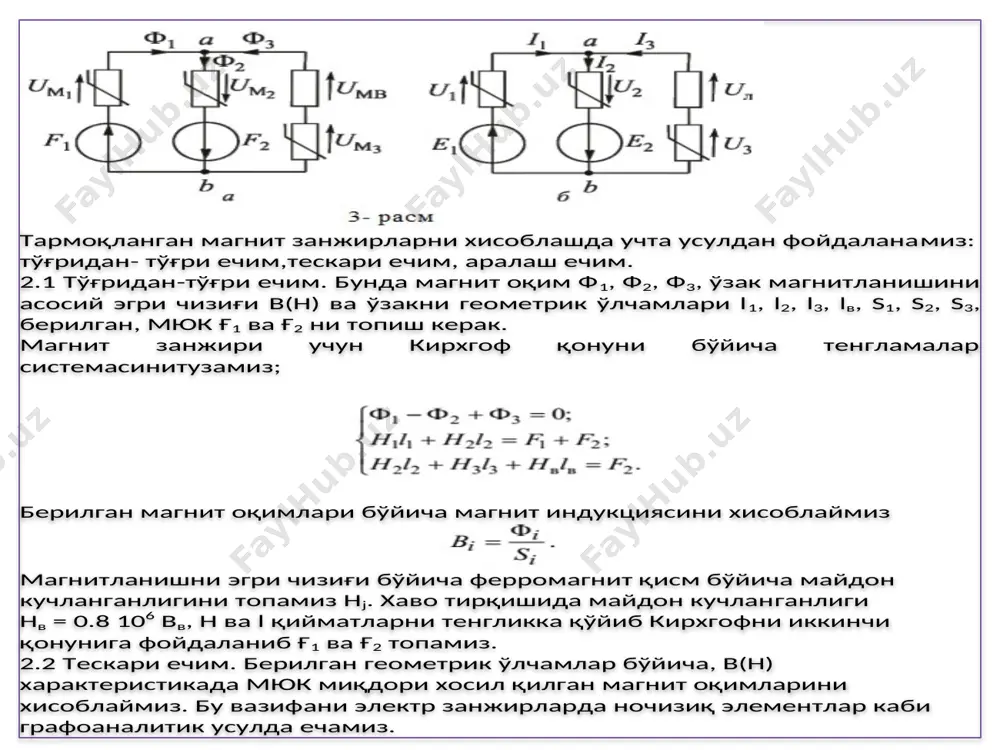

презентация powerpoint маруза23 тарқоқ магнит занжирларни хисоблаш. 1. симметрик занжирлар. 2. носимметрик занжирлар. 3. тўғридан-тўғри ечим, тескари ечим, аралаш ечим. image1.emf image2.emf image3.emf image4.emf image5.emf 1. 1- расмда тарқоқ симметрик магнит занжир кўрсатил ган. магнит занжирни симметрик ўқ бўйича иккита тармоқланмаган занжирга ажратамиз, магнит оқимлари бу магнит занжирида бир -хил ва ўрта ўзакдаги оқимни ярмига тенг. ф 1 = ф 2 = 0,5 ф 3 2. носимметрик занжирлар. 2- расмда тармоқланган магнит занжир кўрс атилган,магнит оқим ва мюк йўналишини хамда куч чизиқларни ўрта йўлини белгилаймиз. хисоблашда электр занжири каби магнит занжирларни алмаштириш схемасидан фойдаланамиз. 3- расм а ва б тармоқланган магнит занжирларни хисоблашда учта усулдан фойдалана миз: тўғридан- тўғри ечим,тескари ечим, аралаш ечим. 2.1 тўғридан-тўғри ечим. бунда магнит оқим ф 1 , ф 2 , ф 3 , ўзак магнитланишини асосий эгри чизиғи в(н) ва ўзакни геометрик ўлчамлари l 1 , l 2 , l 3 , l в , …

2 / 6

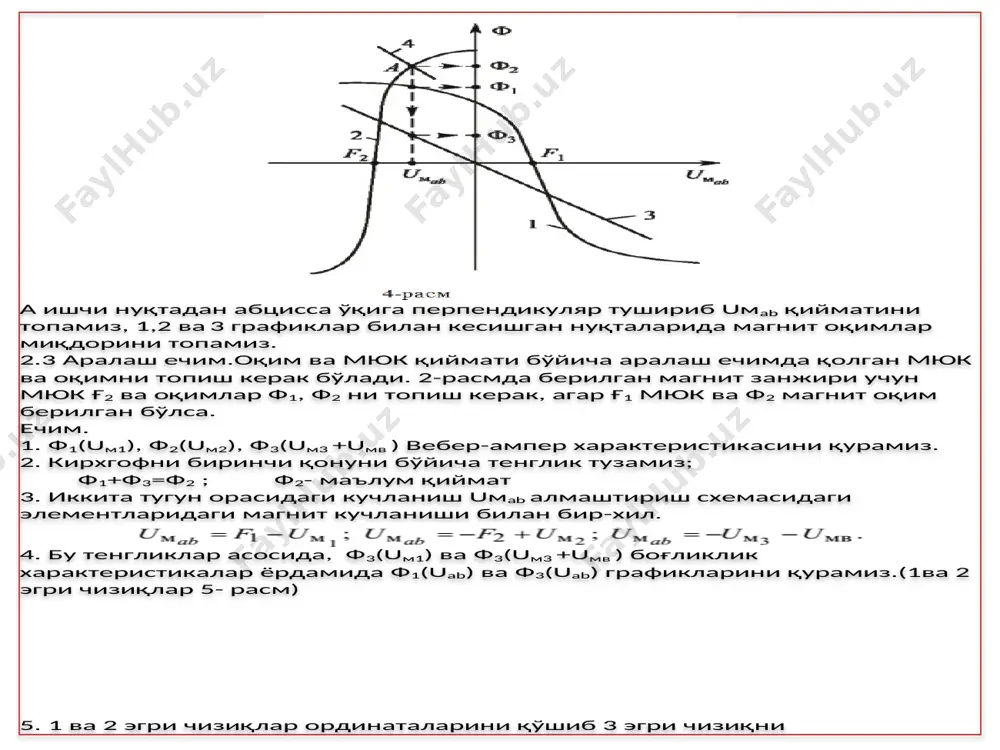

рак. 2. икки тугун усули ёрдамида кирхгофни биринчи қонуни бўйича ишчи нуқтани топамиз. бу ифодани содда кўринишда ифодаласак. 3. функцияни умумий аргументи бўлган uм ab магнит кучланишни a ва b нуқталар орасида учта шахобча учун қуйидагича тенгликни хосил қиламиз (3-расм. а) ; 4. боғлиқлик характеристикалар ёрдамида , графикларни қурамиз. (4-расм) ф 1 (u м1 ) характеристикани тасвирий акси ф 1 (u аb ) графикни қурамиз, координата ўқидан ғ 1 мюк миқдорида ўнг тарафга сурамиз(1 - эгри чизиқ) координата бошидан ғ мюк миқдорга ф 2 (u аb ) графикни суриб, ф 2 (u м2 ) графикни қурамиз(2 - эгри чизиқ). ф 3 (u аb ) график, ф 3 (u м3 +u мв ) графикни тасвирий акси хисобланади(3 -эгри чизиқ) 5. 1 ва 3 эгри чизиқ ординаталарини uм аb , қийматларда қўшиб 4 -эгри чизиқни (ф 1 + ф 2 )= f (uм аb ) боғлиқликни аниқлаймиз. 2 ва 4 эгри чизиқларни …

3 / 6

да н 2 топамиз ва магнит кучланиш uм 2 = н 2 l 2 . cаволлар. 1. симметрик магнит занжирларни хисоблаш усули. 2. магнит занжири учун алмаштириш схемаси қандай тузилади. 3. магнит занжирлар учун кирхгоф қонунлари. 4. тўғридан ечим, тескари ечим мохияти. 5. тескари ечим , билан ишлаганда қайси усулни қўллаган маъқул. 7. аралаш ечим билан ечим билан ечиш. /docprops/thumbnail.jpeg

4 / 6

тарқоқ магнит занжирларни хисоблаш - Page 4

5 / 6

тарқоқ магнит занжирларни хисоблаш - Page 5
