1 / 29

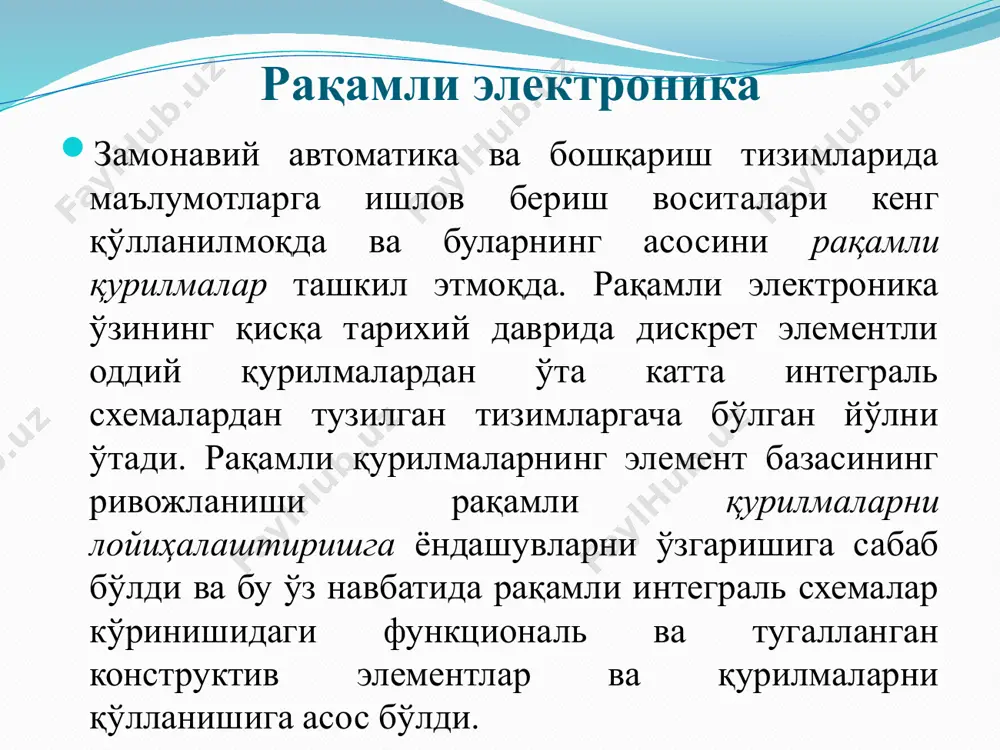

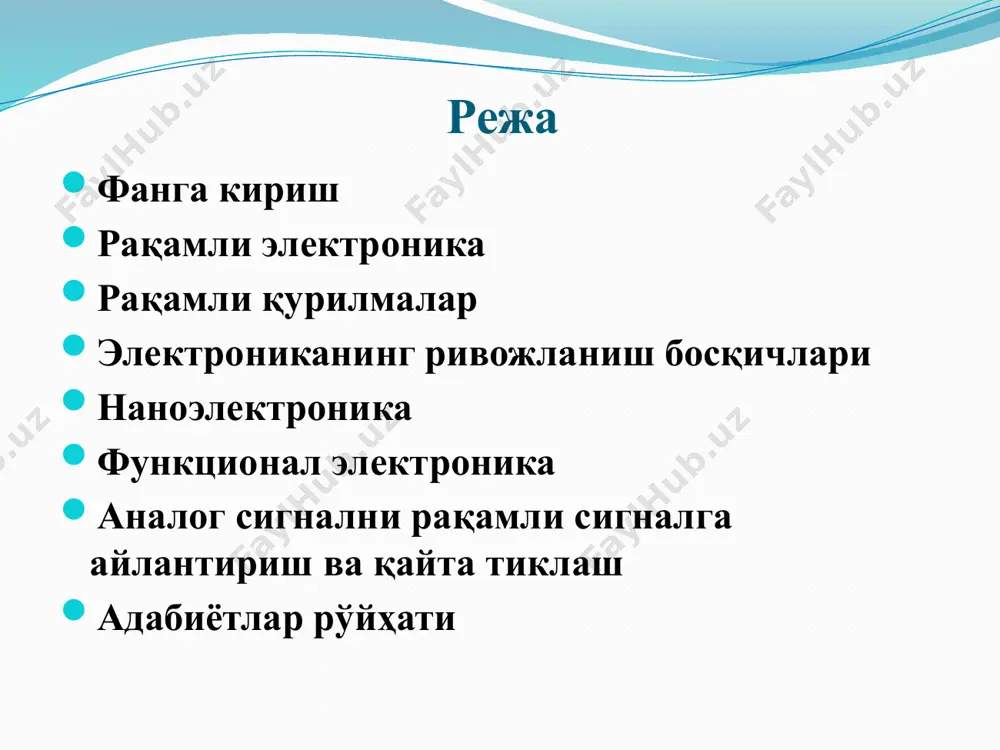

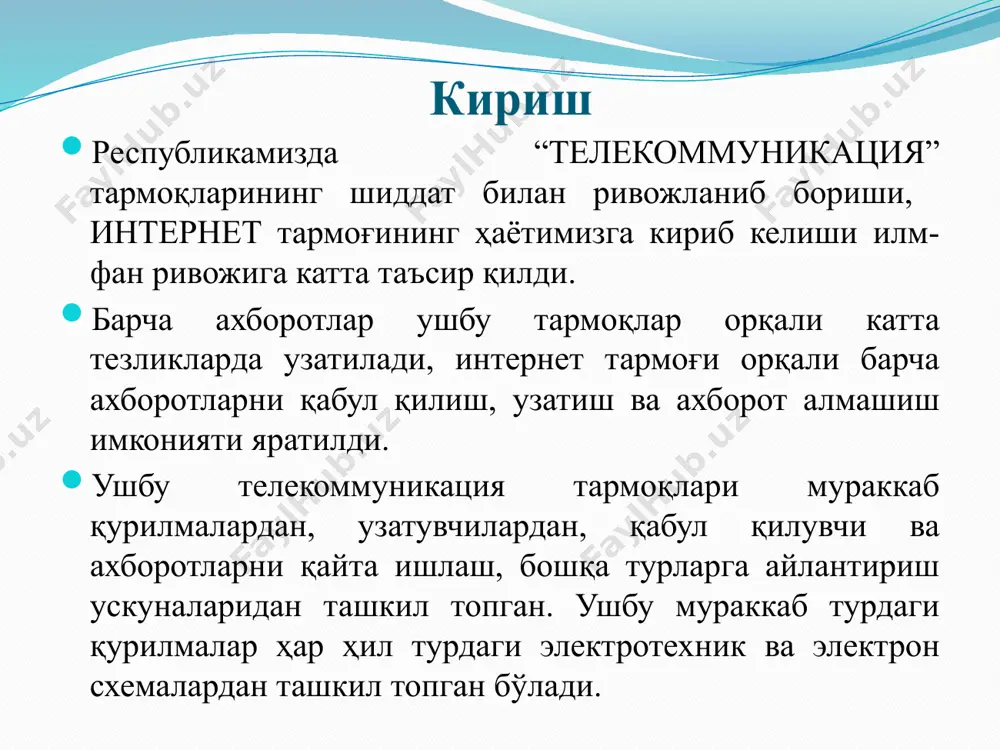

powerpoint presentation м 1.рақамли қурилмаларни лойиҳалаштириш фанига кириш режа фанга кириш рақамли электроника рақамли қурилмалар электрониканинг ривожланиш босқичлари наноэлектроника функционал электроника аналог сигнални рақамли сигналга айлантириш ва қайта тиклаш адабиётлар рўйҳати кириш республикамизда “телекоммуникация” тармоқларининг шиддат билан ривожланиб бориши, интернет тармоғининг ҳаётимизга кириб келиши илм-фан ривожига катта таъсир қилди. барча ахборотлар ушбу тармоқлар орқали катта тезликларда узатилади, интернет тармоғи орқали барча ахборотларни қабул қилиш, узатиш ва ахборот алмашиш имконияти яратилди. ушбу телекоммуникация тармоқлари мураккаб қурилмалардан, узатувчилардан, қабул қилувчи ва ахборотларни қайта ишлаш, бошқа турларга айлантириш ускуналаридан ташкил топган. ушбу мураккаб турдаги қурилмалар ҳар ҳил турдаги электротехник ва электрон схемалардан ташкил топган бўлади. рақамли электроника замонавий автоматика ва бошқариш тизимларида маълумотларга ишлов бериш воситалари кенг қўлланилмоқда ва буларнинг асосини рақамли қурилмалар ташкил этмоқда. рақамли электроника ўзининг қисқа тарихий даврида дискрет элементли оддий қурилмалардан ўта катта интеграль схемалардан тузилган тизимларгача бўлган йўлни ўтади. рақамли қурилмаларнинг элемент базасининг ривожланиши рақамли қурилмаларни лойиҳалаштиришга ёндашувларни …

2 / 29

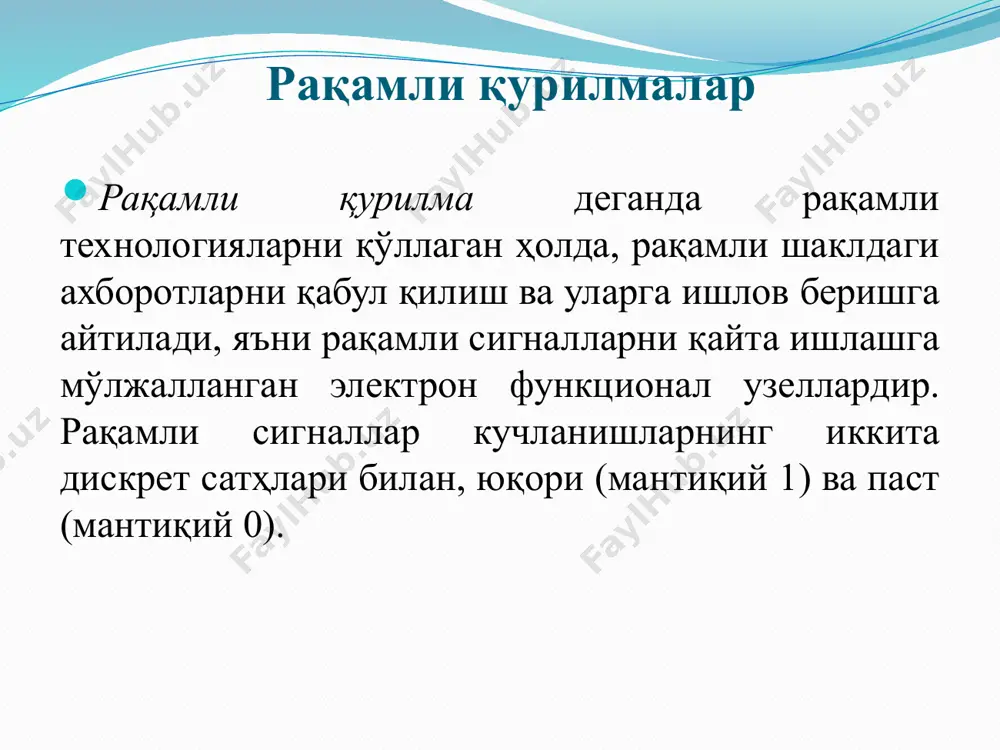

анадиган, иккита вақт моментига эга бўлган, хотирасиз мантиқий қурилмаларга айтилади. (имс таркибига кирувчи ме, конъюнктор). кетма – кетли рақамли қурилмалар - чиқиш сигналлари кириш ўзгарувчилари комбинацияси билан белгиланадиган, ҳозирги ва олдинги вақт моментлари учун, яъни кириш ўзгарувчиларининг келиш тартиби билан белгиланадиган, хотирали мантиқий қурилмаларга айтилади. (триггерлар, регистрлар, счетчиклар). электроника ривожланиш жараёнида тўрт босқични босиб ўтди. биринчи босқич 1895 йилда а.с. попов томонидан симсиз телеграф – радио ихтиро қилиниши билан бошланди. бу даврдаги алоқа қурилмалари пассив элементлардан: симлар, индуктивлик ғалтаклари, магнитлар, резисторлар, конденсаторлар, электромеханик қурилмалар (алмашлаб улагичлар, реле ва бошқалар)дан иборат эди. электроника нинг ривожланиш босқичлари иккинчи босқич 1906 йили л.де форест томонидан биринчи актив электрон асбоб - триод лампасининг яратилиши билан бошланди. триод – электр сигналларинии турли ўзгартириш усулларига эга бўлган, асосан – қувват кучайтириш хоссасига эга бўлган биринчи актив электрон асбоб бўлди. кучсиз сигналларни электрон лампалари ёрдамида кучайтириш ҳисобига телефон орқали суҳбатларни узоқ масофаларга узатиш имконияти юзага келди. электрон …

3 / 29

ника нинг ривожланиш босқичлари биринчи транзистор уильям шокли, джон бардин ва уолтер браттейн уильям шокли, джон бардин ва уолтер браттейн биринчи транзистор (1957 й.) ва операцион кучайтиргич (1967 й.) замонавий транзисторлар тўртинчи босқич интеграл микросхемалар (имс) асосида қурилма ва тизимлар яратиш билан бошланди ва микроэлектроника даври деб аталади.. микроэлектрониканинг биринчи маҳсулотлари – интеграл микросхемалар 60 йиллар сўнгида пайдо бўлди. ҳозирги кунда имслар уч хил конструктив – технологик усулларда яратилади: қалин пардали ва юпқа пардали гибрид интеграл микросхемалар (гис) ва ярим ўтказичли интеграл микросхемалар. интеграл микросхемалар радио электрон аппаратураларда элементлараро уланишларни таъминлаш билан биргаликда, уларнинг кичик ўлчамларини, энергия таъминотини, масса ва материал ҳажмини таъминлайдилар. кўп сонли чиқишлар ва корпусларнинг йўқлиги радио электрон аппаратураларнинг ҳажми ва массасини кичрайтиради. биринчи имс биринчи имслардан (1960 -1962 йй.) биринчи планар ва гибрид имслар 2000 йилда джек килби , кремер и жорес алферовлар биринчи имс яратишганлиги учун нобель мукофотига сазовор бўлишган (роберт нойс бу вақтда хаётдан …

4 / 29

ика интеграл микроэлектроника ва наноэлектроника билан бир вақтда функционал электроника ҳам ривожланмоқда. электрониканинг бу йўналиши ананавий элементлар (транзисторлар, диодлар, резисторлар ва конденсаторлар)дан воз кечиш ва қаттиқ жисмдаги турли физик ҳодиса (оптик, магнит, акустик ва ҳ.к.)лардан фойдаланиш билан боғлиқ. функицонал электроника асбобларига акустоэлектрон, магнитоэлектрон, криоген асбоблар ва бошқалар киради. рақамли мантиқий қурилмалар учун саноқ системаси саноқ системаси (нумерация) – сонларни ифодалаш ва тасвирлаш усули. инсоният тарихида ўнлик, ўн иккилик олтмишлик, иккилик, саккизлик ва ўн олтилик саноқ системалари ишлатилган. рақамли мантиқий қурилмалар учун иккилик саноқ системаси хаммасидан афзал топилди, чунки электрон қурилмада фақат иккита барқарор холатга ега бўлиши етарли. шунда системада сигнални аниқлаш учун қурилма импульс “бор” ёки “йўқ” деб жавоб бериши етарли. масалан, ўнлик саноқ системасидаги х=29 ни иккилик саноқ системасига ўтказиш: 29 = 1·24 + 1·23 + 1·22 + 0·21 + 1·20, символларда эса 11101 кўринишга эга бўлади. аналог сигнални рақамли сигналга айлантириш ва қайта тиклаш рақамли ёзиш адабиётлар 1. …

5 / 29

2 p. 9. амосов в.в. схемотехника и средства проектирования цифровқх устройств. учебное пособие. бхв-петербург. 2016г. 562с. назорат саволлари рақамли электроника рақамли қурилмалар электрониканинг ривожланиш босқичлари наноэлектроника функционал электроника аналог сигнални рақамли сигналга айлантириш ва қайта тиклаш image2.jpeg image3.png image4.jpeg image5.png image6.png image7.jpeg image8.jpeg image9.png image10.png image11.png image12.png image13.png image14.png image15.jpeg image16.png image17.png image18.jpeg image19.png image20.png image21.png /docprops/thumbnail.jpeg
