презентация powerpoint маруза 25 ферромагнит ўзакли чулғамни хисоблаш. режа. 1. ферромагнит ўзакли чулғам алмаштириш схемаси ва вектор диаграммаси. 2. ферромагнит ўзакличулғамни алмаштириш схемаси параметрларини хисоблаш. 3. ферромагнит ўзакли чулғамни хисоблашни (кусочно линейной апроксимасия) усулида хисоблаш. image1.emf image2.emf image3.emf 1. ферромагнит ўзакли чулғам алмаштириш схемаси ва вектор диаграммаси. хисоблашларда носинусоидал режимларни синусоидал режимга алмаштирилади. 1- расмда алмаштириш схемаси келтирилган. r – чулғам симларини қизишини хисобга олади, r 0 – ўзакни қизишини хисобга олади. x s –индуктив элемент қаршилиги, сочилиш магнит оқимлари хосил қиладиган эюк е s ни хисобга олади. алмаштириш схемаси элементлари ночизиқли характерга эга ферромагнит ўзак мавжудлиги туфайли, х 0 –асосий магнит оқими хосил қилаётган индуктив қаршилик, е 0 – асосий магнит оқими хосил қилаётган эюк. хисоблашларда элементлари параллел уланган алмаштириш схемасидан фойдаланамиз.(2-расм) битта алмаштириш схемасидан иккинчисига формула орқали ўтилади. 1 ва 2 учаскалар тўла y ўтка зувчанлиги, z мана шу учаскани тўла қаршилиги. чулғамга берилаётган кучланиш r резистордаги кучланиш …

2 / 4

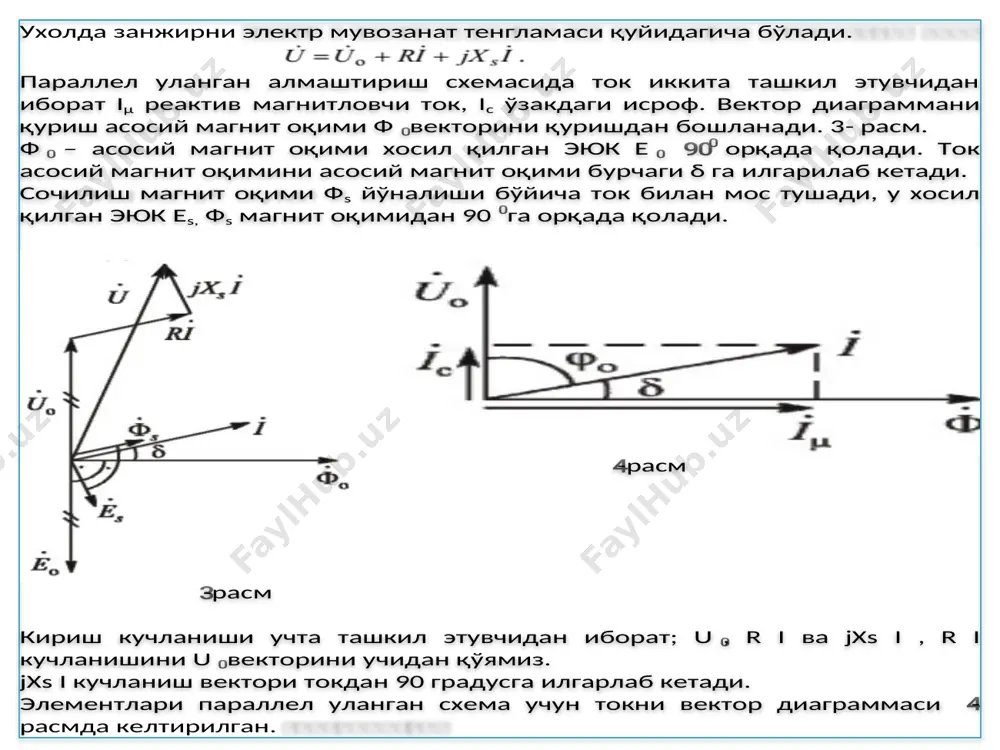

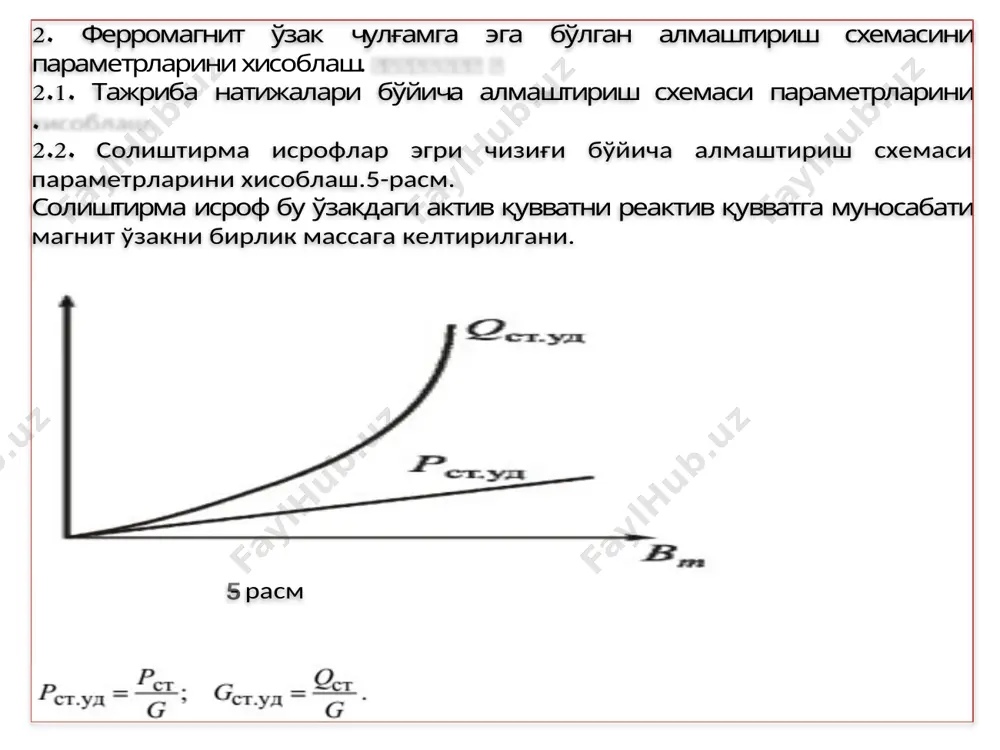

ини учидан қўямиз. jxs i кучланиш вектори токдан 90 градусга илгарлаб кетади. элементлари параллел уланган схема учун токни вектор диаграммаси 4 - расмда келтирилган. 2. ферромагнит ўзак чулғамга эга бўлган алмаштириш схемасини параметрларини хисоблаш. 2.1. тажриба натижалари бўйича алмаштириш схемаси параметрларини хисоблаш. 2.2. солиштирма исрофлар эгри чизиғи бўйича алмаштириш схемаси параметрларини хисоблаш.5 -расм. солиштирма исроф бу ўзакдаги актив қувватни реактив қувватга мунос абати магнит ўзакни бирлик массага келтирилгани. 5- расм /docprops/thumbnail.jpeg

3 / 4

4 / 4

Ko'proq o'qimoqchimisiz?

Barcha 4 sahifani Telegram orqali bepul yuklab oling.

To'liq faylni yuklab olish

"ферромагнитўзакличулғам" haqida

презентация powerpoint маруза 25 ферромагнит ўзакли чулғамни хисоблаш. режа. 1. ферромагнит ўзакли чулғам алмаштириш схемаси ва вектор диаграммаси. 2. ферромагнит ўзакличулғамни алмаштириш схемаси параметрларини хисоблаш. 3. ферромагнит ўзакли чулғамни хисоблашни (кусочно линейной апроксимасия) усулида хисоблаш. image1.emf image2.emf image3.emf 1. ферромагнит ўзакли чулғам алмаштириш схемаси ва вектор диаграммаси. хисоблашларда носинусоидал режимларни синусоидал режимга алмаштирилади. 1- расмда алмаштириш схемаси келтирилган. r – чулғам симларини қизишини хисобга олади, r 0 – ўзакни қизишини хисобга олади. x s –индуктив элемент қаршилиги, сочилиш магнит оқимлари хосил қиладиган эюк е s ни хисобга олади. алмаштириш схемаси элементлари ночизиқли характерга эга ферромагнит ўзак мавжудлиги туф...
