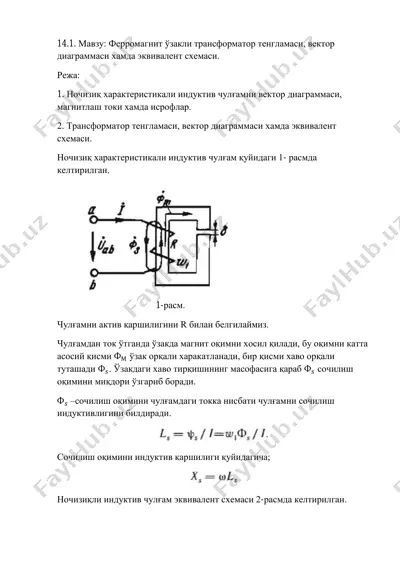

14.1. мавзу: ферромагнит ўзакли трансформатор тенгламаси, вектор диаграммаси хамда эквивалент схемаси. режа: 1. ночизиқ характеристикали индуктив чулғамни вектор диаграммаси, магнитлаш токи хамда исрофлар. 2. трансформатор тенгламаси, вектор диаграммаси хамда эквивалент схемаси. ночизиқ характеристикали индуктив чулғам қуйидаги 1- расмда келтирилган. 1-расм. чулғамни актив қаршилигини r билан белгилаймиз. чулғамдан ток ўтганда ўзакда магнит оқимни хосил қилади, бу оқимни катта асосий қисми ўзак орқали харакатланади, бир қисми хаво орқали туташади . ўзакдаги хаво тирқишининг масофасига қараб сочилиш оқимини миқдори ўзгариб боради. –сочилиш оқимини чулғамдаги токка нисбати чулғамни сочилиш индуктивлигини билдиради. сочилиш оқимини индуктив қаршилиги қуйидагича; ночизиқли индуктив чулғам эквивалент схемаси 2-расмда келтирилган. 2-расм. эквивалент схемани тармоқланмаган қисми чулғамни актив қаршилиги r ва сочилиш оқимини индуктив қаршилигидан иборат. тармоқланган қисми икки учаскадан иборат ўзакни магнитловчи токдан ва ўзакдаги исрофлар учун сарф бўладиган токдан иборат. чулғамдаги исрофлар гистерезисга ва уюрма токларига сарф бўлган исрофлардан ташкил топади. 2- расмга мос келувчи ночизиқли индуктив чулғамни вектор диаграммаси …

2 / 7

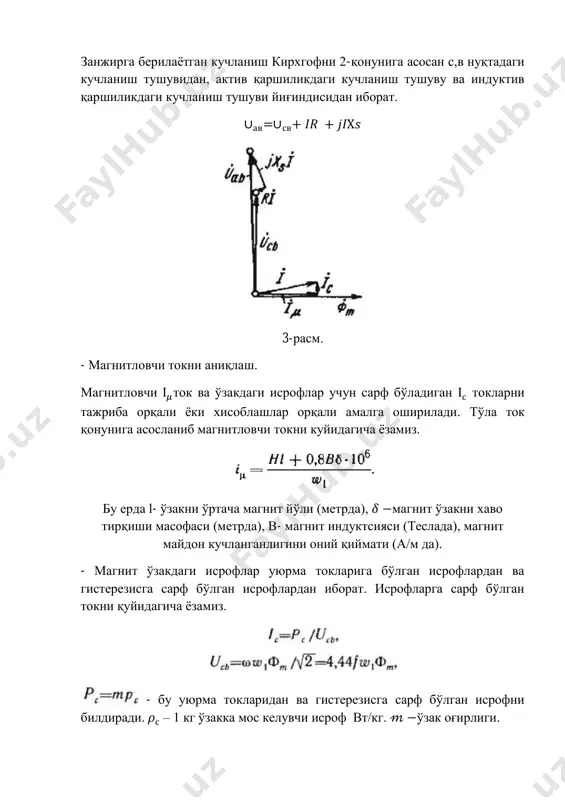

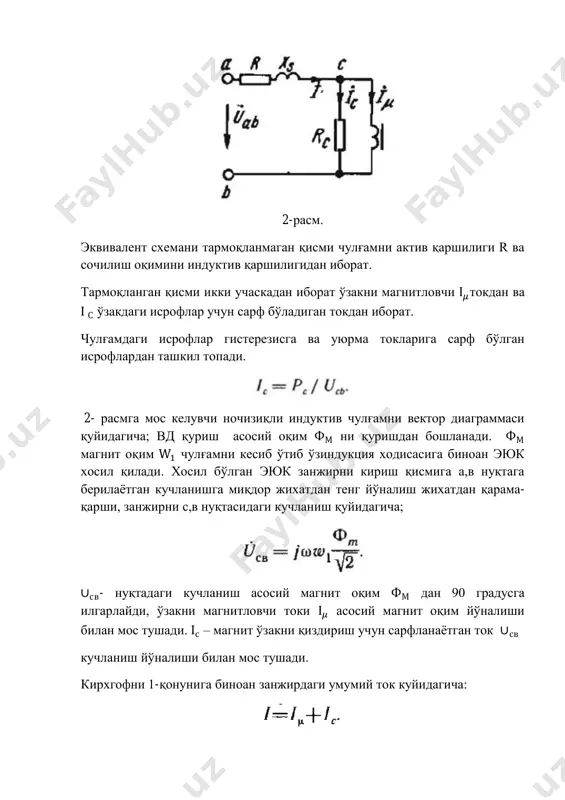

шуви йиғиндисидан иборат. 3-расм. - магнитловчи токни аниқлаш. магнитловчи ток ва ўзакдаги исрофлар учун сарф бўладиган токларни тажриба орқали ѐки хисоблашлар орқали амалга оширилади. тўла ток қонунига асосланиб магнитловчи токни куйидагича ѐзамиз. бу ерда l- ўзакни ўртача магнит йўли (метрда), магнит ўзакни хаво тирқиши масофаси (метрда), в- магнит индуктсияси (теслада), магнит майдон кучланганлигини оний қиймати (а/м да). - магнит ўзакдаги исрофлар уюрма токларига бўлган исрофлардан ва гистерезисга сарф бўлган исрофлардан иборат. исрофларга сарф бўлган токни қуйидагича ѐзамиз. - бу уюрма токларидан ва гистерезисга сарф бўлган исрофни билдиради. – 1 кг ўзакка мос келувчи исроф вт/кг. ўзак оғирлиги. 2.пўлат ўзакка эга бўлган трансформаторлардаги асосий муносаботлар. магнит оқимини харакатланиши учун 1 ва 2 чулғамларни ўзак ферромагнит ўзакдан тайѐрланади. салт ишлаш токини камайтириш мақсадида ўзак юбқа пластинкалардан изолясия қилинган холда йиғилади. узакдаги магнит майдон кучланганлиги ва магнит оқимни боғланиши ночизиқ характерга эга бўлганлиги туфайли чулғамдаги ток формаси(шакли) носинусоидал кўринишга эга. 4-расм биринчи чулғамни …

3 / 7

миқдорни хосил қилади ва, бирламчи чулғамни кучланишини қуйидаги ифода орқали изоҳлаймиз. салт иш режимида хам юклама режимида хам магнит оқимини ўзгармаслигини инобатга олсак, магнит юритувчи кучни куйидагича ѐзамиз. тенгликни чап ва ўнг тамонини w1 ўрамлар сонига бўлсак бу ерда га тенг. трансформаторни бирламчи токи салт ишлаш токи ва иккинчи чулгам токини биринчи чулғамга келтирилгани йиғиндисидани иборат. иккиламчи чулғамни кучланишини хам занжирдаги актив ва реактив каршиликдаги кучланишлар тушуви кам миқдорда бўлганлиги учун инобатга олмасак, асосий магнит оқим хосил қилаѐтган эюк юклама кучланишига тенг деб олиш мумкин. бирламчи чулғам кучланишини иккиламчи чулғам кучланишига бўлсак, хосил бўлган ифода кириш кучланишини чиқиш кучланишига нисбати бирламчи чулғам ўрамлар сонини иккиламчи чулғам ўрамлар сони нисбатига тенг. индуктив юкламали пўлат ўзакка эга бўлган трансформатор вд вд қуриш учун иккиламчи чулғам токини ихтиѐрий қўямиз. юклама кучланишини uн иккиламчи токка нисбатан бурчак остида қўямиз. uн – кучланиш векторига занжир актив қаршилигидаги ва реактив каршилигидаги j кучланиш тушувини қурамиз, хосил …

4 / 7

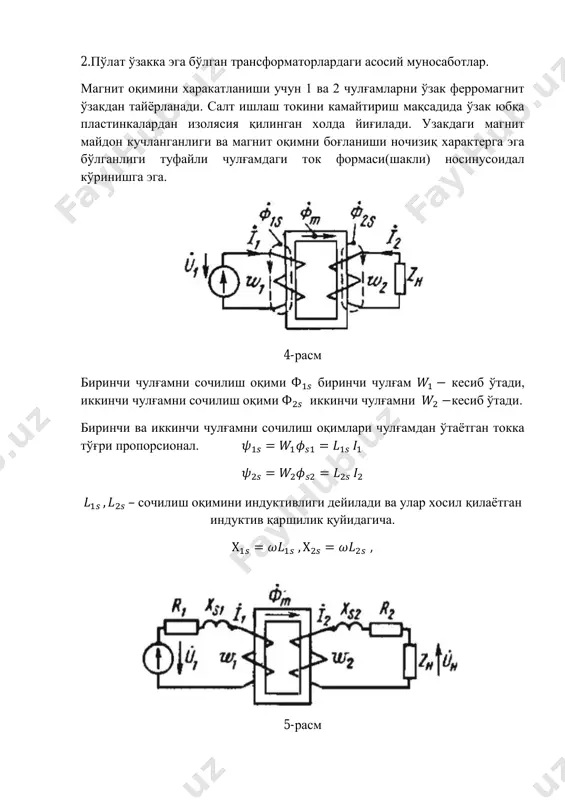

ферромагнит ўзакли трансформатор тенгламаси, вектор диаграммаси хамда эквивалент схемаси. - Page 4

5 / 7

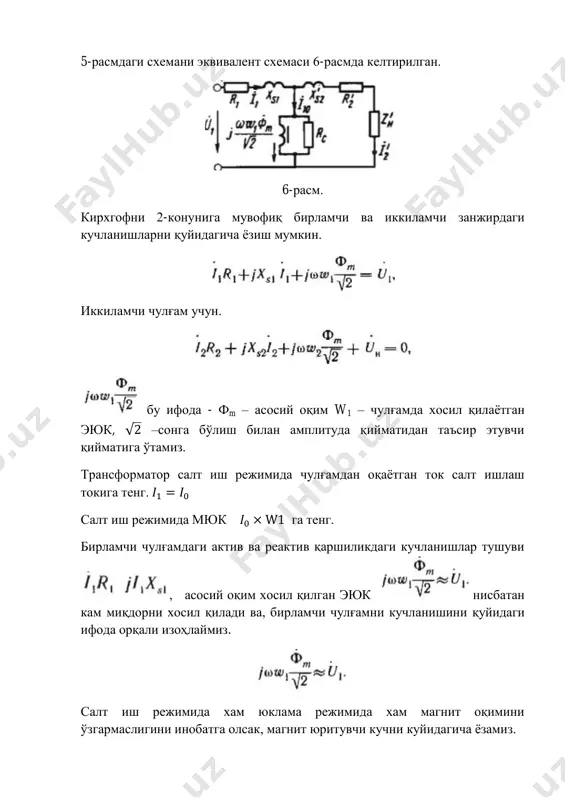

ферромагнит ўзакли трансформатор тенгламаси, вектор диаграммаси хамда эквивалент схемаси. - Page 5
