1 / 6

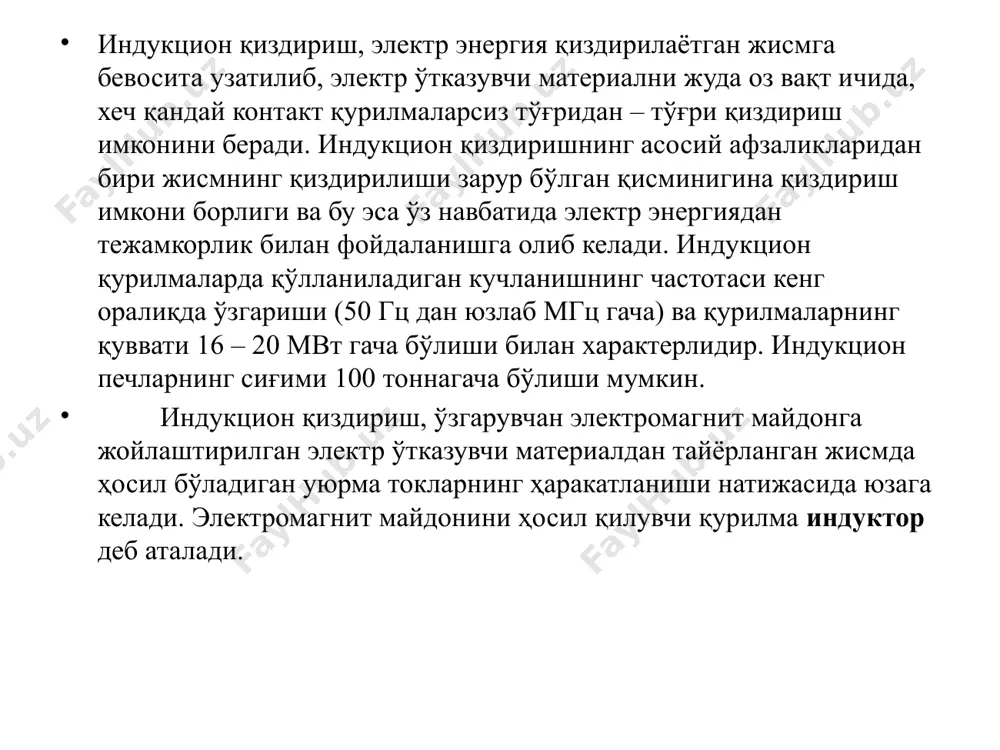

презентация powerpoint 12 - маъруза: индукцион эритувчи печлар ва қиздирувчи қурилмалар режа: индукцион қиздиришнинг физик асослари индукцион эритиш печлари индукцион қиздириш, электр энергия қиздирилаётган жисмга бевосита узатилиб, электр ўтказувчи материални жуда оз вақт ичида, хеч қандай контакт қурилмаларсиз тўғридан – тўғри қиздириш имконини беради. индукцион қиздиришнинг асосий афзаликларидан бири жисмнинг қиздирилиши зарур бўлган қисминигина қиздириш имкони борлиги ва бу эса ўз навбатида электр энергиядан тежамкорлик билан фойдаланишга олиб келади. индукцион қурилмаларда қўлланиладиган кучланишнинг частотаси кенг оралиқда ўзгариши (50 гц дан юзлаб мгц гача) ва қурилмаларнинг қуввати 16 – 20 мвт гача бўлиши билан характерлидир. индукцион печларнинг сиғими 100 тоннагача бўлиши мумкин. индукцион қиздириш, ўзгарувчан электромагнит майдонга жойлаштирилган электр ўтказувчи материалдан тайёрланган жисмда ҳосил бўладиган уюрма токларнинг ҳаракатланиши натижасида юзага келади. электромагнит майдонини ҳосил қилувчи қурилма индуктор деб аталади. индуктор цилиндрик ёки спирал чулғамдан иборат бўлади. кўпгина ҳолларда индукторнинг шакли қиздирилаётган жисм сиртининг геометрик кўринишига боғлиқ бўлади. қиздирилаётган жисмнинг электр қаршилиги …

2 / 6

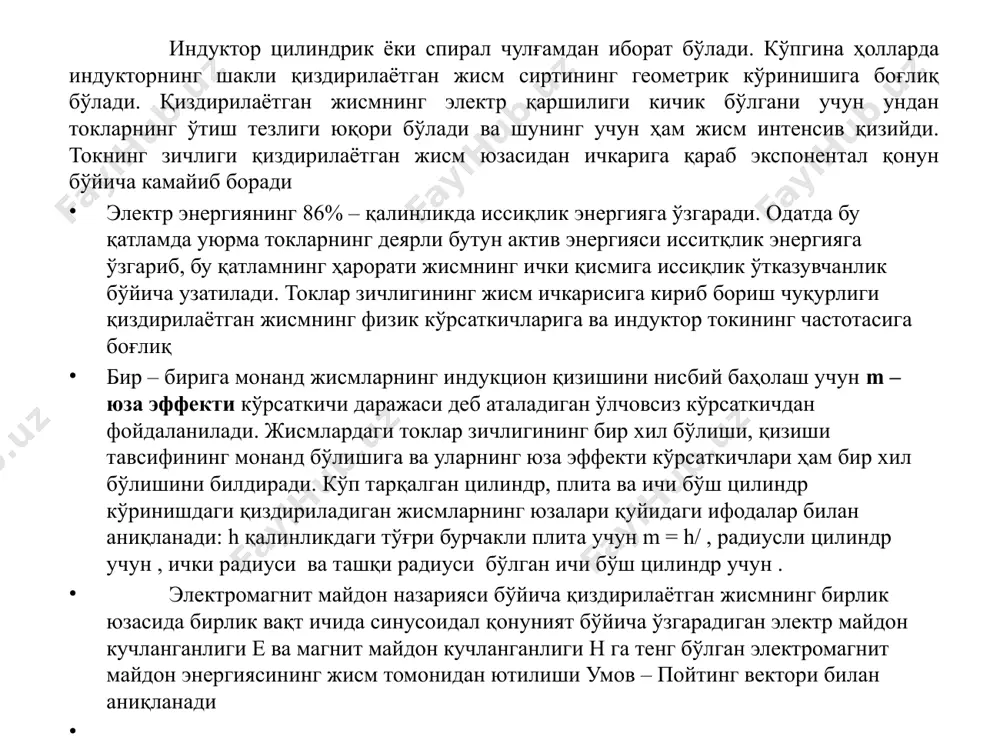

илади. жисмлардаги токлар зичлигининг бир хил бўлиши, қизиши тавсифининг монанд бўлишига ва уларнинг юза эффекти кўрсаткичлари ҳам бир хил бўлишини билдиради. кўп тарқалган цилиндр, плита ва ичи бўш цилиндр кўринишдаги қиздириладиган жисмларнинг юзалари қуйидаги ифодалар билан аниқланади: h қалинликдаги тўғри бурчакли плита учун m = h/ , радиусли цилиндр учун , ички радиуси ва ташқи радиуси бўлган ичи бўш цилиндр учун . электромагнит майдон назарияси бўйича қиздирилаётган жисмнинг бирлик юзасида бирлик вақт ичида синусоидал қонуният бўйича ўзгарадиган электр майдон кучланганлиги е ва магнит майдон кучланганлиги н га тенг бўлган электромагнит майдон энергиясининг жисм томонидан ютилиши умов – пойтинг вектори билан аниқланади индукцион қиздириш қурилмаларида юқорида кўрилган юза эффекти натижасида қиздирилаётган материалнинг хусусиятлари ўзгариши ҳодисасидан ташқари яқинлик ва ҳалқа эффектлари ҳамда қиздирилаётган жисмда ҳосил бўладиган электродинамик куч эффекти каби физик ҳодисалар ҳам кузатилади. яқинлик эффекти худди юза эффекти сингари хусусиятларга эга. қиздирилаётган жисм яқинида электр токи ўтаётган бўлса, у ҳолда шу …

3 / 6

атижасида электр энергиядан тежамкорлик билан фойдаланишга эришилади. индуктор чулғамлари юзаларини танлашда ҳалқа эффекти ҳолатини ҳисобга олиш зарурдир. бир ва кўп чулғамли индуктор чулғмларининг ички қисмидаги токларнинг зичлиги катта бўлади (4.4б,в – расм). ўтказгич радиусининг индуктор диаметрига нисбати қанча катта бўлса, шунча ҳалқа эффекти яққол намоён бўлади. цилиндрик жисмнинг ташқи юзалари қиздирилганида ҳалқа эффекти яқинлик эффекти билан бирга содир бўлади, аммо шу шаклдаги жисмнинг ички юзалари қиздириладиган бўлса, у ҳолда бу эффектлар ўзаро бир – бирларини тўлиқ ёки қисман компнсация қилади. индуктордаги ток билан қиздирилаётган жисмда ҳосил бўладиган уюрма токларнинг ўзаро бир – бирларига таъсири натижасида электродинамик эффект ҳолати юзага келади. бир хил қурилмалардаги қиздириш жараёнида бу ҳолат ижобий натижа берса, иккинчи хил қурилмаларда бу ҳолат салбий натижаларга олиб келиши мумкин. масалан, эритувчи индукцион печларда электродинамик кучлар таъсирида эриётган металлнинг суюқланиши тезлашади. баъзи индукцион қиздириш қурилмаларида эса электродинамик зўриқишлар индукторга таъсир этиб хатто деформацияланишигача олиб келиши мумкин. қиздирилаётган металлнинг индуктордаги нормал …

4 / 6

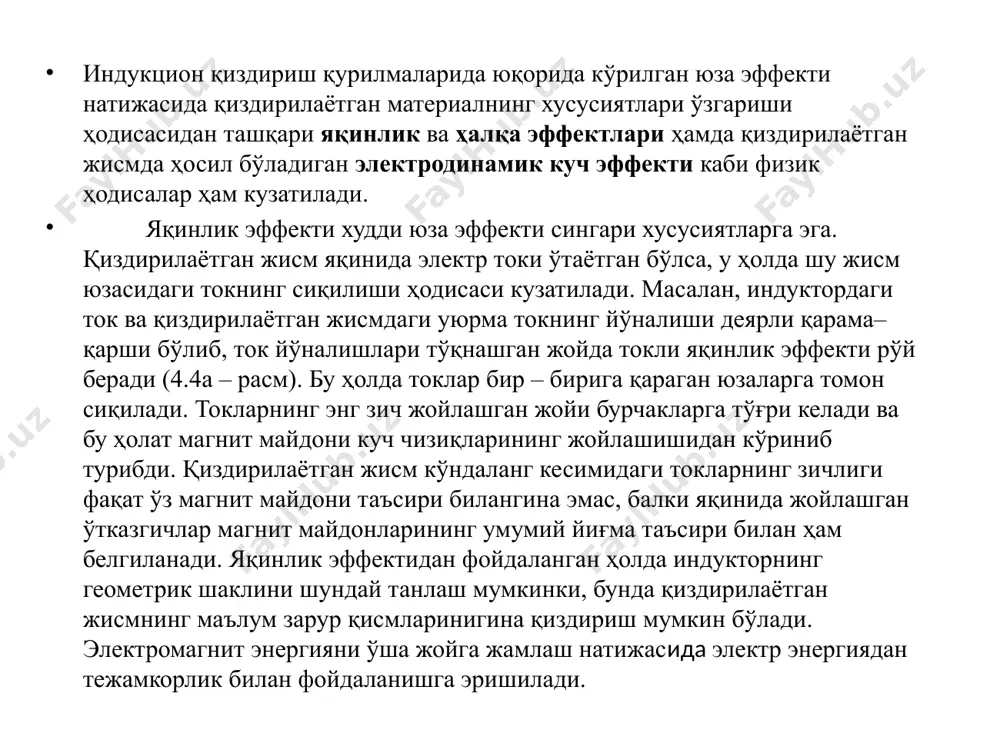

индукцион печлар ва қиздирувчи қурилмалар - Page 4

5 / 6

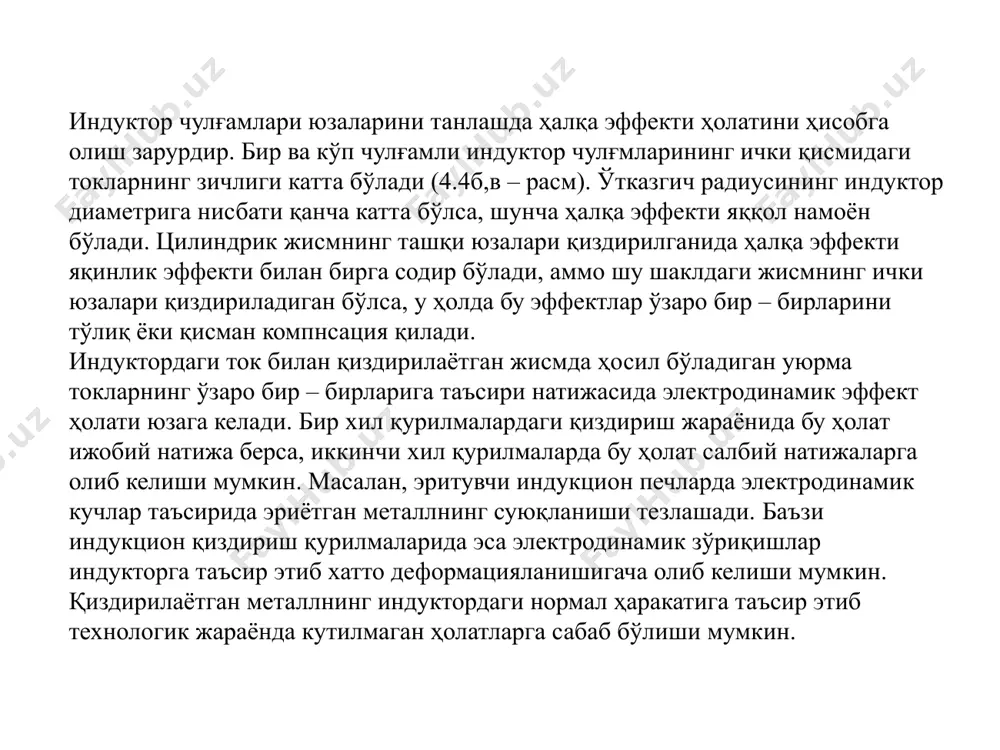

индукцион печлар ва қиздирувчи қурилмалар - Page 5
