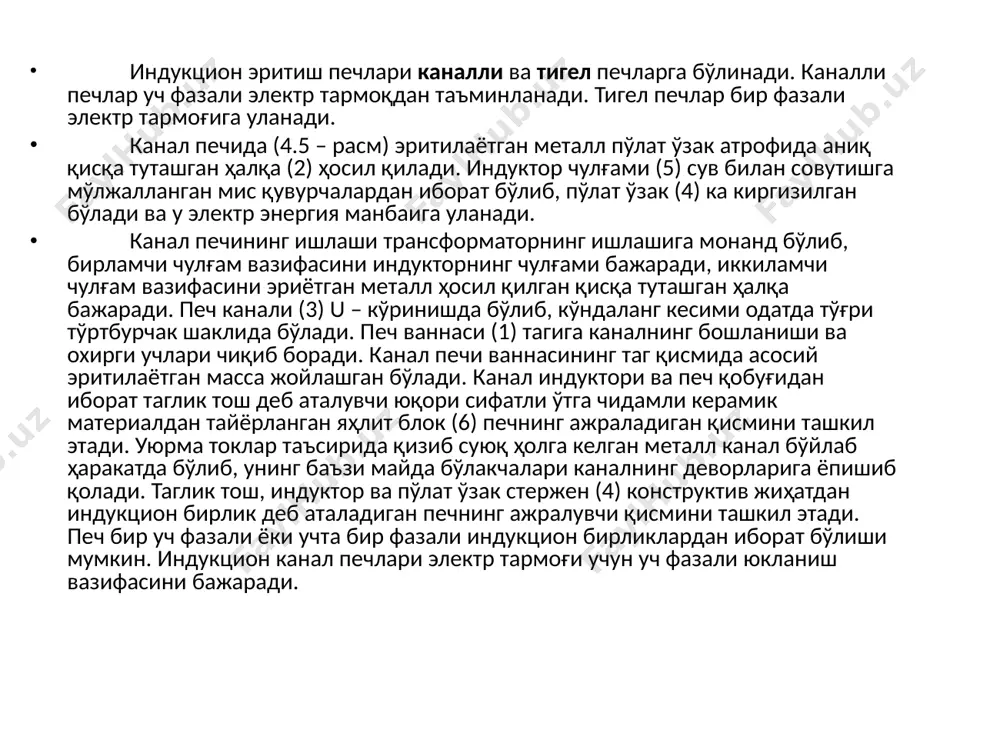

презентация powerpoint 13 - маъруза: узлукли иш режимда ишловчи этк режа: 1. индукцион эритиш печлари 2 оралиқ қиздирувчи индукцион қурилмалар индукцион эритиш печлари каналли ва тигел печларга бўлинади. каналли печлар уч фазали электр тармоқдан таъминланади. тигел печлар бир фазали электр тармоғига уланади. канал печида (4.5 – расм) эритилаётган металл пўлат ўзак атрофида аниқ қисқа туташган ҳалқа (2) ҳосил қилади. индуктор чулғами (5) сув билан совутишга мўлжалланган мис қувурчалардан иборат бўлиб, пўлат ўзак (4) ка киргизилган бўлади ва у электр энергия манбаига уланади. канал печининг ишлаши трансформаторнинг ишлашига монанд бўлиб, бирламчи чулғам вазифасини индукторнинг чулғами бажаради, иккиламчи чулғам вазифасини эриётган металл ҳосил қилган қисқа туташган ҳалқа бажаради. печ канали (3) u – кўринишда бўлиб, кўндаланг кесими одатда тўғри тўртбурчак шаклида бўлади. печ ваннаси (1) тагига каналнинг бошланиши ва охирги учлари чиқиб боради. канал печи ваннасининг таг қисмида асосий эритилаётган масса жойлашган бўлади. канал индуктори ва печ қобуғидан иборат таглик тош деб …

2 / 10

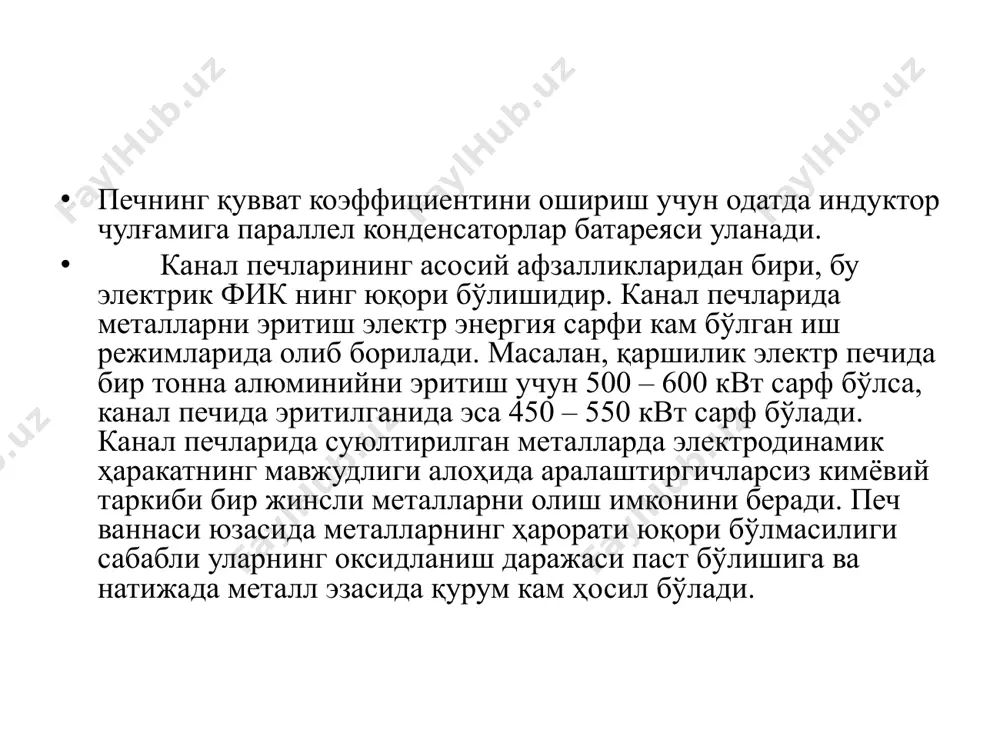

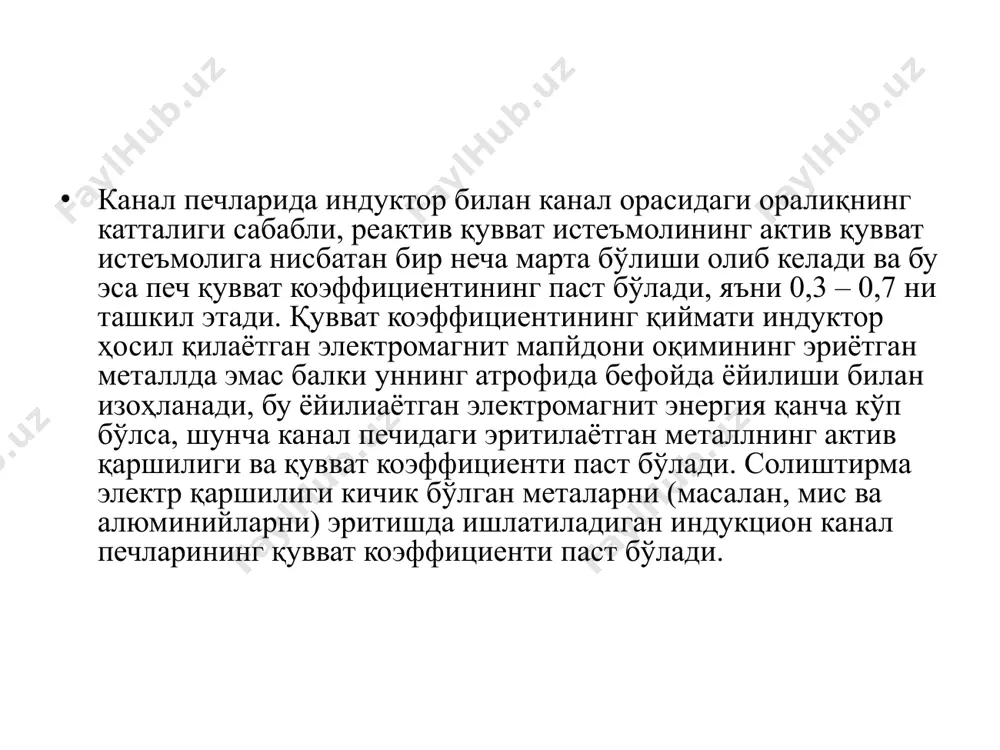

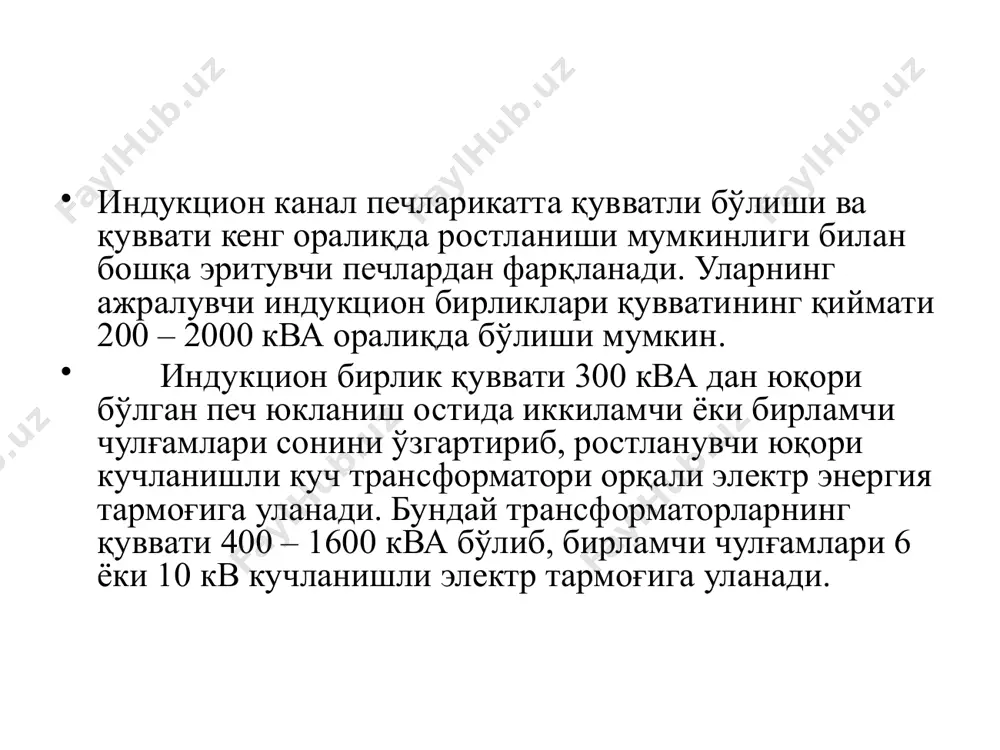

улғамлари сонини ўзгартириб, ростланувчи юқори кучланишли куч трансформатори орқали электр энергия тармоғига уланади. бундай трансформаторларнинг қуввати 400 – 1600 ква бўлиб, бирламчи чулғамлари 6 ёки 10 кв кучланишли электр тармоғига уланади. канал печларида индуктор билан канал орасидаги оралиқнинг катталиги сабабли, реактив қувват истеъмолининг актив қувват истеъмолига нисбатан бир неча марта бўлиши олиб келади ва бу эса печ қувват коэффициентининг паст бўлади, яъни 0,3 – 0,7 ни ташкил этади. қувват коэффициентининг қиймати индуктор ҳосил қилаётган электромагнит мапйдони оқимининг эриётган металлда эмас балки уннинг атрофида бефойда ёйилиши билан изоҳланади, бу ёйилиаётган электромагнит энергия қанча кўп бўлса, шунча канал печидаги эритилаётган металлнинг актив қаршилиги ва қувват коэффициенти паст бўлади. солиштирма электр қаршилиги кичик бўлган металарни (масалан, мис ва алюминийларни) эритишда ишлатиладиган индукцион канал печларининг қувват коэффициенти паст бўлади. печнинг қувват коэффициентини ошириш учун одатда индуктор чулғамига параллел конденсаторлар батареяси уланади. канал печларининг асосий афзалликларидан бири, бу электрик фик нинг юқори бўлишидир. канал печларида …

3 / 10

ган тигел (1) ташкил этади. сув билан совутиладиган мис қувурчалардан ташкил топган чулғам индуктор (2) тигелни ўраб туради. тигел ва индуктор каркас (3) ичига жойлаштирилади. каркаснинг металлдан тайёрланган қисми электрик ёпиқ контур ҳосил қилинмайдиган қилиб тайёрланиши керак. бундан ташқари, эриган металл заррачаларининг тигел деворларининг микроскопик ғовакларига кириб қолиб, тигелнинг электр ўтказувчанлигини ошириб юборишини назорат қилиш мақсадида, тигелнинг туби девори электр қашилигини назорат қилувчи қурилма (4) ўрнатилган бўлади. индукцион тигел печлар саноат частотали (50 гц ли), ўрта частотали (159 – 10000 гц ли) ва юқори частотали (50 – 500 кгц ли) турларга бўлинади. ўрта частотали тигел печлар частота кўпайтиргичли манбалардан, электромеханик ва ярим ўтказгичли частота ўзгартгичлар орқали электр энергия билан таъминланади. юқори частотали тигел печларнинг электр энергия манбаи сифатида лампали генераторлар қўлланилади. индукцион тигел печларнинг асосий камчиликлари: печ тубидаги шлак ҳароратининг нисбатан паст бўлиши, катта электродинамик кучлар таъсирида суюқ металл юзасининг шишиб ва пасайиб туриши, кичик ва ўрта сиғимли печлар учун …

4 / 10

қлик исрофини камайтиради ва печнинг иссиқли фик ни оширишга олиб келади. аммо бу тадбир печнинг электрик фик ни камайтиради. одатда тигел печлар учун электрик фик ни ташкил этган ҳолда унинг иссиқлик фик га тенг бўлади. фик ларпнинг катта қийматлари катта стғимли печларга тўғри келади. тигел печлар учун унинг умумий фик га тенг бўлади. тигел печларнинг табиий қувват коэффициенти жуда кичик га тенг бўлиб, унинг қийматини ошириш учун, индуктор чулғамига параллел равишда қўшимча конденсаторлар улаш керак бўлади. эътиборингиз учун ташаккур!!! image1.png /docprops/thumbnail.jpeg
