презентация powerpoint 10- маъруза: бевосита ва билвосита қиздириш усуллари ва қурилмалар турлари режа: 1. бевосита қиздириш усуллари ва қурилмалар турлари. 2. билвосита қиздириш усуллари ва қурилмалар турлари. бевосита қиздириш усуллари ва қурилмалар турлари бевосита ишловчи эқп ларда киздирилувчи махсулот бевосита электр манбаасига уланади. хароратига кура эқп лар куйидаги гурухларга булинади: - паст харорат эқп лари ( 900 - 1000 к ) ; - ўрта харорат эқп лари ( 1000 - 1600 к ) ; - юкори харорат эқп лари ( 1600 к дан юкори ). технологик белгиланишига кўра эқп лар киздирувчи эқп ларга ва эритиш жараёнлари эқп ларига булинади. иш режимига кура эса эқп лар даврий режим эқп лари ва узлуксиз режим эқп ларига булинади. ўз навбатида эса даврий режим эқп лари тоифасига камерали, шахта, колпок типларидаги, туби чикариладиган, камерали ва элеватор типидаги эқп лар киради. узлуксиз режим эқп лари тоифасига эса конвеер, турткилаб харакатлантирилувчи, рольганг, карусель, туби харакатланувчан, туби …

2 / 18

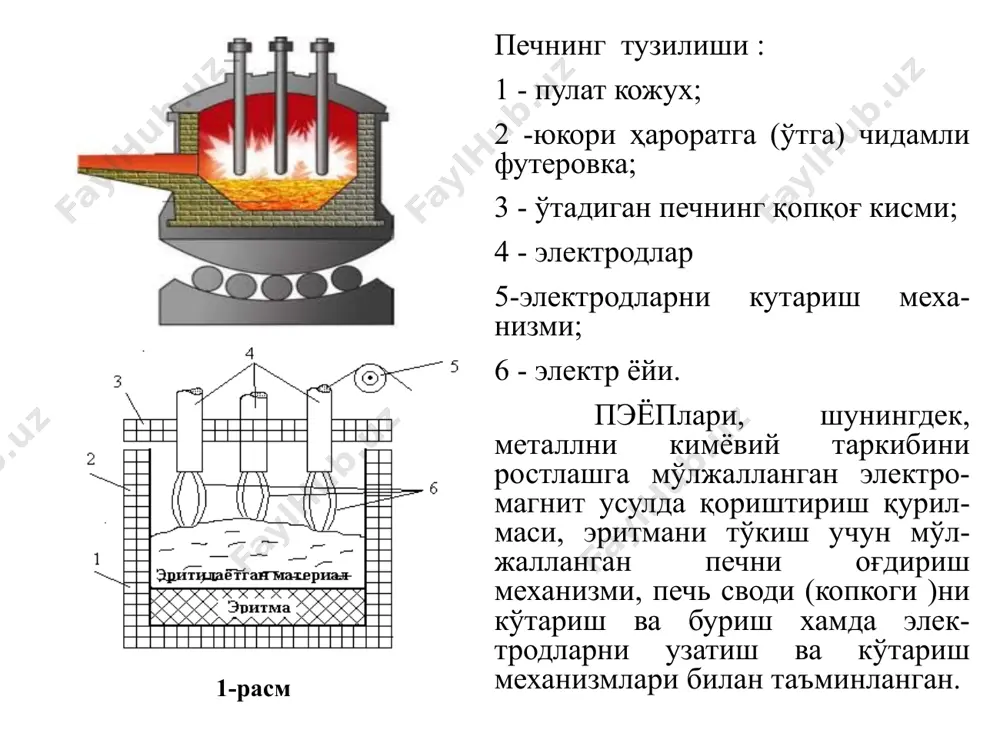

и тўкиш учун мўл-жалланган печни оғдириш механизми, печь своди (копкоги )ни кўтариш ва буриш хамда элек-тродларни узатиш ва кўтариш механизмлари билан таъминланган. 1-расм эёп ларнинг бош ва ёрдамчи занжирлари пэёп нинг электр таъминоти бош занжирининг схемаси куйида 2-расмда келтирилган. ушбу схема бош занжир ва ёрдамчи занжирлардан (бошкариш, улчов асбоблари, ҳимоя қилиш ва автоматика занжири) иборат. бош занжир бирламчи ва иккиламчи занжирлардан иборат булиб, бирламчи занжирни узаро кетма-кет уланган ўтказгичлар, юкори кучланиш аппаратлари, дросселp ва печp трансформаторларининг бирламчи чулгами ташкил килади. иккиламчи занжирни эса узаро кетма-кет уланган печь трансформаторининг иккиламчи чўлғами, киска тармок ўтказгичлари, электродлар ва электр ёйи ташкил этади. бунда печь трансформаторининг иккиламчи чўлғамидан электродларгача бўлган ўтказгичлар қисқа тармоқни ташкил этади. 2-расмда келтирилган белгиланишлар, булар, 1 - юкори кучланиш шиналари; 2 -разъединитель (ажратгич) ; 3 – выключательлар ; 4 - реактор ; 5 - печь трансформатори ( кучланиши 6,10,35 кв ва куввати катта печлар учун 110 кв ); 6 - …

3 / 18

лвосита ишлолвчи эқп ларда электр энергияси иссиклик энергиясига махсус қ.э. ларда айлантирилади. ва иссиклик киздирилаётган махсулотга иссиклик утказучанлик, конвекция усули ва иссиклик узатиш усулларида узатилади. даврий режимда ишловчи электр каршилик печлари. куйида 3 - расмда даврий режим эқп ларнинг тузилиши келтирилган. бунда қалпоқ типидаги; 1 - махсулот урнатиладиган стенд; 2 -печь камераси; 3 - юкори хароратга чидамли муфель; 4 - киздирувчи элементлар; 5 - киздирилаётган махсулот; 3-расм “колкоп“ типидаги печь - футеровваланган (юкори хароратга чидамли) ва кўзғалмас стендга киздирилувчи махсулот ўрнатилган булиб, устидан аввал утга чидамли муфель ўрнатилиб, сўнгра махсулотни киздирувчи учун мўлжалланган қ.э. билан таъминланган “қолпоқ” ўрнатилади. қ.э. лар қолпоқнинг ички ён деворларига урнатилган. қ.э. лар электр энергияси манбаасига эгилувчан кабель ва штенсель ажратгичлари ёрдамида уланади. эрувчи махсулот “қолпоқ” кўтариш кранлари ёрдамида стендга юкланади ва туширилади. иссиклик энергиясидан фойдаланиш эффективлиги ва ишлаб чикарувчанлигини ошириш максадида 2-3 стенддаги махсулотга иссиклик ишлови бериш учун битта “ колпок “ дан фойдаланилади (биринчи …

4 / 18

махсулот; 6 - печнинг пастга туширила-диган туби; 7 - кутарувчи қурилма; 4-расм элеватор типидаги печь туби очик кузгалмас камера ва пастга тушириладиган қисмга ( тубга ) эга. камера цилиндр ёки туртбурчак шаклга эга булиб, 3-4 м баландликга эга бўлган устунларга урнатилган. печнинг туби гидравлик ёки электромеханик кутариш қурилмаси ёрдамида туширилади ва янги махсулот юклангач, камерагача кутарилади. печнинг ишчи харорати 700, 1000, 1250 ос ни ташкил килади, куввати 600 квт ни ташкил этади ва унлаб тонна махсулотга бир вактнинг узида иссиклик ишлови беради. даврий режимда иш-ловчи электр каршилик печлари. куйида 5 - расмда даврий режим эқп ларнинг тузилиши кел-тирилган. бунда камерали типидаги; 2 -печь камераси; 4 - киздирувчи элементлар; 8 - печь қопқоғи 5-расм камерали печлар махсулотни юклаб, тушириш эшикчаси ён томондан бўлган тўғри бурчакли камерадан ташкил топган булиб, махсулот асосан кулда юклаб туширилади. камера туби юкори хароратга чидамли плита булиб, унга қ.э.лар урнатилган. ишчи харорати 1000 - 1800 к, фойдали …

5 / 18

бир арава узунлигига тенг масофага сурилади, бунда печнинг бир томонидан махсулот юкланган арава кирса, иккинчи томондан киздирилган махсулот юкланган бир арава ташкарига узатилади. бундай печларнинг ишчи харорати 1300 - 1500 к га тенг. рольганг типидаги печь 2 -печь камераси; 4 - киздирувчи элементлар; 9 – айланувчи роликлар рольганг типидаги печь тубида юкори хароратга бардош берадиган роликлар урнатилган булиб, улар соат стрелкасининг айланишига тескари йуналишда айлан-тирилади. махсулот эса ушбу роликлар устидаги харакати давомида белгиланган харо-ратгача қиздирилади. тортиб киздириш печларида лента куринишдаги ва тупларга мужассамлаштирилган утказгичлар (симлар) бир барабандан иккинчи барабанга печь камераси оркали тортиб киздирилиши натижасида иссиклик ишлови берилади. умуман узлуксиз режимида иссиклик ишлови берувчи экп лар узларининг юкори ишлаб чикарувчанлиги билан, иссиклик энергиясининг нисбатан кам йукотилиши билан характерланадилар. тортиб қиздирувчи печь 2 -печь камераси; 4 - киздирувчи элементлар; 10 - кабул килуви ва узатувчи барабанлар билвосита иссиклик ишлови бериш эқп лари умумий холда куйидаги параметрларга эга: - печлар куввати 170 …
