интернетга уланиш усуллари. уланиш тармоқларининг турлари

DOC 514,5 KB Bepul yuklash

Sahifa ko'rinishi (5 sahifa)

Pastga aylantiring 👇
1

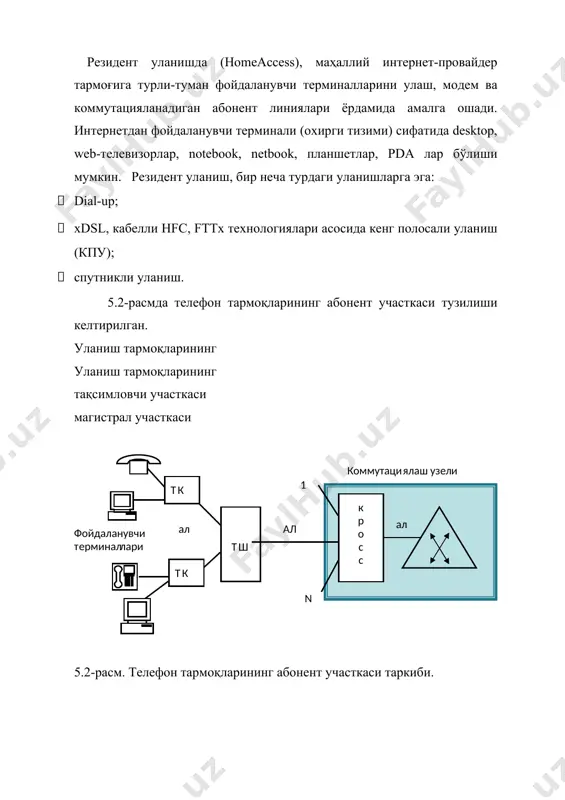

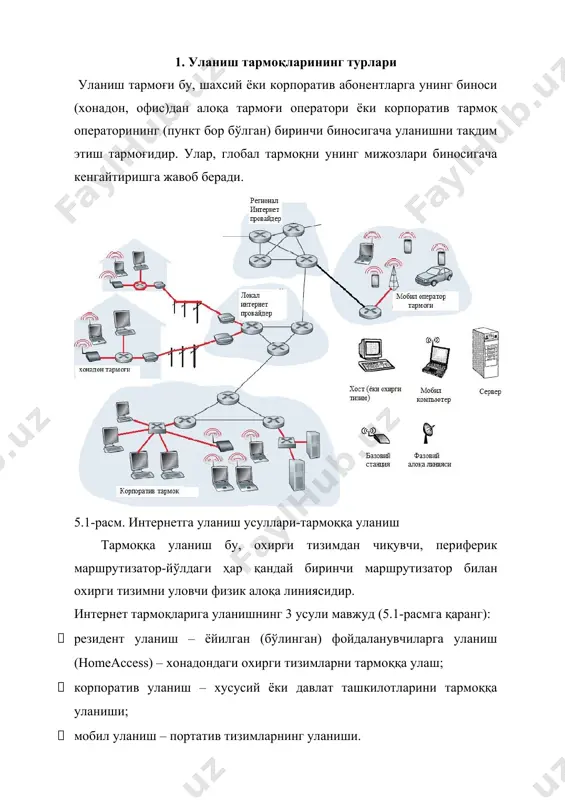

1514296051_69776.doc интернетга уланиш усуллари. уланиш тармоқларининг турлари. ёйилган (бўлинган) фойдаланувчиларга уланиш (homeaccess) - хdsl, кабелли, ftth режа: 1. уланиш тармоқларининг турлари; 2. dial-upорқалиуланиш; 3. хdsl орқали уланиш 4. hfc га коаксиал уланиш; 5. fttx орқали уланиш. 1. уланиш тармоқларининг турлари уланиш тармоғи бу, шахсий ёки корпоратив абонентларга унинг биноси (хонадон, офис)дан алоқа тармоғи оператори ёки корпоратив тармоқ операторининг (пункт бор бўлган) биринчи биносигача уланишни тақдим этиш тармоғидир. улар, глобал тармоқни унинг мижозлари биносигача кенгайтиришга жавоб беради. 5.1-расм. интернетга уланиш усуллари-тармоққа уланиш тармоққа уланиш бу, охирги тизимдан чиқувчи, периферик маршрутизатор-йўлдаги ҳар қандай биринчи маршрутизатор билан охирги тизимни уловчи физик алоқа линиясидир. интернет тармоқларига уланишнинг 3 усули мавжуд (5.1-расмга қаранг): · резидент уланиш – ёйилган (бўлинган) фойдаланувчиларга уланиш (homeaccess) – хонадондаги охирги тизимларни тармоққа улаш; · корпоратив уланиш – хусусий ёки давлат ташкилотларини тармоққа уланиши; · мобил уланиш – портатив тизимларнинг уланиши. резидент уланишда (homeaccess), маҳаллий интернет-провайдер тармоғига турли-туман фойдаланувчи терминалларини улаш, …
2

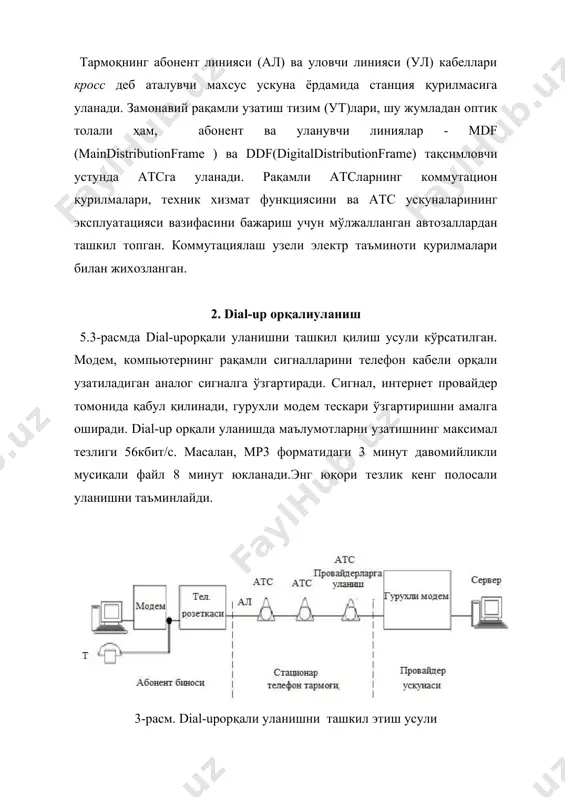

вий рақамли узатиш тизим (ут)лари, шу жумладан оптик толали ҳам, абонент ва уланувчи линиялар - mdf (maindistributionframe ) ва ddf(digitaldistributionframe) тақсимловчи устунда атсга уланади. рақамли атсларнинг коммутацион қурилмалари, техник хизмат функциясини ва атс ускуналарининг эксплуатацияси вазифасини бажариш учун мўлжалланган автозаллардан ташкил топган. коммутациялаш узели электр таъминоти қурилмалари билан жихозланган. 2. dial-up орқалиуланиш 5.3-расмда dial-upорқали уланишни ташкил қилиш усули кўрсатилган. модем, компьютернинг рақамли сигналларини телефон кабели орқали узатиладиган аналог сигналга ўзгартиради. сигнал, интернет провайдер томонида қабул қилинади, гурухли модем тескари ўзгартиришни амалга оширади. dial-up орқали уланишда маълумотларни узатишнинг максимал тезлиги 56кбит/с. масалан, мр3 форматидаги 3 минут давомийликли мусиқали файл 8 минут юкланади.энг юқори тезлик кенг полосали уланишни таъминлайди. 3-расм. dial-upорқали уланишни ташкил этиш усули 3. хdsl орқали уланиш 4-расмда хdsl орқали уланишни ташкиллаштириш усуллари кўрсатилган. 4-расм. хdsl орқали уланишни ташкиллаштириш усуллари аdsl модемлари мижоз абонент линиясининг ҳар бир якунида ўрнатилади. мис жуфтликларида анча катта полоса кенгликларини олиш учун adsl – модем …
3
шлейфни зичлаштирувчи кенг полосали рақамли тизимни яратиш; · рақамли абонент линия (ал)сининг узоқдаги модемига частотавий модуляция, маълумотлар оқимини “тармоқ-фойдаланувчи” ва “фойдаланувчи-тармоқ” узатиш юкламаси маршрутизацияси; · физик сатхни ўзгартириш. маҳаллий узелнинг интернет-провайдери, хонадон абонентларини ва коммерцион фаолият олиб борувчи корхоналарни xdsl станцияси билан улаш учун dslamни қўллайди. dslam рақамли абонент линиясининг юзлаган модемларидан чиққан “тармоқ-фойдаланувчи” оқимларини маълумотларини қабул қилиши керак, кейин бу маълумотларни улаган ва мультиплексирлаган ҳолда, анча юқори тезликда узатиш учун частотавий қурилмага киритади. dslam, “тармоқ-фойдаланувчи” оқимларини, тармоқни таъминловчиларни кейинги қурилмаларига бирлаштиради: хdsl орқали уланиш қуйидаги афзалликларга эга: · мавжуд абонент линиялари (ал)ни қўллаш; · такомиллаштирмасдан, телефон симларининг мис жуфтликлари бўйича маълумотларни узатиш тезлигини сезиларли даражада ошириш; · жуда кўп хар хил турдаги трафикларни (одатдаги телефон гаплашишларидан тортиб internet га уланишгача) ягона абонент линияси бўйича узатиш; · маълумотларни 32кбит/с дан 50мбит/с гача тезликда узатиш; xdsl оиласи таркибига қуйидаги технологиялар киради: · adsl (asymmetric digital subscriber line – асимметрик рақамли абонент …
4
айдиган асимметрик xdslлар одатда интернетга алоқа учун қўлланилади ва хонадон секторига мўлжалланган нархни таъминлайди; · симметрик xdslлар, асосан коммерцион секторларда ва ишчи тавсифлар, шунга ўхшаган махсуслашган “нуқта-нуқта” каналлари ёки юқори тезликли хизматлар учун талаб қилинади. 4.hfc га коаксиал уланиш hfc – hybridfibercoaxialcable уланиш, кабелли телевидения линиясида маълумотларни узатиш учун қўлланилади (5.5-расмга қаранг). коаксиал кабел ва кучайтиргичдан ташкил топган тақсимловчи ускуна, овозли эшиттиришларни тармоқ орқали амалга оширади, унга юзлаган уйлар уланган. оптик толали кабел, фойдаланувчиларга (500-5000 аб) коаксиал кабел орқали уланган тақсимловчи қурилмани узаткич билан улайди. hfc учун фойдаланувчида кабелли модем ўрнатилган бўлиши керак. снг мамлакатларида hfc қўлланилмайди. 5-расм. hfc га уланишни ташкиллаштириш принципи 4.fttx орқали уланиш fttx ((fiber to the “x”) сценарийсининг ёйилиши fttx архитектурасининг 3 параметри комбинациясига боғлиқ: · "х" нуқта ҳолати · абонентда; · абонентлар орасида ва оператор алоқа узели биносида (хонадон подъезди, кўчадаги шкафларда ва ҳоказо); · оптик тармоқларда "х" нуқтагача маълумотларни етказиш агрегация/тақсимлаш технологияси; · фаол …
5
оптик кабел толасини ўтказиш; 5.7-расмда ftth технологияси бўйича интернетга уланишни ташкил этиш тамойили кўрсатилган. olt - optical line terminal –оптик линия терминали (якуни), станцияда жойлашган, протоколларни қайта ишлашни, транспортлаштиришни ва ахборотли хизматлар оқимини тақсимлашни амалга оширади. onu - optical network terminator –оптик тармоқ блоки, уланиш тармоғи томонда жойлашган ва абонентларга тармоққа уланишни тақдим этиш учун хизмат қилади. olt ва onu оптик узатиш тизими орқали уланади, olt, onu ни бошқаради, бир нечта onuга уланиши мумкин. ҳар бир уйда, махсус ажратилган оптик толали кабел билан сплиттерга уланган ont ўрнатилган. слиттер бир нечта (<100) уйлардан чиққан толаларни, тк провайдери томонидаги olt билан битта умумий оптик кабел орқали улайди. 6-расм. fttx тармоқларини қуриш варианти. 7-расм. ftth бўйича интернетга уланиш. olt, оптик/электрик ўзгартиришни тақдим этади ва интернетга интернет-провайдермаршрутизатори орқали уланади. ontга уланган абонентлар уй маршрутизаторларига уланади ва уй маршрутизатори орқали интернетга уланиш имконига эга бўлади. pon архитектурасида olt дан сплиттер орқали жўнатилган барча пакетлар, сплиттер …
