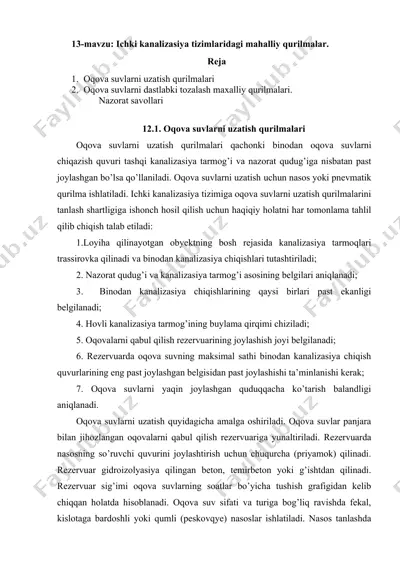

13-mavzu: ichki kanalizasiya tizimlaridagi mahalliy qurilmalar. reja 1. oqova suvlarni uzatish qurilmalari 2. oqova suvlarni dastlabki tozalash maxalliy qurilmalari. nazorat savollari 12.1. oqova suvlarni uzatish qurilmalari oqova suvlarni uzatish qurilmalari qachonki binodan oqova suvlarni chiqazish quvuri tashqi kanalizasiya tarmog’i va nazorat qudug’iga nisbatan past joylashgan bo’lsa qo’llaniladi. oqova suvlarni uzatish uchun nasos yoki pnevmatik qurilma ishlatiladi. ichki kanalizasiya tizimiga oqova suvlarni uzatish qurilmalarini tanlash shartligiga ishonch hosil qilish uchun haqiqiy holatni har tomonlama tahlil qilib chiqish talab etiladi: 1.loyiha qilinayotgan obyektning bosh rejasida kanalizasiya tarmoqlari trassirovka qilinadi va binodan kanalizasiya chiqishlari tutashtiriladi; 2. nazorat qudug’i va kanalizasiya tarmog’i asosining belgilari aniqlanadi; 3. binodan kanalizasiya chiqishlarining qaysi birlari past ekanligi belgilanadi; 4. hovli kanalizasiya tarmog’ining buylama qirqimi chiziladi; 5. oqovalarni qabul qilish rezervuarining joylashish joyi belgilanadi; 6. rezervuarda oqova suvning maksimal sathi binodan kanalizasiya chiqish quvurlarining eng past joylashgan belgisidan past joylashishi ta’minlanishi kerak; 7. oqova suvlarni yaqin joylashgan quduqqacha ko’tarish …

2 / 5

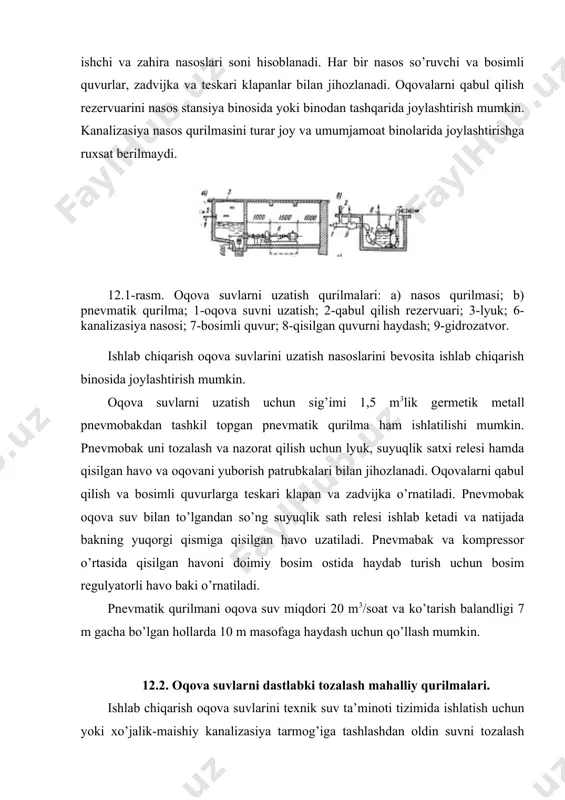

n jihozlanadi. oqovalarni qabul qilish rezervuarini nasos stansiya binosida yoki binodan tashqarida joylashtirish mumkin. kanalizasiya nasos qurilmasini turar joy va umumjamoat binolarida joylashtirishga ruxsat berilmaydi. 12.1-rasm. oqova suvlarni uzatish qurilmalari: a) nasos qurilmasi; b) pnevmatik qurilma; 1-oqova suvni uzatish; 2-qabul qilish rezervuari; 3-lyuk; 6-kanalizasiya nasosi; 7-bosimli quvur; 8-qisilgan quvurni haydash; 9-gidrozatvor. ishlab chiqarish oqova suvlarini uzatish nasoslarini bevosita ishlab chiqarish binosida joylashtirish mumkin. oqova suvlarni uzatish uchun sig’imi 1,5 m3lik germetik metall pnevmobakdan tashkil topgan pnevmatik qurilma ham ishlatilishi mumkin. pnevmobak uni tozalash va nazorat qilish uchun lyuk, suyuqlik satxi relesi hamda qisilgan havo va oqovani yuborish patrubkalari bilan jihozlanadi. oqovalarni qabul qilish va bosimli quvurlarga teskari klapan va zadvijka o’rnatiladi. pnevmobak oqova suv bilan to’lgandan so’ng suyuqlik sath relesi ishlab ketadi va natijada bakning yuqorgi qismiga qisilgan havo uzatiladi. pnevmabak va kompressor o’rtasida qisilgan havoni doimiy bosim ostida haydab turish uchun bosim regulyatorli havo baki o’rnatiladi. pnevmatik qurilmani oqova …

3 / 5

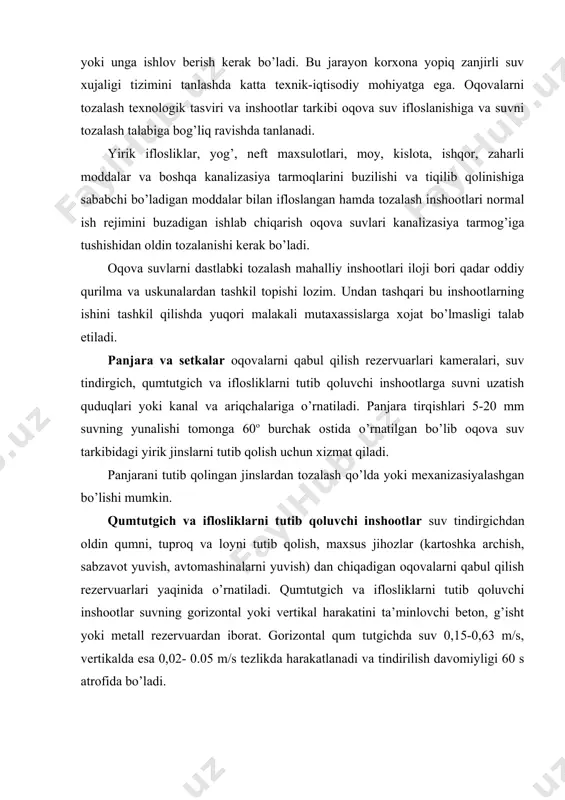

a sababchi bo’ladigan moddalar bilan ifloslangan hamda tozalash inshootlari normal ish rejimini buzadigan ishlab chiqarish oqova suvlari kanalizasiya tarmog’iga tushishidan oldin tozalanishi kerak bo’ladi. oqova suvlarni dastlabki tozalash mahalliy inshootlari iloji bori qadar oddiy qurilma va uskunalardan tashkil topishi lozim. undan tashqari bu inshootlarning ishini tashkil qilishda yuqori malakali mutaxassislarga xojat bo’lmasligi talab etiladi. panjara va setkalar oqovalarni qabul qilish rezervuarlari kameralari, suv tindirgich, qumtutgich va iflosliklarni tutib qoluvchi inshootlarga suvni uzatish quduqlari yoki kanal va ariqchalariga o’rnatiladi. panjara tirqishlari 5-20 mm suvning yunalishi tomonga 60o burchak ostida o’rnatilgan bo’lib oqova suv tarkibidagi yirik jinslarni tutib qolish uchun xizmat qiladi. panjarani tutib qolingan jinslardan tozalash qo’lda yoki mexanizasiyalashgan bo’lishi mumkin. qumtutgich va iflosliklarni tutib qoluvchi inshootlar suv tindirgichdan oldin qumni, tuproq va loyni tutib qolish, maxsus jihozlar (kartoshka archish, sabzavot yuvish, avtomashinalarni yuvish) dan chiqadigan oqovalarni qabul qilish rezervuarlari yaqinida o’rnatiladi. qumtutgich va iflosliklarni tutib qoluvchi inshootlar suvning gorizontal yoki …

4 / 5

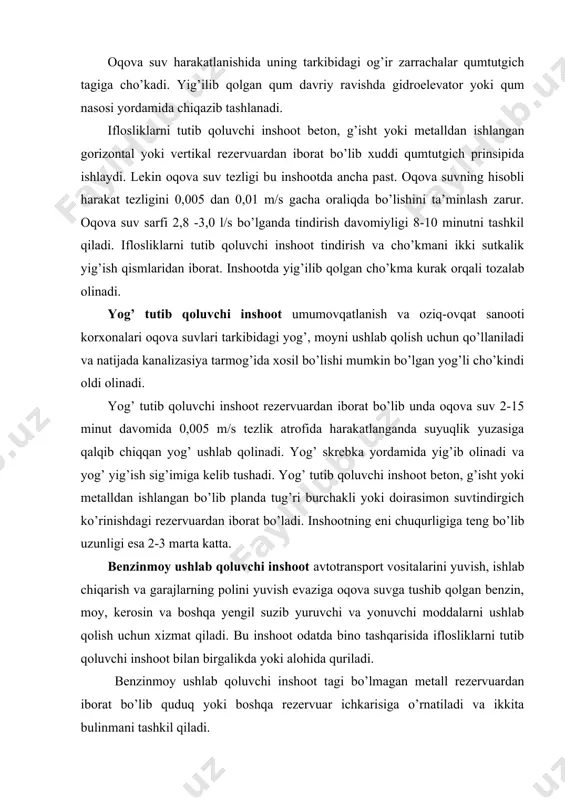

va suv sarfi 2,8 -3,0 l/s bo’lganda tindirish davomiyligi 8-10 minutni tashkil qiladi. iflosliklarni tutib qoluvchi inshoot tindirish va cho’kmani ikki sutkalik yig’ish qismlaridan iborat. inshootda yig’ilib qolgan cho’kma kurak orqali tozalab olinadi. yog’ tutib qoluvchi inshoot umumovqatlanish va oziq-ovqat sanooti korxonalari oqova suvlari tarkibidagi yog’, moyni ushlab qolish uchun qo’llaniladi va natijada kanalizasiya tarmog’ida xosil bo’lishi mumkin bo’lgan yog’li cho’kindi oldi olinadi. yog’ tutib qoluvchi inshoot rezervuardan iborat bo’lib unda oqova suv 2-15 minut davomida 0,005 m/s tezlik atrofida harakatlanganda suyuqlik yuzasiga qalqib chiqqan yog’ ushlab qolinadi. yog’ skrebka yordamida yig’ib olinadi va yog’ yig’ish sig’imiga kelib tushadi. yog’ tutib qoluvchi inshoot beton, g’isht yoki metalldan ishlangan bo’lib planda tug’ri burchakli yoki doirasimon suvtindirgich ko’rinishdagi rezervuardan iborat bo’ladi. inshootning eni chuqurligiga teng bo’lib uzunligi esa 2-3 marta katta. benzinmoy ushlab qoluvchi inshoot avtotransport vositalarini yuvish, ishlab chiqarish va garajlarning polini yuvish evaziga oqova suvga tushib qolgan benzin, moy, kerosin …

5 / 5

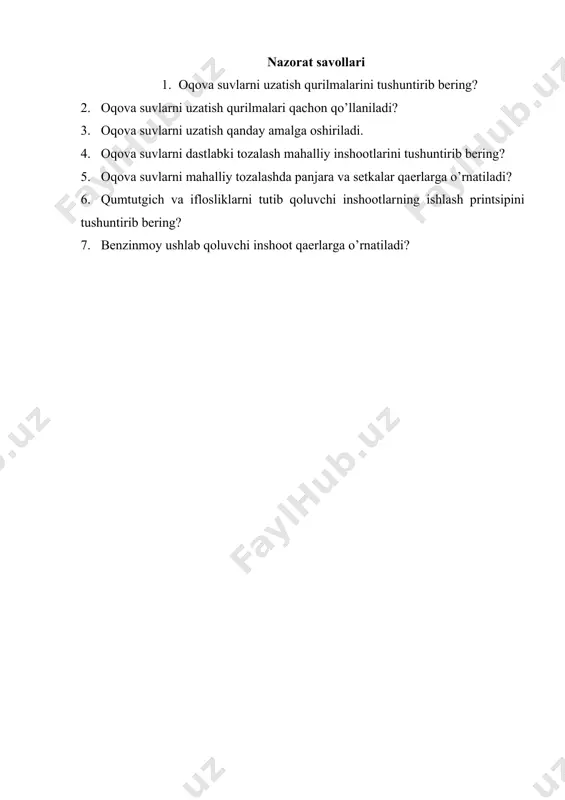

g? 7. benzinmoy ushlab qoluvchi inshoot qaerlarga o’rnatiladi? image1.png
