1 / 12

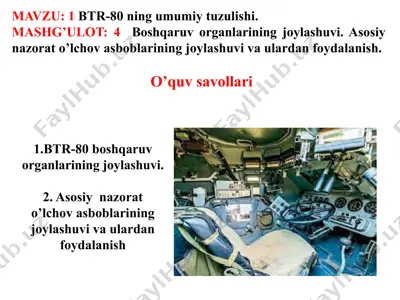

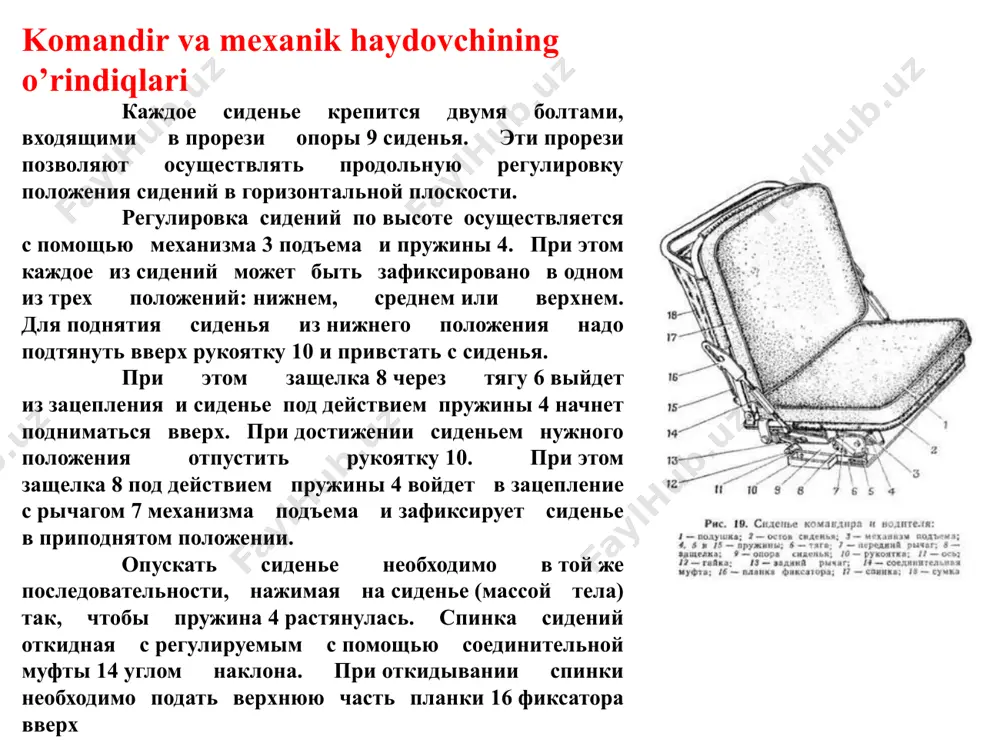

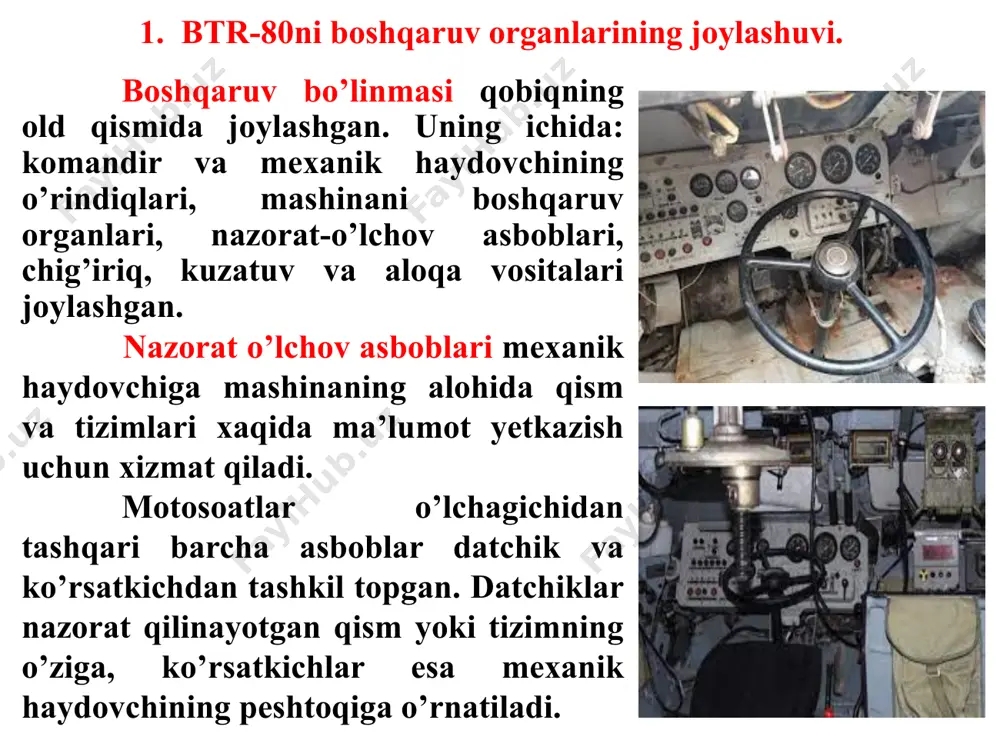

презентация powerpoint mavzu: 1 btr-80 ning umumiy tuzulishi. mashg’ulot: 4 boshqaruv organlarining joylashuvi. asosiy nazorat o’lchov asboblarining joylashuvi va ulardan foydalanish. o’quv savollari 1.btr-80 boshqaruv organlarining joylashuvi. 2. asosiy nazorat o’lchov asboblarining joylashuvi va ulardan foydalanish 1. btr-80ni boshqaruv organlarining joylashuvi. boshqaruv bo’linmasi qobiqning old qismida joylashgan. uning ichida: komandir va mexanik haydovchining o’rindiqlari, mashinani boshqaruv organlari, nazorat-o’lchov asboblari, chig’iriq, kuzatuv va aloqa vositalari joylashgan. nazorat o’lchov asboblari mexanik haydovchiga mashinaning alohida qism va tizimlari xaqida ma’lumot yetkazish uchun xizmat qiladi. motosoatlar o’lchagichidan tashqari barcha asboblar datchik va ko’rsatkichdan tashkil topgan. datchiklar nazorat qilinayotgan qism yoki tizimning o’ziga, ko’rsatkichlar esa mexanik haydovchining peshtoqiga o’rnatiladi. 2 komandir va mexanik haydovchining o’rindiqlari каждое сиденье крепится двумя болтами, входящими в прорези опоры 9 сиденья. эти прорези позволяют осуществлять продольную регулировку положения сидений в горизонтальной плоскости. регулировка сидений по высоте осуществляется с помощью механизма 3 подъема и пружины 4. при этом каждое из сидений …

2 / 12

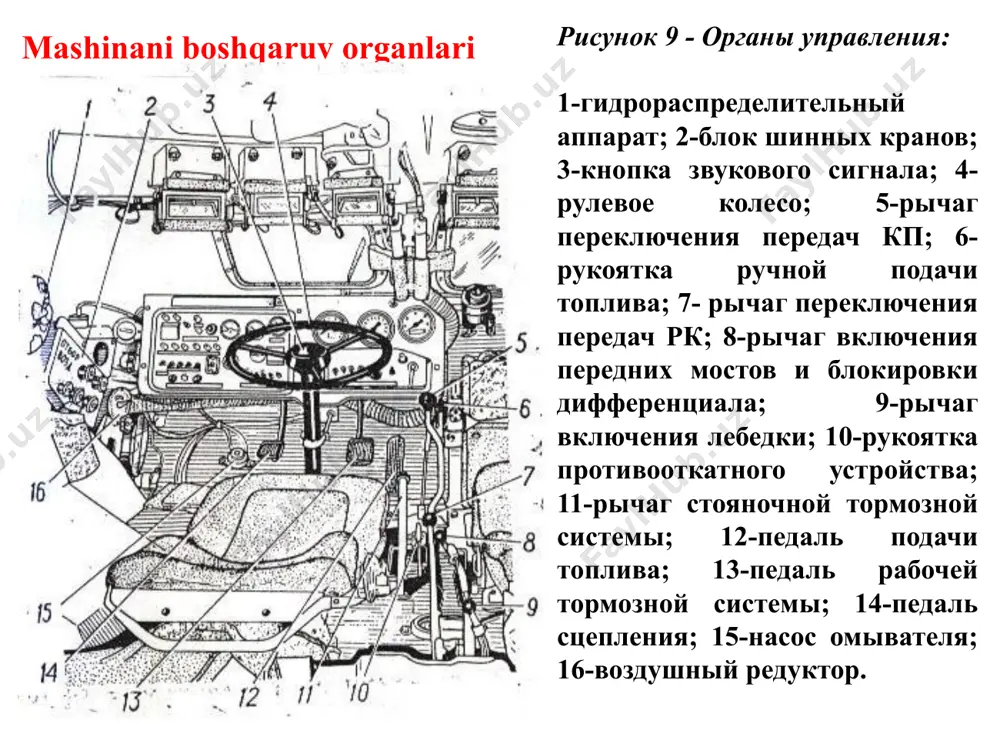

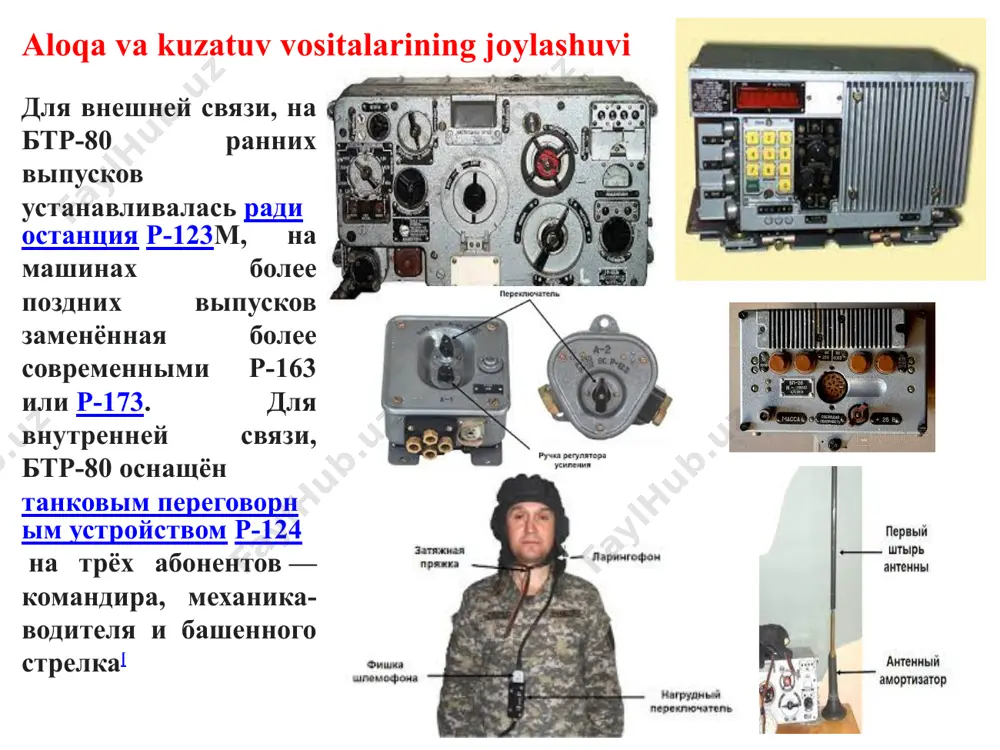

откидывании спинки необходимо подать верхнюю часть планки 16 фиксатора вверх mashinani boshqaruv organlari рисунок 9 - органы управления: 1-гидрораспределительный аппарат; 2-блок шинных кранов; 3-кнопка звукового сигнала; 4-рулевое колесо; 5-рычаг переключения передач кп; 6- рукоятка ручной подачи топлива; 7- рычаг переключения передач рк; 8-рычаг включения передних мостов и блокировки дифференциала; 9-рычаг включения лебедки; 10-рукоятка противооткатного устройства; 11-рычаг стояночной тормозной системы; 12-педаль подачи топлива; 13-педаль рабочей тормозной системы; 14-педаль сцепления; 15-насос омывателя; 16-воздушный редуктор. aloqa va kuzatuv vositalarining joylashuvi для внешней связи, на бтр-80 ранних выпусков устанавливалась радиостанция р-123м, на машинах более поздних выпусков заменённая более современными р-163 или р-173. для внутренней связи, бтр-80 оснащён танковым переговорным устройством р-124 на трёх абонентов — командира, механика-водителя и башенного стрелка[ kuzatuv vositalari в светлое время суток в боевых условиях командир машины ведет наблюдение через четыре прибора (рис. 51), в том числе три прибора гнпо-115 и один тпку-2б. ночью в боевой обстановке командир машины ведет …

3 / 12

t chiroqlari; 4-yoqq ni avtomatik o’chirgichi; 5-tormoz signal chirog’i; 6-pojar signal chirog’i; 7-stoyanochniy tormoz signal chirog’i; 8-maslyan filtr signal chirog’i; 9-moy bosimi ko’rsatkichi; 10-moy harorati ko’rsatkichi; 11-nur qaytargichi; 12-yoqilg’i miqdorini ko’rsatkichi; 13-sovitish suyuqligi harorati ko’rsatkichi; 14-peregrev oxl.jidkosti signal chirog’i; 15-havo balloni manometri; 16-taxometr; 17-shinalar manometri; 18-spidometr; 19-burilishlar ko’rsatkichi uzib ulagichi; 20-ukazatel povorota signal chirog’i; 21-havo olish va chiqarish yuritmasi uzib ulagichi; 22-faralarni uzib ulagichi; 23-otopitel peredniy uzib ulagichi, 24- otopitel zadniy o’chirgichi; 25-obduv stekol o’chirgichi; 26-yordamchi faralar o’chirgichi. 27-osveshenie priborov o’chirgich – reostati; 28-yoqilg’i miqdori datchiklarini uzib ulagichi; 29-havo olish va chiqarish qopqog’i yuritmasi saqlagichi; 30-nazorat va signal chiroqlari va saqlagichi; 31-tashqi fonarlar saqlagichi; 32-faralar saqlagichi; 33-voltampermetr; 34-davlenie masla signal chirog’i; 35-kontrol ispravnosti signalnix lamp tugmasi; 36-nagnetatel o’chirgichi; 37-eaq yoqish tugmasi; 38-tkn faralari o’chirgichi; 39-gotovnost pusku signal chirog’i; 40-starter tugmasi; 41-akb tugmasi; 42-tvn asbobi faralari o’chirgichi; 43-suv chiqarish nasosi o’chirgichi; 44-prav generator o’chirgichi; 45-lev. generator o’chirgichi; 46-smu rejimlari uzib ulagichi; …

4 / 12

blar datchik va ko’rsatkichdan tashkil topgan. datchiklar nazorat qilinayotgan qism yoki tizimning o’ziga, ko’rsatkichlar esa mexanik haydovchining peshtoqiga o’rnatiladi. voltampermetr voltampermetr mashinaning bort tarmog’idagi kuchlanish ko’rsatkichi va tok zaryadini (razryadini) aniqlash uchun mo’ljallangan.voltampermetr bort tarmog’iga shunt orqali ulangan. voltampermetr 33 asboblar peshtog’iga o’rnatilgan. shunt kuchlanish qurilmasi bo’limida akb lar yaqinida joylashgan va ahb blokiga 27 o’rnatilgan.voltampermetrni o’lchash chegarasi: -100 dan +300 a gacha va 0 dan 30 v gacha. yoqilg’i miqdorining ko’rsatkichi yoqilg’i miqdorining ko’rsatkichi ikkita reostat turdagi datchiklar bilan hamkorlikda ishlaydi. ko’rsatkich 12 asboblar peshtoqida, datchiklar esa yoqilg’i baklarida joylashtirilgan. yoqilg’ini o’ng yoki chap bakga uzib ulash uchun uzib ulagich o’rnatilgan. sovitish suyuqligi va moy haroratining ko’rsatkichi moy 10 va suyuqlik haroratining ko’rsatkichlari 13 dvigatelda datchiklar bilan hamkorlikda ishlaydi. ko’rsatkichlar asboblar peshtog’ida, datchiklar 5 esa termostatlar qutisi va dvigatelning moy karterida joylashgan. moy bosimining ko’rsatkichi moy bosimining ko’rsatkichi 9 datchik bilan hamkorlikda ishlaydi. ko’rsatkich asboblar peshtog’ida, datchik 6 esa …

5 / 12

imi signalizatori signalizator tarqatish qutisining moy tizimi bosimi va sovitish tizimidagi bosimni aniqlash uchun xizmat qiladi. signalizator mexanik-haydovchining asboblar peshtog’ida o’rnatilgan qizil signal chirog’i va moy nasosining qobig’iga o’rnatilgan datchikdan tuzilgan. bosim belgilanganidan pastga tushib ketsa, nazorat chirog’i yonadi. taxometr taxometr dvigatelning tirsakli valining aylanishlar sonini o’lchash uchun mo’ljallangan. u ko’rsatuvchi asbob va datchikdan tuzilgan. ko’rsatuvchi asboblar peshtog’ida joylashgan bo’lib, 500 dan 4000 ayl./daq gacha. datchik esa dvigatelning taqsimlash shesternyalari bloki qopqog’ida joylashgan. spidometr spidometr mashinaning harakat tezligini va mashinaning umumiy yurganini o’lchaydi. spidometr 18 asboblar peshtog’ida joylashgan. spidometrning yuritmasi tarqatish qutisining oldingi oraliq validan egiluvchan val orqali amalga oshiriladi.tezlikni o’lchash diapazoni 20 dan 100 km/s gacha, ko’rsatish diapazoni esa 0 dan 120 km/s gacha. shinalardagi bosimni nazorat qilish manometri manometr shinalardagi havo bosimini o’lchash uchun xizmat qiladi. manometr 17 asboblar peshtog’iga o’rnatilgan. manometrning ishlash jarayoni, uning ichki bo’shlig’iga bosim berilganda, quvurli prujinaning o’zgarishiga asoslangan. manometrning o’lchash diapazoni 0 dan …
