1 / 5

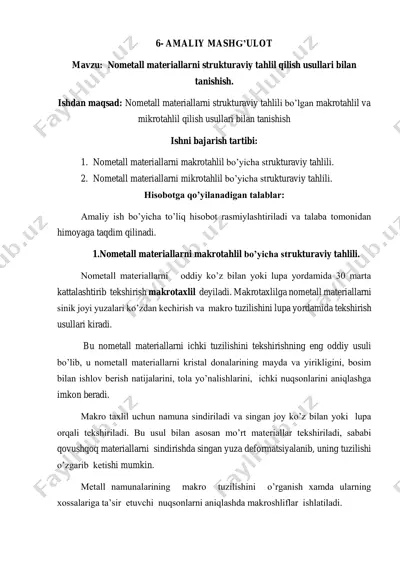

6- amaliy mashg’ulot mavzu: nometall materiallarni strukturaviy tahlil qilish usullari bilan tanishish. ishdan maqsad: nometall materiallarni strukturaviy tahlili bo’lgan makrotahlil va mikrotahlil qilish usullari bilan tanishish ishni bajarish tartibi: 1. nometall materiallarni makrotahlil bo’yicha strukturaviy tahlili. 2. nometall materiallarni mikrotahlil bo’yicha strukturaviy tahlili. hisobotga qo’yilanadigan talablar: amaliy ish bo’yicha to’liq hisobot rasmiylashtiriladi va talaba tomonidan himoyaga taqdim qilinadi. 1.nometall materiallarni makrotahlil bo’yicha strukturaviy tahlili. nometall materiallarni oddiy ko’z bilan yoki lupa yordamida 30 marta kattalashtirib tekshirish makrotaxlil deyiladi. makrotaxlilga nometall materiallarni sinik joyi yuzalari ko’zdan kechirish va makro tuzilishini lupa yordamida tekshirish usullari kiradi. bu nometall materiallarni ichki tuzilishini tekshirishning eng oddiy usuli bo’lib, u nometall materiallarni kristal donalarining mayda va yirikligini, bosim bilan ishlov berish natijalarini, tola yo’nalishlarini, ichki nuqsonlarini aniqlashga imkon beradi. makro taxlil uchun namuna sindiriladi va singan joy ko’z bilan yoki lupa orqali tekshiriladi. bu usul bilan asosan mo’rt materiallar tekshiriladi, sababi qovushqoq materiallarni sindirishda singan …

2 / 5

o’llangan va filtr qog’ozi bilan ozgina quritilgan foto qog’ozga extiyotlik bilan yopishtiriladi. qog’oz bilan shlif orasida qolgan xavo pufakchalarini yoqotish uchun qog’oz qo’l bilan tekkislanadi, so’ngra foto qog’oz shu xolatda shlifning yuzasida 3 daqiqa davomida tutib turiladi. belgilangan vaqt o’tgandan keyin foto qog’oz shlifning yuzasidan ajratib olinadi. agar tekshirilgan yuzada qora dog’lar paydo bo’lsa, bu dog’lar likvatsiyasi xodisasi mavjudligini (notekis joylashganini) ko’rsatadi. 2. nometall materiallarni mikrotahlil bo’yicha strukturaviy tahlili. nometall materiallarni mikroskopik usulida tekshirish mikrotahlil deb maxsus tayyorlangan namunalarni metallografik mikroskop yordamida o’rganishga aytiladi. mikrotahlil usuli bilan o’rganilayotgan yuza tuzilishini mikro tuzilish deb ataladi. nometall materiallarning mikroskop yordamida tekshirish uchun ulardan olingan namunalardan mikroshlif tayyorlanadi. mikroshlif tayyorlash uchun nometall material namunasining shunday joyidan kesib olinadiki, uni tekshirish natijasida nometall materialni yalpi qismi ichki tuzilishi xaqida ma’lumot beradigan bo’lsin. qirqib olish – qattiqligi yuqori bo’lmagan materiallaridan namuna metal qirqish stanoklari yoki qo’l arrasi yordamida kesib olinadi. kesish davrida namunaning tuzilishi o’zgarib …

3 / 5

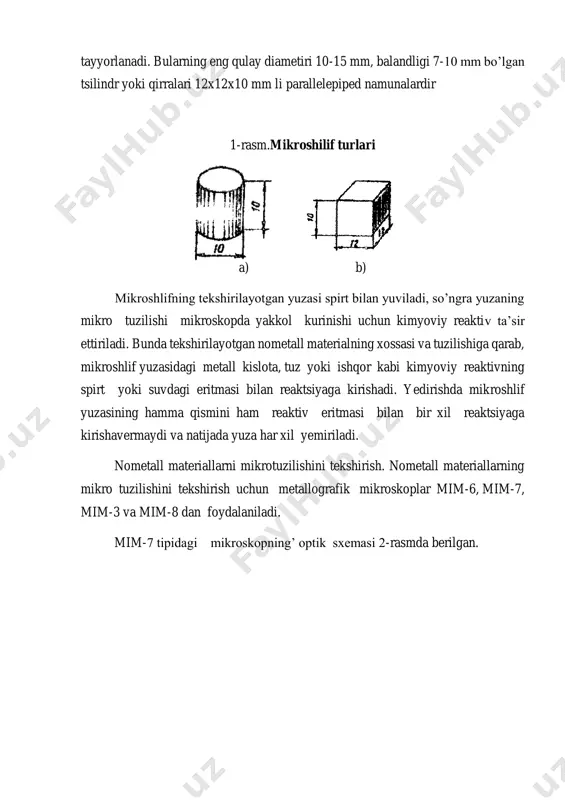

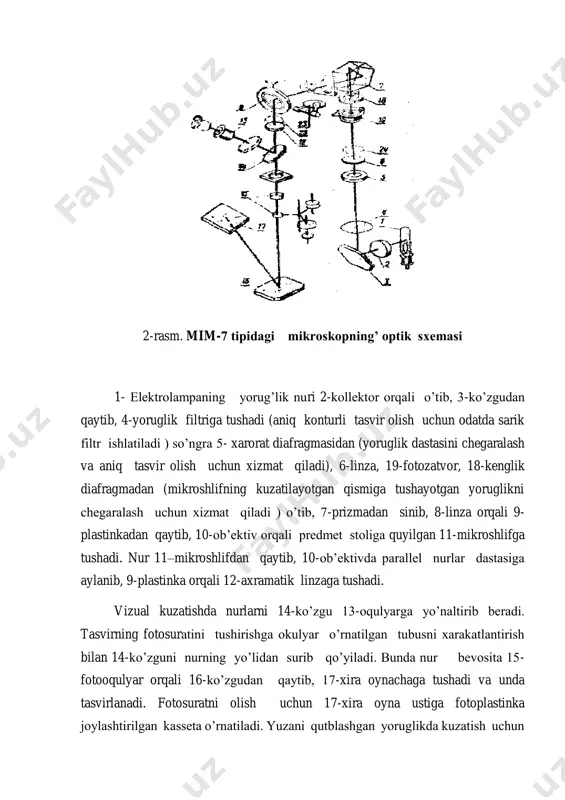

oviy reaktivning spirt yoki suvdagi eritmasi bilan reaktsiyaga kirishadi. yedirishda mikroshlif yuzasining hamma qismini ham reaktiv eritmasi bilan bir xil reaktsiyaga kirishavermaydi va natijada yuza har xil yemiriladi. nometall materiallarni mikrotuzilishini tekshirish. nometall materiallarning mikro tuzilishini tekshirish uchun metallografik mikroskoplar mim-6, mim-7, mim-3 va mim-8 dan foydalaniladi. mim-7 tipidagi mikroskopning’ optik sxemasi 2-rasmda berilgan. 2-rasm. mim-7 tipidagi mikroskopning’ optik sxemasi 1- elektrolampaning yorug’lik nuri 2-kollektor orqali o’tib, 3-ko’zgudan qaytib, 4-yoruglik filtriga tushadi (aniq konturli tasvir olish uchun odatda sarik filtr ishlatiladi ) so’ngra 5- xarorat diafragmasidan (yoruglik dastasini chegaralash va aniq tasvir olish uchun xizmat qiladi), 6-linza, 19-fotozatvor, 18-kenglik diafragmadan (mikroshlifning kuzatilayotgan qismiga tushayotgan yoruglikni chegaralash uchun xizmat qiladi ) o’tib, 7-prizmadan sinib, 8-linza orqali 9- plastinkadan qaytib, 10-ob’ektiv orqali predmet stoliga quyilgan 11-mikroshlifga tushadi. nur 11–mikroshlifdan qaytib, 10-ob’ektivda parallel nurlar dastasiga aylanib, 9-plastinka orqali 12-axramatik linzaga tushadi. vizual kuzatishda nurlarni 14-ko’zgu 13-oqulyarga yo’naltirib beradi. tasvirning fotosuratini tushirishga okulyar o’rnatilgan …

4 / 5

nometall materiallarni strukturaviy tahlil qilish usullari - Page 4

5 / 5

nometall materiallarni strukturaviy tahlil qilish usullari - Page 5
