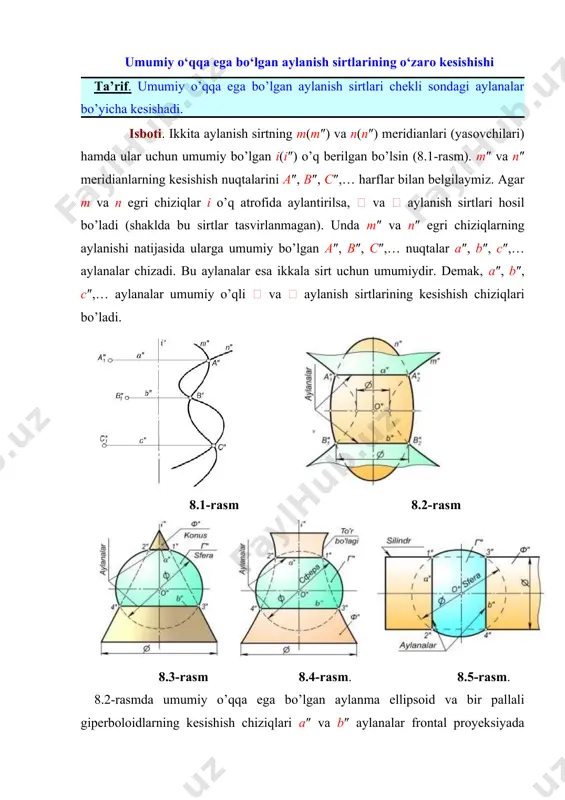

1523984150_71199.doc sirtlarning o’zaro kesishish chizig’i yordamchi kesuvchi sharlar usuli reja: 1.umumiy o‘qqa ega bo‘lgan aylanish sirtlarining o‘zaro kesishishi; 2.o‘qlari umumiy nuqtaga ega bo‘lgan aylanish sirtlarining o‘zaro kesishuvi. yordamchi sferalar usuli; 3.ekssentrik sferalar usuli. umumiy o‘qqa ega bo‘lgan aylanish sirtlarining o‘zaro kesishishi ta’rif. umumiy o’qqa ega bo’lgan aylanish sirtlari chekli sondagi aylanalar bo’yicha kesishadi. isboti. ikkita aylanish sirtning m(m″) va n(n″) meridianlari (yasovchilari) hamda ular uchun umumiy bo’lgan i(i″) o’q berilgan bo’lsin (8.1-rasm). m″ va n″ meridianlarning kesishish nuqtalarini a″, b″, c″,… harflar bilan belgilaymiz. agar m va n egri chiziqlar i o’q atrofida aylantirilsa,  va  aylanish sirtlari hosil bo’ladi (shaklda bu sirtlar tasvirlanmagan). unda m″ va n″ egri chiziqlarning aylanishi natijasida ularga umumiy bo’lgan a″, b″, c″,… nuqtalar a″, b″, c″,… aylanalar chizadi. bu aylanalar esa ikkala sirt uchun umumiydir. demak, a″, b″, c″,… aylanalar umumiy o’qli  va  aylanish sirtlarining kesishish chiziqlari bo’ladi. 8.1-rasm 8.2-rasm 8.3-rasm …

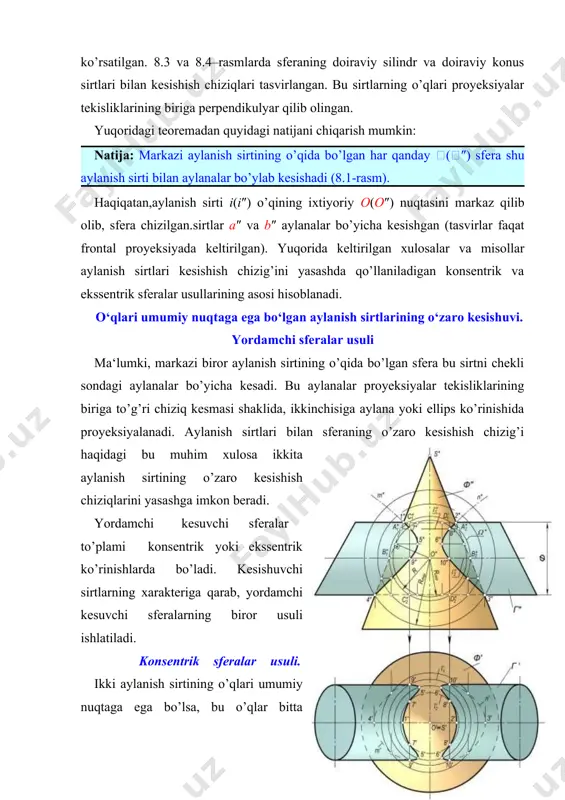

ashda qo’llaniladigan konsentrik va ekssentrik sferalar usullarining asosi hisoblanadi. o‘qlari umumiy nuqtaga ega bo‘lgan aylanish sirtlarining o‘zaro kesishuvi. yordamchi sferalar usuli ma‘lumki, markazi biror aylanish sirtining o’qida bo’lgan sfera bu sirtni chekli sondagi aylanalar bo’yicha kesadi. bu aylanalar proyeksiyalar tekisliklarining biriga to’g’ri chiziq kesmasi shaklida, ikkinchisiga aylana yoki ellips ko’rinishida proyeksiyalanadi. aylanish sirtlari bilan sferaning o’zaro kesishish chizig’i haqidagi bu muhim xulosa ikkita aylanish sirtining o’zaro kesishish chiziqlarini yasashga imkon beradi. yordamchi kesuvchi sferalar to’plami konsentrik yoki ekssentrik ko’rinishlarda bo’ladi. kesishuvchi sirtlarning xarakteriga qarab, yordamchi kesuvchi sferalarning biror usuli ishlatiladi. konsentrik sferalar usuli. ikki aylanish sirtining o’qlari umumiy nuqtaga ega bo’lsa, bu o’qlar bitta tekislikni tashkil qiladi. bu tekislik har ikkala sirt uchun simmetriya tekisligi bo’ladi. yordamchi kesuvchi konsentrik sferalar usulini quyidagi shartlar qanoatlantirgan hollardagina qo’llash mumkin: · o’zaro kesishuvchi sirtlar aylanish sirtlari bo’lishi shart; · aylanish sirtlarining o’qlari o’zaro kesishgan bo’lishi kerak; · aylanish sirtlarining o’qlari (yoki simmetriya tekisligi) …

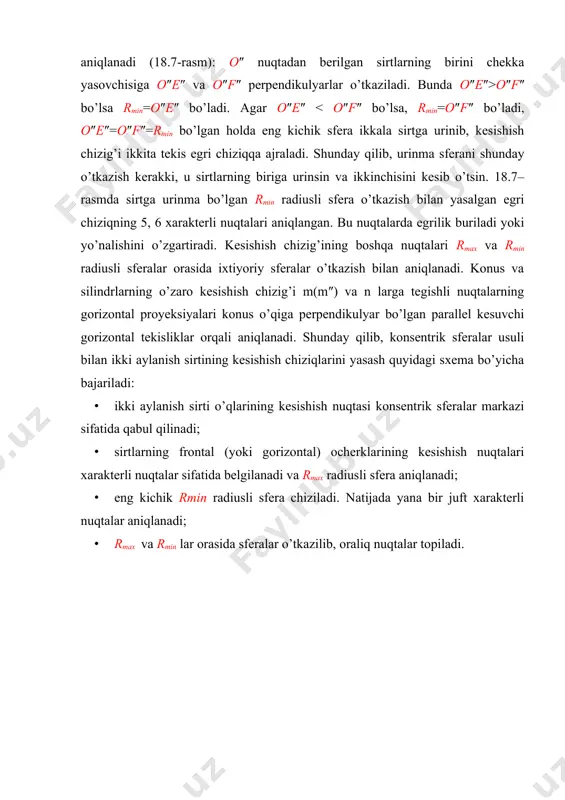

v tekislikdagi proyeksiyalari a1″ a2″ va b1″ b2″ kesmalar tarzida tasvirlangan. shuningdek, bu sfera sirt bilan umumiy o’qqa ega bo’lgani uchun c1′ c2″ va d1″ d2″ kesmalar ko’rinishidagi aylanalar bo’yicha kesishadi. bu aylanalarning o’zaro kesishish 7″, 8″, 9″ va 10″ nuqtalari har ikkala sirtlar uchun umumiy bo’lgan nuqtalarning frontal proyeksiyalari bo’ladi. xuddi shuningdek, o″ nuqtani markaz qilib, konsentrik sferalar chiziladi, ular yordamida sirtlar uchun umumiy bo’lgan nuqtalarini yasash mumkin. bu nuqtalarning geometrik o’rni bo’lgan m″ va n″ egri chiziqlar sirtlarning kesishish chiziq bo’ladi. sirtlarning frontal ocherklarining 1″, 2″, 3″, 4″ kesishish nuqtalari bu sirtlar kesishish chizig’ining xarakterli nuqtalaridan hisoblanadi. o″ nuqtadan eng uzoqda joylashgan 4″ xarakterli nuqtadan o’tuvchi sferaning radiusi rmax bo’ladi. kesishish chizig’ining xarakterli nuqtalaridan yana bir juftini sirtlarining birortasiga rmin radiusli urinma sfera o’tkazish bilan aniqlanadi. eng kichik sferaning rmin radiusi quyidagicha aniqlanadi (18.7-rasm): o″ nuqtadan berilgan sirtlarning birini chekka yasovchisiga o″e″ va o″f″ perpendikulyarlar o’tkaziladi. bunda o″e″>o″f″ …

kisliklar orqali aniqlanadi. shunday qilib, konsentrik sferalar usuli bilan ikki aylanish sirtining kesishish chiziqlarini yasash quyidagi sxema bo’yicha bajariladi: · ikki aylanish sirti o’qlarining kesishish nuqtasi konsentrik sferalar markazi sifatida qabul qilinadi; · sirtlarning frontal (yoki gorizontal) ocherklarining kesishish nuqtalari xarakterli nuqtalar sifatida belgilanadi va rmax radiusli sfera aniqlanadi; · eng kichik rmin radiusli sfera chiziladi. natijada yana bir juft xarakterli nuqtalar aniqlanadi; · rmax va rmin lar orasida sferalar o’tkazilib, oraliq nuqtalar topiladi. foydalanilgan adabiyotlar: 1. engeneering drawing, m.b. shah, b.c. rana., darslik, indiya, 2009 y. 2. sh. murodov va boshqalar. chizma geometriya. darslik – t. turon iqbol, 2007 y. 232 bet. 3. davletov s.a. chizma geometriya o’quv qo’llanma, t., ttyesi, 2006 y. 132 bet.
