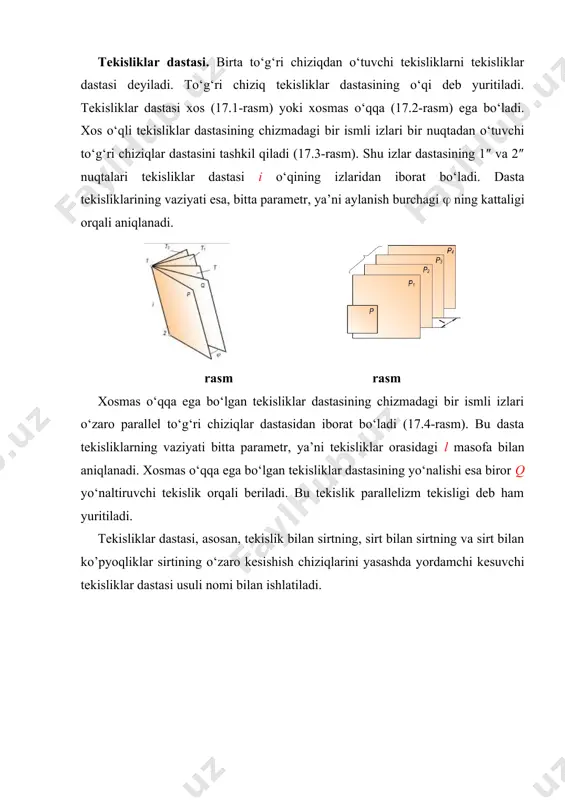

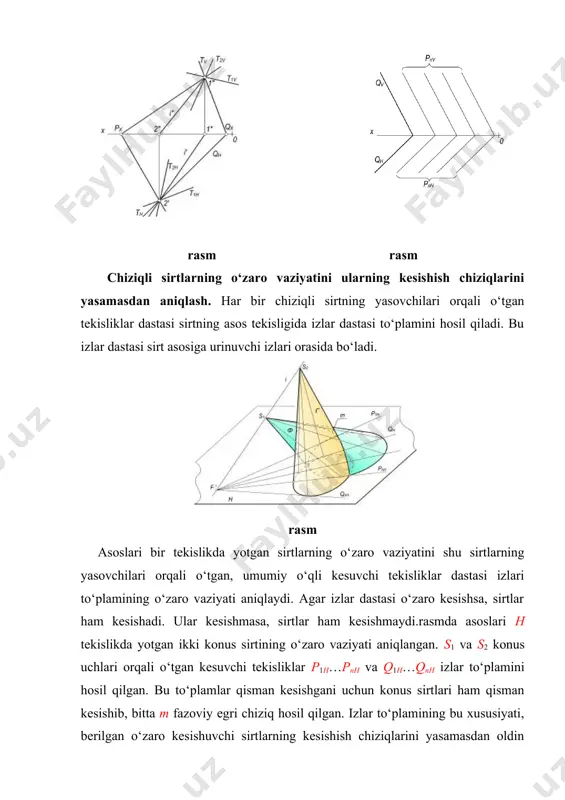

1476959347_65734.doc sirtlarning o‘zaro kesishuv chizig‘ini yasash usullari. kеsishuvchi tеkiliklar dastasi usuli reja: 1. sirtlarning o‘zaro kesishuv chizig‘ini yasash usullari. 2. kеsishuvchi tеkiliklar dastasi usuli. tekisliklar dastasi. birta to‘g‘ri chiziqdan o‘tuvchi tekisliklarni tekisliklar dastasi deyiladi. to‘g‘ri chiziq tekisliklar dastasining o‘qi deb yuritiladi. tekisliklar dastasi xos (17.1-rasm) yoki xosmas o‘qqa (17.2-rasm) ega bo‘ladi. xos o‘qli tekisliklar dastasining chizmadagi bir ismli izlari bir nuqtadan o‘tuvchi to‘g‘ri chiziqlar dastasini tashkil qiladi (17.3-rasm). shu izlar dastasining 1″ va 2″ nuqtalari tekisliklar dastasi i o‘qining izlaridan iborat bo‘ladi. dasta tekisliklarining vaziyati esa, bitta parametr, ya’ni aylanish burchagi ( ning kattaligi orqali aniqlanadi. rasm rasm xosmas o‘qqa ega bo‘lgan tekisliklar dastasining chizmadagi bir ismli izlari o‘zaro parallel to‘g‘ri chiziqlar dastasidan iborat bo‘ladi (17.4-rasm). bu dasta tekisliklarning vaziyati bitta parametr, ya’ni tekisliklar orasidagi l masofa bilan aniqlanadi. xosmas o‘qqa ega bo‘lgan tekisliklar dastasining yo‘nalishi esa biror q yo‘naltiruvchi tekislik orqali beriladi. bu tekislik parallelizm tekisligi deb ham yuritiladi. …

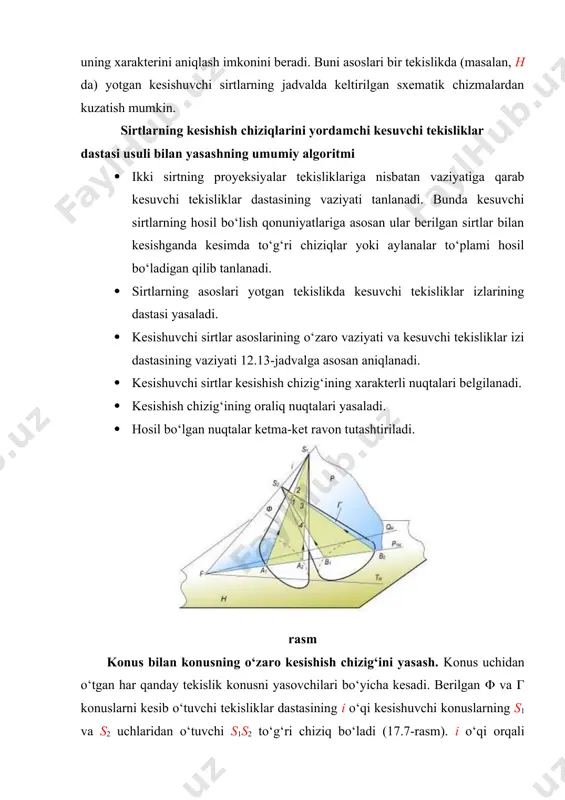

irtlar ham kesishadi. ular kesishmasa, sirtlar ham kesishmaydi.rasmda asoslari h tekislikda yotgan ikki konus sirtining o‘zaro vaziyati aniqlangan. s1 va s2 konus uchlari orqali o‘tgan kesuvchi tekisliklar p1h…pnh va q1h…qnh izlar to‘plamini hosil qilgan. bu to‘plamlar qisman kesishgani uchun konus sirtlari ham qisman kesishib, bitta m fazoviy egri chiziq hosil qilgan. izlar to‘plamining bu xususiyati, berilgan o‘zaro kesishuvchi sirtlarning kesishish chiziqlarini yasamasdan oldin uning xarakterini aniqlash imkonini beradi. buni asoslari bir tekislikda (masalan, h da) yotgan kesishuvchi sirtlarning jadvalda keltirilgan sxematik chizmalardan kuzatish mumkin. sirtlarning kesishish chiziqlarini yordamchi kesuvchi tekisliklar dastasi usuli bilan yasashning umumiy algoritmi · ikki sirtning proyeksiyalar tekisliklariga nisbatan vaziyatiga qarab kesuvchi tekisliklar dastasining vaziyati tanlanadi. bunda kesuvchi sirtlarning hosil bo‘lish qonuniyatlariga asosan ular berilgan sirtlar bilan kesishganda kesimda to‘g‘ri chiziqlar yoki aylanalar to‘plami hosil bo‘ladigan qilib tanlanadi. · sirtlarning asoslari yotgan tekislikda kesuvchi tekisliklar izlarining dastasi yasaladi. · kesishuvchi sirtlar asoslarining o‘zaro vaziyati va kesuvchi tekisliklar …

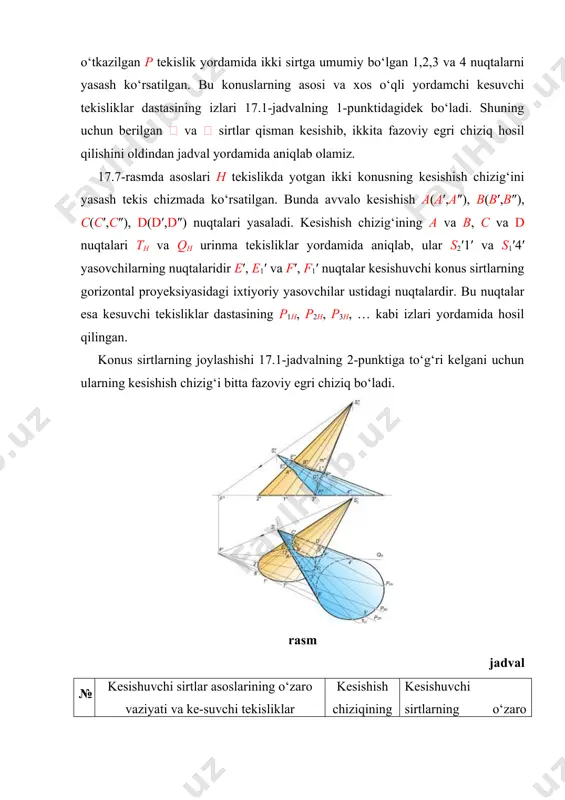

stasining izlari 17.1-jadvalning 1-punktidagidek bo‘ladi. shuning uchun berilgan  va  sirtlar qisman kesishib, ikkita fazoviy egri chiziq hosil qilishini oldindan jadval yordamida aniqlab olamiz. 17.7-rasmda asoslari h tekislikda yotgan ikki konusning kesishish chizig‘ini yasash tekis chizmada ko‘rsatilgan. bunda avvalo kesishish a(a′,a″), b(b′,b″), c(c′,c″), d(d′,d″) nuqtalari yasaladi. kesishish chizig‘ining a va b, c va d nuqtalari th va qh urinma tekisliklar yordamida aniqlab, ular s2′1′ va s1′4′ yasovchilarning nuqtalaridir e′, e1′ va f′, f1′ nuqtalar kesishuvchi konus sirtlarning gorizontal proyeksiyasidagi ixtiyoriy yasovchilar ustidagi nuqtalardir. bu nuqtalar esa kesuvchi tekisliklar dastasining p1h, p2h, p3h, … kabi izlari yordamida hosil qilingan. konus sirtlarning joylashishi 17.1-jadvalning 2-punktiga to‘g‘ri kelgani uchun ularning kesishish chizig‘i bitta fazoviy egri chiziq bo‘ladi. rasm jadval № kesishuvchi sirtlar asoslarining o‘zaro vaziyati va ke-suvchi tekisliklar dastasining izlari kesishish chiziqining sxematik ko‘rinishi kesishuvchi sirtlarning o‘zaro vaziyati xos o‘qli xosmas o‘qli 1.  va  sirtlar o‘zaro to‘liq kesishib, ikkita fazoviy …

fazoviy siniq egri chiziq hosil qiladi, a nuqta  va  sirtlarning o‘zaro urinish nuqtasi bo‘ladi. 9.  sirt bilan  ko’pyoqlik sirti o‘zaro to‘liq kesishib, a1 va a2 urinish nuqtalariga ega bo‘lgan ikkita fazoviy siniq chiziq hosil qiladi. a1 va a2 nuqtalar  va  sirtlarning o‘zaro urinish nuqtalari bo‘ladi. 10.  sirt bilan  ko’pyoqlik o‘zaro kesishmaydi. silindr bilan silindrning o‘zaro kesishish chizig‘ini yasash. silindr bilan silindr sirti o‘zaro kesishib, fazoviy egri chiziq xosil qiladi. bu silindrlarning to‘g‘ri chiziqli yasovchilari orqali o‘tgan kesuvchi yordamchi tekisliklar dastasi o‘zaro parallel bo‘lib, xosmas o‘qqa ega bo‘ladi. bunda yordamchi tekisliklar dastasining yo‘nalishi berilgan silindrlar yasovchilariga parallel bo‘lgan yo‘naltiruvchi tekislikni aniqlaydi va bu tekislik parallelizm tekisligi deb yuritiladi. berilgan silindrlarning o‘zaro vaziyati 17.1-jadvaldan aniqlab olinadi. 17.8–rasmda ikki silindr sirti kesishish chizig‘ining 1,2,3,4 nuqtalarini yasash ko‘rsatilgan. bu nuqtalar q tekislikka parallel bo‘lgan ixtiyoriy yordamchi va ikki silindrni kesuvchi p tekislikni o‘tkazish yo‘li bilan yasalgan. …

nuqtalari o‘zaro ravon birlashtiriladi. prizma bilan silindrning o‘zaro kesishish chizig‘ini yasash algoritmi xuddi yuqorida bayon etilgan ketma-ketlikda bo‘ladi. o‘qlari bir tekislikda yotmaydigan aylanish sirtlarining o‘zaro kesishishi. parallel kesuvchi tekisliklar usuli agar ikki kesishuvchi sirtlarning o‘qlari o‘zaro kesishmasdan, ulardan biri biror proyeksiyalar tekisligiga perpendikulyar bo‘lib, ikkinchi sirtning o‘qi ikkinchi proyeksiyalar tekisligiga perpendikulyar yoki parallel bo‘lsa, u holda bu sirtlarning kesishish chizig‘ini yasashda parallel kesuvchi tekisliklar usulidan foydalanish. parallel kesuvchi tekisliklarni proyeksiyalar tekisliklaridan birortasiga parallel qilib olinadi. parallel kesuvchi tekisliklar usulining qulayligi shundaki, bunda yordamchi kesuvchi tekisliklar kesishuvchi sirtlarni aylanalar va to‘g‘ri chiziqlar bo‘yicha kesadi. parallel kesuvchi tekisliklar usulida tekisliklar dastasining o‘qi xosmas bo‘ladi. parallel kesuvchi tekisliklar usuli bilan yechiladigan bir necha sirtlarning o‘zaro kesishuvini ko‘rib chiqamiz. ikki silindrning o‘zaro kesishishi. 17.10–rasmda kesishuvchi silindrlarning biri gorizontal proyeksiyalovchi, ikkinchisining o‘qi frontal proyeksiyalar tekisligiga parallel bo‘lgan holda silindrlar tasvirlangan. rasm bu sirtlarning kesishish chizig‘ini yasashda yordamchi kesuvchi tekisliklar v tekislikka parallel bo‘ladi. ularning o‘zaro …
