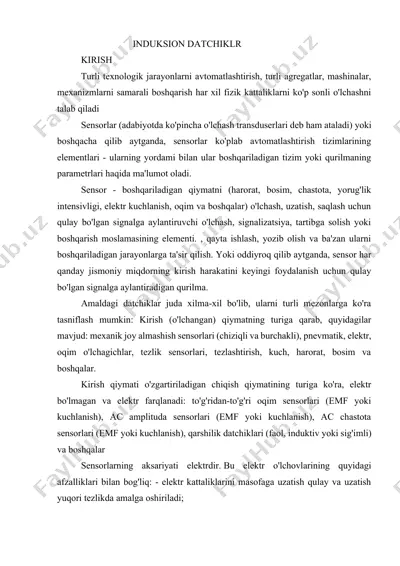

induksion datchiklr kirish turli texnologik jarayonlarni avtomatlashtirish, turli agregatlar, mashinalar, mexanizmlarni samarali boshqarish har xil fizik kattaliklarni ko'p sonli o'lchashni talab qiladi sensorlar (adabiyotda ko'pincha o'lchash transduserlari deb ham ataladi) yoki boshqacha qilib aytganda, sensorlar ko'plab avtomatlashtirish tizimlarining elementlari - ularning yordami bilan ular boshqariladigan tizim yoki qurilmaning parametrlari haqida ma'lumot oladi. sensor - boshqariladigan qiymatni (harorat, bosim, chastota, yorug'lik intensivligi, elektr kuchlanish, oqim va boshqalar) o'lchash, uzatish, saqlash uchun qulay bo'lgan signalga aylantiruvchi o'lchash, signalizatsiya, tartibga solish yoki boshqarish moslamasining elementi. , qayta ishlash, yozib olish va ba'zan ularni boshqariladigan jarayonlarga ta'sir qilish. yoki oddiyroq qilib aytganda, sensor har qanday jismoniy miqdorning kirish harakatini keyingi foydalanish uchun qulay bo'lgan signalga aylantiradigan qurilma. amaldagi datchiklar juda xilma-xil bo'lib, ularni turli mezonlarga ko'ra tasniflash mumkin: kirish (o'lchangan) qiymatning turiga qarab, quyidagilar mavjud: mexanik joy almashish sensorlari (chiziqli va burchakli), pnevmatik, elektr, oqim o'lchagichlar, tezlik sensorlari, tezlashtirish, kuch, harorat, bosim va boshqalar. …

2 / 10

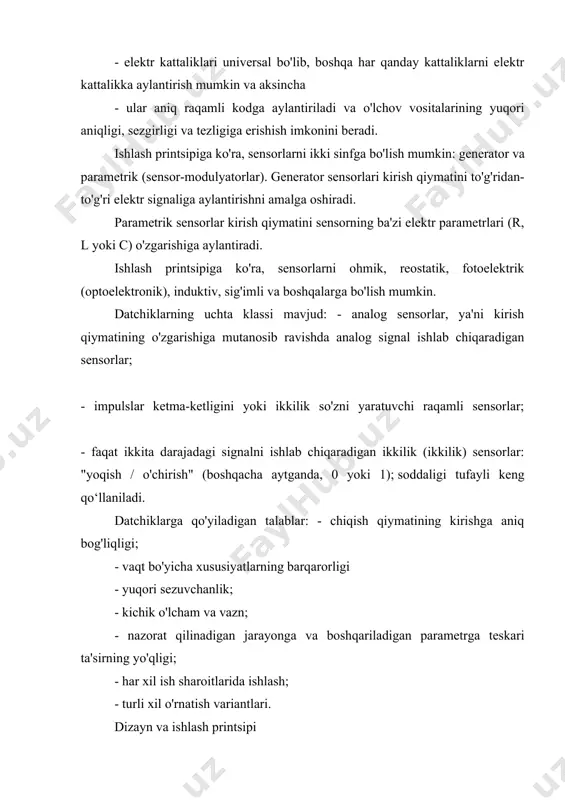

o'lchov vositalarining yuqori aniqligi, sezgirligi va tezligiga erishish imkonini beradi. ishlash printsipiga ko'ra, sensorlarni ikki sinfga bo'lish mumkin: generator va parametrik (sensor-modulyatorlar). generator sensorlari kirish qiymatini to'g'ridan-to'g'ri elektr signaliga aylantirishni amalga oshiradi. parametrik sensorlar kirish qiymatini sensorning ba'zi elektr parametrlari (r, l yoki c) o'zgarishiga aylantiradi. ishlash printsipiga ko'ra, sensorlarni ohmik, reostatik, fotoelektrik (optoelektronik), induktiv, sig'imli va boshqalarga bo'lish mumkin. datchiklarning uchta klassi mavjud: - analog sensorlar, ya'ni kirish qiymatining o'zgarishiga mutanosib ravishda analog signal ishlab chiqaradigan sensorlar; - impulslar ketma-ketligini yoki ikkilik so'zni yaratuvchi raqamli sensorlar; - faqat ikkita darajadagi signalni ishlab chiqaradigan ikkilik (ikkilik) sensorlar: "yoqish / o'chirish" (boshqacha aytganda, 0 yoki 1); soddaligi tufayli keng qo‘llaniladi. datchiklarga qo'yiladigan talablar: - chiqish qiymatining kirishga aniq bog'liqligi; - vaqt bo'yicha xususiyatlarning barqarorligi - yuqori sezuvchanlik; - kichik o'lcham va vazn; - nazorat qilinadigan jarayonga va boshqariladigan parametrga teskari ta'sirning yo'qligi; - har xil ish sharoitlarida ishlash; - turli xil …

3 / 10

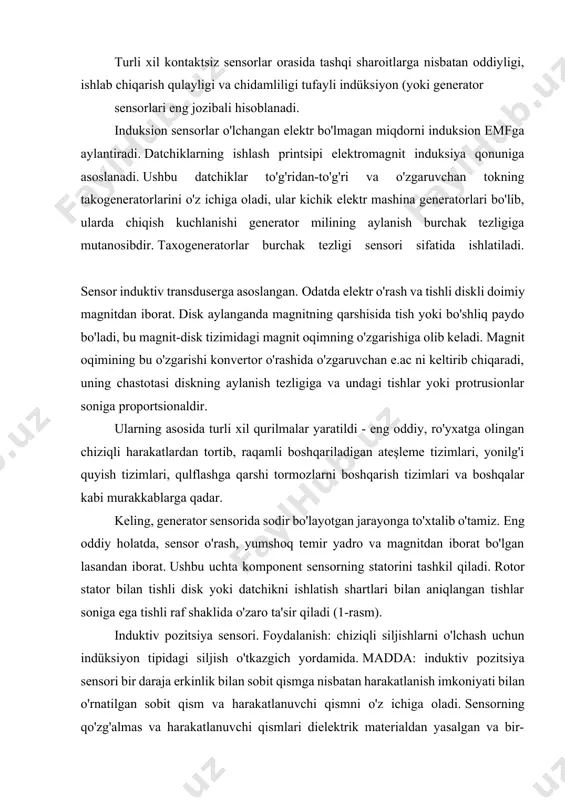

ensor induktiv transduserga asoslangan. odatda elektr o'rash va tishli diskli doimiy magnitdan iborat. disk aylanganda magnitning qarshisida tish yoki bo'shliq paydo bo'ladi, bu magnit-disk tizimidagi magnit oqimning o'zgarishiga olib keladi. magnit oqimining bu o'zgarishi konvertor o'rashida o'zgaruvchan e.ac ni keltirib chiqaradi, uning chastotasi diskning aylanish tezligiga va undagi tishlar yoki protrusionlar soniga proportsionaldir. ularning asosida turli xil qurilmalar yaratildi - eng oddiy, ro'yxatga olingan chiziqli harakatlardan tortib, raqamli boshqariladigan ateşleme tizimlari, yonilg'i quyish tizimlari, qulflashga qarshi tormozlarni boshqarish tizimlari va boshqalar kabi murakkablarga qadar. keling, generator sensorida sodir bo'layotgan jarayonga to'xtalib o'tamiz. eng oddiy holatda, sensor o'rash, yumshoq temir yadro va magnitdan iborat bo'lgan lasandan iborat. ushbu uchta komponent sensorning statorini tashkil qiladi. rotor stator bilan tishli disk yoki datchikni ishlatish shartlari bilan aniqlangan tishlar soniga ega tishli raf shaklida o'zaro ta'sir qiladi (1-rasm). induktiv pozitsiya sensori. foydalanish: chiziqli siljishlarni o'lchash uchun indüksiyon tipidagi siljish o'tkazgich yordamida. madda: induktiv pozitsiya …

4 / 10

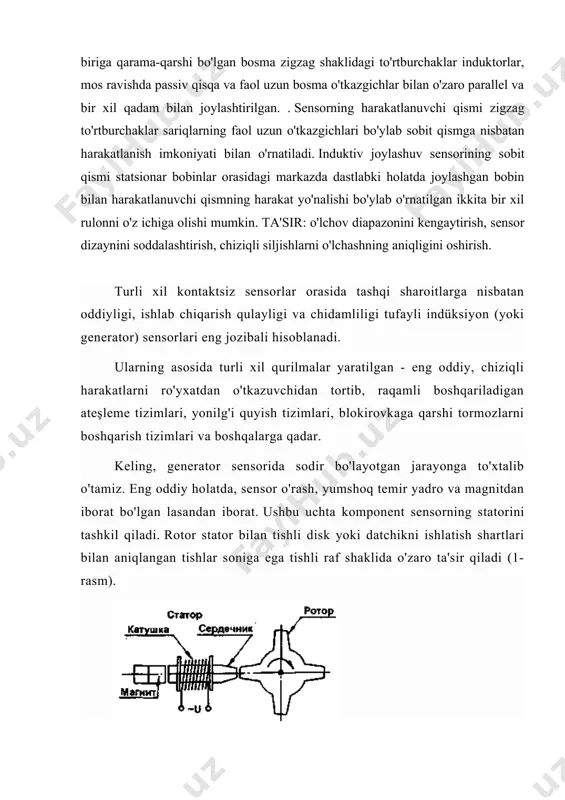

lanuvchi qismning harakat yo'nalishi bo'ylab o'rnatilgan ikkita bir xil rulonni o'z ichiga olishi mumkin. ta'sir: o'lchov diapazonini kengaytirish, sensor dizaynini soddalashtirish, chiziqli siljishlarni o'lchashning aniqligini oshirish. turli xil kontaktsiz sensorlar orasida tashqi sharoitlarga nisbatan oddiyligi, ishlab chiqarish qulayligi va chidamliligi tufayli indüksiyon (yoki generator) sensorlari eng jozibali hisoblanadi. ularning asosida turli xil qurilmalar yaratilgan - eng oddiy, chiziqli harakatlarni ro'yxatdan o'tkazuvchidan tortib, raqamli boshqariladigan ateşleme tizimlari, yonilg'i quyish tizimlari, blokirovkaga qarshi tormozlarni boshqarish tizimlari va boshqalarga qadar. keling, generator sensorida sodir bo'layotgan jarayonga to'xtalib o'tamiz. eng oddiy holatda, sensor o'rash, yumshoq temir yadro va magnitdan iborat bo'lgan lasandan iborat. ushbu uchta komponent sensorning statorini tashkil qiladi. rotor stator bilan tishli disk yoki datchikni ishlatish shartlari bilan aniqlangan tishlar soniga ega tishli raf shaklida o'zaro ta'sir qiladi (1-rasm). 1-rasm rotor aylanayotganda stator o'rashida o'zgaruvchan kuchlanish paydo bo'ladi.rotorning tishlaridan biri o'rashga yaqinlashganda, undagi kuchlanish tez kuchayadi va o'rashning o'rta chizig'iga to'g'ri kelganda, …

5 / 10

hida e'tibor berilishi kerak. bunday sensorlarning ko'lami juda keng, keling, ba'zi misollarga to'xtalib o'tamiz. burilish yoki zarba sensori (3-rasm). magnit yumshoq temirning kichik bo'lagi yupqa simdan yasalgan spiral prujinaga o'rnatiladi; tebranish yoki itarish paytida u bir qator aperiodik impulslarni hosil qiluvchi sensor stator bilan o'zaro ta'sir qiladi. 3-rasm rotometr (takometr). dvigatelning krank mili tezligi sensorida (4-rasm) datchik statori volanning korpusiga yoki tekshirish lyukining vilkasiga o'rnatiladi - volan halqasining tishli qismiga bevosita yaqin joyda. qurilma ateşleme tizimining davrlariga kirmasdan tezlikni eng aniq aniqlashni ta'minlaydi. 4-rasm tezlik o'lchagich. avtomobil tezligini o'lchash uchun tishli rotor vites qutisining chiqish miliga yoki egiluvchan mil o'rniga vites qutisi blokiga o'rnatiladi. tizim qimmatbaho takometrdan yoki mexanik ishonchsiz moslashuvchan mildan voz kechishga imkon beradi (5-rasm). 5-rasm odometr. avtotransport yo'li harakatlanmaydigan g'ildirakka o'rnatilgan tishli disk yordamida o'lchanadi (6-rasm). shunga o'xshash sensorlar avtomatik tormoz tizimida (abs - antiblocksystem) ham qo'llaniladi, bu avtomobil g'ildiraklarining to'silishi va siljishining oldini oladi. 6-rasm oʻchirgich. …
